รายละเอียดสินค้า:
การชำระเงิน:
|
| เงื่อนไข: | ใหม่ | สูงสุด ขนาดความกว้าง x ความสูง: | 1250x600มม |
|---|---|---|---|
| นาที. ขนาดความกว้าง x ความสูง: | 200×75มม | ความยาวลำแสงสูงสุด: | 12000มม |
| แกนหมุนหลัก: | 3 | รูปแบบแกนหลัก: | BT40 |
| มอเตอร์ powerr: | 3*11kw | ความเร็วแกนหมุน: | 200～3000 รอบ/นาที |

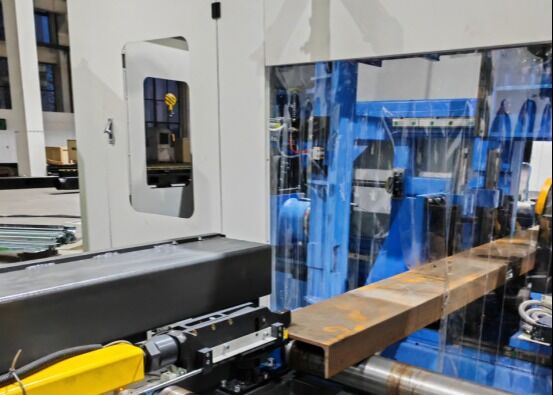

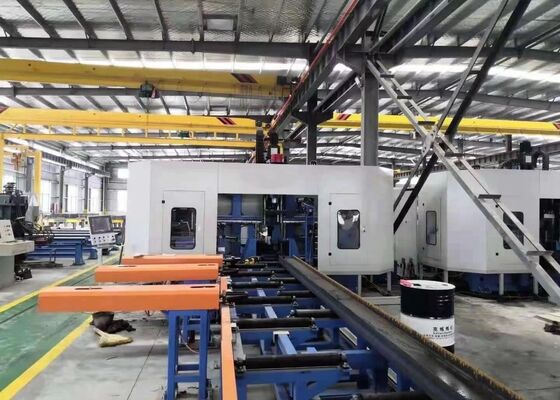

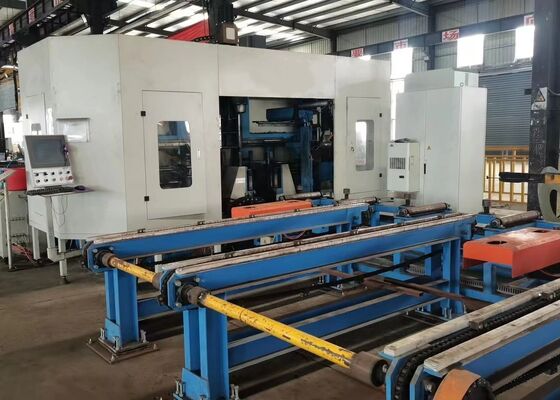

40 มม แม็กซ์ กว้างหลุม CNC I Beam การเจาะ การเจาะและตัดสายเครื่องจักรกับการควบคุม PLC
การนําเสนอสินค้า:
สายเจาะขั้ว CNC นี้ถูกพัฒนาโดยเฉพาะสําหรับการเจาะระดับความละเอียดสูงบนองค์ประกอบโครงสร้าง H-beam โดยมีหน่วย spindle ความละเอียดสูงสามเครื่องให้ความสามารถในการเจาะหลายมุมที่มีประสิทธิภาพในขณะที่ยังคงมีความแม่นยําในการแปรรูปที่ดี, ความมั่นคงในการปฏิบัติงานและการใช้งานง่ายอุปกรณ์ที่ใช้อย่างแพร่หลายในโครงสร้างเหล็ก, วิศวกรรมสะพาน, การผลิตหอโอนไฟฟ้า, โครงสร้างเครือข่ายขนาดใหญ่, และการใช้งานแปรรูปเหล็กภาระหนักอื่น ๆ
ข้อมูลการตั้งค่าสินค้า:
| ปารามิเตอร์ H beam | ขนาดสูงสุด ความกว้าง x ความสูง | 1250x600 มิลลิเมตร | |
| ขั้นต่ํา ขนาด ความกว้าง x ความสูง | 200×75 มิลลิเมตร | ||
| ขนาดสูงสุด ความยาวของรังสี | 12000 มม | ||
| สปินด์หลัก | กรณีนี้ | 3 | |
| รุ่น | BT2 การประกอบการ | ||
| พลังงานของมอเตอร์ | 3x11 กิโลกรัม | ||
| ความเร็วของสปินด์ | 200~3000 รอบ/นาที | ||
| กว้างขวางของหลุม | φ40 มม | ||
| พลังงานของมอเตอร์ | พลังการขับเคลื่อน servo motor | 2x3 กิโลกรัม | |
| พลังงานเครื่องขับเคลื่อนการตั้งตําแหน่ง | 2x3 กิโลกรัม | ||
| ความแม่นยําในการประมวลผล | ความหันห่างของหลุม | มี 2 ช่องในระยะ 1 เมตร | ± 05 |
| ค่าเบี่ยงเบนที่อนุญาตเพิ่มขึ้น ± 0.2 mm สําหรับทุก 1 เมตรเพิ่มเติมของระยะหุ้ม และสูงสุดไม่เกิน ± 2 mm | |||
| ความเบี่ยงเบนระยะปลาย | ±1.0 มิลลิเมตร | ||
| ระบบไฮดรอลิก | ความดันปั๊มไฮดรอลิก | 7 MPa | |
| พลังงานของมอเตอร์ปั๊มน้ํามัน | 7kW | ||
| ระบบไฟฟ้า | วิธีควบคุม | PLC | |
| จํานวนแกน CNC | 7 | ||
| ขนาดรวม (L x W x H) | 32000x6200x4000 | ||
ลักษณะสินค้า
1เครื่องเจาะและตัด 3D CNC H-beam ประกอบด้วยกรอบเครื่องทํางานหนัก ระบบอาหาร CNC ระบบการจัดการวัสดุ ระบบควบคุมไฟฟ้า ระบบไฮดรอลิก ระบบเย็นระบบหล่อลื่น, หน่วยเก็บขยะและชุดช่วยอื่น ๆ มีเครื่องจักรที่ติดตั้งและการตั้งค่าชิ้นงานที่เคลื่อนย้ายอุปกรณ์ได้รับการออกแบบโดยเฉพาะเจาะจงเพื่อรองรับความต้องการในการแปรรูปแกะ H ขนาดใหญ่. มันรองรับการผลิตอัตโนมัติอย่างต่อเนื่องในขณะที่ส่งผลประสิทธิภาพการประมวลผลสูง ความมั่นคงในการทํางานที่น่าเชื่อถือ และคุณภาพการแปรรูปที่สม่ําเสมอ
2โครงสร้างของเครื่องจักรรวมเตียงเครื่องจักรหลัก, CNC การจัดตั้งตารางเลื่อน, กลไกการสนับสนุน, หน่วย clamping ทางบน, หน่วย clamping ทางด้าน, และระบบการตรวจสอบชิ้นงานชุด CNC สไลด์รวมสไลด์ด้านคง, slides ด้านเคลื่อนไหว, และหน่วยสไลด์ spindle ทางบน. โดยเฉพาะเจาะจงออกแบบสําหรับการประมวลผล H-beam, ทุกชุดสไลด์รวมแผ่นสไลด์, ฐานสไลด์,สปินด์กลไกความเร็วสูง, กระบอกเครื่องมือ, มอเตอร์ความถี่แปร, มอเตอร์เซอร์โว, เส้นทางการนําเส้นตรง, และสกรูนําความแม่นยํา, รับประกันตําแหน่งที่แม่นยํา, การเคลื่อนไหวเรียบร้อย, และการทํางานที่น่าเชื่อถือ
3. ระบบอาหาร CNC ประกอบด้วยบราคเก็ตรองรับ ระบบการส่ง rack-and-pinion มอเตอร์ servo, reducers, และ manipulators การให้อาหารเครื่องควบคุมการให้อาหารขนส่งชิ้นงาน H-beam อย่างแม่นยําตามแกน X, ให้การควบคุมการให้อาหารที่แม่นยํา, การตั้งตําแหน่งชิ้นงานที่มั่นคง, และการถ่ายทอดวัสดุที่น่าเชื่อถือตลอดวงจรการแปรรูป
4. ระบบการจัดการวัสดุประกอบด้วยทั้งคอนเวียร์ในและคอนเวียร์ออกและกลไกการตั้งตําแหน่งด้านข้าง, ทําให้การขนส่งโปรไฟล์เหล็กอย่างมีประสิทธิภาพ การตั้งตําแหน่งแกน Y ที่แม่นยํา และการบรรทุกวัสดุที่ประสานกันพร้อมกับระบบอาหาร CNCการปรับแต่งนี้รับประกันการให้อาหารชิ้นงานเรียบร้อยและมั่นคงคอนเนอเวอร์อัพฟู้ดประกอบด้วยตัวรองรับการปล่อยและคณะม้วน, สะดวกในการขนส่งที่น่าเชื่อถือและต่อเนื่องของชิ้นงานเสร็จหลังการแปรรูป
5ระบบการเย็นรวมวิธีการเย็นภายในและภายนอกกับเทคโนโลยีลูบริเกชั่นหมอกน้ํามันเพื่อจัดการความร้อนที่เกิดขึ้นในระหว่างการเจาะอย่างมีประสิทธิภาพการปรับปรุงการปรับปรุงความเย็นนี้ลดการบริโภคของเหลวเย็น, ลดต้นทุนการดําเนินงานที่เกี่ยวข้องกับการผลิต, ส่งเสริมการผลิตที่สะอาดและมีความรับผิดชอบต่อสิ่งแวดล้อมมากขึ้นและขยายอายุการใช้งานของเครื่องมือเจาะโดยการลดความอ้วนทางความร้อนและความเสื่อมของเครื่องมือที่เกิดจากความร้อน.
6ระบบไฮดรอลิกให้พลังงานไฮดรอลิกที่น่าเชื่อถือกับกลไก clamping ทางบน,กลไก clamping ทางด้าน, กระบอกเครื่องมือ, และส่วนประกอบอื่น ๆ ที่ใช้ไฮดรอลิกมันให้ความปลอดภัยและคงที่ fixation ของชิ้นงานในขณะที่รับประกันการทํางานของเครื่องจักรที่น่าเชื่อถือตลอดวงจรการแปรรูปที่สมบูรณ์.
7ระบบปนูเมทิก จําหน่ายพลังงานอากาศดันให้กับเครื่องควบคุมการให้อาหาร, กระปุกตรวจจับ, และส่วนประกอบอื่น ๆ ที่ทํางานโดยปนูเมทิก.และการทํางานที่เชื่อถือได้โดยอัตโนมัติสําหรับกลไกเครื่องจักรที่ตรงกัน.
8ระบบหล่อลื่นรวมหล่อลื่นอัตโนมัติกลางกับวิธีหล่อลื่นมือระบบหล่อลื่นกลางให้การหล่อลื่นทันเวลาและควบคุมแม่นยํา, รวมถึงเส้นทางนําทางและชุดสกรูนําความแม่นยํา.
9ระบบควบคุมเครื่องยนต์รวมคอมพิวเตอร์อุตสาหกรรม เครื่องควบคุม PLC และส่วนประกอบการควบคุมที่เกี่ยวข้องเพื่อให้บริการอุปกรณ์ที่ฉลาดและอัตโนมัติโปรแกรมการแปรรูปสามารถผลิตโดยการนําเข้าภาพวาด CAD หรือการใส่ปารามิเตอร์การประมวลผลผ่านอินเตอร์เฟส USB หรือการใส่คีย์บอร์ดระบบนี้สนับสนุนการเก็บ, การเรียกคืน, การแสดง, และการโอนโปรแกรมการแปรรูปตามหมายเลขส่วนที่กําหนดเมื่อต้องการปริมาตรการแปรรูปส่วนตัวยังสามารถปรับด้วยมือขณะที่วงจรการผลิตทั้งหมดสามารถดําเนินการได้โดยอัตโนมัติ ปรับปรุงความยืดหยุ่นในการดําเนินงาน, ประสิทธิภาพการผลิต และผลิตภาพการผลิตโดยรวม
ระหว่างการประกอบการแสดงตัวอย่างและเครื่องตัดผมแสดงความสามารถในการประมวลผลของมันอย่างมีประสิทธิภาพโดยใช้ตัวอย่าง H-beam มาตรฐานที่มีความกว้าง flange และความหนา webs ที่แตกต่างกัน, พร้อมกับตัวอย่างเหล็กช่องในมิติต่าง ๆ ชิ้นงานที่แสดงให้เห็นอย่างชัดเจนความสามารถของเครื่องจักรในการบรรลุการวางรูที่แม่นยําสายใยที่สะอาดและแม่นยํา, และรูปแบบการตราที่กําหนดให้ชัดเจน, ให้การแสดงอย่างครบถ้วนของความแม่นยําในการแปรรูปที่ดี, ความสม่ําเสมอกระบวนการ,และความน่าเชื่อถือในการใช้งานในอุตสาหกรรม.
เครื่องเจาะ, ตราสัญลักษณ์และตัดหาง H-Beam CNC ความเร็วสูงถูกนําไปใช้เป็นหลักในสถานที่ผลิตโครงสร้างเหล็กและโครงการก่อสร้างสะพานมันรับประกันการแปรรูปแบบแม่นยําของ H-beam ที่ใช้ในกรอบและโครงสร้างรองรับ, สร้างพื้นฐานที่แข็งแกร่งสําหรับการประกอบที่มั่นคงของโครงสร้างเหล็ก ในการก่อสร้างสะพาน อุปกรณ์ดําเนินการเจาะความละเอียดสูงบน H-beamการปรับปรุงความสมบูรณ์แบบทางโครงสร้างของสะพานและทําให้มันสามารถทนภาระที่ยาวนานได้อย่างมีประสิทธิภาพด้วยประสิทธิภาพการดําเนินงานที่โดดเด่น เครื่องนี้สามารถให้การสนับสนุนที่น่าเชื่อถือสําหรับภาคพื้นฐานที่สําคัญเหล่านี้ ส่งผลให้การดําเนินงานของโครงการที่เกี่ยวข้อง
