รายละเอียดสินค้า:
การชำระเงิน:
|
| ช่วงความกว้างของลำแสง H (มม.): | 100~1,000 | ช่วงความสูงของลำแสง H (มม.): | 100~500 |
|---|---|---|---|
| ช่วงความกว้างของเหล็กช่อง (มม.): | 100~1,000 | ช่วงความสูงของเหล็กช่อง (มม.): | 100~250 |
| สูงสุด ความหนาของชิ้นงาน (มม.): | 80 | สูงสุด ความยาวชิ้นงาน (ม.): | 12 หรือ 15 (ไม่จำเป็น) |
| เรียว: | BT40 | เส้นผ่านศูนย์กลางการเจาะสูงสุด (มม.): | 40 |

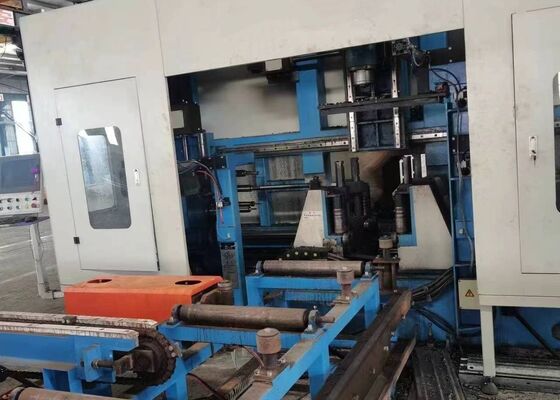

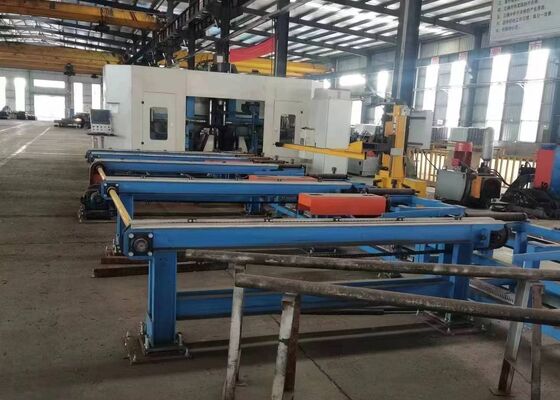

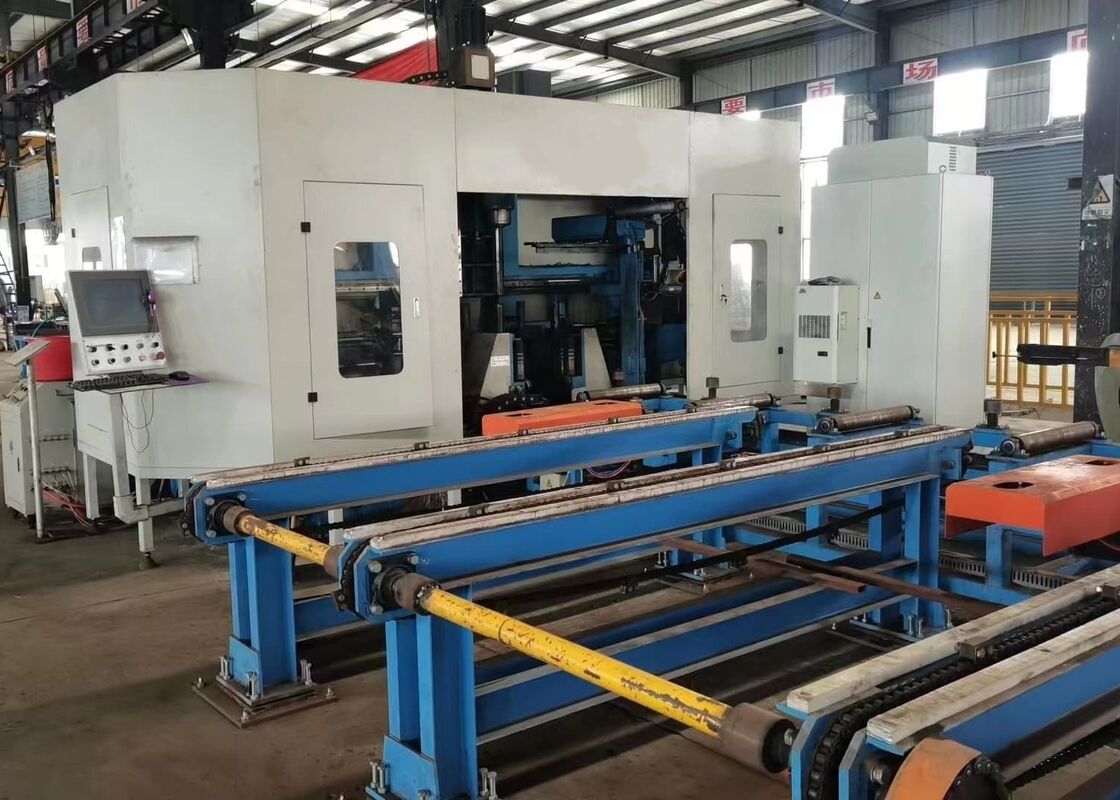

เครื่องเจาะแกน H CNC Multi-Spindle สําหรับการประมวลผลแกนความแม่นยําสูง
การนําเสนอสินค้า:
เครื่องเจาะ H-Beam CNC ถูกสร้างมาเพื่อเจาะ, ติด, ตราสัญลักษณ์, และเขียน H-beams, ส่วนช่อง, เหล็กมุม, และองค์ประกอบเหล็กโครงสร้างอื่น ๆ ที่มีความแม่นยําสูงมันถูกนําไปใช้อย่างแพร่หลายในการผลิตโครงสร้างเหล็กสําหรับอาคารพาณิชย์สถานที่จอดรถ ทาวเวอร์ส่งไฟฟ้า ทาวเวอร์เครือข่าย สะพาน และโครงการก่อสร้างเหล็กหนักต่างๆ
1การแก้ไขการแปรรูป CNC ที่มีความสามารถสูง ที่ได้รับการพัฒนาโดยเฉพาะสําหรับอุตสาหกรรมการผลิตเหล็กโครงสร้าง
2สามารถเจาะสามด้านของ H-beam และส่วนช่องในเวลาเดียวกัน, ส่งผลิตความแม่นยําการแปรรูปที่โดดเด่น, คุณภาพการประมวลผลที่คงที่, และผลิตผลผลิตสูง
3อุปกรณ์ที่มีเจ็ดแกนที่ควบคุมโดย CNC ทําให้การให้อาหารวัสดุ, การตั้งตําแหน่งและการแปรรูปเป็นระบบอัตโนมัติ
4. รองรับได้อย่างสมบูรณ์แบบกับรูปแบบไฟล์ AutoCAD และ DSTV ทําให้การตีความแบบอัตโนมัติของภาพวาดวิศวกรรมและการสร้างโปรแกรมการแปรรูปโดยตรง
ปริมาตรสินค้า:
| รุ่น | BHD1000/3 |
| H ช่วงความกว้างของรั้ว (mm) | 100 ~ 1000 |
| H ระยะความสูงของรั้ว (มม) | 100 ~ 500 |
| ระยะความกว้างของช่องเหล็ก (mm) | 100 ~ 1000 |
| ระยะความสูงเหล็กช่อง (มม) | 100 ~ 250 |
| ความหนาของชิ้นงานสูงสุด (มิลลิเมตร) | 80 |
| ความยาวของชิ้นงานสูงสุด (m) | 12 หรือ 15 (ไม่จําเป็น) |
| การเจาะสปินด์ qty | รวม 3 spindles, spindle หนึ่งบนหน่วยบน, ด้านซ้ายและด้านขวาตามลําดับ |
| ช่องสปินด์เลอร์ | BT2 การประกอบการ |
| กว้างขวางการเจาะสูงสุด (mm) | 40 |
| พลังงานของมอเตอร์หมุน (kW) | การ สร้าง ความ รู้สึก ที่ ดี, 1/15 |
| ความเร็วของสปินด์ (r/min) | 100 ~ 3000 |
| ความเร็วในการให้อาหารหมุน (m/min) | 0 ~ 10 |
| ความเร็วในการให้อาหารแกน X (m/min) | 0 ~ 20 |
| Qty ของกระจกเครื่องมือ | 3 |
| ประเภทและความจุของกระจกเครื่องมือ | ประเภทแถว 3x4 (ไม่จําเป็น) |
| หน่วยเครื่องหมาย (ไม่จํากัด) | การตีพิมพ์แผ่น, 36 ตัวอักษร, ขนาดตัวอักษร Φ10mm |
| ระบบ CNC | เยอรมัน, ญี่ปุ่น, จีน |
| วิธีการเย็น | การปรับปรุงความเย็นด้วยสเปรย์ การปรับปรุงความเย็นภายใน + การปรับปรุงความเย็นภายนอก |
| ขนาดรวมของเครื่อง (ม.) | ประมาณ 33x5.5x35 |
| พลังงานรวม ((kW) | ประมาณ 60 |
| ปริมาตรด้านบนสามารถปรับและเปลี่ยนตามความต้องการเฉพาะของลูกค้า | |
ลักษณะสินค้า:
1. ระบบอาหารวัสดุรวมรถยนต์ clamping CNC ปกครองที่ขับเคลื่อนโดย servo มอเตอร์ความสามารถสูงรับประกันการขนส่งชิ้นงานอย่างรวดเร็ว พร้อมกับความแม่นยําในการตั้งตําแหน่งและการซ้ําซ้ําที่พิเศษตลอดกระบวนการแปรรูปทั้งหมด.
2หน่วย spindle ความแม่นยํา BT40 ความเร็วสูงสามถูกจัดตั้งเพื่อการแปรรูปพร้อมกันทั้งสามพื้นผิวของส่วน H-beam.การสนับสนุนการเจาะคาร์บิดด้วยน้ําเย็นผ่านสปินด์และความเร็วสปินด์สูงสุด 3,000 รอบ / นาที ระบบให้ผลประกอบการเจาะที่ดีกว่า คุณภาพหลุมที่โดดเด่น และการถอนชิปที่มีประสิทธิภาพผ่านตัวขนส่งชิปแบบโซ่ที่บูรณาการ
3อุปกรณ์มีระบบลูบริเกชั่นปริมาณขั้นต่ํา (MQL) ที่มีความทันสมัย ซึ่งรองรับการส่งสารเย็นภายในและภายนอกแต่ละชุด spindle มีระบายน้ําเย็นภายนอกอิสระและช่องน้ําเย็นภายใน, ทําให้ผู้ประกอบการสามารถเลือกระบบเย็นภายใน, ระบบเย็นภายนอก หรือระบบเย็นรวม ตามความต้องการการแปรรูปเฉพาะ
4. มีตัวเปลี่ยนเครื่องมืออัตโนมัติ (ATC) ที่เป็นตัวเลือกในการดําเนินการเปลี่ยนเครื่องมือโดยอัตโนมัติโดยสิ้นเชิงโดยไม่ต้องมีการลงมือลดระยะเวลาที่เครื่องทํางานเฉยลงให้น้อยที่สุดและเพิ่มประสิทธิภาพการผลิตโดยรวม
5. ระบบเครื่องหมายหมุน CNC ไฮดรอลิก optional สามารถบูรณาการในเครื่อง.ดิสก์เครื่องหมายอัตโนมัติอินเด็กซ์ระหว่าง 36 ตัวอักษรที่สามารถเลือก, ให้เครื่องหมายการระบุที่รวดเร็ว แม่นยําและซ้ําได้สูงสําหรับองค์ประกอบโครงสร้างเหล็ก
6. การเขียนอัตโนมัติที่บูรณาการและการแตะปะฟังก์ชันกําจัดความจําเป็นของการดําเนินการวางแผนมือธรรมดาหน่วย scribing อย่างแม่นยําผลิตเส้นอ้างอิงการปั๊มบนทั้ง flanges และเว็บของ H-beam, ในขณะที่หน้าที่การกระแทกโดยตรง เครื่องจักรขัดรูในสมาชิกโครงสร้าง, ปรับปรุงความแม่นยําของการแปรรูป, ลดแรงงานมือและเพิ่มผลิตผลิต.
7ระหว่างการให้อาหารวัสดุและการแปรรูป, การยกชิ้นงาน, การวางตําแหน่งด้านข้าง, การจับ, การล็อค, และการปล่อยทั้งหมดถูกควบคุมโดยไฮดรอลิกระบบการถืองานแบบไฮดรอลิกทั้งหมดนี้รับประกันการติดตั้งวัสดุอย่างปลอดภัย, ความมั่นคงในการแปรรูปที่ดีและการทํางานที่น่าเชื่อถือระหว่างการผลิตต่อเนื่อง
8แพลตฟอร์มควบคุมรวมคอมพิวเตอร์อุตสาหกรรมกับระบบ CNC ที่ใช้ PLC โดยใช้ส่วนประกอบพรีเมียมที่จัดส่งจากผู้ผลิตที่ได้รับการยอมรับระดับสากลมีการสนับสนุนหลายวิธีการเขียนโปรแกรมขณะที่ข้อมูลการแปรรูปที่ผลิตจากไฟล์ AutoCAD, TEKLA Structures, DXF และ DSTV สามารถนําเข้าโดยตรง ทําให้วิธีการเขียนโปรแกรมง่ายขึ้นและเพิ่มประสิทธิภาพการจัดการการผลิต
ชิ้นส่วนการทดลองประกอบด้วยตัวอย่าง H-beam แบบมาตรฐานที่มีความกว้าง flange และความหนาของเว็บที่แตกต่างกันให้การแสดงภาพที่ครบวงจรของผลงานการแปรรูปของเครื่องตัวอย่างตัวแทนเหล่านี้แสดงให้เห็นอย่างชัดเจนถึงตําแหน่งรูที่แม่นยํา, หลุมที่มีเส้นผ่าที่มีคุณภาพสูง, และผลการตราที่ชัดเจนและกําหนดได้ดีและผู้ตรวจสอบคุณภาพ เพื่อประเมินความแม่นยําของเครื่องมือ, ความสม่ําเสมอของการแปรรูป และความน่าเชื่อถือในการผลิตโดยรวม ภายใต้สภาพการทํางานจริง
เครื่องเจาะ, การตราสัญลักษณ์และการกดเครื่อง CNC H-Beam ความเร็วสูงถูกนําไปใช้อย่างกว้างขวางในโรงงานผลิตเหล็กโครงสร้าง, วิศวกรรมสะพาน, และอุตสาหกรรมก่อสร้างเหล็กหนักอื่น ๆภายในโรงงานผลิตเหล็ก, อุปกรณ์ทําการเจาะ, ติด, ตราสัญลักษณ์และการเขียนความละเอียดสูงบน H-beam ที่ใช้สําหรับกรอบโครงสร้าง, คอลัมน์และระบบรองรับ,จําหน่ายส่วนประกอบที่มีการแปรรูปอย่างแม่นยําเพื่อการประกอบอย่างมีประสิทธิภาพและผลงานโครงสร้างที่น่าเชื่อถือในโครงการก่อสร้างสะพาน, มันให้การแปรรูปแม่นยําของสมาชิก H-beam, ปรับปรุงความแม่นยําของการเชื่อมต่อ, ความสมบูรณ์แบบของโครงสร้าง, และความสามารถในการแบกภาระในระยะยาว.ด้วยการรวมประสิทธิภาพการแปรรูปที่สูง, ความแม่นยําที่โดดเด่น, และความมั่นคงในการทํางานที่น่าเชื่อถือ, เครื่องจะนํามาซึ่งการแก้ไขการผลิตที่เหมาะสมสําหรับการผลิตโครงสร้างเหล็กที่ทันสมัยและการก่อสร้างพื้นฐานขนาดใหญ่.
