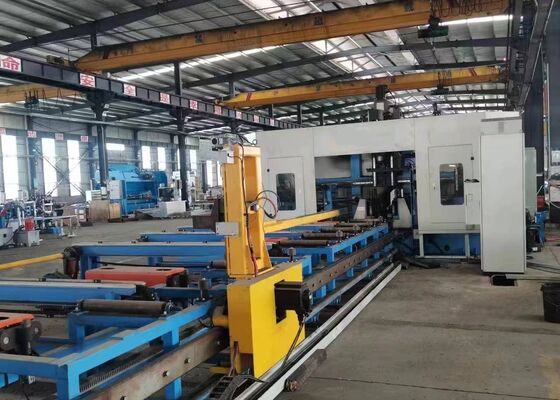

เครื่องเจาะ CNC H-Beam รุ่น BHD1250C พร้อมเลื่อยและเครื่องตัด BT40 แกนหลัก

แนะนำผลิตภัณฑ์:

เครื่องเจาะ CNC H-Beam นี้ได้รับการออกแบบมาเป็นพิเศษสำหรับการเจาะที่มีความแม่นยำสูงบนส่วนประกอบโครงสร้าง H-Beam เครื่องนี้ติดตั้งชุดแกนหลักความเร็วสูงสามชุด ให้ประสิทธิภาพการเจาะหลายทิศทางที่มีประสิทธิภาพ พร้อมความแม่นยำในการตัดเฉือนที่ยอดเยี่ยมและความสะดวกในการใช้งาน เป็นโซลูชันการประมวลผลที่เชื่อถือได้และทันสมัยสำหรับอุตสาหกรรมการผลิตเหล็ก มีการใช้งานอย่างแพร่หลายในหลากหลายสาขา รวมถึงโครงสร้างเหล็กสำหรับการก่อสร้าง วิศวกรรมสะพาน การผลิตเสาส่งกำลัง และโครงการโครงสร้างกริดขนาดใหญ่

ข้อมูลการกำหนดค่าผลิตภัณฑ์:

คุณสมบัติผลิตภัณฑ์

1. เครื่องเจาะและตัด H-Beam CNC 3 มิติ ประกอบด้วยโครงเครื่องจักรสำหรับงานหนัก ระบบป้อน CNC ระบบจัดการวัสดุ ระบบควบคุมไฟฟ้า ระบบไฮดรอลิก ระบบหล่อเย็น ระบบหล่อลื่น หน่วยเก็บเศษ และชุดประกอบเสริมอื่นๆ ออกแบบด้วยฐานเครื่องจักรแบบคงที่และการกำหนดค่าชิ้นงานที่เคลื่อนที่ได้ อุปกรณ์นี้ได้รับการออกแบบมาโดยเฉพาะสำหรับการตัดเฉือน H-Beam ขนาดใหญ่ ช่วยให้การผลิตอัตโนมัติอย่างต่อเนื่อง พร้อมทั้งให้ประสิทธิภาพการประมวลผลสูง ความเสถียรในการทำงานที่เชื่อถือได้ และประสิทธิภาพการตัดเฉือนที่สม่ำเสมอ

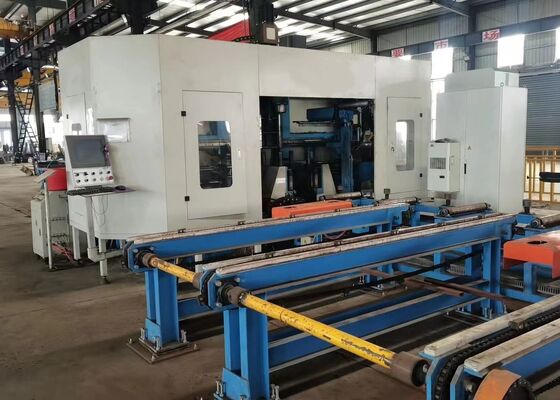

2. โครงสร้างเครื่องประกอบด้วยฐานเครื่องหลัก ชุดโต๊ะเลื่อน CNC กลไกรองรับ ชุดจับยึดด้านบน ชุดจับยึดด้านข้าง และระบบตรวจจับชิ้นงาน ชุดเลื่อน CNC ประกอบด้วยสไลด์ด้านคงที่ สไลด์ด้านเคลื่อนที่ และชุดสไลด์แกนหมุนด้านบน พัฒนาขึ้นโดยเฉพาะสำหรับการประมวลผล H-Beam แต่ละชุดสไลด์ประกอบด้วยแผ่นสไลด์ ฐานสไลด์ หัวจับแกนหมุน แกนหมุนความเร็วสูง กระบอกเครื่องมือ มอเตอร์ความถี่แปรผัน มอเตอร์เซอร์โว รางนำเชิงเส้น และสกรูนำความแม่นยำ ให้การวางตำแหน่งที่แม่นยำ การเคลื่อนที่ที่ราบรื่น และประสิทธิภาพการตัดเฉือนที่เสถียร

3. ระบบป้อน CNC ประกอบด้วยขายึด กลไกส่งกำลังแบบเฟืองสะพาน มอเตอร์เซอร์โว ตัวลด และแขนป้อน ควบคุมด้วยมอเตอร์เซอร์โว แขนป้อนจะลำเลียงชิ้นงาน H-Beam ไปตามแกน X อย่างแม่นยำ ทำให้มั่นใจได้ถึงการควบคุมการป้อนที่แม่นยำ การวางตำแหน่งวัสดุที่เสถียร และการถ่ายโอนชิ้นงานที่เชื่อถือได้ตลอดการตัดเฉือน

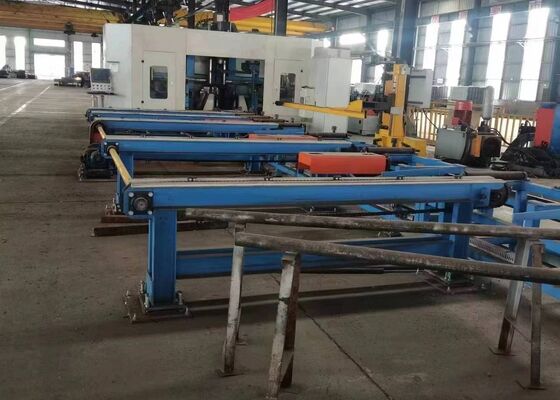

4. ระบบจัดการวัสดุประกอบด้วยสายพานลำเลียงขาเข้าและสายพานลำเลียงขาออก สายพานลำเลียงขาเข้าประกอบด้วยโครงสร้างรองรับสายพาน ลูกกลิ้งรองรับ และกลไกการวางตำแหน่งด้านข้าง ซึ่งช่วยในการขนส่งโปรไฟล์เหล็ก การวางตำแหน่งแกน Y ที่แม่นยำ และการโหลดวัสดุที่ประสานงานกับระบบป้อน CNC เพื่อให้มั่นใจในการป้อนชิ้นงานที่มีประสิทธิภาพและเสถียร สายพานลำเลียงขาออกประกอบด้วยฐานรองรับการปล่อยและชุดลูกกลิ้ง ช่วยให้การขนส่งชิ้นงานสำเร็จรูปหลังกระบวนการตัดเฉือนเป็นไปอย่างราบรื่นและเชื่อถือได้

5. ระบบหล่อเย็นใช้การผสมผสานระหว่างวิธีการหล่อเย็นภายในและภายนอกร่วมกับเทคโนโลยีการหล่อลื่นด้วยละอองน้ำมันเพื่อควบคุมความร้อนที่เกิดขึ้นระหว่างการเจาะได้อย่างมีประสิทธิภาพ โซลูชันการหล่อเย็นที่ปรับให้เหมาะสมนี้ช่วยลดการใช้สารหล่อเย็น ลดต้นทุนการผลิตโดยรวม สนับสนุนการผลิตที่สะอาดและเป็นมิตรต่อสิ่งแวดล้อมมากขึ้น และยืดอายุการใช้งานของดอกสว่านโดยการลดการสึกหรอจากความร้อนและการเสื่อมสภาพของเครื่องมือที่เกี่ยวข้องกับความร้อน

6. ระบบไฮดรอลิกให้กำลังไฮดรอลิกที่เชื่อถือได้สำหรับกลไกการจับยึดด้านบน กลไกการจับยึดด้านข้าง กระบอกเครื่องมือ และส่วนประกอบอื่นๆ ที่ทำงานด้วยระบบไฮดรอลิก ช่วยให้มั่นใจได้ถึงการจับยึดชิ้นงานที่ปลอดภัยและเสถียร พร้อมทั้งรักษาการทำงานของเครื่องจักรที่เชื่อถือได้ตลอดวงจรการตัดเฉือน

7. ระบบนิวแมติกให้กำลังลมอัดสำหรับแขนป้อน กระบอกตรวจจับ และส่วนประกอบอื่นๆ ที่ทำงานด้วยระบบนิวแมติก ช่วยให้การทำงานรวดเร็ว การควบคุมที่ตอบสนอง และการทำงานอัตโนมัติที่เชื่อถือได้ของกลไกเครื่องจักรที่เกี่ยวข้อง

8. ระบบหล่อลื่นผสมผสานการหล่อลื่นอัตโนมัติแบบรวมศูนย์เข้ากับวิธีการหล่อลื่นแบบแมนนวล ระบบหล่อลื่นแบบรวมศูนย์จะส่งการหล่อลื่นที่ทันเวลาและวัดปริมาณได้อย่างแม่นยำไปยังส่วนประกอบที่เคลื่อนที่สำคัญ รวมถึงรางนำเชิงเส้นและชุดสกรูนำความแม่นยำ ช่วยลดแรงเสียดทานทางกลและการสึกหรอได้อย่างมีประสิทธิภาพ พร้อมทั้งรักษาความแม่นยำในการตัดเฉือนในระยะยาวและความน่าเชื่อถือของอุปกรณ์

9. ระบบควบคุมเครื่องจักรผสานรวมคอมพิวเตอร์อุตสาหกรรม ตัวควบคุม PLC และส่วนประกอบควบคุมที่เกี่ยวข้อง เพื่อให้บรรลุการทำงานของเครื่องจักรที่ชาญฉลาดและเป็นอัตโนมัติ สามารถสร้างโปรแกรมการประมวลผลได้โดยการนำเข้าแบบ CAD หรือป้อนพารามิเตอร์การตัดเฉือนผ่านอินเทอร์เฟซ USB หรือการป้อนข้อมูลด้วยคีย์บอร์ด ระบบอนุญาตให้จัดเก็บ เรียกใช้ แสดงผล และถ่ายโอนโปรแกรมการตัดเฉือนตามหมายเลขชิ้นส่วนที่กำหนดเมื่อจำเป็น นอกจากนี้ยังอนุญาตให้ปรับพารามิเตอร์การตัดเฉือนแต่ละรายการด้วยตนเอง ในขณะที่รองรับการดำเนินการอัตโนมัติเต็มรูปแบบของวงจรการผลิตทั้งหมด ซึ่งช่วยเพิ่มความยืดหยุ่นในการดำเนินงาน ประสิทธิภาพการผลิต และผลผลิตการผลิตโดยรวมได้อย่างมาก

ในระหว่างการสาธิตตัวอย่าง เครื่องเจาะ ตัด และเลื่อย H-Beam และแผ่นโลหะ CNC ได้แสดงความสามารถในการประมวลผลอย่างมีประสิทธิภาพ โดยใช้ชิ้นงาน H-Beam มาตรฐานที่มีความกว้างหน้าแปลนและความหนาของเว็บที่แตกต่างกัน รวมถึงชิ้นงานเหล็กรางน้ำในขนาดต่างๆ ชิ้นงานที่สาธิตแสดงให้เห็นอย่างชัดเจนถึงความสามารถของเครื่องในการบรรลุการวางตำแหน่งรูที่แม่นยำ เกลียวที่สะอาดและแม่นยำ และรูปแบบการทำเครื่องหมายที่ชัดเจน ให้การสาธิตที่ครอบคลุมถึงความแม่นยำในการตัดเฉือนที่ยอดเยี่ยม ความสม่ำเสมอของกระบวนการ และความน่าเชื่อถือในการดำเนินงานในการใช้งานทางอุตสาหกรรมจริง

เครื่องเจาะ ทำเครื่องหมาย และตัด H-Beam CNC ความเร็วสูง ส่วนใหญ่ใช้ในโรงงานผลิตโครงสร้างเหล็กและโครงการก่อสร้างสะพาน ในโรงงานโครงสร้างเหล็ก เครื่องนี้ช่วยให้มั่นใจได้ถึงการตัดเฉือน H-Beam ที่แม่นยำซึ่งใช้ในโครงสร้างกรอบและโครงสร้างรองรับ โดยให้รากฐานที่แข็งแกร่งสำหรับการประกอบโครงสร้างเหล็กที่มั่นคง ในการก่อสร้างสะพาน อุปกรณ์นี้ดำเนินการเจาะที่มีความแม่นยำสูงบน H-Beam ช่วยเพิ่มความสมบูรณ์ของโครงสร้างสะพานและทำให้สามารถทนทานต่อภาระระยะยาวได้อย่างมีประสิทธิภาพ ด้วยประสิทธิภาพการทำงานที่ยอดเยี่ยม เครื่องนี้จึงให้การสนับสนุนที่เชื่อถือได้สำหรับภาคโครงสร้างพื้นฐานที่สำคัญเหล่านี้ ซึ่งมีส่วนช่วยให้โครงการที่เกี่ยวข้องดำเนินไปอย่างราบรื่น
