รายละเอียดสินค้า:
การชำระเงิน:
|
| ขนาดชิ้นงาน: | 4000x8000มม | ความกว้างช่อง T ของ Workbench (มม.): | 28 |
|---|---|---|---|
| แกนเรียว: | 50 บาท | สูงสุด เส้นผ่านศูนย์กลางการเจาะ (มม.): | φ90 |
| สูงสุด ความหนา (มม.): | ≤300 | เส้นผ่านศูนย์กลางกรีด: | M3-M36 |
| ความเร็วแกนหมุน (รอบ/นาที): | 30~3000 | Servo Spindle Motor Power (KW): | 22/30/37 |

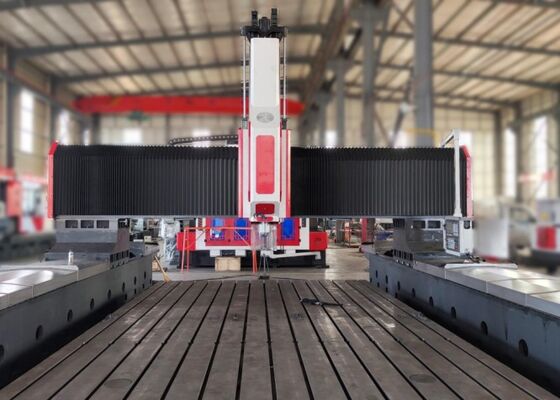

เครื่องเจาะและกัด CNC แบบ Gantry เคลื่อนที่ได้ PHD4080 สำหรับแผ่นเหล็ก หน้าแปลน เครื่องแลกเปลี่ยนความร้อน
แนะนำผลิตภัณฑ์:
อุปกรณ์นี้เป็นเครื่องเจาะและกัด CNC ความเร็วสูงแบบ Gantry เคลื่อนที่ได้ ออกแบบมาเพื่อการเจาะ การต๊าป และการกัดชิ้นงาน เช่น แผ่นเหล็ก หน้าแปลน เครื่องแลกเปลี่ยนความร้อน แผ่นท่อ แบริ่งแบบหมุน และชิ้นงานอื่นๆ ที่คล้ายคลึงกัน รองรับการเจาะความเร็วสูงด้วยเครื่องมือคาร์ไบด์และระบบหล่อเย็นภายใน ติดตั้งระบบควบคุมแบบ KND หรือแบบ Bus CNC เครื่องนี้ใช้งานง่าย รองรับการผลิตอัตโนมัติที่มีความแม่นยำสูงสำหรับการผลิตจำนวนน้อยถึงปานกลางที่มีชิ้นงานหลายประเภท
การกำหนดค่าผลิตภัณฑ์:
| รุ่น | PHD4080 | |
| ขนาดชิ้นงาน | ยาวxกว้าง (มม.) | 4000x8000 |
| ความกว้างร่อง T ของโต๊ะทำงาน (มม.) | 28 | |
| หัวเจาะกำลัง | จำนวน | 1 หรือ 2 |
| รูเรียวหัวจับเครื่องมือ | BT50 | |
| เส้นผ่านศูนย์กลางการเจาะสูงสุด (มม.) | Φ90 | |
| ความหนาสูงสุด (มม.) | ≤300 | |
| เส้นผ่านศูนย์กลางการต๊าป | M3-M36 | |
| ความเร็วรอบหัวเจาะ (รอบ/นาที) | 30~3000 | |
| กำลังมอเตอร์หัวเจาะเซอร์โว (กิโลวัตต์) | 22/30/37 | |
| การเคลื่อนที่ด้านข้างของหัวกำลัง (แกน X) | ระยะชักสูงสุดแนวนอน (มม.) | 4000 |
| ความเร็วการเคลื่อนที่ด้านข้าง (รอบ/นาที) | 0~6 | |
| กำลังมอเตอร์เซอร์โวสำหรับการเคลื่อนที่ด้านข้าง (กิโลวัตต์) | 3.6 | |
| การเคลื่อนที่ตามยาวของ Gantry (แกน Y) | ระยะป้อนสูงสุด (มม.) | 8000 |
| ความเร็วการเคลื่อนที่ป้อน (เมตร/นาที) | 0~6 | |
| กำลังมอเตอร์เซอร์โวป้อน (กิโลวัตต์) | 3.6/5.5 | |
| การเคลื่อนที่ป้อนของ Ram แนวตั้ง (แกน Z) | ระยะชักสูงสุด (มม.) | 1400 |
| ความเร็วเคลื่อนที่ (เมตร/นาที) | 0~4 | |
| กำลังมอเตอร์เซอร์โว (กิโลวัตต์) | 3.6 | |
| ความแม่นยำในการวางตำแหน่งสามแกน | X/Y/Z/A/B/C (มม.) | ±0.015/1000 |
| ความแม่นยำในการวางตำแหน่งซ้ำสามแกน | X/Y/Z/A/B/C (มม.) | ±0.01/1000 |
| ระบบไฟฟ้า | ระบบ CNC | FAGOR/ KND/ GSK |
| เครื่องเปลี่ยนเครื่องมือ | แบบจาน (อุปกรณ์เสริม) | ตำแหน่งเครื่องมือ 24 ตำแหน่ง |
| ขนาดโดยรวม | ยาวxกว้างxสูง (ม.) | 13x6.9x6.2 |
คุณสมบัติผลิตภัณฑ์
1. เครื่องประกอบด้วยฐานเครื่อง โต๊ะทำงาน Gantry เคลื่อนที่ หัวกำลังแบบ Ram แนวตั้ง ระบบไฮดรอลิก ระบบนิวแมติก ระบบหล่อเย็น ระบบหล่อลื่นแบบรวมศูนย์ ระบบควบคุมไฟฟ้า และระบบกำจัดเศษอัตโนมัติ
2. ในซีรีส์เครื่องนี้ โต๊ะทำงานและ Gantry ถูกกำหนดค่าเป็นชุดโครงสร้างอิสระ โดย Gantry จะเคลื่อนที่ไปตามฐานรองรับสองฐาน การออกแบบนี้ช่วยเพิ่มความแข็งแกร่งในการตัดเฉือน ความแม่นยำในการวางตำแหน่ง และประสิทธิภาพการรับน้ำหนัก ทำให้มั่นใจได้ถึงการทำงานที่เสถียรและเชื่อถือได้ในระหว่างกระบวนการเจาะที่ต้องการ
3. เครื่องติดตั้งโต๊ะทำงานคุณภาพสูงที่ผลิตจากเหล็กหล่อสีเทา HT300 ให้ฐานที่มั่นคงและแข็งแรงสำหรับการตัดเฉือนที่มีความแม่นยำ

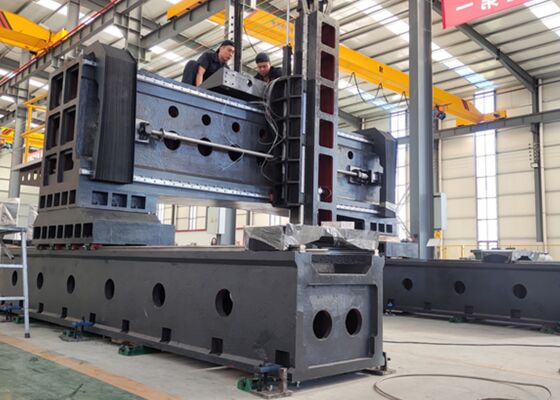

ฐานเครื่องและโต๊ะทำงานทั้งสองผลิตจากเหล็กหล่อสีเทา HT300 เกรดพรีเมียม และผ่านการอบชุบด้วยความร้อนสองครั้งเพื่อขจัดความเค้นภายใน การกำหนดค่าโครงสร้างที่แยกจากกันช่วยลดการสั่นพ้องที่เกิดขึ้นระหว่างการเจาะ ซึ่งช่วยเพิ่มความเสถียรในการตัดเฉือนและยืดอายุการใช้งานของเครื่องมือตัดคาร์ไบด์
1. ระบบกำจัดเศษอัตโนมัติและระบบหล่อเย็นแบบหมุนเวียนช่วยลดเวลาการประมวลผลเสริมและลดการแทรกแซงจากมนุษย์ ผู้ปฏิบัติงานส่วนใหญ่จำเป็นต้องโหลดและยกเลิกการโหลดชิ้นงานและเปลี่ยนเครื่องมือเจาะ ทำให้การดำเนินงานประจำง่ายขึ้นและเพิ่มประสิทธิภาพการผลิตโดยรวม
2. เครื่องมีหัวเจาะ BT50 ความแม่นยำสูงที่ผลิตในไต้หวัน พร้อมระบบส่งสารหล่อเย็นภายในเพื่อรองรับการตัดเฉือนที่มีประสิทธิภาพด้วยดอกสว่านคาร์ไบด์ กระบอกจับเครื่องมือแบบนิวแมติกช่วยให้เปลี่ยนเครื่องมือได้สะดวกและรวดเร็ว มอเตอร์หัวเจาะกำลังสูงเชื่อมต่อผ่านระบบส่งกำลังสายพานซิงโครนัสที่ขับเคลื่อนด้วยเซอร์โว ให้ช่วงความเร็วรอบหัวเจาะที่กว้างเพื่อตอบสนองความต้องการของการใช้งานตัดเฉือนที่แตกต่างกัน

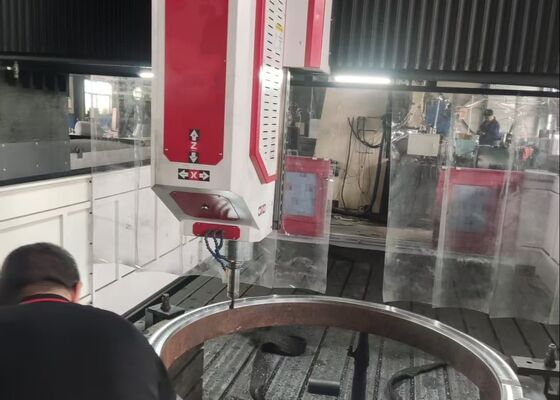

3. เครื่องเจาะ CNC นี้ได้รับการออกแบบมาเพื่อรองรับลักษณะเฉพาะของชิ้นงานและความต้องการความแม่นยำในการตัดเฉือน โดยมีโครงสร้างที่กะทัดรัดและความสามารถในการประมวลผลที่ยืดหยุ่น สามารถจัดการรูปแบบรูที่จัดเรียงเป็นวงกลมหรือเส้นตรงได้อย่างมีประสิทธิภาพ ให้การเจาะความเร็วสูงพร้อมความแม่นยำในการวางตำแหน่งที่เชื่อถือได้ ด้วยการกำหนดค่าที่ใช้งานได้จริงและประสิทธิภาพการตัดเฉือนที่สม่ำเสมอ เครื่องนี้จึงเป็นโซลูชันที่คุ้มค่าสำหรับการแปรรูปแผ่นโลหะที่มีความแม่นยำ
เครื่องเจาะแผ่น CNC แบบ Gantry เป็นโซลูชันอุตสาหกรรมที่แข็งแกร่ง พัฒนาขึ้นสำหรับการตัดเฉือนชิ้นงานรูปแผ่นและส่วนประกอบโครงสร้างที่มีความแม่นยำ เหมาะอย่างยิ่งสำหรับการแปรรูปหน้าแปลน แผ่นดิสก์ วงแหวน แผ่นเรียบ และส่วนประกอบที่คล้ายคลึงกัน โดยมีเงื่อนไขว่าความหนาของวัสดุยังคงอยู่ในช่วงการตัดเฉือนที่มีประสิทธิภาพที่เครื่องกำหนด
ในโรงงานผลิตเหล็กโครงสร้าง เครื่องนี้ทำการเจาะและกัดที่มีความแม่นยำบนแผ่นโครงสร้าง แผ่นเชื่อมต่อ และส่วนประกอบที่เกี่ยวข้อง รองรับการประกอบที่แม่นยำและการเชื่อมต่อโครงสร้างที่เชื่อถือได้ ในภาคพลังงานลม เครื่องนี้ให้การตัดเฉือนที่มีความแม่นยำสูงสำหรับส่วนประกอบหอคอยกังหันลมและชุดหน้าแปลน ช่วยให้มั่นใจในความแม่นยำของมิติและความน่าเชื่อถือของโครงสร้างภายใต้สภาวะแวดล้อมที่ต้องการ รวมถึงลมแรงและความผันผวนของอุณหภูมิ ในการก่อสร้างสะพาน อุปกรณ์นี้แปรรูปคานสะพาน ส่วนประกอบรองรับ และชิ้นส่วนโครงสร้างที่เกี่ยวข้อง ทำให้สามารถผลิตการเชื่อมต่อที่แม่นยำ ทนทาน ซึ่งออกแบบมาเพื่อทนต่อแรงไดนามิกตลอดอายุการใช้งานของสะพาน
