การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| ยาวxก: | 13000x1000 มม | ความสูงของโครงสำหรับตั้งสิ่งของ: | 600มม |
|---|---|---|---|
| แกนเรียว: | BT40-150 | เส้นผ่านศูนย์กลางการเจาะสูงสุด: | Φ30 มม |
| ความกว้างของช่องตัว T: | 28มม | เส้นผ่านศูนย์กลางกรีด: | M3-M10 |
| ความเร็วแกนหมุน: | 30~6,000 รอบ/นาที | กำลังมอเตอร์แกนเซอร์โว: | 7.5kw |

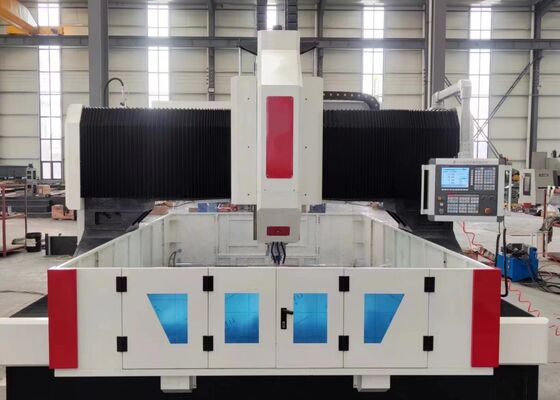

เครื่องเจาะและบดแผ่น CNC ความเร็วสูงแบบ Gantry ด้วยเครื่องขับเคลื่อนความแม่นยํา
การใช้งาน:
เครื่องเจาะและบดแผ่นแบบ gantry CNC นี้ถูกพัฒนาเป็นพิเศษเพื่อดําเนินการกระบวนการแปรรูปที่หลากหลาย รวมถึงการเจาะ, chamfering, tapping, milling และ boringเรื่องแผ่นเหล็กและองค์ประกอบโครงสร้าง. มันให้บริการทางการแก้ไขการประมวลผลรูที่มีประสิทธิภาพสูงสําหรับชิ้นงานต่างๆ เช่น แฟลเลนจ์, ดิสก์, แหวนและโครงสร้างแผ่นภายในช่วงความหนาที่ใช้ได้เครื่องรองรับทั้งรูผ่านและรูตาบอดการแปรรูปและเหมาะสําหรับการแปรรูปวัสดุเดียวและหลายชั้นส่วนประกอบโดยการบูรณาการเทคโนโลยี CNC ที่ทันสมัย อุปกรณ์จะให้บริการที่สะดวกสบาย ความสามารถในการประมวลผลอัตโนมัติ และการผลิตความละเอียดสูงทําให้มันเป็นทางออกที่เหมาะสมสําหรับการผลิตอุตสาหกรรมขนาดใหญ่ที่ต้องการประสิทธิภาพความแม่นยํา และความน่าเชื่อถือ
รายละเอียด:
| ขนาดของชิ้นงาน | LxW | 13000x1000 มิลลิเมตร |
| ความสูงของแกนตารี |
600 มม. (ยังสามารถกําหนดได้ตามมูลนิธิ) |
|
| เตียงทํางาน | ความกว้างของช่อง T | 28 มม. |
| หัวแรงเจาะ | กรณีนี้ | 2 |
| สปินด์เทนเปอร์ | NT1 การประมวลผล | |
|
กว้างเจาะสูงสุด (เหล็กคาร์บอนทั่วไป) |
Φ30 มม. | |
| กว้างกระแทก | M3-M10 | |
| ความเร็วของสปินด์ | 30 ~ 6000 รอบ / นาที | |
| พลังงานของมอเตอร์สปินด์เซอร์โว | 7.5kW | |
| ระยะทางจากปลายล่างของ spindle ไปยังโต๊ะทํางาน | 200-600 มิลลิเมตร | |
|
การเคลื่อนไหวด้านข้างของหัวแรง(แกน X) |
Max.horizontal stroke ความเร็วสูงสุด | ขนาด: 1000 mm |
| ความเร็วการเคลื่อนไหวด้านข้าง | 0 ~ 8 r/min | |
| พลังงานของมอเตอร์เซอร์โวสําหรับการเคลื่อนไหวด้านข้าง | 2.4kW | |
|
การเคลื่อนไหวด้านยาวของ gantry (แกน Y) |
ขนาดสูงสุด | 13000 มม |
| ความเร็วในการเคลื่อนไหวของอาหาร | 0 ~ 8 m/min | |
| พลังการขับเคลื่อน servo motor | 2x2.4kW | |
| การเคลื่อนไหวการให้อาหาร ram แบบตั้ง (แกน Z) | สูงสุด | 300 มม. |
| ความเร็วในการเคลื่อนที่ | 0 ~ 5 m/min | |
| พลังงานของมอเตอร์เซอร์โว | 7.5kW (เบรก) | |
| ความแม่นยําในการตั้งตําแหน่งสามแกน | X/Y/Z/A/B/C | ± 0.015/1000 มม. |
| ความแม่นยําในการตั้งตําแหน่งซ้ําสามแกน | X/Y/Z/A/B/C | ± 0.01/1000 มม |
| ขนาดรวม | LxWxH | 13000x3000x2500 มิลลิเมตร |
ลักษณะสินค้า
1ระบบส่งแม่นยําสูง
เครื่องมีเครื่องนําทางเส้นตรงที่ผลิตในไต้หวันและการประกอบสไลเดอร์ความแม่นยํา, ให้การเคลื่อนไหวแกนเรียบร้อย, ผลงานการเคลื่อนไหวที่มั่นคงและความสามารถในการแบกภาระที่เพิ่มขึ้นสําหรับการใช้งานแปรรูปที่หนัก.
1) แกน X ใช้เส้นทางนําทางเส้นตรงสองเส้นที่ให้การนําทางด้านและการสนับสนุนโครงสร้าง, ตอบสนองความต้องการของการดําเนินงานเจาะความเร็วสูงเครื่องยนต์ AC servo ขับเคลื่อนกลไกการส่งสกรูลูกกลองความแม่นยําสูง, รับรองการตั้งตําแหน่งที่แม่นยํา การเคลื่อนไหวที่เรียบร้อย และการผลิตอาหารเส้นที่น่าเชื่อถือ
2) แกน Y รวม 2 เส้นทางแนวแบบม้วนแรงหนักในแต่ละด้าน, กับสามสไลเดอร์ชนิดสี่เหลี่ยมติดตั้งบนแต่ละเส้นทางเพื่อสร้างระบบการเคลื่อนไหว gantry ที่แข็งแกร่งและมั่นคงการปรับแต่งนี้ให้ความแข็งแกร่งทางโครงสร้างที่ดีและความมั่นคงในการปฏิบัติงานในขณะที่ให้ความกระชับกระชับกระชับต่ํา, ความเร็วการเดินทางสูง, ป้องกันการสั่นสะเทือนอย่างมีประสิทธิภาพ, และอายุการใช้งานที่ยืดหยุ่นเครื่องยนต์ servo ที่ติดตั้งอยู่ทั้งสองข้างเพื่อขับเคลื่อนสกรูลูกกลมที่เกี่ยวข้องพร้อมกัน, รับประกันการเคลื่อนไหวที่สมัครสมาชิกและการทํางาน CNC ที่แม่นยํา
3) การขนรถหมุนได้รับการสนับสนุนโดยสี่ทางนําเส้นแรงงานหนัก, ส่งผลให้ความแข็งแรงโครงสร้างสูง, ความแม่นยําการตั้งตําแหน่งสูง, การตอบสนองแบบไดนามิกที่ดีและการเคลื่อนไหวที่มั่นคงในระหว่างการทํางานในการแปรรูปความเร็วสูงและความเร็วต่ํา.
2ระบบหล่อลื่นอัตโนมัติและโครงสร้างป้องกัน
อุปกรณ์นี้มีระบบหล่อลื่นแบบอัตโนมัติขนาดขนาดขนาดที่ผลิตในไต้หวันที่มีการกระจายความดันที่แม่นยํารวมทั้งเส้นทางนําทาง, ปัดลูกกลม และกลไกการขนส่ง rack-and-pinion, รับประกันการหล่อลื่นครบวงจรและยืดอายุการใช้งานของส่วนประกอบเครื่องจักรที่สําคัญได้อย่างมีประสิทธิภาพปกป้องฝุ่นทนทานถูกติดตั้งบน X- และ Y- แกนรวมขณะที่เครื่องป้องกันน้ําที่กันน้ําถูกวางอยู่รอบโต๊ะทํางาน เพื่อปกป้องส่วนประกอบใหญ่ของเครื่องจักรและเพิ่มความน่าเชื่อถือในการทํางาน
3ระบบควบคุม CNC KND ที่ทันสมัย
เครื่องใช้มอเตอร์เซอร์โวที่มีความแม่นยําสูงสําหรับการควบคุมการเคลื่อนไหว และมีอินเตอร์เฟซการสื่อสาร RS232, จอสี และอินเตอร์เฟสการทํางานภาษาจีนระบบ CNC รองรับทั้งการทํางานบนเครื่องและการใส่ข้อมูล USB ภายนอกการบริหารโปรแกรมที่สะดวกสบาย การถ่ายทอดข้อมูลที่ประสิทธิภาพ และการควบคุมการแปรรูปที่ยืดหยุ่น
เครื่องเจาะและเครื่องหมายแผ่น gantry CNC ที่มีประสิทธิภาพสูงนี้ถูกพัฒนาโดยเฉพาะสําหรับการแปรรูปแม่นยําของชิ้นงานชนิดแผ่นและองค์ประกอบเหล็กโครงสร้างมันเหมาะสําหรับการแปรรูปแฟลนจ์, ดิสก์, แหวน, แผ่นเรียบ, และส่วนประกอบอื่น ๆ ที่เทียบได้, โดยความหนาของชิ้นงานที่จําเป็นต้องอยู่ในช่วงการแปรรูปที่มีประสิทธิภาพที่กําหนดของเครื่อง
ในสถานที่ผลิตเหล็กโครงสร้าง อุปกรณ์จะดําเนินการเจาะแม่นยําและบดบนแผ่นโครงสร้าง, แผ่นเชื่อมและส่วนประกอบที่เกี่ยวข้องสนับสนุนการประกอบโครงสร้างเหล็กที่แม่นยําและน่าเชื่อถือในอุตสาหกรรมพลังงานลม, มันให้การแปรรูปแม่นยําสูงสําหรับส่วนของหอเอกมัยลมและส่วนประกอบ flange ใหญ่ช่วยให้แน่ใจถึงความแม่นยําของมิติและความสมบูรณ์แบบของโครงสร้าง ภายใต้สภาพการทํางานที่ต้องการ เช่น ลมแรงและความแตกต่างของอุณหภูมิที่สําคัญในงานก่อสร้างสะพาน เครื่องนี้ใช้ในการแปรรูปแกรมสะพาน, ส่วนประกอบการสนับสนุน, และโครงสร้างเชื่อมต่อผลิตสับที่แม่นยําและทนทาน สามารถทนความจุแบบไดนามิกได้นานผ่านการผสมผสานการแปรรูปแม่นยํา การทํางานที่มั่นคง และความสามารถในการแปรรูปที่หลากหลาย อุปกรณ์นี้ให้บริการทางการผลิตที่น่าเชื่อถือสําหรับเหล็กโครงสร้าง พลังงานลมและการใช้งานในพื้นฐานหลัก.
