การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| ยาวxก: | 3000x1000 มม | ความสูงของโครงสำหรับตั้งสิ่งของ: | 200 มม |
|---|---|---|---|
| หัวสว่านเจาะกระแทกแนวตั้ง: | 8 | รูเทเปอร์แกนหมุน: | ER20 |
| สูงสุด เส้นผ่านศูนย์กลางการเจาะ: | Φ 1-Φ6 มม | สูงสุด ความหนา: | ≤180มม. |
| กำลังมอเตอร์แกนเซอร์โว: | 2.2kw | เครื่องแปลงความถี่: | 8x2.2kW |

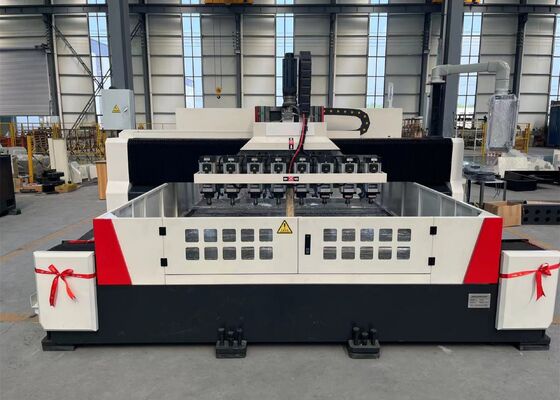

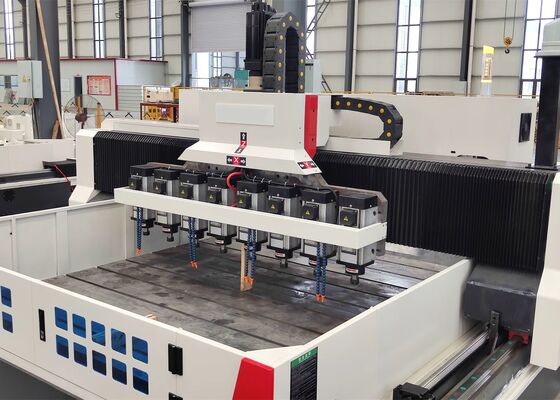

เครื่องเจาะ CNC ความเร็วสูงแบบ Gantry สำหรับแผ่นตะแกรง รุ่น SPD3010
การใช้งาน:
ใช้สำหรับการเจาะชิ้นงานที่มีประสิทธิภาพ เช่น แผ่นตะแกรงและแผ่นบางภายในช่วงความหนาที่ใช้งานได้ สามารถเจาะรูทะลุในชิ้นส่วนที่ทำจากวัสดุเดี่ยวและวัสดุผสม กระบวนการผลิตถูกควบคุมด้วยระบบดิจิทัล ทำให้การทำงานสะดวกมาก สามารถผลิตแบบอัตโนมัติ ความแม่นยำสูง หลากหลายรูปแบบ และการผลิตจำนวนมาก
การกำหนดค่าพารามิเตอร์:
| ขนาดชิ้นงาน | กว้างxยาว | 3000x1000 มม. |
| ความสูง Gantry | 200 มม. | |
| หัวเจาะแบบสไลด์แนวตั้ง | จำนวน | 8 |
| รูเรียวแกนหมุน | ER20 | |
| เส้นผ่านศูนย์กลางการเจาะสูงสุด | Φ 1-Φ6 มม. | |
| ความหนาสูงสุด | ≤180 มม. | |
| กำลังมอเตอร์สปินเดิลเซอร์โว | 2.2kW | |
| อินเวอร์เตอร์ | 8x2.2kW | |
| ระยะห่างจากปลายด้านล่างของแกนหมุนถึงโต๊ะทำงาน | 0-200 มม. | |
| การเคลื่อนที่ด้านข้างของหัวเจาะ | ระยะชักแนวนอนสูงสุด | 1000 มม. |
| ความเร็วในการเคลื่อนที่ด้านข้าง | 0~7 รอบ/นาที | |
| กำลังมอเตอร์เซอร์โวสำหรับการเคลื่อนที่ด้านข้าง | 2.4kW | |
| การเคลื่อนที่ตามยาวของ Gantry (แกน Y) | ระยะชักป้อนสูงสุด | 3000 มม. |
| ความเร็วในการเคลื่อนที่ป้อน | 0~7 ม./นาที | |
| กำลังมอเตอร์เซอร์โวป้อน | 2x2.4kW | |
| การเคลื่อนที่ป้อนแนวตั้งของ Ram (แกน Z) | ระยะชักสูงสุด | 200 มม. |
| ความเร็วในการเคลื่อนที่ | 0~7 ม./นาที | |
| กำลังมอเตอร์เซอร์โว | 2.4kW | |
| ความแม่นยำในการวางตำแหน่งสามแกน | X/Y/Z/A/B/C | ±0.015/1000 มม. |
| ความแม่นยำในการวางตำแหน่งซ้ำสามแกน | X/Y/Z/A/B/C | ±0.01/1000 มม. |
โครงสร้างเครื่องจักร:
ประกอบด้วยโต๊ะทำงาน, Gantry เคลื่อนที่, Saddle เคลื่อนที่, หัวเจาะหลายหัว, อุปกรณ์หล่อลื่นอัตโนมัติ, อุปกรณ์ป้องกัน, อุปกรณ์ระบายความร้อนแบบหมุนเวียน, ระบบควบคุมดิจิทัล และระบบไฟฟ้า รองรับและนำทางด้วยชุดรางลูกกลิ้ง และขับเคลื่อนด้วยชุดสกรูนำความแม่นยำ เครื่องมือเครื่องจักรมีความแม่นยำในการวางตำแหน่งและการทำซ้ำสูง
1. โต๊ะทำงาน:
ฐานและโต๊ะทำงานเป็นเหล็กหล่อสีเทา (HT250) ที่หล่อขึ้นรูปเป็นชิ้นเดียว ผ่านการตัดเฉือนอย่างแม่นยำหลังจากการอบอ่อนรองและการบ่ม ทำให้มีความแข็งแรงทั้งแบบไดนามิกและสถิตที่ยอดเยี่ยมและไม่มีการเสียรูป พื้นผิวโต๊ะทำงานมีร่อง T ที่ผ่านการตัดเฉือนอย่างละเอียดและจัดวางอย่างเหมาะสมสำหรับการจับยึดชิ้นงาน รางนำเชิงเส้นความแม่นยำสูงสองชุดติดตั้งอยู่แต่ละด้านของฐานเครื่องจักร เพื่อให้แน่ใจว่าแรงกระจายอย่างสม่ำเสมอบนรางนำ และปรับปรุงความแข็งแรงของเครื่องมือเครื่องจักรและความทนทานต่อแรงดึงและแรงอัดได้อย่างมาก ระบบขับเคลื่อนใช้มอเตอร์เซอร์โว AC และชุดสกรูบอลความแม่นยำสำหรับการขับเคลื่อนสองด้าน ทำให้ Gantry สามารถเคลื่อนที่ในแนวแกน Y ได้ มีการกระจายสลักปรับได้ที่พื้นผิวด้านล่างของฐานเครื่องจักร เพื่อปรับระดับฐานเครื่องจักรและโต๊ะทำงานได้ง่าย
2. Gantry เคลื่อนที่:
Gantry เคลื่อนที่หล่อและตัดเฉือนจากเหล็กหล่อสีเทา (HT250) ด้านหน้าของ Gantry ติดตั้งชุดรางนำเชิงเส้นลูกกลิ้งรับน้ำหนักสูงสองชุด ชุดสกรูบอลความแม่นยำสองชุด และมอเตอร์เซอร์โวสองตัว ทำให้หัวเจาะสไลด์สามารถเคลื่อนที่ไปตามแกน Y ได้ หัวเจาะสไลด์แต่ละอันติดตั้งหัวเจาะ การเคลื่อนที่ของ Gantry ทำได้โดยมอเตอร์เซอร์โวขับเคลื่อนสกรูบอลผ่านข้อต่อความแม่นยำ
3. Saddle เคลื่อนที่
Saddle เคลื่อนที่ เป็นส่วนประกอบโครงสร้างเหล็กหล่อความแม่นยำ ติดตั้งชุดรางนำแบบแข็ง CNC รับน้ำหนักสูงสองชุด ชุดสกรูบอลความแม่นยำ และตัวลดเกียร์ทดรอบความแม่นยำสูงที่เชื่อมต่อกับมอเตอร์เซอร์โว สิ่งนี้จะขับเคลื่อนหัวเจาะให้เคลื่อนที่ไปตามแกน Z ทำให้สามารถเคลื่อนที่ไปข้างหน้าอย่างรวดเร็ว ป้อนวัสดุ ถอยกลับอย่างรวดเร็ว และหยุดการทำงาน นอกจากนี้ยังมีฟังก์ชันการตัดเศษอัตโนมัติ การกำจัดเศษ และการหยุดชั่วคราว

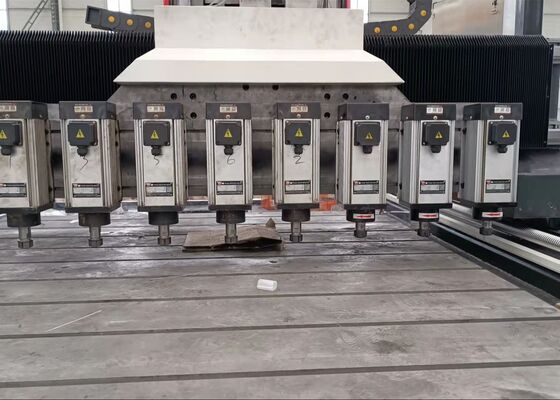

4. หัวเจาะ:
หัวเจาะใช้มอเตอร์สปินเดิลสามเฟสเฉพาะ ซึ่งขับเคลื่อนสปินเดิลความแม่นยำโดยตรง สปินเดิลใช้ตลับลูกปืนเม็ดกลมแบบมุมสัมผัสของญี่ปุ่นห้าแถว (สามแถวด้านหน้า สองแถวด้านหลัง) เพื่อให้ได้การควบคุมความเร็วแบบ Stepless การป้อนวัสดุขับเคลื่อนด้วยมอเตอร์เซอร์โวและสกรูบอล แกน X และ Y สามารถเชื่อมต่อกันได้ โดยใช้การควบคุมแบบกึ่งปิดวงจร ทำให้สามารถทำงานแบบ Linear และ Circular Interpolation ได้ ปลายสปินเดิลเป็นตัวจับยึดเครื่องมือ ER
