การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| ยาวxก: | 2000x2000 มม. | ความสูงของโครงสำหรับตั้งสิ่งของ: | 300 มม |
|---|---|---|---|
| หัวสว่านเจาะกระแทกแนวตั้ง: | 8 | รูเทเปอร์แกนหมุน: | ER25 |
| สูงสุด เส้นผ่านศูนย์กลางการเจาะ: | Φ 1-Φ6 มม | ความเร็วแกนหมุน: | 50-6000r/นาที |
| กำลังมอเตอร์แกนเซอร์โว: | 2.2kw | เครื่องแปลงความถี่: | 2.2kw |

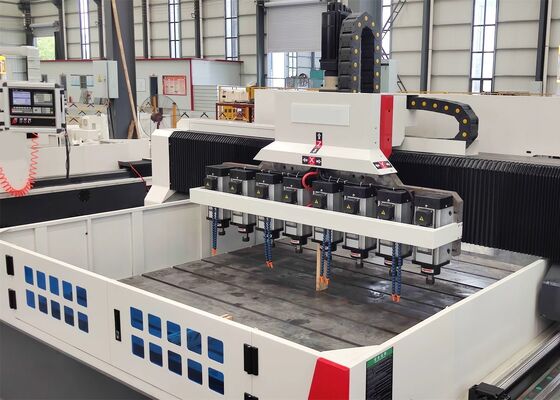

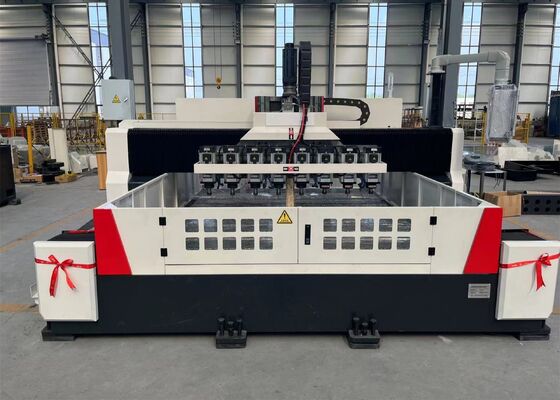

เครื่องเจาะ CNC แบบ Gantry สำหรับแผ่นบาง รุ่น 2020ER25
การใช้งาน:
ใช้สำหรับการเจาะชิ้นงานที่มีประสิทธิภาพ เช่น แผ่นตะแกรงและแผ่นบาง ภายในช่วงความหนาที่ใช้งานได้ สามารถเจาะรูทะลุได้ทั้งชิ้นงานที่ทำจากวัสดุเดี่ยวและวัสดุผสม กระบวนการผลิตควบคุมด้วยระบบดิจิทัล ทำให้การทำงานสะดวกมาก สามารถผลิตแบบอัตโนมัติ ความแม่นยำสูง หลากหลายรูปแบบ และการผลิตจำนวนมาก
การกำหนดค่าพารามิเตอร์:
| ขนาดชิ้นงาน | ยาวxกว้าง(มม.) | 2000*2000มม. |
| ความสูง Gantry | 300มม. | |
| หัวเจาะแบบสไลด์แนวตั้ง | จำนวน | 8 |
| รูเรียวแกนหมุน | ER25 | |
| เส้นผ่านศูนย์กลางการเจาะสูงสุด | Φ 1-Φ6มม. | |
| ความเร็วแกนหมุน | 50-6000รอบ/นาที | |
| กำลังมอเตอร์เซอร์โวแกนหมุน | 2.2KW | |
| อินเวอร์เตอร์ | 2.2KW | |
| ระยะห่างจากปลายด้านล่างของแกนหมุนถึงโต๊ะทำงาน | 0-300มม. | |
| การเคลื่อนที่ด้านข้างของหัวเจาะ | ระยะชักแนวนอนสูงสุด | 2000มม. |
| ความเร็วการเคลื่อนที่ด้านข้าง | 0~7 ม./นาที | |
| กำลังมอเตอร์เซอร์โวสำหรับการเคลื่อนที่ด้านข้าง | 2.4*1 | |
| การเคลื่อนที่ตามยาวของ Gantry | ระยะชักป้อนสูงสุด | 2000 |
| ความเร็วการเคลื่อนที่ป้อน | 0~7 | |
| กำลังมอเตอร์เซอร์โวป้อน | 2*2.4kw | |
| การเคลื่อนที่ป้อนแกนตั้ง | ระยะชักสูงสุด | 300มม. |
| ความเร็วการเคลื่อนที่ | 0~7ม./นาที | |
| กำลังมอเตอร์เซอร์โว | 2.4kW*1 (เบรก) | |
| ความแม่นยำในการวางตำแหน่งสามแกน | X/Y/Z/A/B/C | ±0.015/1000มม. |
| ความแม่นยำในการวางตำแหน่งซ้ำสามแกน | X/Y/Z/A/B/C | ±0.01/1000มม. |
โครงสร้างเครื่องจักร:
ประกอบด้วยโต๊ะทำงาน, Gantry เคลื่อนที่, Saddle เคลื่อนที่, หัวเจาะหลายหัว, อุปกรณ์หล่อลื่นอัตโนมัติ, อุปกรณ์ป้องกัน, อุปกรณ์ระบายความร้อนแบบหมุนเวียน, ระบบควบคุมดิจิทัล และระบบไฟฟ้า รองรับและนำทางด้วยชุดรางลูกกลิ้ง และขับเคลื่อนด้วยชุดสกรูนำความแม่นยำ เครื่องมือเครื่องจักรมีความแม่นยำในการวางตำแหน่งและการทำซ้ำสูง
1. โต๊ะทำงาน:
ฐานและโต๊ะทำงานเป็นเหล็กหล่อชิ้นเดียว (HT250) ผ่านการตัดเฉือนความแม่นยำหลังจากการอบอ่อนรองและการบ่ม ทำให้มีความแข็งแกร่งทั้งแบบไดนามิกและสถิตยอดเยี่ยมและไม่มีการเสียรูป พื้นผิวโต๊ะทำงานมีร่อง T ที่ผ่านการตัดเฉือนอย่างละเอียดและจัดวางอย่างเหมาะสมสำหรับการจับยึดชิ้นงาน ติดตั้งรางนำเชิงเส้นความแม่นยำสูงหนึ่งชุดที่แต่ละด้านของฐานเครื่อง ทำให้การกระจายแรงบนสไลด์นำมีความสม่ำเสมอ และปรับปรุงความแข็งแกร่ง ความทนแรงดึงและแรงอัดของเครื่องมือเครื่องจักรได้อย่างมาก ระบบขับเคลื่อนใช้มอเตอร์เซอร์โว AC และชุดสกรูบอลความแม่นยำสำหรับการขับเคลื่อนสองด้าน ทำให้ Gantry สามารถเคลื่อนที่ในแกน Y ได้ มีการกระจายสลักปรับได้ที่พื้นผิวด้านล่างของฐานเพื่อปรับระดับฐานและโต๊ะทำงานได้ง่าย
2. Gantry เคลื่อนที่:
Gantry เคลื่อนที่หล่อและตัดเฉือนจากเหล็กหล่อ (HT250) ด้านหน้าของ Gantry ติดตั้งชุดรางนำลูกกลิ้งรับน้ำหนักสูงสองชุด, ชุดสกรูบอลความแม่นยำสองชุด และมอเตอร์เซอร์โวสองตัว ทำให้สไลด์หัวเจาะสามารถเคลื่อนที่ตามแกน Y ได้ สไลด์หัวเจาะแต่ละอันติดตั้งหัวเจาะ Gantry เคลื่อนที่ได้โดยมอเตอร์เซอร์โวขับเคลื่อนสกรูบอลผ่านข้อต่อความแม่นยำ
3. Saddle เคลื่อนที่
Saddle เคลื่อนที่คือส่วนประกอบโครงสร้างเหล็กหล่อความแม่นยำ ติดตั้งสไลด์นำชุบแข็ง CNC รับน้ำหนักสูงสองชุด, ชุดสกรูบอลความแม่นยำ และตัวลดเกียร์ทดรอบความแม่นยำสูงที่เชื่อมต่อกับมอเตอร์เซอร์โว สิ่งนี้ขับเคลื่อนหัวเจาะให้เคลื่อนที่ตามแกน Z ทำให้สามารถเคลื่อนที่เข้าอย่างรวดเร็ว, ป้อน, ถอยกลับอย่างรวดเร็ว และหยุดได้ นอกจากนี้ยังมีฟังก์ชันการหักเศษอัตโนมัติ, การกำจัดเศษ และการหยุดชั่วคราว

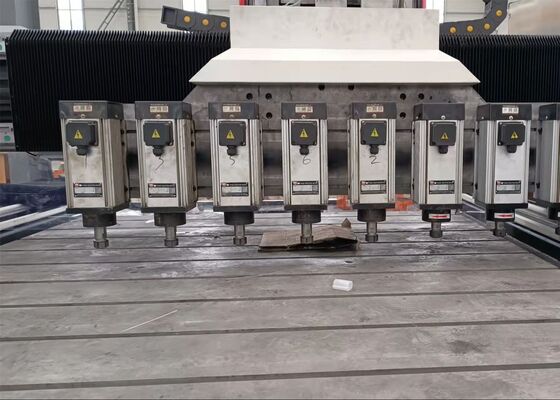

4. หัวเจาะ:
หัวเจาะใช้มอเตอร์สปินเดิลสามเฟสเฉพาะ ซึ่งขับเคลื่อนสปินเดิลความแม่นยำโดยตรง สปินเดิลใช้ตลับลูกปืนเม็ดมุมสัมผัสแบบห้าแถวของญี่ปุ่น (สามแถวด้านหน้า, สองแถวด้านหลัง) เพื่อให้ได้การควบคุมความเร็วแบบ stepless การป้อนขับเคลื่อนด้วยมอเตอร์เซอร์โวและสกรูบอล แกน X และ Y สามารถเชื่อมต่อกันได้ โดยใช้การควบคุมแบบกึ่งปิดวงจร ทำให้สามารถทำงานแบบ linear และ circular interpolation ได้ ปลายสปินเดิลเป็นตัวจับยึดเครื่องมือ ER
