การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| การทำงาน: | การเจาะและการทำเครื่องหมาย | ขนาดมุม (มม.): | 140*140*10~250*250*32 |
|---|---|---|---|
| สูงสุด ความยาวของวัตถุดิบ (ม.): | 14 | แรงทำเครื่องหมาย(kN): | 1,000 |
| จำนวนกลุ่มตัวละคร: | 1 | จำนวนตัวละคร: | 18 |
| ขนาดตัวอักษร (มม.): | 14*10*19 | ช่วงระยะทางที่แม่นยำ (มม.): | 50~220 (แบบไม่มีขั้นบันได) |

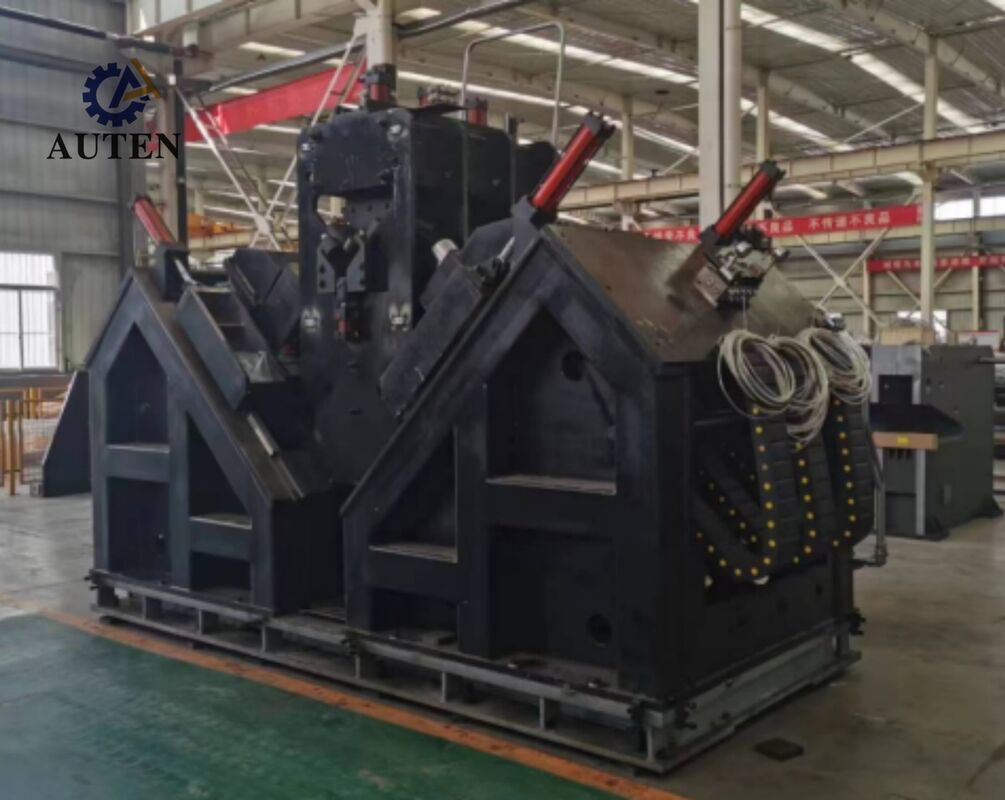

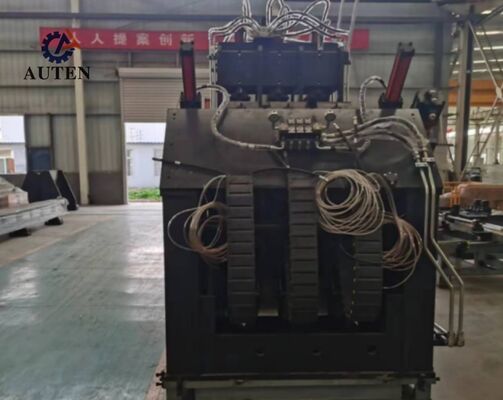

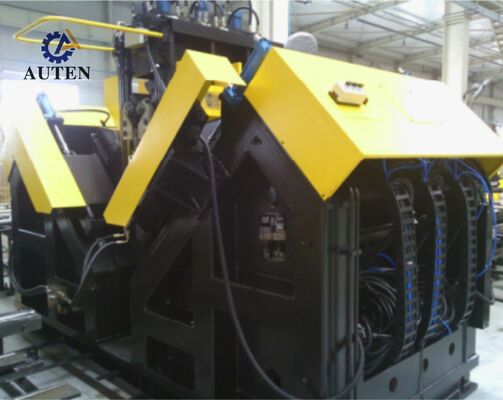

9 แกน เครื่องเจาะมุม CNC ที่มีอากาศ atomization การเย็นภายในแห้ง
การนําเสนอสินค้า:
สายการผลิต CNC การเจาะและเครื่องหมายเหล็กมุมถูกออกแบบโดยเฉพาะเจาะจงสําหรับการแปรรูปโปรไฟล์เหล็กมุมขนาดใหญ่และความแข็งแรงสูงที่ใช้ในการผลิตหอส่งพลังงานมันให้การตั้งตําแหน่งรูแม่นยําและคุณภาพการเจาะที่สม่ําเสมอในทุกตําแหน่งรูที่กําหนดโดยการบูรณาการเทคโนโลยีอัตโนมัติที่ก้าวหน้า ระบบนี้ช่วยเพิ่มผลผลิตในการผลิต ขณะที่ลดการทํางานด้วยมือและการมีส่วนร่วมของผู้ประกอบการให้น้อยที่สุด
ปริมาตรหลัก:
| รุ่น | ADM2532 |
| ขนาดมุม (mm) | 100 × 100 × 10 ~ 250 × 250 × 32 |
| ความยาวสูงสุดของช่องว่าง ((m) | 14 |
| เครื่องบดกระบวนการเจาะ | BT2 การประกอบการ |
| กว้างขวางการเจาะสูงสุด (มม) | ฟ40 |
| จํานวนของเครื่องเจาะในแต่ละด้าน (pcs) | 3 (ทั้งหมด 6 ในทั้งสองข้าง) |
| ความเร็วในการหมุนของ spindle มากที่สุด (r/min) | 6000 |
| ความเร็วการตัดสูงสุดของเครื่องเจาะ (m/min) | 200 |
| เครื่องแกน CNC | 9 |
| ระยะของรอยหลัง (มม.) | 50-220 (ไม่มีขั้นตอน) |
| ความเร็วการให้อาหารมุมสูงสุด (m/min) | 40 |
| พลังการตรา (kN) | 1000/1200 |
| Qty ของกลุ่มตัวอักษร | 4 |
| Qty. ของลักษณะในแต่ละกลุ่ม | 18 |
| ขนาดตัวอักษร ((mm) | 14 × 10 × 19 |
| ระบบปรับปรุงความเย็นของเครื่องเจาะ | อากาศ atomization การเย็นภายในแห้ง |
| โปรแกรมโหมด | ซอฟต์แวร์ล็อฟติ่ง หรือโปรแกรมคําสั่ง |
| ขนาดรวม (m) | 34 × 8 × 3 |
ลักษณะสินค้า:
1สายการผลิตรวมระบบการจัดการวัสดุอัตโนมัติ ประกอบด้วยรถขนส่งอาหารแตรสเวอร์, รีคการบรรทุกหมุน, ระบบการปล่อยอัตโนมัติ, และกลไกการให้อาหารความแม่นยําการเจาะและการติดป้าย เป็นส่วนหนึ่งของกระบวนการผลิตที่ต่อเนื่อง, ทําให้การจัดการและการแปรรูปชิ้นงานเป็นระบบอัตโนมัติเต็มที่ การปรับแต่งนี้ลดการลงมือและลดความต้องการแรงงานอย่างมาก
2ระบบเจาะมีเครื่องยนต์ BT40 ที่ผลิตจากไต้หวัน ที่มีความแม่นยําสูง มีการส่งน้ําเย็นภายใน ให้ความแม่นยําในการเจาะที่น่าเชื่อถือและประสิทธิภาพการแปรรูปติดตั้งหัวเจาะที่ควบคุมด้วย CNC 6 หัว, โดยมีสามที่ตั้งอยู่ทุกด้านของเหล็กมุมหัวเจาะที่ตรงกันข้ามสามารถพร้อมกันการประมวลผลรูของกว้างเท่ากันในขณะที่รักษาระยะห่างที่คงที่จากขอบบนของ flanges เหล็กมุม.
3โปรแกรมการทํางานให้บริการอินเตอร์เฟซสองภาษาภาษาจีน / อังกฤษที่มีการวางแผนที่สะดวกต่อผู้ใช้และภาพชัดเจนของภาพวาดของชิ้นงาน, ยืดหยุ่นการทํางานและการจัดการการผลิต
4. การวางโปรแกรมมีประสิทธิภาพและสะดวกสบาย. ผู้ประกอบการสามารถสร้างโปรแกรมการแปรรูปโดยการใส่ปริมาตรสําคัญ, รวมถึงขนาดของชิ้นงาน, กว้างรู, ระยะหุ้ม,และปริมาณรูทางเลือกอื่น ๆ ซอฟต์แวร์การรายละเอียด CAD / CAM สามารถใช้ในการแปลงข้อมูลการออกแบบเป็นไฟล์การแปรรูป. ระบบยังรองรับไฟล์ NC1 ที่ผลิตโดยซอฟต์แวร์ TEKLAการอํานวยความสะดวกในการบูรณาการของการออกแบบวิศวกรรมและกระบวนการผลิต.
5ส่วนประกอบฮิดรอลิก พนูเมทิก และไฟฟ้าที่จําเป็นมาจากผู้ผลิตที่มีชื่อเสียง และแบรนด์อุตสาหกรรมที่กําหนดไว้ ช่วยให้การทํางานที่น่าเชื่อถือได้และอายุการใช้งานของอุปกรณ์.
6การทํางานแบบอัตโนมัติในการวินิจฉัยความผิดพลาดที่บูรณาการ ทําให้ระบบสามารถระบุความผิดปกติของอุปกรณ์ได้อย่างมีประสิทธิภาพ ทําให้การแก้ไขปัญหาง่ายขึ้นและลดเวลาหยุดทํางานในการบํารุงรักษา
7หน่วยตัดมีให้เลือกกลไกการตัดมีดสองใบของมันถูกออกแบบมาเพื่อให้มีประสิทธิภาพการตัดมุมเหล็กและขยายความสามารถการประมวลผลของสายการผลิต.
ตัวอย่างเหล่านี้เป็นตัวอย่างของหลากหลายแบบจําแนกมาตรฐานและการตั้งรูของเหล็กมุมที่ใช้กันทั่วไปในการก่อสร้างหอคอยสายส่งพวกเขาเป็นจุดอ้างอิงทางสายตาสําหรับผู้ใช้ในอนาคตหรือผู้ตรวจสอบในการประเมินผลการทํางานของอุปกรณ์, ให้มาตรฐานที่ชัดเจนและสามารถวัดได้ เพื่อกําหนดว่าอุปกรณ์นั้นสอดคล้องกับมาตรฐานการผลิตที่ต้องการสําหรับการผลิตหอไฟฟ้าสายส่ง
ในการก่อสร้างสายการส่งไฟฟ้าความดันสูงสุด (UHV) ที่หอโอนไฟฟ้าทนต่อสภาพอากาศที่รุนแรงและภาระที่สูงอุปกรณ์นี้มีบทบาทสําคัญในการประมวลผลส่วนประกอบเหล็กมุมที่สร้างโครงสร้างหุ้นส่วนของหอคอย. มันสามารถดําเนินการเจาะและ stamping ได้อย่างมีประสิทธิภาพบนสแตนเลสมุมที่ใช้ในตัวหอคอย, cross-arms และองค์ประกอบโครงสร้างที่สําคัญอื่น ๆรับประกันความแม่นยําของมิติที่แม่นยํา และผลประกอบการเชื่อมต่อที่น่าเชื่อถือผลลัพธ์ก็คือ มันส่งผลอย่างสําคัญต่อความสมบูรณ์แบบทางโครงสร้างและความมั่นคงในระยะยาวของหอโอนไฟฟ้าตลอดอายุการใช้งานทั้งหมดของพวกเขา
