การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| การทำงาน: | การเจาะและการทำเครื่องหมาย | ขนาดมุม (มม.): | 140*140*10~250*250*32 |
|---|---|---|---|
| สูงสุด ความยาวของวัตถุดิบ (ม.): | 14 | แรงทำเครื่องหมาย(kN): | 1,000 |
| จำนวนกลุ่มตัวละคร: | 1 | จำนวนตัวละคร: | 18 |
| ขนาดตัวอักษร (มม.): | 14*10*19 | ช่วงระยะทางที่แม่นยำ (มม.): | 50~220 (แบบไม่มีขั้นบันได) |

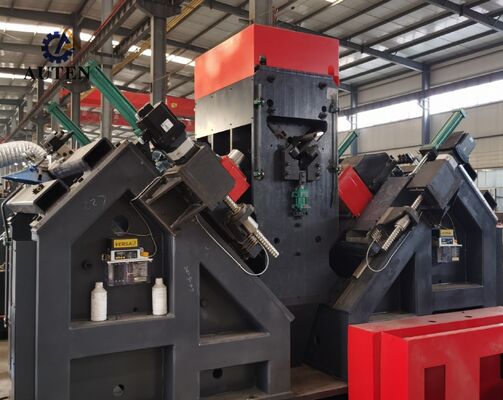

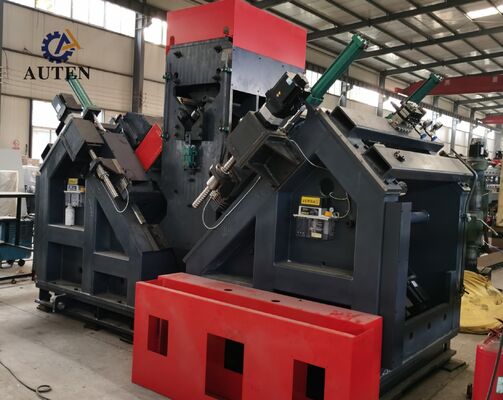

เครื่องเจาะมุมและเครื่องหมาย CNC ที่ฉลาดที่มีหัวเจาะ 6 ตัว
การใช้สินค้า:
สายการผลิต CNC หน่วยเจาะเหล็กมุมนี้ถูกออกแบบมาโดยเฉพาะสําหรับการเจาะและการตีพิมพ์โลหะมุมความแข็งแรงสูง วัสดุหลักที่ใช้เฉพาะในการผลิตหอคอยสายส่งสายการผลิตทําให้การแปรรูปความละเอียดสูงของหลุมทั้งหมดที่ต้องการบนเหล็กมุม, ให้คุณภาพหลุมที่ดีกว่า, ความแม่นยําตําแหน่งแม่นยํา, ประสิทธิภาพการผลิตที่โดดเด่นและผลงานที่ทันสมัย.
ปริมาตรหลัก:
| รุ่น | JNC2532 | ADM2532 | ADM3635 |
| ขนาดมุม (mm) | 100 × 100 × 10 ~ 250 × 250 × 32 | 100 × 100 × 10 ~ 360 × 360 × 35 | |
| ความยาวสูงสุดของช่องว่าง ((m) | 14 | ||
| เครื่องบดกระบวนการเจาะ | / | BT2 การประกอบการ | |
| กว้างขวางการเจาะสูงสุด (มม) | ฟ40 | ||
| จํานวนของเครื่องเจาะในแต่ละด้าน (pcs) | 3 (ทั้งหมด 6 ในทั้งสองข้าง) | ||
| ความเร็วในการหมุนของ spindle มากที่สุด (r/min) | 120-560, การปรับแปลงแบบไม่มีขั้นตอน | 6000 | |
| ความเร็วการตัดสูงสุดของเครื่องเจาะ (m/min) | / | 200 | |
| เครื่องแกน CNC | 3 | 9 | |
| ระยะของรอยหลัง (มม.) | 50-220 (ไม่มีขั้นตอน) | 50-330 (ไม่มีขั้นตอน) | |
| ความเร็วการให้อาหารมุมสูงสุด (m/min) | 40 | ||
| พลังการตรา (kN) | 1000/1200 | ||
| Qty ของกลุ่มตัวอักษร | 4 | ||
| Qty. ของลักษณะในแต่ละกลุ่ม | 18 | ||
| ด้านตัวละคร ((มม) | 14 × 10 × 19 | ||
| ระบบปรับปรุงความเย็นของเครื่องเจาะ | การเย็นภายนอก | อากาศ atomization การเย็นภายในแห้ง | |
| โปรแกรมโหมด | ซอฟต์แวร์ล็อฟติ่ง หรือโปรแกรมคําสั่ง | ||
| ขนาดรวม (m) | 32x7x25 | 34 × 8 × 3 | 34 × 8.9 × 3 |
ลักษณะสินค้า:
สายการผลิต CNC การเจาะมุมเหล็กถูกออกแบบด้วยสถาปัตยกรรมการประมวลผลอัตโนมัติสูงเครื่องยนต์ออนไลน์, ระบบถอนอัตโนมัติและหน่วยอาหารชิ้นงานที่ฉลาด การเจาะ, การเจาะและการติดป้ายบนเหล็กมุมสามารถสําเร็จภายในวงจรการแปรรูปต่อเนื่องหนึ่งโดยไม่ต้องใช้มือในการแปรรูปอัตโนมัติที่บูรณาการนี้ลดความขึ้นอยู่กับแรงงาน เพิ่มผลิตและรับประกันคุณภาพกระบวนการที่คงที่และการทํางานของอุปกรณ์ที่น่าเชื่อถือได้
หน่วยการตราของสายการผลิต CNC การเจาะและการตราเหล็กมุมมีโครงสร้างกรอบปิดที่แข็งแกร่ง, ให้ความมั่นคงทางโครงสร้างที่ดีเยี่ยมและความแม่นยําในการทํางานที่ยั่งยืน.องค์ประกอบประกอบด้วยฐานรองรับคงที่ที่ติดกับกรอบเครื่อง, โต๊ะทํางานเคลื่อนไหว, และหัวเครื่องหมายที่ขับเคลื่อนด้วยไฮดรอลิกตามคําสั่งการแปรรูปที่ผลิตโดยระบบควบคุม CNC, การตราสัญลักษณ์จะดําเนินการโดยอัตโนมัติที่พิกัดที่กําหนดไว้ในภาพวาดทางวิศวกรรมยังมีกลไกปรับด้วยมือ, ทําให้สามารถปรับตั้งตั้งแบบยืดหยุ่นของชุดเครื่องหมายเคลื่อนย้ายและตําแหน่งที่แม่นยําของหัวเครื่องหมายเพื่อตอบสนองความต้องการการผลิตรายละเอียด

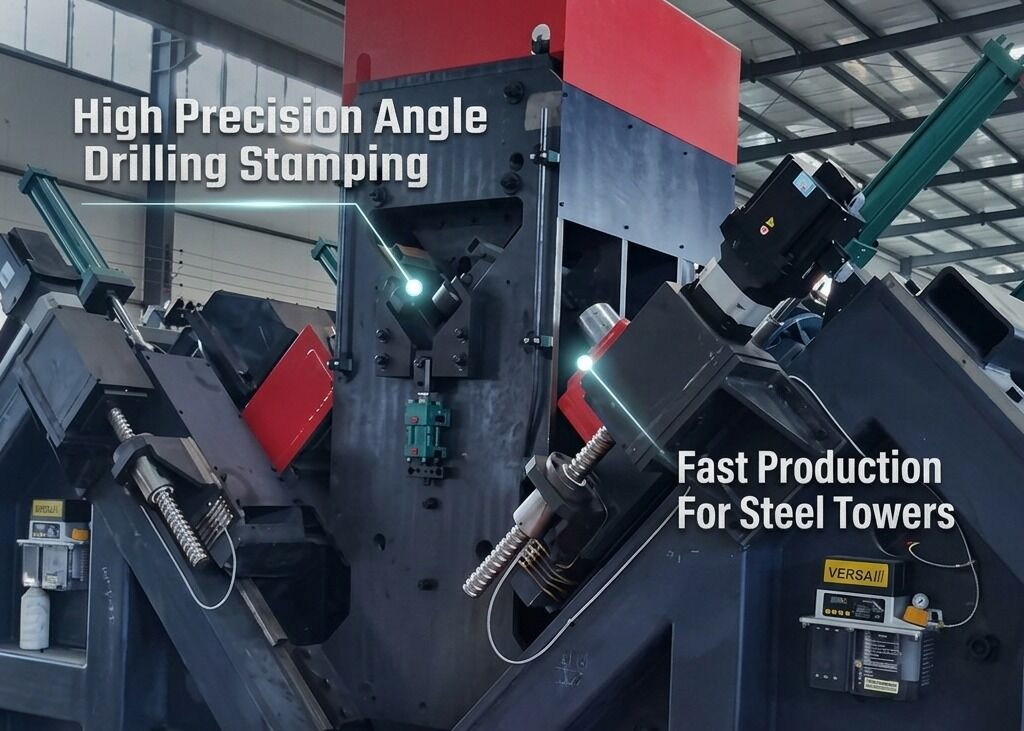

ระบบเจาะของอุปกรณ์การแปรรูปหอส่ง CNC ส่งผลการแปรรูปที่แม่นยําสูงและผลการแปรรูปที่ตรงกันอุปกรณ์การให้อาหารถูกขับเคลื่อนโดยเครื่องยนต์ servo ที่มีประสิทธิภาพสูง และใช้ระบบการส่ง rack-and-pinion เพื่อบรรลุการเคลื่อนไหวของชิ้นงานที่เรียบร้อยและแม่นยําอุปกรณ์ตรวจจับตําแหน่ง rack และรหัสกลับความแม่นยําสูงเป็นระบบตั้งตําแหน่งวงจรปิดที่สมบูรณ์แบบ, รับประกันตําแหน่งของวัสดุที่น่าเชื่อถือตลอดกระบวนการแปรรูปในขณะเดียวกัน, หัวเจาะที่เดินทางไปตามทิศทางทั้งสอง flange ของเหล็กมุมเป็น servo-driven ผ่านกลไกลูกกลมความแม่นยําให้การตั้งรูที่แม่นยําและคุณภาพการแปรรูปที่ดีที่สุดสําหรับองค์ประกอบเหล็กมุม.
ระบบควบคุมคอมพิวเตอร์อุตสาหกรรมมีอินเตอร์เฟซการทํางานภาษาจีนที่สะดวกสบาย ทําให้ผู้ประกอบการผลิตใช้งานได้ง่ายมันให้ภาพวาดกราฟิกของการตั้งค่าชิ้นงานและข้อมูลประสานงานรูระบบยังรองรับการนําเข้าโดยตรงของโปรแกรมการแปรรูปที่ผลิตโดยโปรแกรมโปรแกรมมืออาชีพการปรับปรุงประสิทธิภาพของการเก็บโปรแกรม CNC, การจัดตั้ง, การสรรหา, และการจัดการการผลิต
ตัวอย่างการแสดงครอบคลุมความกว้างขวางของขนาดเหล็กมุมมาตรฐานและรูปแบบรูตัวแทนที่ใช้กันทั่วไปในการผลิตหอไฟฟ้าสายส่งส่วนประกอบตัวอย่างเหล่านี้ทําให้ลูกค้า, วิศวกรและบุคลากรควบคุมคุณภาพเพื่อประเมินโดยตรงความสามารถในการแปรรูปของอุปกรณ์, รวมถึงความละเอียดการเจาะ, คุณภาพการตรา, ความสม่ําเสมอมิติ,และผลการประมวลผลโดยรวมในฐานะของชิ้นงานมาตรฐานเชิงปฏิบัติการ พวกเขาให้พื้นฐานที่มีประสิทธิภาพในการตรวจสอบความเหมาะสมของเครื่องจักรสําหรับความต้องการการผลิตหอส่งไฟที่แท้จริง
ในการใช้งานส่งพลังงาน Ultra-High-Voltage (UHV) หอโอนไฟฟ้าต้องทนต่อสภาพแวดล้อมที่รุนแรง, ความจุโครงสร้างที่สําคัญ,และความเครียดในการทํางานที่ยาวนานระบบการแปรรูปเหล็กมุม CNC นี้เหมาะสมสําหรับการผลิตสมาชิกเหล็กมุมที่ประกอบเป็นกรอบรับภาระหลักของหอโอนมันดําเนินการเจาะความละเอียดสูงและการตราบนเหล็กมุมที่ใช้สําหรับร่างกายหอคอย, cross-arms และองค์ประกอบโครงสร้างที่สําคัญอื่น ๆ, รับรองการตั้งรูที่แม่นยํา, คุณภาพการเชื่อมต่อที่น่าเชื่อถือ, และการประกอบที่แม่นยําความปลอดภัยในการปฏิบัติงาน, และการทํางานในระยะยาว ระบบนี้ให้บริการกับการแก้ไขการผลิตที่มีประสิทธิภาพและน่าเชื่อถือ สําหรับโครงสร้างพื้นฐานการส่งพลังงานที่ทันสมัยและการผลิตหอรับส่งขนาดสูง
