การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| การทำงาน: | การเจาะและการทำเครื่องหมาย | ขนาดมุม (มม.): | 140*140*10~250*250*32 |
|---|---|---|---|
| สูงสุด ความยาวของวัตถุดิบ (ม.): | 14 | แรงทำเครื่องหมาย(kN): | 1,000 |
| จำนวนกลุ่มตัวละคร: | 1 | จำนวนตัวละคร: | 18 |
| ขนาดตัวอักษร (มม.): | 14*10*19 | ช่วงระยะทางที่แม่นยำ (มม.): | 50~220 (แบบไม่มีขั้นบันได) |

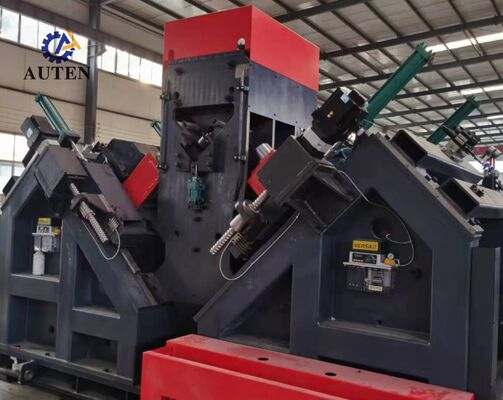

เครื่องเจาะเหล็กฉาก CNC ความเร็วสูง ความเร็วตัดสูงสุดของดอกสว่าน 200 เมตร/นาที
การใช้งานผลิตภัณฑ์:
สายการผลิตเจาะเหล็กฉาก CNC ที่ออกแบบมาเป็นพิเศษนี้ สร้างขึ้นเพื่อการเจาะและเจาะรูบนเหล็กฉากขนาดใหญ่ที่มีความแข็งแรงสูง ซึ่งเป็นวัสดุโครงสร้างที่สำคัญซึ่งใช้กันอย่างแพร่หลายในการผลิตหอส่งกำลัง สายการผลิตสามารถตัดเฉือนรูที่ระบุทั้งหมดในส่วนประกอบเหล็กฉากได้อย่างแม่นยำ ให้คุณภาพรูที่ยอดเยี่ยม ความแม่นยำของตำแหน่งสูง ประสิทธิภาพการผลิตสูง และความสามารถในการประมวลผลอัตโนมัติในระดับสูง
พารามิเตอร์หลัก:
| รุ่น | ADM2532 |
| ขนาดเหล็กฉาก (มม.) | 100×100×10~250×250×32 |
| ความยาวสูงสุดของชิ้นงาน (ม.) | 14 |
| เรียวของแกนสว่าน | BT40 |
| เส้นผ่านศูนย์กลางการเจาะสูงสุด (มม.) | Ф40 |
| จำนวนดอกสว่านแต่ละด้าน (ชิ้น) | 3 (รวม 6 ชิ้นทั้งสองด้าน) |
| ความเร็วรอบสูงสุดของแกนหมุน (รอบ/นาที) | 6000 |
| ความเร็วตัดสูงสุดของดอกสว่าน (ม./นาที) | 200 |
| แกน CNC | 9 |
| ช่วงการมาร์กด้านหลัง (มม.) | 50-220 (ไม่เป็นขั้น) |
| ความเร็วป้อนเหล็กฉากสูงสุด (ม./นาที) | 40 |
| แรงมาร์ก (kN) | 1000/1200 |
| จำนวนชุดตัวอักษร | 4 |
| จำนวนตัวอักษรในแต่ละชุด | 18 |
| ขนาดตัวอักษร (มม.) | 14×10×19 |
| ระบบหล่อเย็นดอกสว่าน | การหล่อเย็นภายในแบบแห้งด้วยละอองอากาศ |
| โหมดการเขียนโปรแกรม | ซอฟต์แวร์ Lofting หรือการเขียนโปรแกรมคำสั่ง |
| ขนาดโดยรวม (ม.) | 34×8×3 |
คุณสมบัติผลิตภัณฑ์:

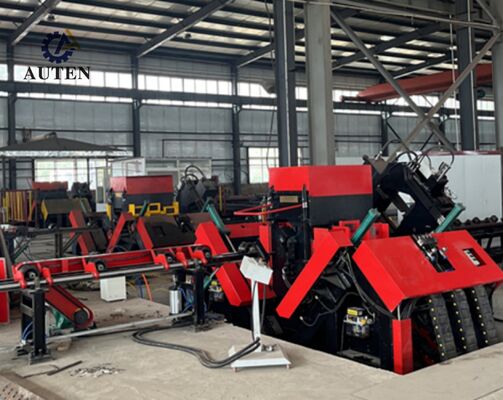

สายการผลิตเจาะเหล็กฉาก CNC มีสถาปัตยกรรมการประมวลผลแบบอัตโนมัติสูง ประกอบด้วยระบบโหลดอัตโนมัติซึ่งประกอบด้วยสายพานลำเลียงวัสดุตามแนวขวางและกลไกการโหลดแบบหมุน ระบบขนถ่ายอัตโนมัติ และระบบป้อนชิ้นงานอัจฉริยะ การเจาะ การเจาะรู และการมาร์กสามารถทำได้ตามลำดับภายในรอบการตัดเฉือนต่อเนื่องเพียงรอบเดียว โดยไม่ต้องมีการแทรกแซงด้วยตนเองในระหว่างการประมวลผล ระบบอัตโนมัติแบบบูรณาการนี้ช่วยลดความต้องการแรงงานได้อย่างมาก เพิ่มกำลังการผลิต รับประกันคุณภาพการตัดเฉือนที่สม่ำเสมอ และให้ประสิทธิภาพของอุปกรณ์ที่เสถียรและเชื่อถือได้
หน่วยมาร์กของสายการผลิตเจาะและมาร์กเหล็กฉาก CNC มีโครงสร้างแบบปิดที่แข็งแรงทนทาน รับประกันความเสถียรของโครงสร้างที่ยอดเยี่ยมและรักษาความแม่นยำในการมาร์กที่สม่ำเสมอในระหว่างการทำงานต่อเนื่องเป็นเวลานาน การประกอบประกอบด้วยฐานรองรับแบบคงที่ที่ติดตั้งบนโครงเครื่องจักร โต๊ะทำงานแบบเคลื่อนที่ได้ และหัวมาร์กตัวอักษรที่ขับเคลื่อนด้วยระบบไฮดรอลิก ตามโปรแกรมการตัดเฉือนที่สร้างขึ้นโดยระบบควบคุม CNC การดำเนินการมาร์กจะดำเนินการโดยอัตโนมัติตามพิกัดที่กำหนดไว้ในแบบวิศวกรรม เพื่อรองรับโปรไฟล์เหล็กฉากที่มีขนาดแตกต่างกัน หน่วยมาร์กยังมีกลไกการปรับด้วยตนเอง ทำให้สามารถปรับตำแหน่งแนวตั้งของชุดมาร์กแบบเคลื่อนที่ได้อย่างยืดหยุ่น และปรับหัวมาร์กได้อย่างแม่นยำเพื่อให้ตรงตามข้อกำหนดการผลิตเฉพาะ

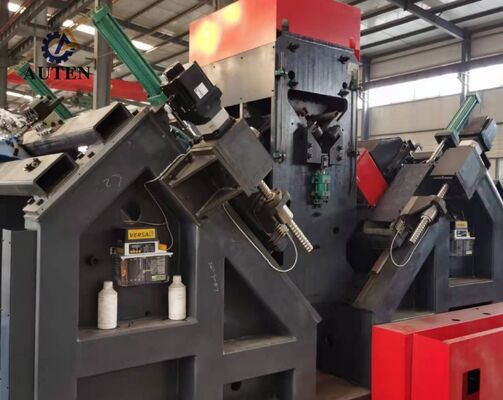

ระบบเจาะของอุปกรณ์ประมวลผลหอส่งกำลัง CNC ให้ความแม่นยำในการวางตำแหน่งสูงและประสิทธิภาพการตัดเฉือนที่เสถียร กลไกการป้อนวัสดุขับเคลื่อนด้วยมอเตอร์เซอร์โวประสิทธิภาพสูงและใช้ระบบส่งกำลังแบบเฟืองสะพานเพื่อให้ได้การเคลื่อนที่ของชิ้นงานที่ราบรื่นและแม่นยำ อุปกรณ์ตรวจจับตำแหน่งเฟืองสะพาน ร่วมกับตัวเข้ารหัสป้อนกลับความแม่นยำสูง สร้างระบบวางตำแหน่งแบบวงปิดที่สมบูรณ์ รับประกันการวางตำแหน่งวัสดุที่เชื่อถือได้และแม่นยำตลอดกระบวนการตัดเฉือน ในขณะเดียวกัน หัวเจาะที่ทำงานตามแนวหน้าแปลนทั้งสองของเหล็กฉากจะถูกขับเคลื่อนด้วยเซอร์โวผ่านกลไกบอลสกรูความแม่นยำ ให้การวางตำแหน่งรูที่แม่นยำ ความเสถียรในการตัดเฉือนที่สม่ำเสมอ และคุณภาพการประมวลผลที่เหนือกว่าสำหรับส่วนประกอบเหล็กฉาก
ระบบควบคุม CNC ที่ใช้คอมพิวเตอร์อุตสาหกรรมมีอินเทอร์เฟซการทำงานภาษาจีนที่สะดวก ช่วยให้ผู้ปฏิบัติงานสามารถจัดการฟังก์ชันเครื่องจักรได้อย่างมีประสิทธิภาพและเข้าใจง่าย ระบบให้การแสดงภาพกราฟิกของการกำหนดค่าชิ้นงานและข้อมูลพิกัดรู ช่วยในการตรวจสอบการตัดเฉือนและการตรวจสอบกระบวนการแบบเรียลไทม์ นอกจากนี้ยังรองรับการนำเข้าโปรแกรมการตัดเฉือนที่สร้างขึ้นโดยซอฟต์แวร์การเขียนโปรแกรมระดับมืออาชีพโดยตรง ซึ่งช่วยเพิ่มประสิทธิภาพในการจัดเก็บ การจำแนกประเภท การเรียกคืนโปรแกรม CNC และการจัดการการผลิตโดยรวมได้อย่างมาก
ตัวอย่างการสาธิตครอบคลุมเหล็กฉากมาตรฐานหลากหลายขนาดและรูปแบบรูที่ใช้กันทั่วไปในการผลิตหอส่งกำลัง ตัวอย่างส่วนประกอบเหล่านี้ช่วยให้ลูกค้า วิศวกร และบุคลากรควบคุมคุณภาพสามารถประเมินความสามารถในการตัดเฉือนของอุปกรณ์ได้โดยตรง รวมถึงความแม่นยำในการเจาะ คุณภาพการมาร์ก ความสม่ำเสมอของมิติ และประสิทธิภาพการประมวลผลโดยรวม ในฐานะชิ้นงานอ้างอิงจริง ตัวอย่างเหล่านี้เป็นพื้นฐานที่มีประสิทธิภาพในการตรวจสอบความเหมาะสมของเครื่องจักรสำหรับข้อกำหนดการผลิตหอส่งกำลังจริง
ในการใช้งานระบบส่งกำลังไฟฟ้าแรงสูงพิเศษ (UHV) หอส่งกำลังต้องทนทานต่อสภาพแวดล้อมที่ท้าทาย โหลดโครงสร้างที่สำคัญ และความเค้นในการทำงานเป็นเวลานาน ระบบประมวลผลเหล็กฉาก CNC นี้ออกแบบมาโดยเฉพาะสำหรับการผลิตส่วนประกอบเหล็กฉากที่เป็นโครงสร้างรับน้ำหนักหลักของหอส่งกำลัง ระบบนี้ดำเนินการเจาะและมาร์กที่มีความแม่นยำสูงบนเหล็กฉากที่ใช้สำหรับตัวหอ คานขวาง และส่วนประกอบโครงสร้างที่สำคัญอื่นๆ รับประกันการวางตำแหน่งรูที่แม่นยำ คุณภาพการเชื่อมต่อที่เชื่อถือได้ และการประกอบที่แม่นยำ ด้วยการเพิ่มความสมบูรณ์ของโครงสร้าง ความปลอดภัยในการปฏิบัติงาน และความน่าเชื่อถือในการบริการระยะยาว ระบบนี้จึงเป็นโซลูชันการผลิตที่มีประสิทธิภาพและเชื่อถือได้สำหรับโครงสร้างพื้นฐานระบบส่งกำลังสมัยใหม่และการผลิตหอส่งกำลังปริมาณมาก
