รายละเอียดสินค้า:
การชำระเงิน:
|
| ยาวxก: | 3000x1000 มม | ความสูงของโครงสำหรับตั้งสิ่งของ: | 200 มม |
|---|---|---|---|
| หัวสว่านเจาะกระแทกแนวตั้ง: | 8 | รูเทเปอร์แกนหมุน: | ER20 |
| สูงสุด เส้นผ่านศูนย์กลางการเจาะ: | Φ 1-Φ6 มม | สูงสุด ความหนา: | ≤180มม. |
| กำลังมอเตอร์แกนเซอร์โว: | 2.2kw | เครื่องแปลงความถี่: | 8x2.2kW |

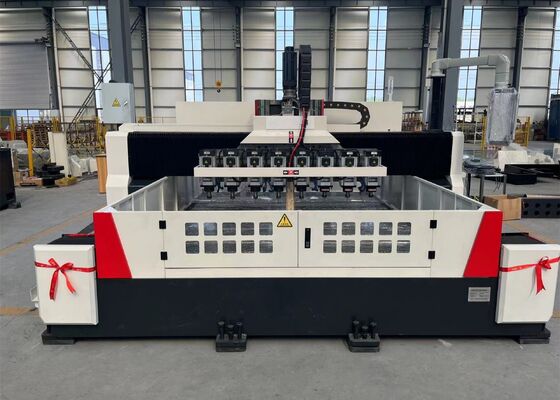

เครื่องเจาะ CNC Gantry ความเร็วสูงสำหรับรูเรียวแกน ER20 สำหรับแผ่นกรอง
การใช้งาน:
เครื่องนี้ออกแบบมาเพื่อการเจาะชิ้นงานที่มีประสิทธิภาพสูง เช่น แผ่นกรองและแผ่นบางภายในช่วงความหนาที่ใช้งานได้ สามารถสร้างรูทะลุในชิ้นส่วนที่ทำจากวัสดุเดี่ยวและวัสดุผสม การดำเนินการตัดเฉือนถูกควบคุมผ่านระบบดิจิทัล ทำให้กระบวนการทำงานเป็นมิตรกับผู้ใช้และการจัดการการผลิตมีประสิทธิภาพ อุปกรณ์นี้เหมาะสำหรับการผลิตอัตโนมัติ ความแม่นยำสูง หลายสเปก และปริมาณมาก
การกำหนดค่าพารามิเตอร์:
| ขนาดชิ้นงาน | ยาวxกว้าง | 3000x1000 มม. |
| ความสูง Gantry | 200 มม. | |
| หัวเจาะแบบสไลด์แนวตั้ง | จำนวน | 8 |
| รูเรียวแกนหมุน | ER20 | |
| เส้นผ่านศูนย์กลางการเจาะสูงสุด | Φ 1-Φ6 มม. | |
| ความหนาสูงสุด | ≤180 มม. | |
| กำลังมอเตอร์แกนหมุนเซอร์โว | 2.2kW | |
| อินเวอร์เตอร์ความถี่ | 8x2.2kW | |
| ระยะห่างจากปลายด้านล่างของแกนหมุนถึงโต๊ะทำงาน | 0-200 มม. | |
| การเคลื่อนที่ด้านข้างของหัวเจาะ | ระยะชักแนวนอนสูงสุด | 1000 มม. |
| ความเร็วในการเคลื่อนที่ด้านข้าง | 0~7 รอบ/นาที | |
| กำลังมอเตอร์เซอร์โวสำหรับการเคลื่อนที่ด้านข้าง | 2.4kW | |
| การเคลื่อนที่ตามยาวของ Gantry (แกน Y) | ระยะชักป้อนสูงสุด | 3000 มม. |
| ความเร็วในการเคลื่อนที่ป้อน | 0~7 ม./นาที | |
| กำลังมอเตอร์เซอร์โวป้อน | 2x2.4kW | |
| การเคลื่อนที่ป้อนของ Ram แนวตั้ง (แกน Z) | ระยะชักสูงสุด | 200 มม. |
| ความเร็วในการเคลื่อนที่ | 0~7 ม./นาที | |
| กำลังมอเตอร์เซอร์โว | 2.4kW | |
| ความแม่นยำในการวางตำแหน่งสามแกน | X/Y/Z/A/B/C | ±0.015/1000 มม. |
| ความแม่นยำในการวางตำแหน่งซ้ำสามแกน | X/Y/Z/A/B/C | ±0.01/1000 มม. |

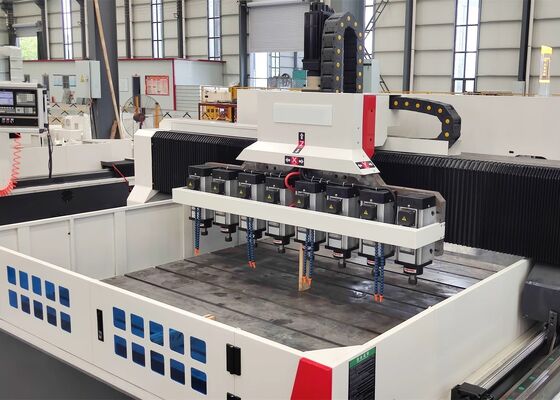

โครงสร้างเครื่องจักร:
เครื่องจักรประกอบด้วยโต๊ะทำงาน, Gantry เคลื่อนที่, แซดเดิลเคลื่อนที่, หัวเจาะหลายหัว, ระบบหล่อลื่นอัตโนมัติ, ชุดป้องกัน, ระบบหล่อเย็นแบบหมุนเวียน, ระบบควบคุม CNC ดิจิทัล และระบบควบคุมไฟฟ้า ชุดรางนำเชิงเส้นแบบลูกกลิ้งให้การรองรับโครงสร้างและการนำทาง ในขณะที่ชุดสกรูบอลความแม่นยำให้การส่งกำลังที่แม่นยำ ทำให้มั่นใจได้ถึงความแม่นยำในการวางตำแหน่งและการทำซ้ำสูงตลอดกระบวนการตัดเฉือน
1. โต๊ะทำงาน:
ฐานเครื่องและโต๊ะทำงานผลิตจากเหล็กหล่อสีเทา (HT250) แบบหล่อชิ้นเดียว หลังจากผ่านการอบอ่อนรองและการบ่มชิ้นส่วนจะถูกตัดเฉือนอย่างแม่นยำเพื่อให้ได้ความแข็งแกร่งทั้งแบบสถิตและแบบไดนามิกที่โดดเด่น ในขณะที่ยังคงความเสถียรของมิติที่ดีเยี่ยมและทนทานต่อการเสียรูป พื้นผิวโต๊ะทำงานได้รับการตกแต่งอย่างแม่นยำและมีช่อง T ที่จัดเรียงอย่างเป็นระบบสำหรับการจับยึดชิ้นงานอย่างมีประสิทธิภาพและปลอดภัย รางนำเชิงเส้นความแม่นยำสูงสองชุดติดตั้งอยู่แต่ละด้านของฐานเครื่อง ทำให้เกิดการกระจายโหลดที่สมดุลทั่วทั้งชุดรางนำ และเพิ่มความแข็งแกร่งของโครงสร้างเครื่องมือ ความทนแรงดึง และความทนแรงอัดได้อย่างมาก กลไกขับเคลื่อนใช้มอเตอร์เซอร์โว AC ร่วมกับชุดสกรูบอลความแม่นยำในการกำหนดค่าขับเคลื่อนสองด้าน ทำให้การเคลื่อนที่ของ Gantry ตามแกน Y มีความเสถียรและแม่นยำ โบลต์ปรับระดับที่ปรับได้จะถูกจัดวางอย่างสม่ำเสมอที่ด้านล่างของฐานเครื่อง ทำให้สามารถปรับระดับและการจัดแนวของฐานเครื่องและโต๊ะทำงานได้อย่างสะดวก
2. Gantry เคลื่อนที่:
Gantry เคลื่อนที่ผลิตจากเหล็กหล่อสีเทา (HT250) ผ่านการหล่อและการตัดเฉือนอย่างแม่นยำ ให้โครงสร้างที่แข็งแรงและมั่นคง ส่วนหน้าของ Gantry ติดตั้งชุดรางนำเชิงเส้นแบบลูกกลิ้งรับน้ำหนักสูงสองชุด ชุดสกรูบอลความแม่นยำสองชุด และมอเตอร์เซอร์โวสองตัว ทำให้หัวเจาะสไลด์เคลื่อนที่ได้อย่างแม่นยำตามแกน Y หัวเจาะสไลด์แต่ละอันติดตั้งหัวเจาะอิสระสำหรับการดำเนินการตัดเฉือน การเคลื่อนที่ของ Gantry ขับเคลื่อนด้วยมอเตอร์เซอร์โวผ่านข้อต่อความแม่นยำที่ส่งกำลังไปยังชุดสกรูบอล ทำให้การเคลื่อนที่ราบรื่น การส่งกำลังที่เชื่อถือได้ และการวางตำแหน่งที่แม่นยำ
3. แซดเดิลเคลื่อนที่:
แซดเดิลเคลื่อนที่คือชุดโครงสร้างเหล็กหล่อความแม่นยำที่ออกแบบมาเพื่อรองรับและวางตำแหน่งหัวเจาะอย่างแม่นยำ ติดตั้งชุดรางนำแบบแข็ง CNC รับน้ำหนักสูงสองชุด ชุดสกรูบอลความแม่นยำ และตัวลดเกียร์แพลนเน็ตตารีความแม่นยำสูงที่เชื่อมต่อกับมอเตอร์เซอร์โว การกำหนดค่าการส่งกำลังนี้ขับเคลื่อนหัวเจาะตามแกน Z และรองรับการเข้าหาอย่างรวดเร็ว การป้อนที่ควบคุม การถอยกลับอย่างรวดเร็ว และการหยุดการทำงาน นอกจากนี้ยังรวมฟังก์ชันการหักเศษอัตโนมัติ การกำจัดเศษ และการหยุดชั่วคราว ซึ่งช่วยเพิ่มความต่อเนื่องในการตัดเฉือนและประสิทธิภาพการทำงาน

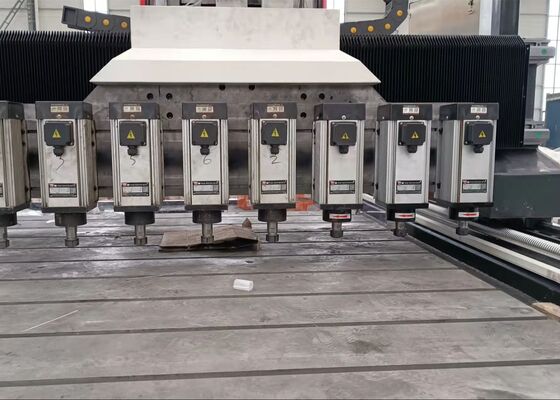

4. หัวเจาะ:
หัวเจาะติดตั้งมอเตอร์แกนหมุนสามเฟสเฉพาะที่ขับเคลื่อนชุดแกนหมุนความแม่นยำโดยตรง แกนหมุนได้รับการรองรับด้วยการกำหนดค่าแบริ่งมุมสัมผัสแบบญี่ปุ่นห้าแถว ประกอบด้วยแบริ่งสามตัวที่ด้านหน้าและสองตัวที่ด้านหลัง ให้การรองรับแกนหมุนที่มั่นคงและช่วยให้ปรับความเร็วได้แบบไม่มีขั้นบันได กลไกการป้อนขับเคลื่อนด้วยมอเตอร์เซอร์โวที่เชื่อมต่อกับชุดสกรูบอลความแม่นยำ ทำให้การเคลื่อนที่ป้อนมีความแม่นยำและตอบสนองได้ดี ระบบแกน X และ Y รองรับการเคลื่อนที่ร่วมกันภายใต้การควบคุมแบบกึ่งปิด ทำให้เครื่องสามารถดำเนินการตัดเฉือนแบบเส้นตรงและแบบวงกลมได้ ปลายแกนหมุนติดตั้งตัวจับยึดเครื่องมือ ER เพื่อให้การจับยึดเครื่องมือเจาะมีความปลอดภัยและแม่นยำ
