รายละเอียดสินค้า:
การชำระเงิน:
|
| ยาวxก: | 2000x2000 มม. | ความสูงของโครงสำหรับตั้งสิ่งของ: | 300 มม |
|---|---|---|---|
| หัวสว่านเจาะกระแทกแนวตั้ง: | 8 | รูเทเปอร์แกนหมุน: | ER25 |
| สูงสุด เส้นผ่านศูนย์กลางการเจาะ: | Φ 1-Φ6 มม | ความเร็วแกนหมุน: | 50-6000r/นาที |
| กำลังมอเตอร์แกนเซอร์โว: | 2.2kw | เครื่องแปลงความถี่: | 2.2kw |

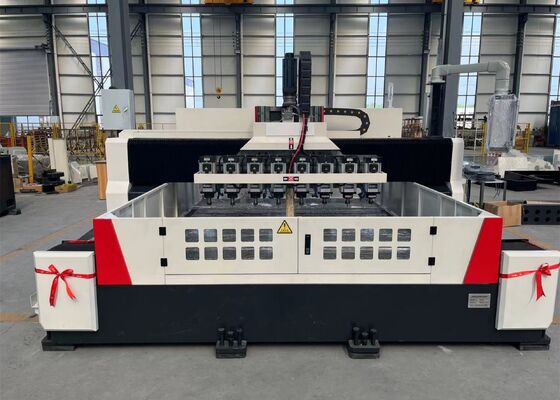

เครื่องเจาะแผ่นสกรีน CNC แกนเรียว ER25 Φ 1-Φ6 มม. เส้นผ่านศูนย์กลางการเจาะสูงสุด
การใช้งาน:
อุปกรณ์นี้ได้รับการพัฒนาขึ้นเป็นหลักสำหรับการเจาะชิ้นงานที่มีประสิทธิภาพสูง เช่น แผ่นเจาะรู แผ่นตะแกรง และแผ่นเหล็กบาง ภายในช่วงความหนาของการตัดเฉือนที่ใช้งานได้ สามารถผลิตรูทะลุได้ทั้งในส่วนประกอบที่เป็นเนื้อเดียวกันและวัสดุผสม การดำเนินการตัดเฉือนทั้งหมดถูกควบคุมโดยระบบควบคุม CNC ดิจิทัล ทำให้การทำงานสะดวกสบาย ในขณะเดียวกันก็รองรับการผลิตอัตโนมัติ ความแม่นยำสูง หลายสเปค และปริมาณมาก
การกำหนดค่าพารามิเตอร์:
| ขนาดชิ้นงาน | กว้างxยาว(มม.) | 2000*2000มม. |
| ความสูงของโครง | 300มม. | |
| หัวเจาะแบบสไลด์แนวตั้ง | จำนวน | 8 |
| รูแกนเรียว | ER25 | |
| เส้นผ่านศูนย์กลางการเจาะสูงสุด | Φ 1-Φ6มม. | |
| ความเร็วรอบแกนหมุน | 50-6000รอบ/นาที | |
| กำลังมอเตอร์สปินเดิลเซอร์โว | 2.2KW | |
| อินเวอร์เตอร์ | 2.2KW | |
| ระยะห่างจากปลายด้านล่างของแกนหมุนถึงโต๊ะทำงาน | 0-300มม. | |
| การเคลื่อนที่ด้านข้างของหัวเจาะ | ระยะชักแนวนอนสูงสุด | 2000มม. |
| ความเร็วในการเคลื่อนที่ด้านข้าง | 0~7 ม./นาที | |
| กำลังมอเตอร์เซอร์โวสำหรับการเคลื่อนที่ด้านข้าง | 2.4*1 | |
| การเคลื่อนที่ตามยาวของโครง | ระยะชักป้อนสูงสุด | 2000 |
| ความเร็วในการเคลื่อนที่ป้อน | 0~7 | |
| กำลังมอเตอร์เซอร์โวป้อน | 2*2.4kw | |
| การเคลื่อนที่ป้อนของแรมแนวตั้ง | ระยะชักสูงสุด | 300มม. |
| ความเร็วในการเคลื่อนที่ | 0~7ม./นาที | |
| กำลังมอเตอร์เซอร์โว | 2.4kW*1 (เบรก) | |
| ความแม่นยำในการวางตำแหน่งสามแกน | X/Y/Z/A/B/C | ±0.015/1000มม. |
| ความแม่นยำในการวางตำแหน่งซ้ำสามแกน | X/Y/Z/A/B/C | ±0.01/1000มม. |

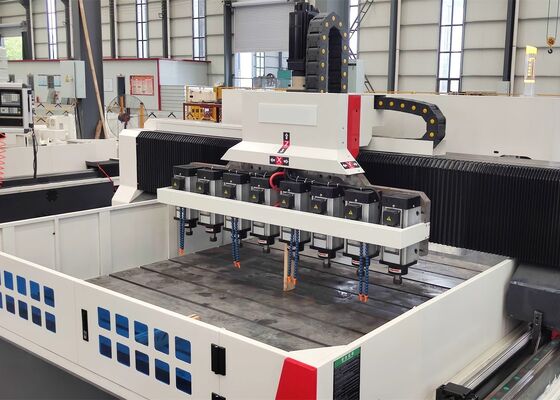

โครงสร้างเครื่องจักร:
เครื่องมือเครื่องจักรประกอบด้วยโต๊ะทำงาน โครงที่เคลื่อนที่ได้ แซดเดิลเคลื่อนที่ ชุดหัวเจาะหลายชุด ระบบหล่อลื่นอัตโนมัติแบบรวมศูนย์ ชุดป้องกัน ระบบหล่อเย็นแบบหมุนเวียน ระบบควบคุม CNC และระบบควบคุมไฟฟ้า แกนเคลื่อนที่ถูกนำทางด้วยรางลิเนียร์แบบลูกกลิ้งความแม่นยำ และขับเคลื่อนด้วยชุดสกรูตะกั่วความแม่นยำสูง ให้ความแม่นยำในการวางตำแหน่ง ความสามารถในการทำซ้ำ และเสถียรภาพในการทำงานที่ยอดเยี่ยม
1. โต๊ะทำงาน:
ฐานเครื่องและโต๊ะทำงานผลิตขึ้นเป็นชิ้นส่วนเหล็กหล่อสีเทา (HT250) แบบบูรณาการ หลังจากการอบอ่อนรองและการบ่มชิ้นงานหล่อจะผ่านการตัดเฉือนความแม่นยำเพื่อให้ได้ความแข็งแกร่งทั้งแบบสถิตและพลวัตที่โดดเด่น ในขณะเดียวกันก็ป้องกันการเสียรูปได้อย่างมีประสิทธิภาพ พื้นผิวโต๊ะทำงานได้รับการตกแต่งอย่างแม่นยำ และมีช่อง T ที่จัดวางอย่างเหมาะสมสำหรับการจับยึดชิ้นงานอย่างปลอดภัยและสะดวกสบาย รางลิเนียร์ความแม่นยำสูงหนึ่งเส้นติดตั้งอยู่แต่ละด้านของฐานเครื่อง ให้การกระจายโหลดที่สม่ำเสมอทั่วทั้งสไลด์นำทาง และเพิ่มความแข็งแกร่งโดยรวม รวมถึงความแข็งแรงต่อแรงดึงและแรงอัดของเครื่องมือเครื่องจักรอย่างมาก กลไกขับเคลื่อนใช้มอเตอร์เซอร์โว AC ร่วมกับชุดสกรูบอลความแม่นยำสำหรับการขับแบบซิงโครนัสสองด้าน ทำให้โครงสามารถเคลื่อนที่ไปตามแกน Y ได้อย่างแม่นยำ โบลต์ปรับระดับที่ปรับได้จะถูกจัดวางไว้ใต้ฐานเครื่อง ทำให้การปรับระดับและการจัดแนวฐานเครื่องและโต๊ะทำงานสะดวก
2. โครงที่เคลื่อนที่ได้:
โครงที่เคลื่อนที่ได้ผลิตจากเหล็กหล่อสีเทา (HT250) ผ่านกระบวนการหล่อและตัดเฉือนความแม่นยำ ชุดรางลิเนียร์แบบลูกกลิ้งรับน้ำหนักสูงสองชุด ชุดสกรูบอลความแม่นยำสองชุด และมอเตอร์เซอร์โวสองตัวติดตั้งอยู่ที่ด้านหน้าของโครง ทำให้สไลด์หัวเจาะเคลื่อนที่ได้อย่างราบรื่นตามแกน Y สไลด์หัวเจาะแต่ละอันติดตั้งหัวเจาะอิสระ การเคลื่อนที่ของโครงถูกควบคุมอย่างแม่นยำโดยมอเตอร์เซอร์โวที่ส่งกำลังไปยังสกรูบอลผ่านข้อต่อความแม่นยำสูง ทำให้การวางตำแหน่งมีความเสถียรและแม่นยำ
3. แซดเดิลเคลื่อนที่:
แซดเดิลเคลื่อนที่คือชุดโครงสร้างเหล็กหล่อที่ตัดเฉือนอย่างแม่นยำ ออกแบบมาเพื่อให้การเคลื่อนที่ของชุดเจาะมีความเสถียรและแม่นยำ ประกอบด้วยสไลด์นำทางแบบแข็ง CNC รับน้ำหนักสูงสองชุด ชุดสกรูบอลความแม่นยำหนึ่งชุด และตัวลดเกียร์ทดรอบความแม่นยำสูงที่เชื่อมต่อกับมอเตอร์เซอร์โว การกำหนดค่านี้ขับเคลื่อนหัวเจาะไปตามแกน Z และเปิดใช้งานการเข้าใกล้ด้วยความเร็วสูง การป้อนที่ควบคุม การถอยกลับด้วยความเร็วสูง และการหยุดการทำงาน ระบบยังมีการตัดเศษอัตโนมัติ การกำจัดเศษ และฟังก์ชันหยุดชั่วคราวตามโปรแกรม เพื่อเพิ่มประสิทธิภาพการตัดเฉือนและความสะดวกในการใช้งาน

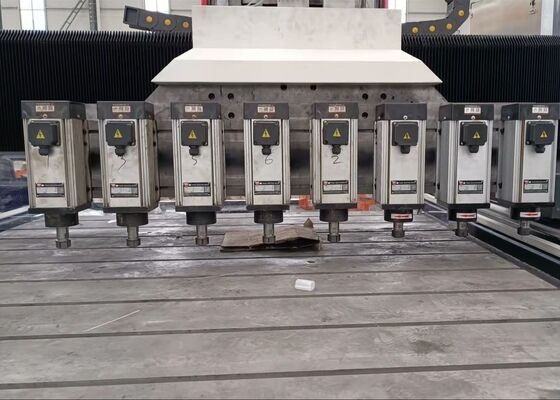

4. หัวเจาะ:
หัวเจาะติดตั้งมอเตอร์สปินเดิลสามเฟสเฉพาะที่ขับเคลื่อนชุดสปินเดิลความแม่นยำโดยตรง สปินเดิลได้รับการรองรับด้วยการกำหนดค่าแบริ่งแบบมุมสัมผัสห้าแถวของญี่ปุ่น ประกอบด้วยแบริ่งสามตัวที่ด้านหน้าและสองตัวที่ด้านหลัง ให้การทำงานที่เสถียรและการปรับความเร็วสปินเดิลแบบ stepless กลไกการป้อนขับเคลื่อนด้วยมอเตอร์เซอร์โวร่วมกับชุดสกรูบอลความแม่นยำ การเคลื่อนที่แกน X และ Y รองรับการเชื่อมโยงประสานงานภายใต้การควบคุมแบบกึ่งวงปิด ทำให้สามารถดำเนินการได้ทั้งแบบ linear interpolation และ circular interpolation จมูกสปินเดิลถูกกำหนดค่าด้วยตัวจับยึดเครื่องมือ ER เพื่อรองรับเครื่องมือเจาะที่สอดคล้องกันและรับประกันการจับยึดเครื่องมือที่เชื่อถือได้
