รายละเอียดสินค้า:
การชำระเงิน:
|
| ยาวxก: | 2200x1500 มม | ความสูงของโครงสำหรับตั้งสิ่งของ: | 200 มม |
|---|---|---|---|
| หัวสว่านเจาะกระแทกแนวตั้ง: | 13 | รูเทเปอร์แกนหมุน: | ER20 |
| สูงสุด เส้นผ่านศูนย์กลางการเจาะ: | Φ 1-Φ6 มม | ความเร็วแกนหมุน: | 50-12000r/นาที |
| กำลังมอเตอร์แกนเซอร์โว: | 2.2kw | เครื่องแปลงความถี่: | 13*2.2กิโลวัตต์ |

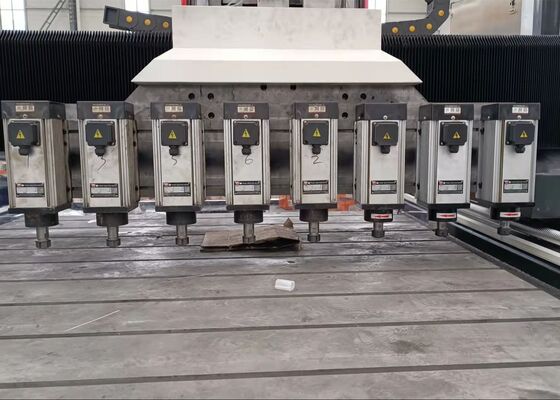

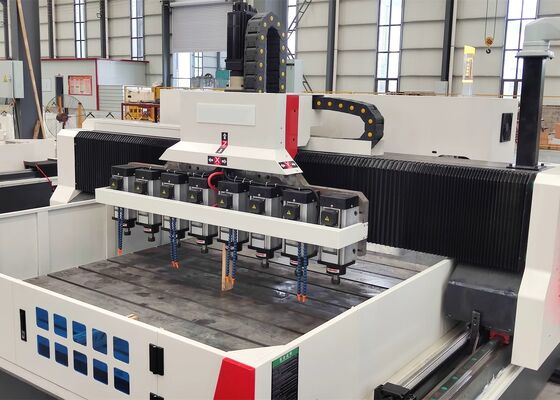

เครื่องเจาะแผ่นเจาะ CNC 13pcs ยืนสไลด์ Ram เจาะหัวพลังงาน
การใช้งาน:
เครื่องนี้ถูกออกแบบเป็นหลักสําหรับการเจาะชิ้นงานที่มีประสิทธิภาพสูง เช่นแผ่นเจาะและแผ่นเหล็กบาง ภายในช่วงความหนาที่กําหนดมันสามารถแปรรูปรูผ่านทั้งในองค์ประกอบวัสดุเดียวและวัสดุผสมกระบวนการแปรรูปทั้งหมดถูกควบคุมผ่านระบบ CNC ดิจิทัล ให้การทํางานที่สะดวกสบาย และรองรับการผลิตอัตโนมัติ, ความละเอียดสูง, หลายผลิตภัณฑ์, และปริมาณสูง
การตั้งค่าปารามิเตอร์:
| ขนาดของชิ้นงาน | LxW | 2200*1500 มม. |
| ความสูงของแกนตารี | 200 มม. | |
| หัวพลังงานการเจาะแกะลื่นตั้ง | กรณีนี้ | 13 |
| ช่องขัดกระดุม | ER20 | |
| กว้างเจาะสูงสุด | Φ 1-Φ6 มิลลิเมตร | |
| ความเร็วของสปินด์ | 50-12000r/นาที | |
| พลังงานของมอเตอร์สปินด์เซอร์โว | 2.2KW | |
| เครื่องแปลงความถี่ | 13*2.2KW | |
| ระยะทางจากปลายล่างของ spindle ไปยังโต๊ะทํางาน | 0-200 มม. | |
| การเคลื่อนไหวด้านข้างของหัวแรง | Max.horizontal stroke ความเร็วสูงสุด | 1500 มม |
| ความเร็วการเคลื่อนไหวด้านข้าง | 0 ~ 7 | |
| พลังงานของมอเตอร์เซอร์โวสําหรับการเคลื่อนไหวด้านข้าง | 2.4*1 | |
| การเคลื่อนไหวด้านยาวของ gantry | ขนาดสูงสุด | 2200 |
| ความเร็วในการเคลื่อนไหวของอาหาร | 0 ~ 7 m/min | |
| พลังการขับเคลื่อน servo motor | 2*2.4kw | |
| การเคลื่อนไหวอาหาร ram แบบตั้ง | สูงสุด | 200 มม. |
| ความเร็วในการเคลื่อนที่ | 0 ~ 7m/นาที | |
| พลังงานของมอเตอร์เซอร์โว | 2.4kW*1 (เบรก) | |
| ความแม่นยําในการตั้งตําแหน่งสามแกน | X/Y/Z/A/B/C | ± 0.015/1000 มม. |
| ความแม่นยําในการตั้งตําแหน่งซ้ําสามแกน | X/Y/Z/A/B/C | ± 0.01/1000 มม |

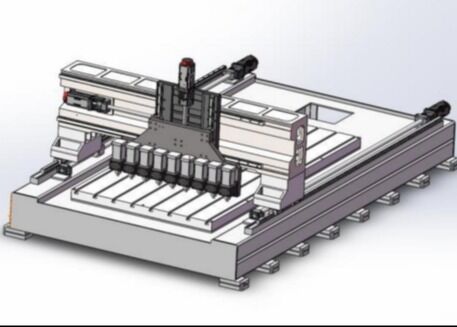

โครงสร้างเครื่องจักร:
เครื่องประกอบด้วยส่วนใหญ่ของโต๊ะทํางาน, gantry ขับเคลื่อน, เซลล์ขับเคลื่อน, หัวแรงเจาะหลาย, ระบบน้ํามันอัตโนมัติ, อุปกรณ์ป้องกัน, ระบบเย็นหมุนเวียน,ระบบควบคุม CNC, และระบบไฟฟ้า.แกนถูกสนับสนุนและนําทางโดยการนําทางเส้นตรงและขับเคลื่อนโดยการประกอบลูกกลมกลมความแม่นยํา, ให้ความแม่นยําการตั้งตําแหน่งที่ดีและการซ้ํา.
1อัตโนมัติ การหล่อลื่นและอุปกรณ์ป้องกัน:
เครื่องมีระบบปรับน้ํามันแบบอัตโนมัติแบบกระจายแรงดันแบบปรับขนาด ผลิตในไต้หวัน ซึ่งส่งน้ํามันไปยังส่วนย้ายที่สําคัญโดยอัตโนมัติรวมถึงทางนําทางหมัดนําและเกียร์, รับประกันการปรับน้ํามันครบวงจรโดยไม่ต้องมีบริเวณตายและยืดอายุการใช้งานของเครื่องได้อย่างมีประสิทธิภาพปกป้องฝุ่นกันถูกติดตั้งบน X-และ Y-แกนการประกอบขณะที่เครื่องป้องกันการกระจายกระจายกระจายกระจายกระจายกระจายกระจายกระจายกระจายกระจาย
2ระบบ CNC คียูอานบัส
อุปกรณ์ใช้ระบบ CNC Keyuan ที่พัฒนาเพื่อการเจาะและการบด CNCระบบขับเคลื่อนใช้ servo มอเตอร์สมบูรณ์แบบความแม่นยําสูงเพื่อบรรลุการควบคุมการเคลื่อนไหวที่แม่นยําและน่าเชื่อถือระบบมีอินเตอร์เฟซการสื่อสาร RS232, จอสี, อินเตอร์เฟสการทํางานภาษาจีน, และสนับสนุนการใส่ข้อมูล USB ท้องถิ่นและภายนอกให้บริการจัดการโปรแกรมและการโอนข้อมูลที่สะดวก.
3. ฟังก์ชันความทรงจําการขาดพลังงาน
ในกรณีการตัดไฟฟ้าโดยไม่คาดคิด หรือการหยุดทํางานอื่น ๆฟังก์ชันความจําการขาดพลังงาน ทําให้ผู้ประกอบการสามารถระบุและซ่อมแซมตําแหน่งการแปรรูปที่ตรงกับรูที่ครบครันครั้งสุดท้ายได้อย่างรวดเร็วลักษณะนี้ลดเวลาในการฟื้นคืนตําแหน่งและทําให้การผลิตสามารถดําเนินการได้อย่างมีประสิทธิภาพจากจุดการแปรรูปที่เหมาะสม
4เลเซอร์อินเตอร์เฟโรเมตร:
เครื่องวัดการขัดแย้งเลเซอร์ RENISHAW จากสหราชอาณาจักรถูกใช้ในการปรับขนาดเครื่องจักรอย่างแม่นยําและการซ้ําการตรวจสอบบอลบาร์:เครื่องจักรทุกเครื่องจะถูกตรวจสอบโดยใช้ระบบ RENISHAW สายกลมจากสหราชอาณาจักรเพื่อประเมินวงกลมและความแม่นยําทางกณิตศาสตร์. การทดสอบการตัด Interpolation วงกลมยังดําเนินการเพื่อตรวจสอบความแม่นยําการแปรรูปสามมิติและผลประกอบการวงกลมการประกันคุณภาพเครื่องจักรที่คงที่และความแม่นยําที่น่าเชื่อถือในการใช้งานจริง.
