รายละเอียดสินค้า:
การชำระเงิน:
|
| ยาวxก: | 2200x1500 มม | ความสูงของโครงสำหรับตั้งสิ่งของ: | 200 มม |
|---|---|---|---|
| หัวสว่านเจาะกระแทกแนวตั้ง: | 13 | รูเทเปอร์แกนหมุน: | ER20 |
| สูงสุด เส้นผ่านศูนย์กลางการเจาะ: | Φ 1-Φ6 มม | ความเร็วแกนหมุน: | 50-12000r/นาที |
| กำลังมอเตอร์แกนเซอร์โว: | 2.2kw | เครื่องแปลงความถี่: | 13*2.2กิโลวัตต์ |

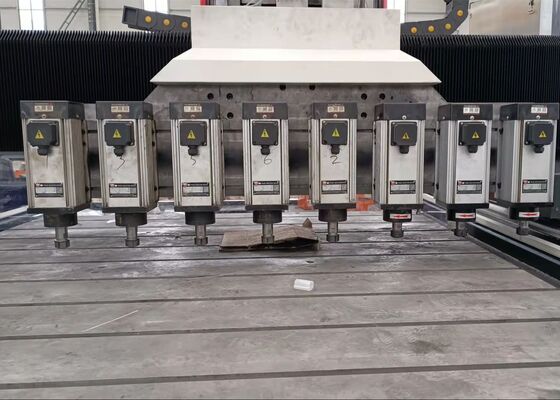

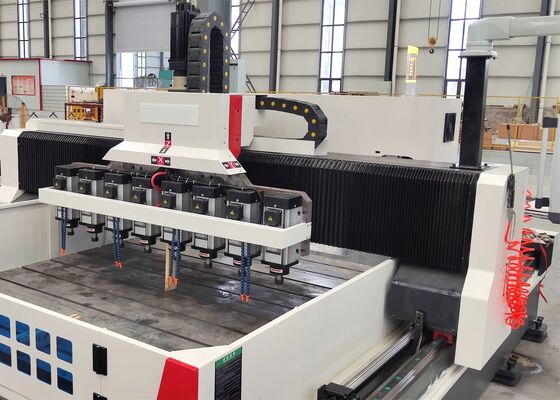

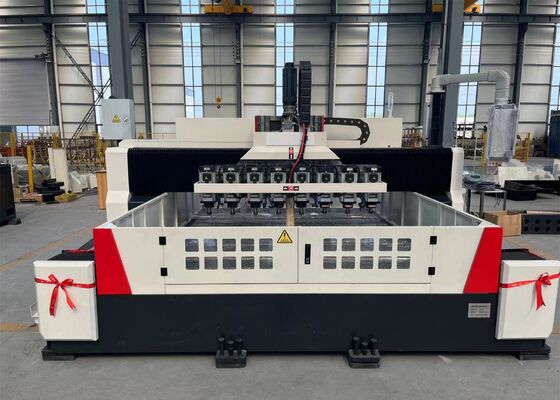

เครื่องเจาะรู CNC แบบ Gantry รุ่น 2215ER20 ขนาดชิ้นงาน 2200*1500 มม.
การใช้งาน:
ใช้สำหรับการเจาะรูที่มีประสิทธิภาพสำหรับชิ้นงาน เช่น แผ่นตะแกรงและแผ่นบาง ภายในช่วงความหนาที่มีประสิทธิภาพ สามารถเจาะรูทะลุได้ทั้งชิ้นงานวัสดุเดี่ยวและวัสดุผสม กระบวนการผลิตควบคุมด้วยระบบดิจิทัล ทำให้การทำงานสะดวกมาก สามารถผลิตแบบอัตโนมัติ ความแม่นยำสูง หลากหลายรูปแบบ และการผลิตจำนวนมาก
การกำหนดค่าพารามิเตอร์:
| ขนาดชิ้นงาน | ย*ก | 2200*1500 มม. |
| ความสูง Gantry | 200 มม. | |
| หัวเจาะแบบ Ram เลื่อนแนวตั้ง | จำนวน | 13 |
| รูเรียวแกนเพลา | ER20 | |
| เส้นผ่านศูนย์กลางการเจาะสูงสุด | Φ 1-Φ6 มม. | |
| ความเร็วรอบแกนเพลา | 50-12000 รอบ/นาที | |
| กำลังมอเตอร์เซอร์โวแกนเพลา | 2.2 กิโลวัตต์ | |
| อินเวอร์เตอร์ | 13*2.2 กิโลวัตต์ | |
| ระยะห่างจากปลายล่างของแกนเพลาถึงโต๊ะทำงาน | 0-200 มม. | |
| การเคลื่อนที่ด้านข้างของหัวเจาะ | ระยะชักแนวนอนสูงสุด | 1500 มม. |
| ความเร็วการเคลื่อนที่ด้านข้าง | 0~7 | |
| กำลังมอเตอร์เซอร์โวสำหรับการเคลื่อนที่ด้านข้าง | 2.4*1 | |
| การเคลื่อนที่ตามยาวของ Gantry | ระยะชักป้อนสูงสุด | 2200 |
| ความเร็วการเคลื่อนที่ป้อน | 0~7 เมตร/นาที | |
| กำลังมอเตอร์เซอร์โวป้อน | 2*2.4 กิโลวัตต์ | |
| การเคลื่อนที่ป้อน Ram แนวตั้ง | ระยะชักสูงสุด | 200 มม. |
| ความเร็วการเคลื่อนที่ | 0~7 เมตร/นาที | |
| กำลังมอเตอร์เซอร์โว | 2.4 กิโลวัตต์*1 (เบรก) | |
| ความแม่นยำในการวางตำแหน่งสามแกน | X/Y/Z/A/B/C | ±0.015/1000 มม. |
| ความแม่นยำในการวางตำแหน่งซ้ำสามแกน | X/Y/Z/A/B/C | ±0.01/1000 มม. |
โครงสร้างเครื่องจักร:
ประกอบด้วยโต๊ะทำงาน, Gantry เคลื่อนที่, Saddle เคลื่อนที่, หัวเจาะหลายหัว, อุปกรณ์หล่อลื่นอัตโนมัติ, อุปกรณ์ป้องกัน, อุปกรณ์ระบายความร้อนแบบหมุนเวียน, ระบบควบคุมดิจิทัล และระบบไฟฟ้า รองรับและนำทางด้วยชุดรางลูกกลิ้ง และขับเคลื่อนด้วยชุดสกรูนำความแม่นยำสูง เครื่องมือเครื่องจักรมีความแม่นยำในการวางตำแหน่งและการทำซ้ำสูง
1. อุปกรณ์หล่อลื่นอัตโนมัติและอุปกรณ์ป้องกัน:
เครื่องมือเครื่องจักรนี้ติดตั้งอุปกรณ์หล่อลื่นอัตโนมัติแบบแรงดันกระจายของไต้หวัน ซึ่งสามารถหล่อลื่นชิ้นส่วนที่เคลื่อนที่ทั้งหมด เช่น รางนำ สกรูนำ และเฟืองโดยอัตโนมัติ โดยไม่ทิ้งจุดบอด และรับประกันอายุการใช้งานของเครื่องมือเครื่องจักร แกน X และ Y ติดตั้งฝาครอบป้องกันฝุ่น และโต๊ะทำงานล้อมรอบด้วยแผงกันน้ำกระเด็น
2. ระบบ CNC ค่าสัมบูรณ์ Keyuan Bus ที่สมบูรณ์
นี่คือระบบเฉพาะสำหรับเครื่องเจาะและกัด CNC ของ Keyuan มอเตอร์ขับเคลื่อนด้วยมอเตอร์เซอร์โวค่าสัมบูรณ์ความแม่นยำสูง มีอินเทอร์เฟซ RS232 หน้าจอสี อินเทอร์เฟซการทำงานภาษาจีน และรองรับการป้อนข้อมูล USB ในพื้นที่/ภายนอก
3. ฟังก์ชันหน่วยความจำปิดเครื่อง:
ในกรณีที่ไฟฟ้าดับกะทันหันหรือการหยุดทำงานอื่นๆ ฟังก์ชันนี้ช่วยให้สามารถเรียกคืนตำแหน่งของรูที่เจาะล่าสุดก่อนไฟฟ้าดับได้อย่างรวดเร็วและสะดวก ผู้ปฏิบัติงานสามารถดำเนินการขั้นต่อไปได้อย่างรวดเร็ว ประหยัดเวลาในการค้นหา
4. เครื่องวัดด้วยเลเซอร์:
ใช้เครื่องวัดด้วยเลเซอร์จากบริษัท RENISHAW ของสหราชอาณาจักรสำหรับการสอบเทียบ ตรวจสอบและชดเชยข้อผิดพลาดระยะพิทช์ การคลอน ความแม่นยำในการวางตำแหน่ง และความแม่นยำในการทำซ้ำอย่างแม่นยำ เพื่อให้มั่นใจในเสถียรภาพแบบไดนามิกและสถิตของเครื่องจักรและความแม่นยำในการผลิต การตรวจสอบ Ballbar: เครื่องจักรแต่ละเครื่องได้รับการตรวจสอบโดยใช้ Ballbar จากบริษัท RENISHAW ของสหราชอาณาจักร เพื่อสอบเทียบความกลมที่แท้จริงและความแม่นยำทางเรขาคณิตของเครื่องจักร และในขณะเดียวกันก็ทำการทดลองตัดวงกลมเพื่อให้แน่ใจว่าความแม่นยำในการผลิตแบบ 3 มิติและความแม่นยำของวงกลมของเครื่องจักร
