รายละเอียดสินค้า:
การชำระเงิน:
|
| ยาวxก: | 13000x1000 มม | ความสูงของโครงสำหรับตั้งสิ่งของ: | 600มม |
|---|---|---|---|
| แกนเรียว: | BT40-150 | เส้นผ่านศูนย์กลางการเจาะสูงสุด: | Φ30 มม |
| ความกว้างของช่องตัว T: | 28มม | เส้นผ่านศูนย์กลางกรีด: | M3-M10 |
| ความเร็วแกนหมุน: | 30~6,000 รอบ/นาที | กำลังมอเตอร์แกนเซอร์โว: | 7.5kw |
| เน้น: | เครื่องเจาะแผ่น CNC ที่ทันสมัย,เครื่องเจาะแผ่น CNC ความเร็วสูง,เครื่องบด CNC บดแผ่น |
||

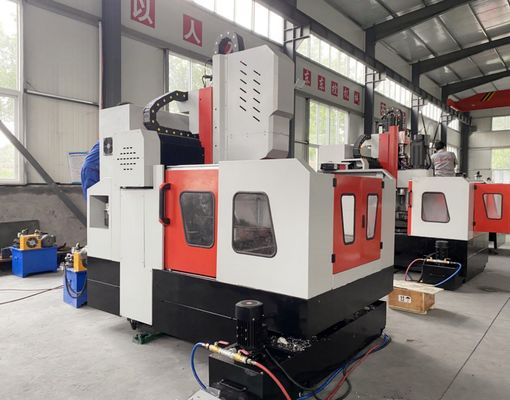

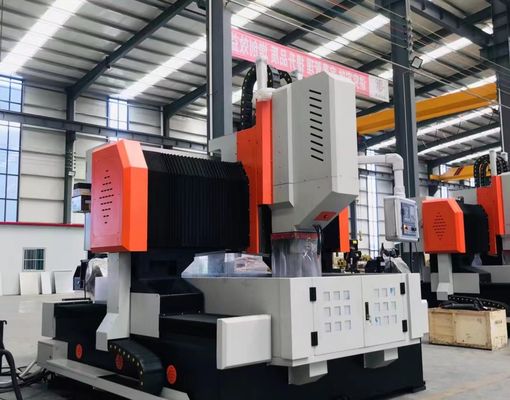

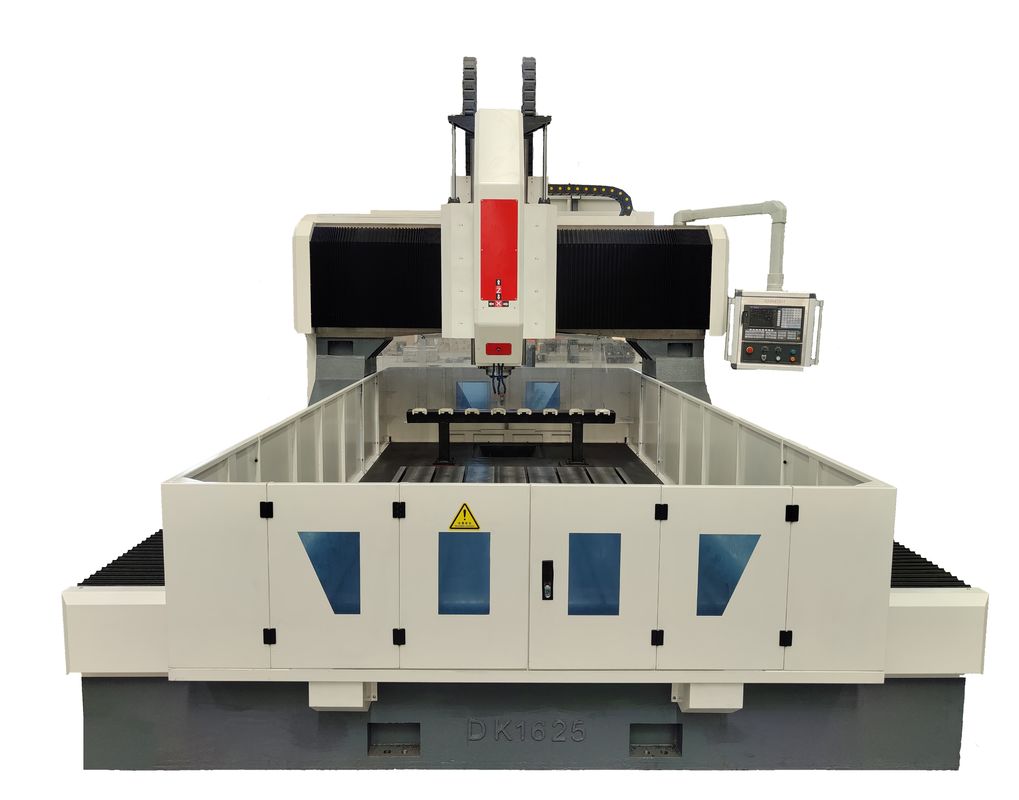

เครื่องเจาะแผ่น CNC ความเร็วสูงและเครื่องบดสําหรับแผ่นเหล็กขนาดใหญ่
การใช้งาน:
เครื่องเจาะและบดแผ่นแบบ gantry CNC นี้ถูกพัฒนาเป็นพิเศษเพื่อดําเนินการกระบวนการแปรรูปที่หลากหลาย รวมถึงการเจาะ, chamfering, tapping, milling และ boringเรื่องแผ่นเหล็กและองค์ประกอบโครงสร้าง. มันให้บริการทางการแก้ไขการประมวลผลรูที่มีประสิทธิภาพสูงสําหรับชิ้นงานต่างๆ เช่น แฟลเลนจ์, ดิสก์, แหวนและโครงสร้างแผ่นภายในช่วงความหนาที่ใช้ได้เครื่องรองรับทั้งรูผ่านและรูตาบอดการแปรรูปและเหมาะสําหรับการแปรรูปวัสดุเดียวและหลายชั้นส่วนประกอบโดยการบูรณาการเทคโนโลยี CNC ที่ทันสมัย อุปกรณ์จะให้บริการที่สะดวกสบาย ความสามารถในการประมวลผลอัตโนมัติ และการผลิตความละเอียดสูงทําให้มันเป็นทางออกที่เหมาะสมสําหรับการผลิตอุตสาหกรรมขนาดใหญ่ที่ต้องการประสิทธิภาพความแม่นยํา และความน่าเชื่อถือ
รายละเอียด:
| ขนาดของชิ้นงาน | LxW | 13000x1000 มิลลิเมตร |
| ความสูงของแกนตารี |
600 มม. (ยังสามารถกําหนดได้ตามมูลนิธิ) |
|
| เตียงทํางาน | ความกว้างของช่อง T | 28 มม. |
| หัวแรงเจาะ | กรณีนี้ | 2 |
| สปินด์เทนเปอร์ | NT1 การประมวลผล | |
|
กว้างเจาะสูงสุด (เหล็กคาร์บอนทั่วไป) |
Φ30 มม. | |
| กว้างกระแทก | M3-M10 | |
| ความเร็วของสปินด์ | 30 ~ 6000 รอบ / นาที | |
| พลังงานของมอเตอร์สปินด์เซอร์โว | 7.5kW | |
| ระยะทางจากปลายล่างของ spindle ไปยังโต๊ะทํางาน | 200-600 มิลลิเมตร | |
|
การเคลื่อนไหวด้านข้างของหัวแรง(แกน X) |
Max.horizontal stroke ความเร็วสูงสุด | ขนาด: 1000 mm |
| ความเร็วการเคลื่อนไหวด้านข้าง | 0 ~ 8 r/min | |
| พลังงานของมอเตอร์เซอร์โวสําหรับการเคลื่อนไหวด้านข้าง | 2.4kW | |
|
การเคลื่อนไหวด้านยาวของ gantry (แกน Y) |
ขนาดสูงสุด | 13000 มม |
| ความเร็วในการเคลื่อนไหวของอาหาร | 0 ~ 8 m/min | |
| พลังการขับเคลื่อน servo motor | 2x2.4kW | |
| การเคลื่อนไหวการให้อาหาร ram แบบตั้ง (แกน Z) | สูงสุด | 300 มม. |
| ความเร็วในการเคลื่อนที่ | 0 ~ 5 m/min | |
| พลังงานของมอเตอร์เซอร์โว | 7.5kW (เบรก) | |
| ความแม่นยําในการตั้งตําแหน่งสามแกน | X/Y/Z/A/B/C | ± 0.015/1000 มม. |
| ความแม่นยําในการตั้งตําแหน่งซ้ําสามแกน | X/Y/Z/A/B/C | ± 0.01/1000 มม |
| ขนาดรวม | LxWxH | 13000x3000x2500 มิลลิเมตร |
ลักษณะสินค้า
1ระบบส่งแม่นยําสูง
เครื่องจักรใช้เส้นทางนําทางและการประกอบสไลเดอร์ความแม่นยําที่ผลิตในไต้หวัน, รับประกันการเคลื่อนไหวแกนเรียบ, ความมั่นคงการเคลื่อนไหวที่ดีและความสามารถในการแบกภาระที่เพิ่มขึ้นสําหรับการใช้งานเครื่องจักรภาระหนัก.
1) แกน X มีเครื่องนําทางเส้น 2 ช่อง ที่ให้บริการทั้งการนําทางด้านข้างและการสนับสนุนโครงสร้าง เพื่อตอบสนองความต้องการในการขุดที่เร็วสูงการเคลื่อนไหวแกนถูกขับเคลื่อนโดย AC servo มอเตอร์รวมกับระบบการส่งลูกกลิ้งความแม่นยําสูง, รับประกันตําแหน่งที่แม่นยําและการเคลื่อนไหวเส้นเรียบ
2) แกน Y ได้ถูกออกแบบด้วยเส้นทางนําทางกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่อง.การปรับปรุงแบบนี้ให้ความแข็งแกร่งและความมั่นคงของโครงสร้างที่โดดเด่นในขณะที่ให้ข้อดี เช่น ความต้านทานการขัดขัดต่ํา ความเร็วในการเดินทางสูง การดูดซึมการสั่นสะเทือนที่ดีและอายุการใช้งานยาวนาน. การเคลื่อนไหว gantry ใช้ระบบขับเคลื่อนร่วมกัน servo สองระบบ, กับ servo มอเตอร์ติดตั้งอยู่ทั้งสองด้านเพื่อขับเคลื่อนสกรูลูกบอลพร้อมกันรับประกันการเคลื่อนไหวที่สynchronous และการทํางานการแปรรูป CNC ที่แม่นยํา.
3) รถขนของสปินด์พร้อมกับเส้นทางนําทางเส้นตรงที่ใช้งานหนักสี่เส้นทาง, ให้ความแข็งแรงที่โดดเด่น, ความแม่นยําในการตั้งตําแหน่งสูง, ผลงานแบบไดนามิกที่ดีและการทํางานที่มั่นคง แม้ในสภาพการแปรรูปความเร็วต่ํา.
2ระบบหล่อลื่นอัตโนมัติและโครงสร้างป้องกัน
เครื่องมีระบบหล่อลื่นแบบอัตโนมัติแบบปริมาตรฐานที่ผลิตในไต้หวัน โดยมีการกระจายความดันที่แม่นยําระบบอัตโนมัติมอบน้ํามันย่อยให้ส่วนประกอบเคลื่อนที่หลักทั้งหมด, รวมถึงเส้นทางนําทาง, ปั่นลูกกลม, และระบบการส่ง rack-and-pinion, รับประกันการครอบคลุมการหล่อลื่นครบวงจรและยืดอายุการใช้งานของส่วนประกอบสําคัญอย่างมีประสิทธิภาพปกป้องฝุ่นที่ติดตั้งบนระบบ X และ Y-Axisขณะที่เครื่องป้องกันน้ํากันน้ําถูกจัดวางรอบโต๊ะทํางาน เพื่อปกป้องโครงสร้างของเครื่องจักรและเพิ่มความน่าเชื่อถือในการทํางาน
3ระบบควบคุม CNC KND ที่ทันสมัย
เครื่องใช้มอเตอร์เซอร์โวสมบูรณ์แบบความแม่นยําสูงสําหรับการควบคุมการขับเคลื่อน และมีอินเตอร์เฟซการสื่อสาร RS232, จอแสดงสี และอินเตอร์เฟสการทํางานภาษาจีนระบบ CNC รองรับการทํางานในท้องถิ่นและการใส่ข้อมูล USB ภายนอก, ให้บริการจัดการโปรแกรมที่สะดวกสบาย, การถ่ายทอดข้อมูลที่ยืดหยุ่น, และการควบคุมการแปรรูปที่มีประสิทธิภาพ
อุปกรณ์อุตสาหกรรมเจาะและเครื่องหมายโลหะแผ่นแผ่น CNC ที่มีความสามารถสูงนี้ถูกออกแบบอย่างละเอียดสําหรับการแปรรูปชุดประเภทแผ่นและชิ้นส่วนโครงสร้างเครื่องจักรกลที่ใช้ในงานประกอบเครื่องจักรกล, ผัง, แหวน, และแผ่นเรียบ, มันมีความต้องการหลักที่ความหนาของชิ้นงานดังกล่าวต้องสอดคล้องอย่างเคร่งครัดกับพารามิเตอร์การแปรรูปที่มีประสิทธิภาพที่กําหนดไว้ของเครื่อง
ในหัตถุดานงานโครงสร้างเหล็ก อุปกรณ์นี้ให้บริการการเจาะแม่นยําและการบดสําหรับแผ่นโครงสร้างและส่วนประกอบเชื่อมสร้างพื้นฐานที่แข็งแกร่งให้กับการประกอบแบบมั่นคงของกรอบเหล็กในภาคพลังงานลมมันให้บริการแก้ไขการแปรรูปความละเอียดสูงสําหรับหอพัดลมและแหลมสําหรับโครงการก่อสร้างสะพาน อุปกรณ์จะประมวลผลสะพานแกรนด์และพราคเกอร์รองรับการเชื่อมต่อที่ทนทานที่ออกแบบให้ทนภาระแบบไดนามิคตลอดอายุการใช้งานที่ยาวนานของสะพาน.
