การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| ยาวxก: | ขนาด 2000 x 2000 มม. | ความสูงของโครงสำหรับตั้งสิ่งของ: | 600มม |
|---|---|---|---|
| แกนเรียว: | BT50-150 | เส้นผ่านศูนย์กลางการเจาะสูงสุด: | φ50มม. |
| ความหนาสูงสุด: | ≤160มม. | เส้นผ่านศูนย์กลางกรีด: | M3-M28 |
| ความกว้างของช่องตัว T: | 28มม | กำลังมอเตอร์แกนเซอร์โว: | 22กิโลวัตต์ |
| เน้น: | เครื่องเจาะแผ่น CNC และเครื่องบด,เครื่องบดเจาะแผ่นหนา CNC,เครื่องเจาะแผ่น CNC อุตสาหกรรม |
||
อุตสาหกรรมความเร็วสูง CNC เครื่องเจาะแผ่นและเครื่องบดสําหรับแผ่นหนา
การใช้งาน:

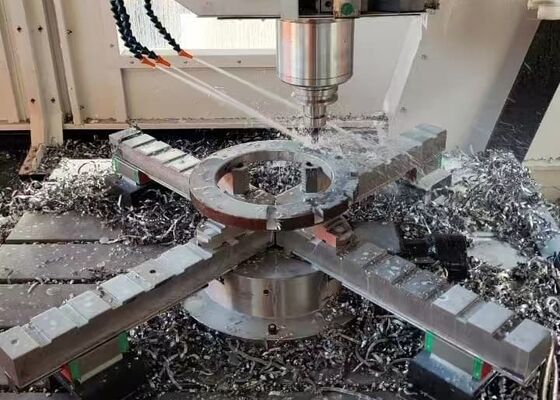

เครื่องเจาะและบดแผ่นแกนทรี CNC ถูกพัฒนาโดยเฉพาะสําหรับการแปรรูปแม่นยําสูงของแผ่นท่อ, flanges, แผ่นเบอร์, ส่วนประกอบของเครื่องแลกเปลี่ยนความร้อนและชิ้นงานประเภทแผ่นที่ใช้ในการแปรรูปปิโตรเคมีหลายชนิด, การผลิตพลังงานนิวเคลียร์, พลังงานลม, การผลิตหม้อ, และการผลิตเหล็กโครงสร้างรวมถึงการเจาะแบบสลับความเร็วสูงด้วยน้ําเย็นภายนอกโดยการบูรณาการเจาะ, chamfering, tapping, milling, และเจาะในแพลตฟอร์มการแปรรูป CNC เดียว, มันให้ความยืดหยุ่นการแปรรูปและประสิทธิภาพการผลิตที่พิเศษ.หัวบดมุมขวาอัตโนมัติ optional เพิ่มความสามารถโดยการทําให้การเจาะด้านที่ประสิทธิภาพการดึงและบดของชิ้นงานที่ซับซ้อน
รายละเอียด:
| รุ่น | PHD2020 | |
| ขนาดของชิ้นงาน | LxW (มม) | ขนาด 2000x2000 |
| ความกว้าง T-slot ของ Workbench (mm) | 28 | |
| หัวแรงเจาะ | กรณีนี้ | 1 |
| สปินด์เทนเปอร์ | NT1 การประมวลผล | |
| กว้างขวางการเจาะสูงสุด (มม) | Φ80 | |
| ความหนาสูงสุด (มม.) | ≤ 250 | |
| กว้างกระแทก | M3-M30 | |
| ความเร็วของสปินด์ (r/min) | 30 ~ 3000 | |
| พลังงานของมอเตอร์สปินด์เซอร์โว (kW) | 22/30 | |
| การเคลื่อนไหวด้านข้างของหัวแรง (แกน X) | ความยาวสูงสุดของกระบวนการแนวราบ (mm) | 2000 |
| ความเร็วการเคลื่อนไหวด้านข้าง (r/min) | 0 ~ 8 | |
| พลังงานของมอเตอร์เซอร์โวสําหรับการเคลื่อนไหวด้านข้าง (kW) | 2.4 | |
| การเคลื่อนไหวด้านยาวของ gantry (แกน Y) | ขนาดความเร็วสูงสุด (mm) | 2000 |
| ความเร็วในการเคลื่อนไหวของอาหาร (m/min) | 0 ~ 8 | |
| พลังงานของมอเตอร์ servo feed (kW) | 2.4 | |
| การเคลื่อนไหวการให้อาหาร ram แบบตั้ง (แกน Z) | ขนาดสูงสุด | 800 |
| ความเร็วในการเคลื่อนที่ (m/min) | 0 ~ 8 | |
| พลังงานของมอเตอร์เซอร์โว (kW) | 2.4 | |
| ความแม่นยําในการตั้งตําแหน่งสามแกน | X/Y/Z/A/B/C (mm) | ± 0.015/1000 |
| ความแม่นยําในการตั้งตําแหน่งซ้ําสามแกน | X/Y/Z/A/B/C (mm) | ± 0.01/1000 |
| ระบบไฟฟ้า | ระบบ CNC | FAGOR/ KND/ GSK |
| เครื่องเปลี่ยนเครื่องมือ | ประเภทแผ่น (ไม่จําเป็น) | ตําแหน่งเครื่องมือ 24 |
| ขนาดรวม | LxWxH (m) | 5.3x3.8x2.7 |
ลักษณะสินค้า

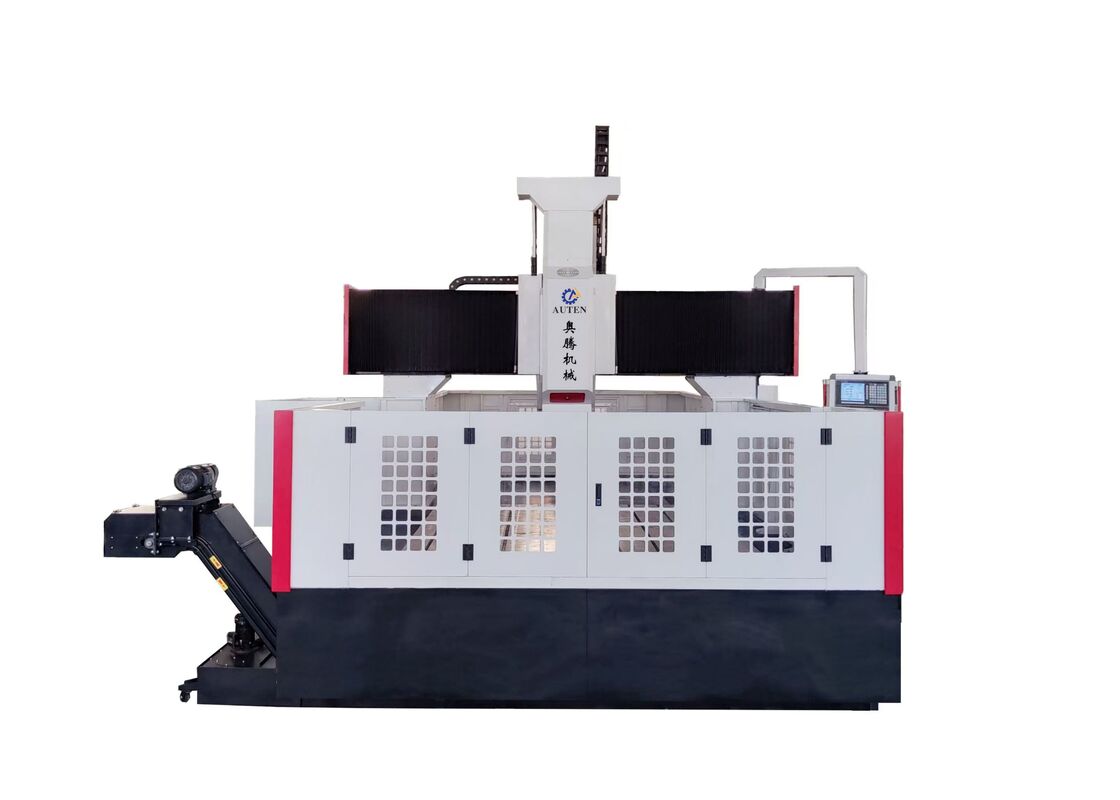

1อุปกรณ์ประกอบโดยหลัก ๆ เป็นเตียงเครื่องยนต์ที่แข็งแกร่ง เครื่องกลไกสไลด์แนวยาว กรอบ gantry หน่วยสไลด์ข้าม ระบบอาหารแนวตั้งระบบหมุนเวียนของน้ําเย็น, ระบบส่งชิปอัตโนมัติ, ระบบหล่อลื่นกลาง, การประกอบ pneumatic, ตู้ควบคุมไฟฟ้า, และโมดูลผู้ช่วยอื่น ๆ.ระบบแปรรูป CNC ประสิทธิภาพสูงที่ออกแบบมาเพื่อการแปรรูปอุตสาหกรรมความแม่นยํา.

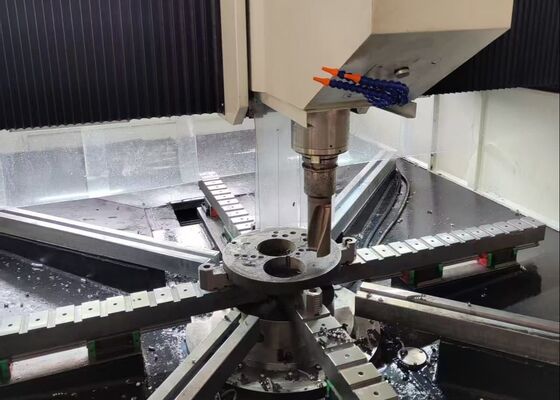

2. หัวหมุนเลื่อนที่ควบคุมโดยเซอร์โวรวมความสามารถในการแปรรูปหลายอย่าง, รวมถึงการเจาะ, reaming, tapping, chamfering, และการบดรูฟฟังก์ชันเหล่านี้สามารถดําเนินการได้เป็นตัวต่อตัวหรือผ่านการทํางานหลายแกนที่ประสานงานเพื่อให้ความสามารถในการประมวลผลสูงสุดสปินเดลใช้สปินเดลปรับปรุงความละเอียดสูง BT50 ที่ผลิตในไต้หวัน และมีกลไกการจับเครื่องมืออัตโนมัติที่ใช้เทคโนโลยีสปริงดิสค์การปลดปล่อยเครื่องมือไฮดรอลิก ทําให้การเปลี่ยนเครื่องมือเจาะและบดเร็วและสะดวกสบาย, ลดเวลาเปลี่ยนเครื่องมือได้อย่างมีประสิทธิภาพ และปรับปรุงประสิทธิภาพการผลิตโดยรวม
3การนําทางเส้นตรงความแม่นยําสูงถูกติดตั้งผ่านแกนการเคลื่อนไหวทั้งหมดหลักเพื่อให้แน่ใจว่าการเคลื่อนไหวเรียบร้อย, ความแข็งแรงที่ดีเยี่ยม, และการทํางานตําแหน่งที่แม่นยําระบบการขับเคลื่อนอาหารใช้ AC servo มอเตอร์รวมกับการส่งเข็มขัด synchronous และกลไกลูกกลมความแม่นยําส่งผลให้มีความแม่นยําในการตั้งตําแหน่งที่โดดเด่น ความสามารถในการซ้ําซ้ําที่ดีกว่า และผลงานการแปรรูปที่ยาวนานที่มั่นคง
4. เครื่องนอนและโครงสร้าง gantry ถูกผลิตจากเหล็กอัดคุณภาพสูงหรือภารกิจหนักองค์ประกอบโครงสร้างที่สําคัญทั้งหมดได้รับการผสมผสานความเครียดที่อุณหภูมิสูงผ่านกระบวนการผลิตที่ทันสมัยนี้ เครื่องจะบรรลุความแข็งทางโครงสร้างที่พิเศษความมั่นคงด้านมิติที่เพิ่มขึ้น, และความแม่นยําในการแปรรูปที่น่าเชื่อถืออย่างต่อเนื่อง ตลอดอายุการใช้งานทั้งหมด
เครื่องเจาะและบดแผ่นแกนทรี CNC เป็นวิธีการแปรรูป CNC ที่มีประสิทธิภาพสูง โดยเฉพาะเจาะจงสําหรับการแปรรูปองค์ประกอบประเภทแผ่นและส่วนเหล็กโครงสร้างด้วยความแม่นยํามันเป็นที่เหมาะสมอย่างกว้างขวางสําหรับการแปรรูป flanges, ดิสก์, แหวน, แผ่นเรียบ, และชิ้นงานอื่น ๆ ที่คล้ายกันภายในช่วงการแปรรูปที่กําหนดและความสามารถในการแปรรูปหลายฟังก์ชันที่ครบวงจร, เครื่องนี้เป็นทางออกที่มีประสิทธิภาพและน่าเชื่อถือสําหรับการใช้งานอุตสาหกรรมที่ต้องการความแม่นยําสูง, ผลิต, และความมั่นคงในการทํางาน.
ในโรงงานผลิตเหล็กโครงสร้าง อุปกรณ์จะดําเนินการเจาะและบดความละเอียดสูงบนแผ่นโครงสร้าง, แผ่นรากฐานและองค์ประกอบการเชื่อมจําหน่ายชิ้นส่วนที่ผ่านการแปรรูปอย่างแม่นยําเพื่อการประกอบโครงสร้างเหล็กที่มีประสิทธิภาพในอุตสาหกรรมพลังงานลม, มันถูกนําไปใช้อย่างกว้างขวางในการแปรรูปส่วนหอเอกมัยลมและส่วนประกอบ flange กว้างรับประกันความแม่นยําด้านมิติที่ดีที่สุดและความสมบูรณ์แบบของโครงสร้างภายใต้สภาพการทํางานที่ท้าทาย, รวมถึงภาระลมที่หนักและความแตกต่างของอุณหภูมิที่สําคัญ. ในการใช้งานในการก่อสร้างสะพาน เครื่องนี้ถูกนําไปใช้อย่างแพร่หลายในการแปรรูปแกะสะพาน, แผ่นสลับ,และสอดคล้ององค์ประกอบโครงสร้าง, ผลิตเชื่อมต่อความแข็งแรงและทนทานสูง สามารถทนภาระไดนัมิกระยะยาวความน่าเชื่อถือในการใช้งานและอายุการใช้งานของโครงการสะพานและโครงการพื้นฐานขนาดใหญ่
