การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| ยาวxก: | ขนาด 2000 x 2000 มม. | ความสูงของโครงสำหรับตั้งสิ่งของ: | 600มม |
|---|---|---|---|
| แกนเรียว: | BT50-150 | เส้นผ่านศูนย์กลางการเจาะสูงสุด: | φ50มม. |
| ความหนาสูงสุด: | ≤160มม. | เส้นผ่านศูนย์กลางกรีด: | M3-M28 |
| ความกว้างของช่องตัว T: | 28มม | กำลังมอเตอร์แกนเซอร์โว: | 22กิโลวัตต์ |
| เน้น: | เครื่องเจาะแผ่น CNC และเครื่องบด,เครื่องเจาะแผ่น CNC ผลิตสูง,เครื่องเจาะแผ่น CNC |
||

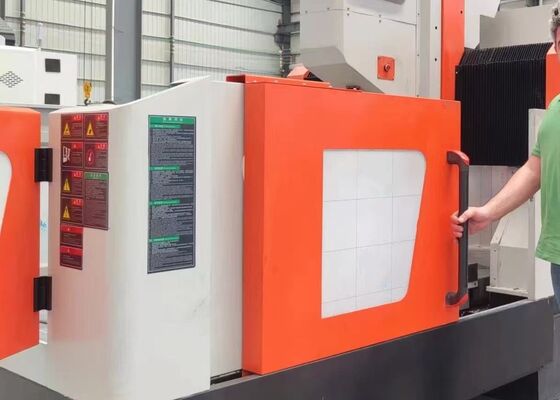

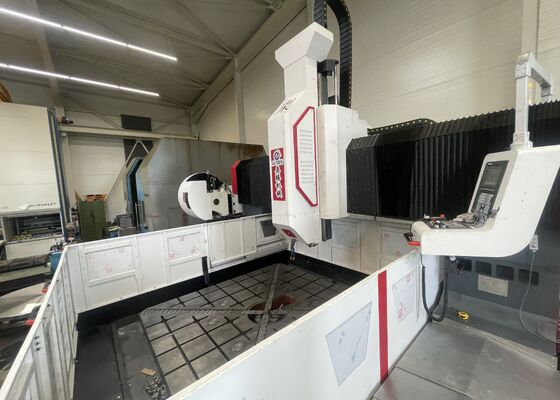

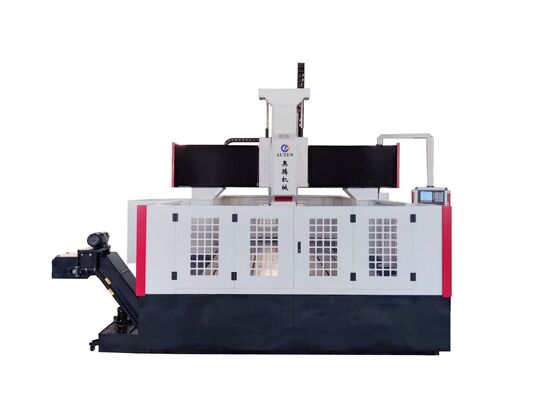

เครื่องเจาะและบดแผ่น CNC ที่มีผลผลิตสูง สําหรับการผลิตฟลเลนจ์
การใช้งาน:
เครื่องเจาะและบดแผ่นแกนทรี CNC ถูกออกแบบมาเพื่อการแปรรูปความแม่นยําสูงของแผ่นท่อ, แฟลเลนจ์, แผ่นเบอร์, เครื่องแลกเปลี่ยนความร้อนและส่วนประกอบชนิดแผ่นต่าง ๆ ที่ใช้ในอุตสาหกรรมรวมถึงวิศวกรรมปิโตรเคมี, พลังงานนิวเคลียร์ พลังงานลม การผลิตหม้อร้อน และการผลิตเหล็กโครงสร้างเครื่องสนับสนุนการเจาะคาร์บิดความเร็วสูงด้วยน้ํามันเย็นผ่าน spindle รวมถึงการเจาะ twist ความเร็วสูงด้วยการจําหน่ายน้ํามันเย็นภายนอกโดยการบูรณาการเจาะ, chamfering, tapping, milling, และเจาะในระบบเครื่องจักร CNC หนึ่ง, มันให้ความยืดหยุ่นและประสิทธิภาพการผลิตที่โดดเด่น.การติดตั้งมุมขวาอัตโนมัติ optional เพิ่มความสามารถการแปรรูป, ทําให้สามารถเจาะด้านที่ประสิทธิภาพ, ท็อป, และบดส่วนประกอบที่ซับซ้อน.
รายละเอียด:
| รุ่น | PHD2020 | |
| ขนาดของชิ้นงาน | LxW (มม) | ขนาด 2000x2000 |
| ความกว้าง T-slot ของ Workbench (mm) | 28 | |
| หัวแรงเจาะ | กรณีนี้ | 1 |
| สปินด์เทนเปอร์ | NT1 การประมวลผล | |
| กว้างขวางการเจาะสูงสุด (มม) | Φ80 | |
| ความหนาสูงสุด (มม.) | ≤ 250 | |
| กว้างกระแทก | M3-M30 | |
| ความเร็วของสปินด์ (r/min) | 30 ~ 3000 | |
| พลังงานของมอเตอร์สปินด์เซอร์โว (kW) | 22/30 | |
| การเคลื่อนไหวด้านข้างของหัวแรง (แกน X) | ความยาวสูงสุดของกระบวนการแนวราบ (mm) | 2000 |
| ความเร็วการเคลื่อนไหวด้านข้าง (r/min) | 0 ~ 8 | |
| พลังงานของมอเตอร์เซอร์โวสําหรับการเคลื่อนไหวด้านข้าง (kW) | 2.4 | |
| การเคลื่อนไหวด้านยาวของ gantry (แกน Y) | ขนาดความเร็วสูงสุด (mm) | 2000 |
| ความเร็วในการเคลื่อนไหวของอาหาร (m/min) | 0 ~ 8 | |
| พลังงานของมอเตอร์ servo feed (kW) | 2.4 | |
| การเคลื่อนไหวการให้อาหาร ram แบบตั้ง (แกน Z) | ขนาดสูงสุด | 800 |
| ความเร็วในการเคลื่อนที่ (m/min) | 0 ~ 8 | |
| พลังงานของมอเตอร์เซอร์โว (kW) | 2.4 | |
| ความแม่นยําในการตั้งตําแหน่งสามแกน | X/Y/Z/A/B/C (mm) | ± 0.015/1000 |
| ความแม่นยําในการตั้งตําแหน่งซ้ําสามแกน | X/Y/Z/A/B/C (mm) | ± 0.01/1000 |
| ระบบไฟฟ้า | ระบบ CNC | FAGOR/ KND/ GSK |
| เครื่องเปลี่ยนเครื่องมือ | ประเภทแผ่น (ไม่จําเป็น) | ตําแหน่งเครื่องมือ 24 |
| ขนาดรวม | LxWxH (m) | 5.3x3.8x2.7 |
ลักษณะสินค้า
1. เครื่องประกอบโดยหลัก ๆ จากฐานเครื่องทํางานหนัก, รวมสไลด์แนวนอน, กรอบ gantry, สไลด์ข้าม, กลไกอาหารตั้ง, หัวหมุนเจาะและการบด, โต๊ะทํางานระบบหมุนเวียนของน้ําเย็น, ระบบขนส่งชิปอัตโนมัติ, หน่วยปรับน้ํามันกลาง, ระบบปนูเมติก, ตู้ควบคุมไฟฟ้า, และส่วนประกอบช่วย, ให้บริการที่สมบูรณ์แบบ, การแก้ไขการแปรรูปที่มีประสิทธิภาพสูง.
2หัวหมุนเลื่อนที่ควบคุมด้วยเซอร์โวถูกออกแบบมาเพื่อดําเนินการเจาะ, reaming, tapping, chamfering และ slot millingมันสามารถทํางานเป็นอิสระหรือประสานงานกับแกน CNC หลายแกนเพื่อเพิ่มความยืดหยุ่นการแปรรูปสปินเดลมีสปินเดล BT50 ของไต้หวันที่มีความแม่นยําสูง มีระบบน้ําเย็นภายในและกลไก clamping เครื่องมืออัตโนมัติสปริงดิสก์การปล่อยเครื่องมือไฮดรอลิก ทําให้การเปลี่ยนเครื่องมือเจาะและเจาะได้อย่างรวดเร็วและสะดวก, ปรับปรุงประสิทธิภาพการแปรรูปและลดเวลาหยุดทํางานให้น้อยที่สุด
3การนําทางเส้นตรงความแม่นยําสูงถูกติดตั้งในเครื่องจักรทั้งหมด เพื่อให้แน่ใจว่าการเคลื่อนไหวเรียบร้อย ความแข็งแรงสูง และความแม่นยําการเคลื่อนไหวที่พิเศษอุปกรณ์การให้อาหารถูกขับเคลื่อนโดย AC servo มอเตอร์ผ่านเข็มขัดร่วมกับระบบลูกกลิ้งความแม่นยํา, ส่งผลิตความแม่นยําในการตั้งตําแหน่งที่โดดเด่น, สามารถซ้ําได้, และการทํางานที่มั่นคงในระยะยาว
4. ฐานเครื่องจักรและกรอบ gantry ถูกผลิตจากเหล็กอัดชั้นนําหรือโครงสร้างแผ่นเหล็ก welded งานหนักองค์ประกอบโครงสร้างหลักทั้งหมดได้รับการรักษาความเครียดความร้อนสูงก่อนการแปรรูปการแปรรูปความแม่นยําสุดท้ายให้ความแข็งแกร่งโครงสร้างที่ดีเยี่ยม ความมั่นคงด้านมิติที่ดีและความแม่นยําในการแปรรูปที่คงที่ตลอดอายุการใช้งานของเครื่อง.
เครื่องเจาะและบดแผ่น CNC Gantry เป็นศูนย์แปรรูป CNC ที่มีประสิทธิภาพสูงที่พัฒนาโดยเฉพาะสําหรับการแปรรูปองค์ประกอบแผ่นและชิ้นงานโครงสร้างด้วยความแม่นยํามันเป็นที่เหมาะสมสําหรับการแปรรูป flangesกล่อง, แหวน, แผ่นเรียบ, และส่วนประกอบที่คล้ายกันภายในความสามารถในการแปรรูปที่กําหนดของเครื่อง.และความสามารถในการแปรรูปหลายฟังก์ชัน, มันเป็นทางออกที่เหมาะสมสําหรับการใช้งานในอุตสาหกรรมที่ต้องการความละเอียดสูงและประสิทธิภาพการผลิตสูง
ในสถานที่ผลิตเหล็กโครงสร้าง เครื่องทําการเจาะแม่นยําและบดแผ่นโครงสร้าง, แผ่นฐานและองค์ประกอบการเชื่อมจําหน่ายส่วนประกอบที่แปรรูปแม่นยําเพื่อการประกอบกรอบเหล็กที่ประสิทธิภาพภายในอุตสาหกรรมพลังงานลม, มันถูกนําไปใช้อย่างแพร่หลายสําหรับการแปรรูปส่วนหอเอกมัยลมและการประกอบ flange กว้างรับประกันความแม่นยําด้านมิติที่ดีและความน่าเชื่อถือของโครงสร้างภายใต้สภาพแวดล้อมการทํางานที่ต้องการในโครงการก่อสร้างสะพาน อุปกรณ์นี้ถูกใช้อย่างแพร่หลายในการแปรรูปแกรมสะพาน, แผ่นสลับ,และสนับสนุนสมาชิกโครงสร้าง, สร้างเชื่อมต่อที่ทนทานและแข็งแรงสูง สามารถทนความจางยาวนานและอายุการใช้งานที่ยืดหยุ่นของพื้นฐานสะพานขนาดใหญ่.
