การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| ยาวxก: | ขนาด 2000 x 2000 มม. | ความสูงของโครงสำหรับตั้งสิ่งของ: | 600มม |
|---|---|---|---|
| แกนเรียว: | BT50-150 | เส้นผ่านศูนย์กลางการเจาะสูงสุด: | φ50มม. |
| ความหนาสูงสุด: | ≤160มม. | เส้นผ่านศูนย์กลางกรีด: | M3-M28 |
| ความกว้างของช่องตัว T: | 28มม | กำลังมอเตอร์แกนเซอร์โว: | 22กิโลวัตต์ |

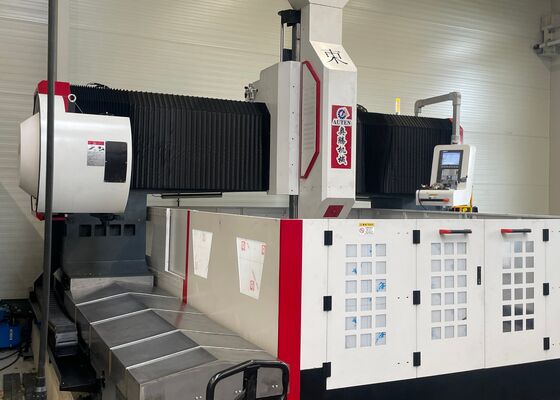

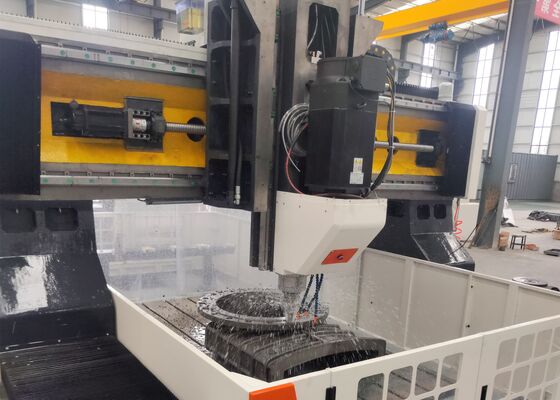

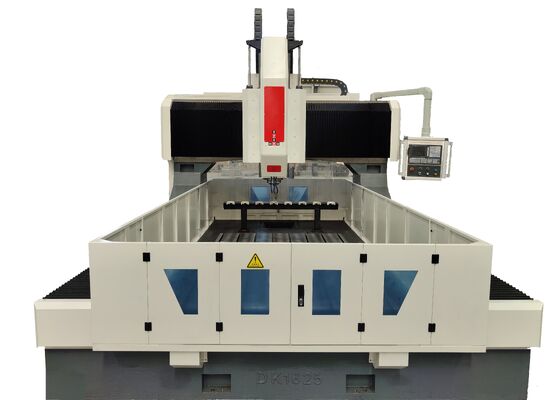

เครื่องคว้านรู CNC Gantry-Type แบบแยกส่วน รุ่น PHD2020
แอปพลิเคชัน: :
เครื่องเจาะและกัดแบบโครงสำหรับตั้งสิ่งของ CNC สำหรับแผ่นเหล็กนั้นใช้เป็นหลักในการตัดเฉือนแผ่นท่อ หน้าแปลน แบริ่ง เครื่องแลกเปลี่ยนความร้อน และส่วนประกอบอื่นๆ ในอุตสาหกรรมต่างๆ เช่น ปิโตรเคมี พลังงานนิวเคลียร์ พลังงานลม หม้อไอน้ำ และโครงสร้างเหล็ก รองรับการเจาะความเร็วสูงโดยใช้ดอกสว่านคาร์ไบด์ที่มีการระบายความร้อนภายในหรือสว่านบิดความเร็วสูงที่มีการระบายความร้อนภายนอก เครื่องจักรมีฟังก์ชันต่างๆ ที่ครอบคลุม รวมถึงการเจาะ การลบมุม การต๊าป การกัด และการคว้าน นอกจากนี้ ยังสามารถเลือกติดตั้งหัวมุมฉากอัตโนมัติเพื่อดำเนินการเจาะด้านข้าง การต๊าป และการกัดได้อีกด้วย
ข้อมูลจำเพาะ:
| แบบอย่าง | ปริญญาเอก2563 | |
| ขนาดชิ้นงาน | ยาวxกว้าง (มม.) | 2000x2000 |
| ความกว้างช่อง T ของ Workbench (มม.) | 28 | |
| หัวเจาะไฟฟ้า | จำนวน | 1 |
| แกนเรียว | 50 บาท | |
| สูงสุด เส้นผ่านศูนย์กลางการเจาะ (มม.) | Φ80 | |
| สูงสุด ความหนา (มม.) | ≤250 | |
| เส้นผ่านศูนย์กลางกรีด | M3-M30 | |
| ความเร็วแกนหมุน (รอบ/นาที) | 30~3000 | |
| กำลังมอเตอร์เซอร์โวแกนหมุน (kW) | 22/30 | |
| การเคลื่อนที่ด้านข้างของหัวกำลัง (แกน X) | สูงสุด จังหวะแนวนอน (มม.) | 2000 |
| ความเร็วการเคลื่อนที่ด้านข้าง (รอบ/นาที) | 0~8 | |
| กำลังเซอร์โวมอเตอร์สำหรับการเคลื่อนที่ด้านข้าง (kW) | 2.4 | |
| การเคลื่อนที่ตามแนวยาวของโครงสำหรับตั้งสิ่งของ (แกน Y) | สูงสุด จังหวะการป้อน (มม.) | 2000 |
| ความเร็วในการเคลื่อนที่ของฟีด (m/min) | 0~8 | |
| กำลังป้อนเซอร์โวมอเตอร์ (kW) | 2.4 | |
| การเคลื่อนที่ของฟีด ram แนวตั้ง (แกน Z) | สูงสุด จังหวะ (มม.) | 800 |
| ความเร็วในการเคลื่อนที่ (ม./นาที) | 0~8 | |
| กำลังเซอร์โวมอเตอร์ (กิโลวัตต์) | 2.4 | |
| ความแม่นยำของตำแหน่งสามแกน | X/Y/Z/A/B/C (มม.) | ±0.015/1000 |
| ความแม่นยำของตำแหน่งซ้ำสามแกน | X/Y/Z/A/B/C (มม.) | ±0.01/1000 |
| ระบบไฟฟ้า | ระบบซีเอ็นซี | FAGOR/ KND/ GSK |
| ตัวเปลี่ยนเครื่องมือ | ประเภทแผ่นดิสก์ (ไม่จำเป็น) | ตำแหน่งเครื่องมือ 24 ตำแหน่ง |
| ขนาดโดยรวม | ยาวxกว้างxสูง (ม.) | 5.3x3.8x2.7 |
คุณสมบัติของผลิตภัณฑ์
1. เครื่องเจาะเพลทและหน้าแปลน เครื่องกัด และเครื่องทำเครื่องหมายประกอบด้วยส่วนประกอบสำคัญหลายประการ รวมถึงฐาน ตัวเลื่อนตามยาว โครงสำหรับตั้งสิ่งของ ตัวเลื่อนตามขวาง หน่วยป้อนแนวตั้ง แกนหมุนสำหรับเจาะและกัด โต๊ะทำงาน ระบบระบายความร้อน ระบบกำจัดเศษอัตโนมัติ ระบบหล่อลื่นอัตโนมัติ ระบบนิวแมติก ระบบไฟฟ้า และองค์ประกอบที่สำคัญอื่นๆ
2. หัวกำลังเจาะแบบเลื่อนที่ขับเคลื่อนด้วยเซอร์โวของเครื่องตัดแผ่นเหล็ก CNC มีความสามารถในการเจาะ การรีม การต๊าป การลบมุม และการกัดร่อง สามารถทำงานร่วมกับหน่วยงานอื่นหรือทำงานอิสระก็ได้ แกนหมุนเจาะมาพร้อมกับแกนหมุนที่ผลิตในไต้หวันที่มีความแม่นยำสูง (ระบายความร้อนภายใน) พร้อมด้วยเทเปอร์ BT50 และมีกลไกการเจาะอัตโนมัติแบบสปริงผีเสื้อ การออกแบบนี้ช่วยให้เปลี่ยนเครื่องมือได้สะดวกผ่านก้านสูบและระบบปลดเครื่องมือกระบอกไฮดรอลิก ทำให้สามารถสลับระหว่างดอกสว่านและหัวกัดได้อย่างรวดเร็ว
3. เครื่องเจาะและทำเครื่องหมายถูกสร้างขึ้นด้วยเส้นบอกแนวที่มีความแม่นยำสูง ให้การเคลื่อนไหวที่ราบรื่นและแม่นยำ เซอร์โวมอเตอร์ AC ขับเคลื่อนสายพานซิงโครนัสและชุดบอลสกรูที่มีความแม่นยำ ทำให้มั่นใจได้ถึงความแม่นยำในการวางตำแหน่งที่ยอดเยี่ยม
4. โครงและโครงสำหรับตั้งสิ่งของของโครงสำหรับตั้งสิ่งของแผ่นโลหะผลิตจากการหล่อหรือแผ่นเหล็กคุณภาพสูงที่เชื่อม ส่วนประกอบเหล่านี้ผ่านการอบอ่อนที่อุณหภูมิสูงก่อนการตัดเฉือน ตามด้วยกระบวนการอบอ่อนขั้นที่สองหลังจากการเก็บผิวกึ่งละเอียดเพื่อบรรเทาความเครียดภายใน จากนั้นจึงกลึงด้วยเครื่องจักรอย่างแม่นยำเพื่อให้มั่นใจถึงความแม่นยำและความเสถียรของโครงสร้างที่สม่ำเสมอ
เครื่องตัดเพลทโครงสำหรับตั้งสิ่งของ CNC เป็นระบบอุตสาหกรรมที่มีประสิทธิภาพสูง ได้รับการออกแบบมาอย่างพิถีพิถันเพื่อการตัดเฉือนส่วนประกอบรูปทรงเพลทและส่วนประกอบโครงสร้างอย่างแม่นยำ ได้รับการออกแบบทางวิศวกรรมมาโดยเฉพาะเพื่อจัดการกับชิ้นงาน เช่น หน้าแปลน จาน วงแหวน และแผ่นเรียบ โดยมีเงื่อนไขว่าความหนาของวัสดุอยู่ภายในความสามารถในการตัดเฉือนที่มีประสิทธิภาพที่ระบุของเครื่องจักร
ในโรงปฏิบัติงานการผลิตโครงสร้างเหล็ก เครื่องเจาะเพลทนี้ดำเนินการเจาะและกัดแผ่นโครงสร้างและส่วนประกอบเชื่อมต่ออย่างแม่นยำ มอบรากฐานที่เชื่อถือได้สำหรับการประกอบโครงเหล็กที่มั่นคง ภายในภาคส่วนพลังงานลม ให้การตัดเฉือนเสาและหน้าแปลนกังหันลมที่มีความแม่นยำสูง ซึ่งเป็นกระบวนการสำคัญที่ทำให้มั่นใจได้ว่าส่วนประกอบเหล่านี้สามารถทนต่อสภาวะแวดล้อมที่มีความต้องการสูง รวมถึงลมที่สูงและความผันผวนของอุณหภูมิ ในโครงการก่อสร้างสะพาน เครื่องจักรจะประมวลผลคานสะพานและส่วนรองรับ อำนวยความสะดวกในการสร้างการเชื่อมต่อที่มั่นคงและทนทาน สามารถรองรับโหลดแบบไดนามิกตลอดอายุการใช้งานของสะพาน
