การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| ยาวxก: | ขนาด 2000 x 2000 มม. | ความสูงของโครงสำหรับตั้งสิ่งของ: | 600มม |
|---|---|---|---|
| แกนเรียว: | BT50-150 | เส้นผ่านศูนย์กลางการเจาะสูงสุด: | φ50มม. |
| ความหนาสูงสุด: | ≤160มม. | เส้นผ่านศูนย์กลางกรีด: | M3-M28 |
| ความกว้างของช่องตัว T: | 28มม | กำลังมอเตอร์แกนเซอร์โว: | 22กิโลวัตต์ |

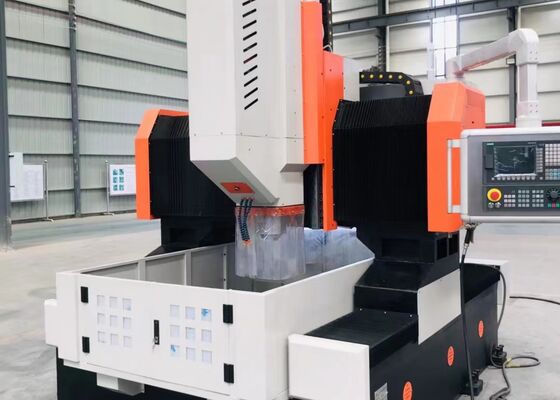

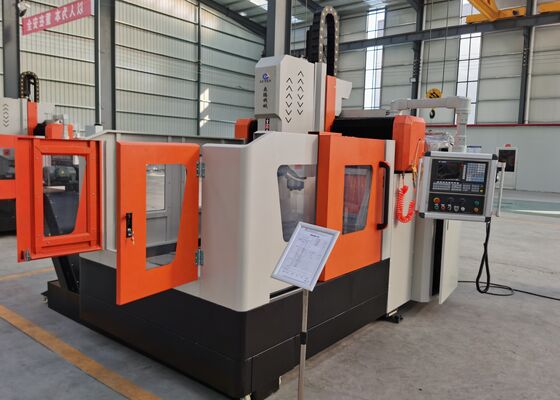

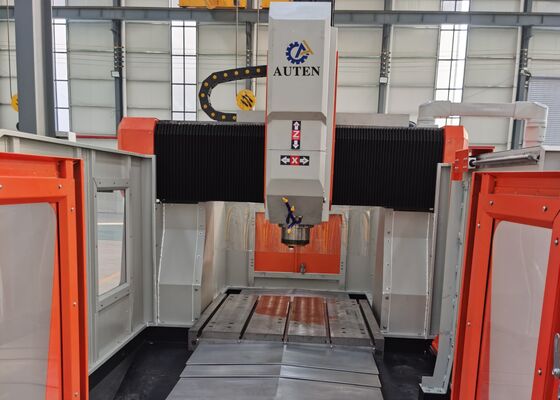

การผลิตพลังงานจากลม ใช้เครื่องเจาะขนาดเล็ก Cnc Flange
การใช้งาน:
เครื่องเจาะและบดแบบ CNC ประเภท gantry สําหรับแผ่นเหล็กถูกใช้เป็นหลักในการแปรรูปแผ่นท่อ, flanges, หมอน, เครื่องแลกเปลี่ยนความร้อนและส่วนประกอบอื่น ๆ ในอุตสาหกรรม เช่น ปิโตรเคมี, พลังงานนิวเคลียร์, พลังงานลม, เครื่องปั่น, และโครงสร้างเหล็ก. มันรองรับการเจาะความเร็วสูงโดยใช้เครื่องเจาะคาร์ไบด์ที่มีการเย็นภายในหรือเครื่องเจาะการบิดความเร็วสูงที่มีการเย็นภายนอก.เครื่องมีฟังก์ชันหลากหลาย, รวมถึงการเจาะ, chamfering, tapping, milling, และเจาะ. นอกจากนี้มันสามารถได้รับการแต่งตั้งเป็นตัวเลือกด้วยหัวมุมขวาอัตโนมัติในการดําเนินการด้านเจาะ, tapping,และการบด.
รายละเอียด:
| รุ่น | PHD2020 | |
| ขนาดของชิ้นงาน | LxW (มม) | ขนาด 2000x2000 |
| ความกว้าง T-slot ของ Workbench (mm) | 28 | |
| หัวแรงเจาะ | กรณีนี้ | 1 |
| สปินด์เทนเปอร์ | NT1 การประมวลผล | |
| กว้างขวางการเจาะสูงสุด (มม) | Φ80 | |
| ความหนาสูงสุด (มม.) | ≤ 250 | |
| กว้างกระแทก | M3-M30 | |
| ความเร็วของสปินด์ (r/min) | 30 ~ 3000 | |
| พลังงานของมอเตอร์สปินด์เซอร์โว (kW) | 22/30 | |
| การเคลื่อนไหวด้านข้างของหัวแรง (แกน X) | ความยาวสูงสุดของกระบวนการแนวราบ (mm) | 2000 |
| ความเร็วการเคลื่อนไหวด้านข้าง (r/min) | 0 ~ 8 | |
| พลังงานของมอเตอร์เซอร์โวสําหรับการเคลื่อนไหวด้านข้าง (kW) | 2.4 | |
| การเคลื่อนไหวด้านยาวของ gantry (แกน Y) | ขนาดความเร็วสูงสุด (mm) | 2000 |
| ความเร็วในการเคลื่อนไหวของอาหาร (m/min) | 0 ~ 8 | |
| พลังงานของมอเตอร์ servo feed (kW) | 2.4 | |
| การเคลื่อนไหวการให้อาหาร ram แบบตั้ง (แกน Z) | ขนาดสูงสุด | 800 |
| ความเร็วในการเคลื่อนที่ (m/min) | 0 ~ 8 | |
| พลังงานของมอเตอร์เซอร์โว (kW) | 2.4 | |
| ความแม่นยําในการตั้งตําแหน่งสามแกน | X/Y/Z/A/B/C (mm) | ± 0.015/1000 |
| ความแม่นยําในการตั้งตําแหน่งซ้ําสามแกน | X/Y/Z/A/B/C (mm) | ± 0.01/1000 |
| ระบบไฟฟ้า | ระบบ CNC | FAGOR/ KND/ GSK |
| เครื่องเปลี่ยนเครื่องมือ | ประเภทแผ่น (ไม่จําเป็น) | ตําแหน่งเครื่องมือ 24 |
| ขนาดรวม | LxWxH (m) | 5.3x3.8x2.7 |
ลักษณะสินค้า
1. เครื่องเจาะแผ่นและแฟลนจ์, เครื่องบด, และเครื่องหมายประกอบด้วยส่วนประกอบหลักหลายส่วน, รวมถึงฐาน, สไลด์ยาว, gantry, สไลด์ข้าม, หน่วยอาหารตั้งเครื่องเจาะและบด, โต๊ะทํางาน, ระบบเย็น, ระบบการถอดชิปอัตโนมัติ, ระบบการเลื่อนอัตโนมัติ, ระบบปนูเมติก, ระบบไฟฟ้า, และองค์ประกอบสําคัญอื่น ๆ
2. หัวแรงเจาะเลื่อนที่ขับเคลื่อนโดยเซอร์โวของเครื่องตัดแผ่นเหล็ก CNC สามารถดําเนินการเจาะ, reaming, tapping, chamfering และการเจาะ grooveมันสามารถทํางานได้ทั้งในความประสานงานกับหน่วยอื่น ๆ หรือเป็นอิสระหมุนเจาะติดกับหมุนเจาะระดับความละเอียดสูงที่ผลิตในไต้หวัน (ความเย็นภายใน) ที่มีเครื่องเจาะ BT50 และรวมกลไกการเจาะอัตโนมัติสปริงกระพริกกระพริกการออกแบบนี้ทําให้การเปลี่ยนเครื่องมือที่สะดวกสบายผ่านไม้เชื่อมและระบบการปล่อยเครื่องมือไฮดรอลิกกระบอก, ทําให้สามารถเปลี่ยนระหว่างเครื่องเจาะและเครื่องตัด
3. เครื่องเจาะและเครื่องหมายถูกสร้างขึ้นด้วยการนําเส้นตรงความแม่นยําสูง, รับประกันการเคลื่อนไหวเรียบร้อยและแม่นยํา,ให้ความแม่นยําในการตั้งตําแหน่งที่โดดเด่น
4. กรอบและ gantry ของเครื่อง gantry แผ่นโลหะถูกสร้างขึ้นจาก castings หรือ welded แผ่นเหล็กระดับสูง ส่วนประกอบเหล่านี้ได้รับการ annealing อุณหภูมิสูงก่อนการแปรรูปจากนั้นมีการทํากระบวนการผสมผสานครั้งที่สองหลังจากทําครึ่งเสร็จเพื่อบรรเทาความเครียดภายในจากนั้นพวกเขาจะถูกแปรรูปแม่นยําเพื่อให้แน่ใจว่าความแม่นยําและความมั่นคงของโครงสร้าง
เครื่องตัดแผ่นแกนทรี CNC เป็นทางออกอุตสาหกรรมที่มีประสิทธิภาพสูง ที่ได้รับการออกแบบอย่างละเอียด เพื่อการแปรรูปองค์ประกอบและองค์ประกอบโครงสร้างที่มีรูปร่างเป็นแผ่นอย่างแม่นยํามันถูกออกแบบโดยเฉพาะเจาะจงเพื่อรองรับชิ้นงาน เช่น flangesกล่อง, แหวนและแผ่นเรียบ, โดยเงื่อนไขว่าความหนาของวัสดุอยู่ในความสามารถในการแปรรูปที่แท้จริงที่กําหนดของเครื่อง
ในโรงงานผลิตโครงสร้างเหล็ก เครื่องเจาะแผ่นนี้ดําเนินการเจาะและเจาะแม่นยําบนแผ่นโครงสร้างและองค์ประกอบการเชื่อมสร้างพื้นฐานที่น่าเชื่อถือสําหรับการประกอบรากเหล็กที่มั่นคงในอุตสาหกรรมพลังงานลมมันให้การแปรรูปแม่นยําสูงสําหรับหอคอยห้างหุ้นลมและ flanges เป็นกระบวนการที่จําเป็นที่รับรองว่าส่วนประกอบเหล่านี้สามารถทนต่อสภาพแวดล้อมที่ต้องการในโครงการก่อสร้างสะพาน อุปกรณ์บํารุงกระดานสะพานและพนันทําให้สามารถสร้างการเชื่อมต่อที่มั่นคงและทนทาน สามารถทนภาระแบบไดนามิกตลอดอายุการใช้งานของสะพาน.
