การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| ยาวxก: | ขนาด 2000 x 2000 มม. | ความสูงของโครงสำหรับตั้งสิ่งของ: | 600มม |
|---|---|---|---|
| แกนเรียว: | BT50-150 | เส้นผ่านศูนย์กลางการเจาะสูงสุด: | φ50มม. |
| ความหนาสูงสุด: | ≤160มม. | เส้นผ่านศูนย์กลางกรีด: | M3-M28 |
| ความกว้างของช่องตัว T: | 28มม | กำลังมอเตอร์แกนเซอร์โว: | 22กิโลวัตต์ |
| เน้น: | เครื่องเจาะแผ่น CNC Gantry,เครื่องเจาะแผ่น CNC M3-M30,เครื่องเจาะแผ่น CNC Gantry แบบแปลน |
||

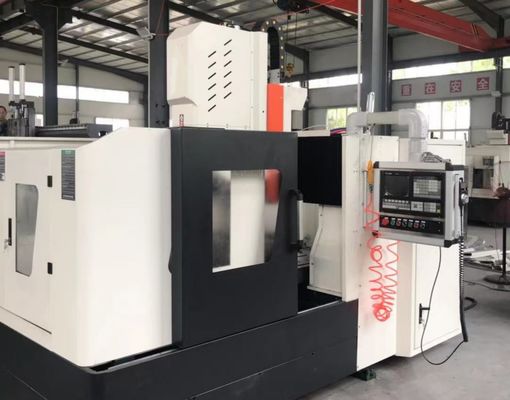

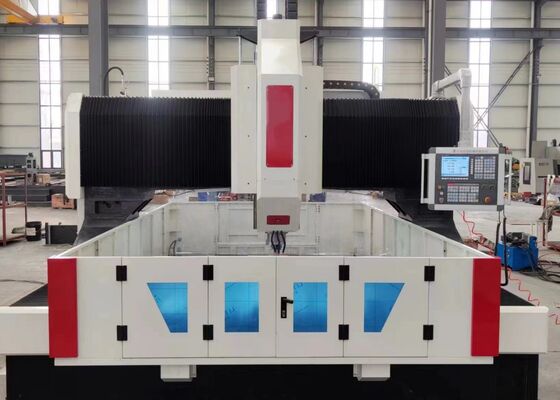

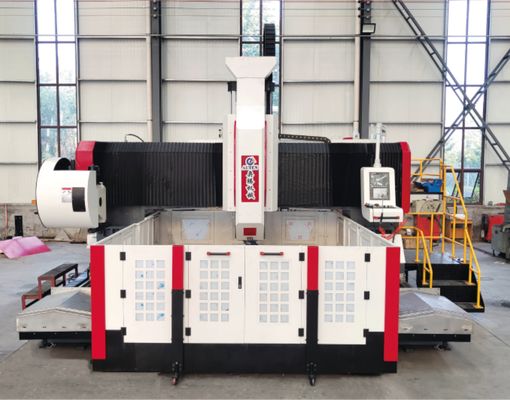

M3-M30 กว้างกระแทก CNC เครื่องเจาะแผ่น gantry สําหรับ Tube Sheet Flange
การใช้งาน:
เครื่องเจาะและบดแผ่นแกนทรี CNC ถูกออกแบบมาโดยเฉพาะสําหรับการแปรรูปความละเอียดสูงของแผ่นท่อ, แฟลนเจอร์, หมุน, เครื่องแลกเปลี่ยนความร้อน,และส่วนประกอบชนิดแผ่นอื่น ๆ ที่ใช้ในอุตสาหกรรม เช่น วิศวกรรมปิโตรเคมี, พลังงานนิวเคลียร์ พลังงานลม การผลิตเครื่องปั่น และการผลิตโครงสร้างเหล็กเครื่องสนับสนุนการเจาะคาร์บิดความเร็วสูงกับการบริการน้ําเย็นภายในและการเจาะสับสับความเร็วสูงกับการเย็นภายนอก.มันรวมความสามารถในการแปรรูปหลายอย่าง ทั้งการเจาะ, chamfering, tapping, milling และ boring ภายในแพลตฟอร์มเดียวการติดตั้งมุมขวาอัตโนมัติ optional เพิ่มเติมการทํางานของเครื่องโดยการทําให้การเจาะด้าน, การดึงและการบด
รายละเอียด:
| รุ่น | PHD2020 | |
| ขนาดของชิ้นงาน | LxW (มม) | ขนาด 2000x2000 |
| ความกว้าง T-slot ของ Workbench (mm) | 28 | |
| หัวแรงเจาะ | กรณีนี้ | 1 |
| สปินด์เทนเปอร์ | NT1 การประมวลผล | |
| กว้างขวางการเจาะสูงสุด (มม) | Φ80 | |
| ความหนาสูงสุด (มม.) | ≤ 250 | |
| กว้างกระแทก | M3-M30 | |
| ความเร็วของสปินด์ (r/min) | 30 ~ 3000 | |
| พลังงานของมอเตอร์สปินด์เซอร์โว (kW) | 22/30 | |
| การเคลื่อนไหวด้านข้างของหัวแรง (แกน X) | ความยาวสูงสุดของกระบวนการแนวราบ (mm) | 2000 |
| ความเร็วการเคลื่อนไหวด้านข้าง (r/min) | 0 ~ 8 | |
| พลังงานของมอเตอร์เซอร์โวสําหรับการเคลื่อนไหวด้านข้าง (kW) | 2.4 | |
| การเคลื่อนไหวด้านยาวของ gantry (แกน Y) | ขนาดความเร็วสูงสุด (mm) | 2000 |
| ความเร็วในการเคลื่อนไหวของอาหาร (m/min) | 0 ~ 8 | |
| พลังงานของมอเตอร์ servo feed (kW) | 2.4 | |
| การเคลื่อนไหวการให้อาหาร ram แบบตั้ง (แกน Z) | ขนาดสูงสุด | 800 |
| ความเร็วในการเคลื่อนที่ (m/min) | 0 ~ 8 | |
| พลังงานของมอเตอร์เซอร์โว (kW) | 2.4 | |
| ความแม่นยําในการตั้งตําแหน่งสามแกน | X/Y/Z/A/B/C (mm) | ± 0.015/1000 |
| ความแม่นยําในการตั้งตําแหน่งซ้ําสามแกน | X/Y/Z/A/B/C (mm) | ± 0.01/1000 |
| ระบบไฟฟ้า | ระบบ CNC | FAGOR/ KND/ GSK |
| เครื่องเปลี่ยนเครื่องมือ | ประเภทแผ่น (ไม่จําเป็น) | ตําแหน่งเครื่องมือ 24 |
| ขนาดรวม | LxWxH (m) | 5.3x3.8x2.7 |
ลักษณะสินค้า
1. เครื่องประกอบด้วยพื้นฐานเครื่องแข็ง, รวมสไลด์แนวนอน, กรอบ gantry, slide ทรานสเวอร์เซส, กลไกอาหารตั้ง, หัวหมุนเจาะและการบด, โต๊ะทํางานระบบหมุนเวียนของน้ําเย็น, เครื่องขนส่งชิปอัตโนมัติ, ระบบหล่อลื่นกลาง, ระบบปนูเมทิก, ระบบควบคุมไฟฟ้า, และการประกอบการสนับสนุนอื่น ๆ, ให้บริการทั้งหมดและมีประสิทธิภาพสูงของคําตอบการแปรรูป
2หัวหมุนเลื่อนที่ควบคุมด้วยเซอร์โวถูกออกแบบมาเพื่อดําเนินการเจาะ, reaming, tapping, chamfering, และการบด grooveมันสามารถทํางานได้เป็นอิสระหรือในการเคลื่อนไหวร่วมกับแกนเครื่องจักรอื่น ๆ เพื่อเพิ่มความยืดหยุ่นการแปรรูปสปินเดลพร้อมกับสปินเดล BT50 ที่ผลิตในไต้หวันความแม่นยําสูงที่มีระบบน้ําเย็นภายในและกลไกการจับเครื่องมืออัตโนมัติแบบสปริงกระพริกการปล่อยเครื่องมือไฮดรอลิก ทําให้การเปลี่ยนเครื่องมือเจาะและเจาะได้อย่างรวดเร็วและสะดวก, ปรับปรุงประสิทธิภาพการแปรรูปอย่างสําคัญ
3. เครื่องมีเส้นทางนําทางแม่นยําสูง เพื่อให้มีการเคลื่อนไหวที่เรียบร้อย ทันคงและแม่นยําสูงความเคลื่อนไหวถูกขับเคลื่อนโดย AC servo มอเตอร์ผ่านเข็มขัดร่วมกับระบบการส่งลูกกลองสกรูความแม่นยํา, รับประกันความแม่นยําการตั้งตําแหน่งที่พิเศษ, ความซ้ําและการทํางานที่เชื่อถือได้ในระยะยาว
4กรอบเครื่องจักรและ gantry ถูกผลิตจากโลหะเหล็กเหล็กระดับพรีเมียมหรือโครงสร้างแผ่นเหล็ก welded ภารกิจหนักส่วนประกอบทั้งสองผ่านการผสมผสานความเครียดความร้อนสูงก่อนการแปรรูปการแปรรูปความแม่นยําสุดท้ายให้ความเข้มแข็งโครงสร้างที่ดีที่สุด ความมั่นคงด้านมิติที่ดีและความแม่นยําในการแปรรูปที่คงที่ตลอดอายุการใช้งานที่ยืดหยุ่น.
เครื่องเจาะและบดแผ่นแกนทรี CNC เป็นศูนย์แปรรูปที่มีประสิทธิภาพสูงที่ออกแบบมาเพื่อการประมวลผลอย่างแม่นยําขององค์ประกอบแผ่นและชิ้นงานโครงสร้างมันเป็นที่เหมาะสมสําหรับการแปรรูป flangesกล่อง, แหวน, แผ่นเรียบ และส่วนประกอบคล้ายกัน, โดยเงื่อนไขว่าความหนาของวัสดุอยู่ในความสามารถในการแปรรูปที่กําหนดของเครื่องการก่อสร้างที่แข็งแกร่งและความสามารถในการแปรรูปที่หลากหลายทําให้มันเป็นทางออกที่ดีสําหรับการใช้งานการผลิตอุตสาหกรรมที่ต้องการ.
ในอุปกรณ์การผลิตโครงสร้างเหล็ก เครื่องทําการเจาะและการบดความแม่นยําสูงบนแผ่นโครงสร้างและสมาชิกเชื่อมต่อจําหน่ายส่วนประกอบแม่นยําสําหรับการประกอบโครงสร้างเหล็กภายในอุตสาหกรรมพลังงานลม, มันถูกนําไปใช้อย่างแพร่หลายสําหรับการแปรรูปส่วนหอเอกชนลมและองค์ประกอบ flange,การประกันความแม่นยําของมิติและความน่าเชื่อถือของโครงสร้างภายใต้สภาพแวดล้อมที่ต้องการในโครงการวิศวกรรมสะพาน อุปกรณ์ที่ใช้ในการเครื่องจักรสะพานแกรม, แผ่นการเชื่อมต่อ, และองค์ประกอบการสนับสนุนผลิตสับที่แข็งแกร่งและทนทาน สามารถทนความจุแบบไดนามิกได้นานส่งผลให้ความปลอดภัย ความมั่นคง และอายุการใช้งานของโครงสร้างสะพาน
