การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| ยาวxก: | ขนาด 2000 x 2000 มม. | ความสูงของโครงสำหรับตั้งสิ่งของ: | 600มม |
|---|---|---|---|
| แกนเรียว: | BT50-150 | เส้นผ่านศูนย์กลางการเจาะสูงสุด: | φ50มม. |
| ความหนาสูงสุด: | ≤160มม. | เส้นผ่านศูนย์กลางกรีด: | M3-M28 |
| ความกว้างของช่องตัว T: | 28มม | กำลังมอเตอร์แกนเซอร์โว: | 22กิโลวัตต์ |

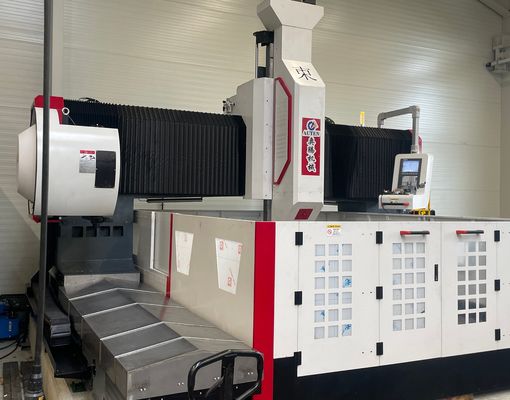

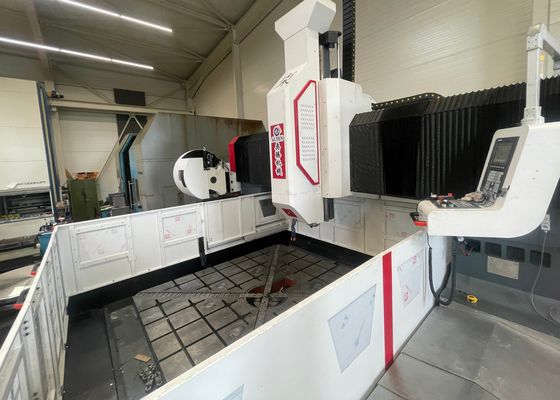

2000x2000mm ขนาดชิ้นงาน เครื่องเจาะ CNC ความเร็วสูง สําหรับแผ่นและแผ่นท่อ
การใช้งาน:
เครื่องเจาะและบดแผ่นแบบแกนทรี CNC ถูกใช้อย่างแพร่หลายในการแปรรูปแม่นยําของแผ่นท่อ, แฟลนเจอร์, หมุน, เครื่องแลกเปลี่ยนความร้อน,และองค์ประกอบโครงสร้างอื่น ๆ ในอุตสาหกรรม เช่น การแปรรูปปิโตรเคมี, การผลิตพลังงานนิวเคลียร์, พลังงานลม, การผลิตหม้อ, และการผลิตโครงสร้างเหล็ก.รวมถึงการเจาะแบบหมุนความเร็วสูงด้วยระบบเย็นภายนอกอุปกรณ์รวมฟังก์ชันการแปรรูปหลายอย่าง, รวมถึงการเจาะ, chamfering, tapping, milling, และเจาะ. หัวมุมขวาอัตโนมัติ optional สามารถติดตั้งเพื่อเปิดการเจาะด้าน,การแตะ, และการบด
รายละเอียด:
| รุ่น | PHD2020 | |
| ขนาดของชิ้นงาน | LxW (มม) | ขนาด 2000x2000 |
| ความกว้าง T-slot ของ Workbench (mm) | 28 | |
| หัวแรงเจาะ | กรณีนี้ | 1 |
| สปินด์เทนเปอร์ | NT1 การประมวลผล | |
| กว้างขวางการเจาะสูงสุด (มม) | Φ80 | |
| ความหนาสูงสุด (มม.) | ≤ 250 | |
| กว้างกระแทก | M3-M30 | |
| ความเร็วของสปินด์ (r/min) | 30 ~ 3000 | |
| พลังงานของมอเตอร์สปินด์เซอร์โว (kW) | 22/30 | |
| การเคลื่อนไหวด้านข้างของหัวแรง (แกน X) | ความยาวสูงสุดของกระบวนการแนวราบ (mm) | 2000 |
| ความเร็วการเคลื่อนไหวด้านข้าง (r/min) | 0 ~ 8 | |
| พลังงานของมอเตอร์เซอร์โวสําหรับการเคลื่อนไหวด้านข้าง (kW) | 2.4 | |
| การเคลื่อนไหวด้านยาวของ gantry (แกน Y) | ขนาดความเร็วสูงสุด (mm) | 2000 |
| ความเร็วในการเคลื่อนไหวของอาหาร (m/min) | 0 ~ 8 | |
| พลังงานของมอเตอร์ servo feed (kW) | 2.4 | |
| การเคลื่อนไหวการให้อาหาร ram แบบตั้ง (แกน Z) | ขนาดสูงสุด | 800 |
| ความเร็วในการเคลื่อนที่ (m/min) | 0 ~ 8 | |
| พลังงานของมอเตอร์เซอร์โว (kW) | 2.4 | |
| ความแม่นยําในการตั้งตําแหน่งสามแกน | X/Y/Z/A/B/C (mm) | ± 0.015/1000 |
| ความแม่นยําในการตั้งตําแหน่งซ้ําสามแกน | X/Y/Z/A/B/C (mm) | ± 0.01/1000 |
| ระบบไฟฟ้า | ระบบ CNC | FAGOR/ KND/ GSK |
| เครื่องเปลี่ยนเครื่องมือ | ประเภทแผ่น (ไม่จําเป็น) | ตําแหน่งเครื่องมือ 24 |
| ขนาดรวม | LxWxH (m) | 5.3x3.8x2.7 |
ลักษณะสินค้า
1. อุปกรณ์ประกอบด้วยฐานเครื่องจักร, หน่วยสไลด์แนวนอน, โครงสร้าง gantry, สไลด์ข้าม, กลไกการให้อาหารตั้ง, การเจาะและการบดหัว spindle, โต๊ะทํางาน, ระบบเย็น,ระบบถอนชิปอัตโนมัติ, ระบบหล่อลื่นกลาง ระบบลม ระบบควบคุมไฟฟ้า และชุดช่วยอื่น ๆ
2. หน่วยสปินด์เลื่อนที่ขับเคลื่อนด้วยเซอร์โวสามารถดําเนินการเจาะ, reaming, tapping, chamfering, และการบดรูฟ. มันสามารถทํางานเป็นอิสระหรือประสานงานกับแกนอื่น ๆ.สปินเดลใช้สปินเดลกระดุม BT50 ที่ทําจากไต้หวันความแม่นยําสูง พร้อมปัสดุเย็นภายในและระบบปล่อยเครื่องมืออัตโนมัติสปริงกระพริกการเปลี่ยนเครื่องมือได้รับการบรรลุผ่านกลไกการปลดล้างไฮดรอลิก, ทําให้สามารถเปลี่ยนเครื่องมือการเจาะและเครื่องมือการบดได้อย่างรวดเร็วและสะดวก

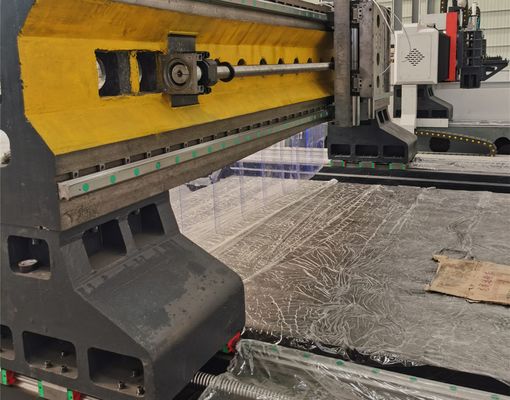

3. เครื่องยึดการนําทางเชิงเส้นแม่นยําสูงเพื่อให้แน่ใจว่าการเคลื่อนไหวเรียบเนียน, มั่นคง, และแม่นยํา.รับประกันความแม่นยําและความซ้ําของตําแหน่งที่ดีเยี่ยม.
4.กรอบเครื่องจักรและ gantry ถูกสร้างขึ้นจากเหล็กอัดชั้นสูงหรือโครงสร้างแผ่นเหล็ก welded องค์ประกอบเหล่านี้ผ่านอุณหภูมิสูงความเครียด-การบรรเทา annealing ก่อนการหมุนต่อจากนั้นมีกระบวนการผสมผสานรองหลังครึ่งเสร็จการแปรรูปแม่นยําสุดท้ายรับประกันความแข็งแกร่งของโครงสร้างสูง ความมั่นคงระยะยาวและความแม่นยําที่คง
เครื่องเจาะและบดแผ่น gantry CNC เป็นทางออกอุตสาหกรรมที่มีประสิทธิภาพสูงที่ออกแบบเพื่อการแปรรูปแม่นยําของส่วนประกอบชนิดแผ่นและส่วนโครงสร้างมันเหมาะสําหรับการแปรรูปแฟลนจ์, ผัง, แหวน, และแผ่นเรียบ, โดยเงื่อนไขว่าความหนาของวัสดุอยู่ในช่วงการแปรรูปที่มีประสิทธิภาพของเครื่อง
ในโรงงานผลิตโครงสร้างเหล็ก อุปกรณ์นี้ดําเนินการเจาะและบดความละเอียดสูงของแผ่นโครงสร้างและส่วนประกอบการเชื่อมต่อ, รับประกันการประกอบที่น่าเชื่อถือของโครงสร้างเหล็กในอุตสาหกรรมพลังงานลม, มันถูกใช้อย่างแพร่หลายในการแปรรูปหอเวิลล์และส่วนประกอบของฟลานจ์, รับประกันความสมบูรณ์แบบของโครงสร้างภายใต้สภาพการทํางานที่ยากลําบาก เช่น ลมแรงและความแตกต่างของอุณหภูมิในงานก่อสร้างสะพาน, มันใช้ในการแปรรูปแกรนด์สะพานและองค์ประกอบการสนับสนุน, ผลิตข้อเชื่อมที่ทนทานและมั่นคงที่สามารถรองรับภาระไดนามิกระยะยาวตลอดอายุการใช้งานของโครงสร้าง.
