การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| เงื่อนไข: | ใหม่ | ยาวxก: | 3000x3000 มม. |
|---|---|---|---|
| ความสูงของโครงสำหรับตั้งสิ่งของ: | 800 มม | การรับประกัน: | 1 ปี |
| แกนเรียว: | 50 บาท | เส้นผ่านศูนย์กลางสูงสุด: | φ80มม. |
| ความหนาสูงสุด: | ≤180มม. | เส้นผ่านศูนย์กลางกรีด: | M3-M28 มม. |
| เน้น: | เครื่องเจาะแผ่น CNC เครื่องเจาะแผ่น CNC ความเร็วสูง เครื่องเจาะแผ่น CNC ความเร็วสูง,High Speed CNC Plate Drilling Machine,High Speed CNC Sheets Drilling Machine |
||

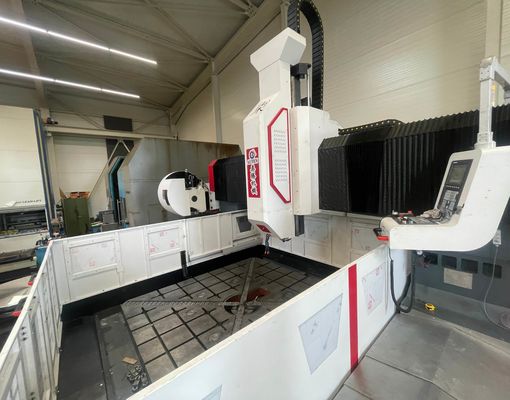

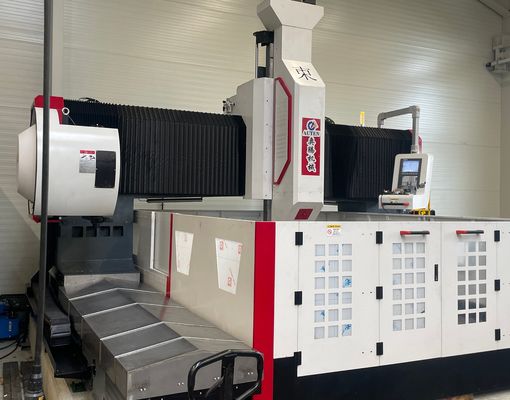

เครื่องเจาะเพลท CNC ความเร็วสูงรุ่น PHD3030 สำหรับเพลทและแผ่นท่อ
แอปพลิเคชัน:
เหมาะสำหรับการเจาะ ลบคม การต๊าป และการกัดบนชิ้นงานประเภทแผ่นเพลทและส่วนประกอบเหล็กโครงสร้าง
เครื่องจักรได้รับการออกแบบมาโดยเฉพาะสำหรับการตัดเฉือนหน้าแปลน จาน แหวน แผ่นท่อ และส่วนประกอบแผ่นที่มีประสิทธิภาพสูงภายในความสามารถในการประมวลผลที่ระบุ สามารถผลิตทั้งรูทะลุและรูบอดบนวัสดุเดี่ยวและชิ้นงานคอมโพสิต ติดตั้งระบบการตัดเฉือนที่ควบคุมด้วย CNC เต็มรูปแบบ อุปกรณ์นี้ให้การทำงานที่เป็นธรรมชาติ ระบบอัตโนมัติสูง ความแม่นยำในการตัดเฉือนที่ยอดเยี่ยม และความยืดหยุ่นที่โดดเด่นสำหรับทั้งการผลิตที่มีส่วนผสมสูง ปริมาณน้อย และการใช้งานด้านการผลิตขนาดใหญ่
ข้อมูลจำเพาะ:
| แบบอย่าง | พีเอชดี3030 | |
| ขนาดชิ้นงาน | ยาวxกว้าง (มม.) | 3000x3000 |
| ความกว้างช่อง T ของ Workbench (มม.) | 28 | |
| หัวเจาะไฟฟ้า | จำนวน | 1 หรือ 2 |
| แกนเรียว | 50 บาท | |
| สูงสุด เส้นผ่านศูนย์กลางการเจาะ (มม.) | Φ90 | |
| สูงสุด ความหนา (มม.) | ≤300 | |
| เส้นผ่านศูนย์กลางกรีด | M3-M36 | |
| ความเร็วแกนหมุน (รอบ/นาที) | 30~3000 | |
| กำลังมอเตอร์เซอร์โวแกนหมุน (kW) | 22/30/37 | |
| การเคลื่อนที่ด้านข้างของหัวกำลัง (แกน X) | สูงสุด จังหวะแนวนอน (มม.) | 3000 |
| ความเร็วการเคลื่อนที่ด้านข้าง (รอบ/นาที) | 0~8 | |
| กำลังเซอร์โวมอเตอร์สำหรับการเคลื่อนที่ด้านข้าง (kW) | 3.6 | |
| การเคลื่อนที่ตามแนวยาวของโครงสำหรับตั้งสิ่งของ (แกน Y) | สูงสุด จังหวะการป้อน (มม.) | 3000 |
| ความเร็วในการเคลื่อนที่ของฟีด (m/min) | 0~8 | |
| กำลังป้อนเซอร์โวมอเตอร์ (kW) | 3.6 | |
| การเคลื่อนที่ของฟีด ram แนวตั้ง (แกน Z) | สูงสุด จังหวะ (มม.) | 1,000 |
| ความเร็วในการเคลื่อนที่ (ม./นาที) | 0~8 | |
| กำลังเซอร์โวมอเตอร์ (กิโลวัตต์) | 3.6 | |
| ความแม่นยำของตำแหน่งสามแกน | X/Y/Z/A/B/C (มม.) | ±0.015/1000 |
| ความแม่นยำของตำแหน่งซ้ำสามแกน | X/Y/Z/A/B/C (มม.) | ±0.01/1000 |
| ระบบไฟฟ้า | ระบบซีเอ็นซี | FAGOR/ KND/ GSK |
| ตัวเปลี่ยนเครื่องมือ | ประเภทแผ่นดิสก์ (ไม่จำเป็น) | ตำแหน่งเครื่องมือ 24 ตำแหน่ง |
| ขนาดโดยรวม | ยาวxกว้างxสูง (ม.) | 6.6x4.9x2.9 |
โครงสร้างเครื่อง:
เครื่องจักรใช้โครงสร้างเตียงเหล็กหล่อที่แข็งแกร่ง โดยหลักแล้วประกอบด้วยโต๊ะทำงาน โครงสำหรับตั้งสิ่งของสำหรับเคลื่อนย้าย อานเลื่อนแบบเคลื่อนย้ายได้ หัวกำลังเจาะและกัด ระบบหล่อลื่นอัตโนมัติ กล่องป้องกัน ระบบหล่อเย็นหมุนเวียน ระบบควบคุม CNC และระบบควบคุมไฟฟ้า เครื่องใช้รางเลื่อนเชิงเส้นที่มีความแม่นยำในการรองรับและการนำทาง ร่วมกับระบบส่งกำลังบอลสกรูที่มีความแม่นยำสูง ทำให้มั่นใจในความแม่นยำของตำแหน่งที่เหนือกว่าและความสามารถในการทำซ้ำที่ยอดเยี่ยมตลอดกระบวนการตัดเฉือน
1. โต๊ะทำงาน:
โต๊ะทำงานผลิตจากเหล็กหล่อสีเทาเกรดพรีเมี่ยม (HT250) และผ่านการบำบัดความร้อนแบบบรรเทาความเครียดขั้นที่สอง ตามด้วยการตัดเฉือนที่มีความแม่นยำ เพื่อให้มั่นใจในความสมบูรณ์ทางโลหะวิทยาที่ยอดเยี่ยมและความเสถียรของขนาดในระยะยาว โครงสร้างโต๊ะทำงานแบบหล่อให้ความแข็งแกร่งเป็นพิเศษและความสามารถในการรับน้ำหนักสำหรับงานตัดเฉือนที่มีความต้องการสูง
2. โครงสำหรับตั้งสิ่งของแบบเคลื่อนย้ายได้:

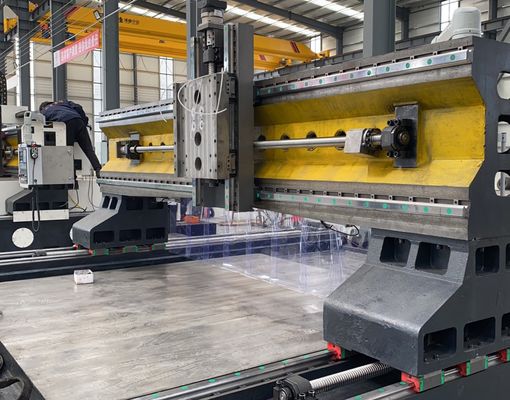

โครงสำหรับตั้งสิ่งของเคลื่อนที่ผลิตจากเหล็กหล่อสีเทาคุณภาพสูง (HT250) ให้ความแข็งแกร่งของโครงสร้างและต้านทานการสั่นสะเทือนเป็นพิเศษ ส่วนด้านหน้าของโครงสำหรับตั้งสิ่งของติดตั้งรางเลื่อนเชิงเส้นตรงสำหรับงานหนักพิเศษสองตัว ชุดประกอบบอลสกรูที่มีความแม่นยำ และระบบขับเคลื่อนเซอร์โวประสิทธิภาพสูง ซึ่งสร้างกลไกการเคลื่อนที่ในแกน Y ของเครื่อง หัวกำลังเจาะและกัดจะติดตั้งโดยตรงบนแท่นเลื่อนที่เคลื่อนที่ได้ การเคลื่อนที่ของโครงสำหรับตั้งสิ่งของทำได้โดยการส่งบอลสกรูที่ขับเคลื่อนด้วยเซอร์โวผ่านข้อต่อที่มีความแม่นยำ ช่วยให้มั่นใจได้ถึงการเคลื่อนไหวที่ราบรื่น ความแม่นยำในการวางตำแหน่งสูง และประสิทธิภาพการตัดเฉือนที่เชื่อถือได้
เครื่องจักรได้รับการพัฒนาโดยเฉพาะสำหรับการเจาะหน้าแปลน จาน แหวน แผ่นท่อ และชิ้นงานแผ่นเพลทที่ให้ผลผลิตสูง โดยอยู่ในความสามารถในการตัดเฉือนที่มีประสิทธิภาพ สามารถตัดเฉือนทั้งรูทะลุและรูบอดในชิ้นงานวัสดุเดี่ยวและคอมโพสิตได้ กระบวนการตัดเฉือนที่ควบคุมด้วย CNC เต็มรูปแบบให้การทำงานที่สะดวก ระบบอัตโนมัติในระดับสูง ความแม่นยำในการตัดเฉือนที่โดดเด่น และความยืดหยุ่นในการผลิตที่ยอดเยี่ยม ทำให้เหมาะสำหรับทั้งการผลิตที่หลากหลายและการผลิตทางอุตสาหกรรมที่มีปริมาณสูง
ชิ้นงานสาธิตเหล่านี้แสดงถึงข้อกำหนดมาตรฐานและการใช้งานตัดเฉือนทั่วไปที่หลากหลาย ช่วยให้ลูกค้าและบุคลากรด้านเทคนิคสามารถประเมินคุณภาพการตัดเฉือน ความแม่นยำของขนาด และผิวสำเร็จได้โดยตรง เพื่อเป็นข้อมูลอ้างอิงในทางปฏิบัติสำหรับการประเมินความสามารถในการประมวลผลของเครื่องจักร ประสิทธิภาพการทำงาน และความเหมาะสมสำหรับข้อกำหนดการผลิตเฉพาะ
