การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| ขนาดชิ้นงาน: | 4000x8000มม | ความกว้างช่อง T ของ Workbench (มม.): | 28 |
|---|---|---|---|
| แกนเรียว: | 50 บาท | สูงสุด เส้นผ่านศูนย์กลางการเจาะ (มม.): | φ90 |
| สูงสุด ความหนา (มม.): | ≤300 | เส้นผ่านศูนย์กลางกรีด: | M3-M36 |
| ความเร็วแกนหมุน (รอบ/นาที): | 30~3000 | Servo Spindle Motor Power (KW): | 22/30/37 |
| เน้น: | เครื่องบดบด CNC,เครื่องเปลี่ยนความร้อน เครื่องเจาะ CNC เครื่องเจาะ |
||

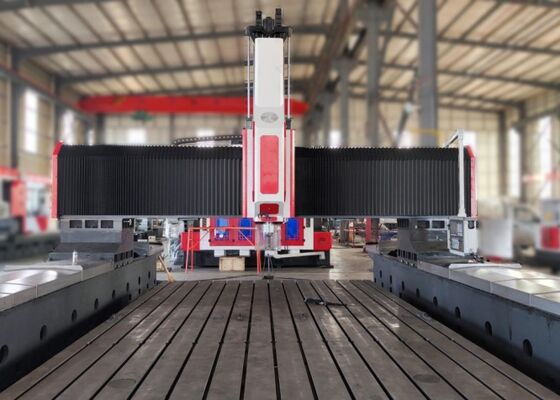

รุ่น PHD4080 เครื่องบด CNC ขุดเคลื่อนที่แบบ Gantry ใช้สําหรับเครื่องแลกเปลี่ยนความร้อน
การนําเสนอสินค้า:
อุปกรณ์นี้เป็นเครื่องเจาะและเจาะ CNC ที่เคลื่อนไหวความเร็วสูงแบบ gantry ที่ออกแบบมาโดยเฉพาะสําหรับการเจาะ, ติดและเจาะบนแผ่นเหล็ก, แฟลนส์, เครื่องแลกเปลี่ยนความร้อนหนังท่อระบบใช้เทคโนโลยีการเจาะคาร์ไบด์ความเร็วสูงกับการจัดส่งสารเย็นภายในและพร้อมกับแพลตฟอร์มควบคุมบัส KND หรือ CNCมันสามารถใช้งานได้ง่าย, ระดับอัตโนมัติสูง, ความแม่นยําการแปรรูปที่ดีกว่า, และความยืดหยุ่นที่ดีสําหรับการผลิตขนาดเล็กและขนาดกลางที่เกี่ยวข้องกับชิ้นงานที่หลากหลาย
การตั้งค่าสินค้า:
| รุ่น | PHD4080 | |
| ขนาดของชิ้นงาน | LxW (มม) | 4000x8000 |
| ความกว้าง T-slot ของ Workbench (mm) | 28 | |
| หัวแรงเจาะ | กรณีนี้ | 1 หรือ 2 |
| สปินด์เทนเปอร์ | NT1 การประมวลผล | |
| กว้างขวางการเจาะสูงสุด (มม) | Φ90 | |
| ความหนาสูงสุด (มม.) | ≤ 300 | |
| กว้างกระแทก | M3-M36 | |
| ความเร็วของสปินด์ (r/min) | 30 ~ 3000 | |
| พลังงานของมอเตอร์สปินด์เซอร์โว (kW) | 22/30/37 | |
| การเคลื่อนไหวด้านข้างของหัวแรง (แกน X) | ความยาวสูงสุดของกระบวนการแนวราบ (mm) | 4000 |
| ความเร็วการเคลื่อนไหวด้านข้าง (r/min) | 0 ~ 6 | |
| พลังงานของมอเตอร์เซอร์โวสําหรับการเคลื่อนไหวด้านข้าง (kW) | 3.6 | |
| การเคลื่อนไหวด้านยาวของ gantry (แกน Y) | ขนาดความเร็วสูงสุด (mm) | 8000 |
| ความเร็วในการเคลื่อนไหวของอาหาร (m/min) | 0 ~ 6 | |
| พลังงานของมอเตอร์ servo feed (kW) | 3.6 / 55 | |
| การเคลื่อนไหวการให้อาหาร ram แบบตั้ง (แกน Z) | ขนาดสูงสุด | 1400 |
| ความเร็วในการเคลื่อนที่ (m/min) | 0 ~ 4 | |
| พลังงานของมอเตอร์เซอร์โว (kW) | 3.6 | |
| ความแม่นยําในการตั้งตําแหน่งสามแกน | X/Y/Z/A/B/C (mm) | ± 0.015/1000 |
| ความแม่นยําในการตั้งตําแหน่งซ้ําสามแกน | X/Y/Z/A/B/C (mm) | ± 0.01/1000 |
| ระบบไฟฟ้า | ระบบ CNC | FAGOR/ KND/ GSK |
| เครื่องเปลี่ยนเครื่องมือ | ประเภทแผ่น (ไม่จําเป็น) | ตําแหน่งเครื่องมือ 24 |
| ขนาดรวม | LxWxH (m) | 13x6.9x62 |
ลักษณะสินค้า

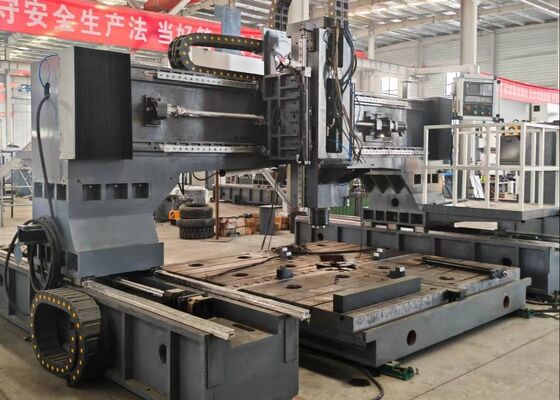

1เครื่องประกอบโดยหลัก ๆ จากเตียงเครื่อง, โต๊ะทํางาน, โต๊ะเคลื่อนไหว, หัวแรงเจาะและเจาะแบบตั้งตั้งแบบ ram, ระบบไฮดรอลิก, ระบบลม, ระบบเย็น,ระบบหล่อลื่นกลางระบบควบคุมไฟฟ้า และระบบส่งชิปอัตโนมัติ
2. โต๊ะทํางานและ gantry ได้ถูกออกแบบเป็นหน่วยโครงสร้างอิสระ, กับ gantry เดินทางตามฐานเครื่องจักรสอง. การปรับแต่งนี้เพิ่มความแข็งแรงการแปรรูปอย่างสําคัญ,ความมั่นคงในการดําเนินงานความแม่นยําในการตั้งตําแหน่ง และความสามารถในการแบกภาระ
3. โต๊ะทํางานถูกผลิตจากเหล็กเหล็กเทาที่มีคุณภาพสูง ที่ให้ความแข็งแกร่งทางโครงสร้างที่พิเศษ ความทนทานต่อการสวมใส่ และความทนทานในการใช้งานในระยะยาว
เครื่องยนต์และโต๊ะทํางานทั้งคู่ถูกผลิตจากเหล็กเหล็กเทา HT300 ความแข็งแรงสูง และได้รับการรักษาความเครียด-ลดความเครียดสองครั้งเพื่อลดความสั่นสะเทือนในระหว่างการขุดและยืดอายุการใช้งานของเครื่องมือตัดคาร์บิด, เครื่องมีโครงสร้างที่แยกกันระหว่างเตียงและโต๊ะทํางาน, รับประกันผลประกอบการแบบไดนามิคและความแม่นยําในการแปรรูป
1ระบบอพยพชิปอัตโนมัติที่บูรณาการ และระบบระบายน้ําเย็นที่ระบายได้อย่างมีประสิทธิภาพลดเวลาที่ไม่ผลิตลงอย่างมากในขณะที่ลดภาระงานของผู้ประกอบการการทํางานประจําการต้องการเพียงการบรรทุกชิ้นงาน, ถอนและเปลี่ยนเครื่องมือ
2อุปกรณ์นี้พร้อมกับสปินด์ความแม่นยํา BT50 ผลิตในไต้หวันที่มีฟังก์ชันของน้ําเย็นภายในและเข้ากันได้กับเครื่องมือเจาะคาร์ไบด์กระบอกเปลี่ยนเครื่องมือแบบปนูเมติก ทําให้สามารถเปลี่ยนเครื่องมือได้อย่างรวดเร็วและสะดวกสบาย. มอเตอร์หมุนแรงสูงถูกขับเคลื่อนผ่านระบบการส่งเข็มขัดร่วมที่ควบคุมโดยเซอร์โว, ให้ช่วงความเร็วที่กว้างขวาง, ผลิตทอร์คที่มั่นคง, และผลิตการแปรรูปที่ดีเยี่ยม
3เครื่องเจาะและบด CNC นี้ถูกพัฒนาโดยเฉพาะอย่างยิ่งตามลักษณะและความต้องการความละเอียดของชิ้นงานอุตสาหกรรมการออกแบบโครงสร้างที่คอมแพคตและยืดหยุ่นของมันรับประกันประสิทธิภาพการแปรรูปที่ดีที่สุดไม่ว่าจะเป็นการประมวลผลรูปแบบรูกลมหรือการจัดทํารูเส้นทาง ระบบให้ผลการแปรรูปแม่นยําและมีประสิทธิภาพการให้บริการทางการผลิตที่ประหยัดและมีผลผลสูง.

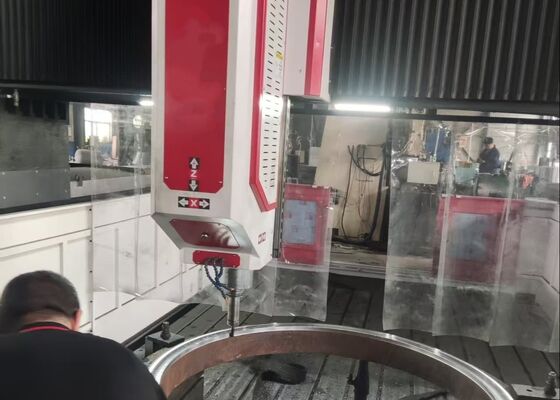

เครื่องเจาะและบดแผ่น gantry CNC เป็นระบบแปรรูปอุตสาหกรรมภาระหนักที่ออกแบบมาเพื่อการแปรรูปองค์ประกอบประเภทแผ่นและองค์ประกอบโครงสร้างด้วยความละเอียดสูงมันเหมาะสําหรับการแปรรูป flanges โดยเฉพาะอย่างยิ่งผนัง, วงแหวน, แผ่นเรียบ และชิ้นงานคล้ายกัน, โดยเงื่อนไขว่าความหนาของวัสดุอยู่ในความสามารถในการแปรรูปที่กําหนดของเครื่อง
ในสถานที่ผลิตโครงสร้างเหล็ก เครื่องนี้ดําเนินการเจาะแม่นยําและการบดบนแผ่นโครงสร้างและส่วนประกอบการเชื่อมต่อให้พื้นฐานที่น่าเชื่อถือสําหรับการประกอบโครงสร้างเหล็กภายในอุตสาหกรรมพลังงานลม, มันให้การแปรรูปแม่นยําสูงของหอเอกชนลมและองค์ประกอบ flangeการประกันผลงานโครงสร้างที่น่าเชื่อถือได้ ภายใต้สภาพแวดล้อมที่ต้องการ, รวมถึงการบรรทุกลมสูงและอัตราการเปลี่ยนแปลงของอุณหภูมิ. ในการใช้งานด้านวิศวกรรมสะพาน อุปกรณ์นี้ถูกนําไปใช้ในการแปรรูปแกรมสะพาน, แผ่นเชื่อมต่อ, และโครงสร้างรองรับสร้างสานที่ทนทานและน่าเชื่อถือ สามารถทนต่อสภาพการบรรทุกแบบไดนามิกตลอดอายุการใช้งานของสะพาน.
