การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| ขนาดชิ้นงาน: | 1000x1000mm | ความกว้างช่อง T ของ Workbench (มม.): | 28 |
|---|---|---|---|
| แกนเรียว: | BT40 | สูงสุด เส้นผ่านศูนย์กลางการเจาะ (มม.): | Φ50 |
| สูงสุด ความหนา (มม.): | ≤180 | เส้นผ่านศูนย์กลางกรีด: | M3-M20 |
| ความเร็วแกนหมุน (รอบ/นาที): | 30~3000 | Servo Spindle Motor Power (KW): | 11 |

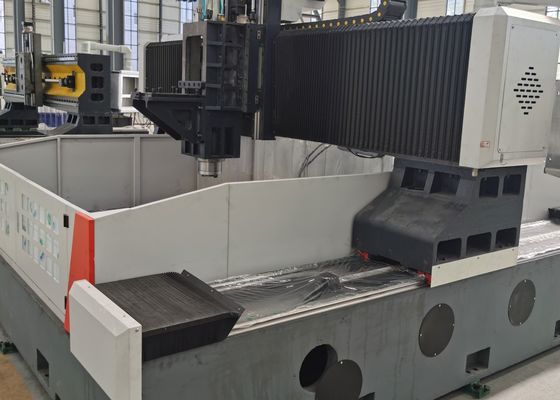

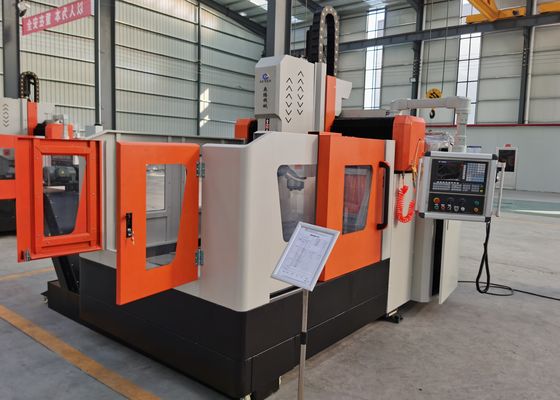

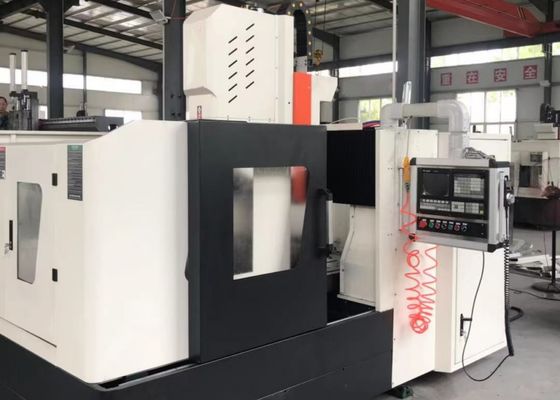

11KW เซอร์โว สปินด์ มอเตอร์พลังงาน gantry เครื่องเจาะ CNC สําหรับแผ่นโลหะ flange
การนําเสนอสินค้า:
อุปกรณ์นี้ถูกสร้างมาเพื่อการแปรรูปแม่นยําของแผ่นแผ่นท่อและฟลานจ์, สามารถรองรับกระแสรูถึง φ80 มม. ความสามารถหลักของมันประกอบด้วยการเจาะ, reaming, boring, tapping,เครื่องจักรมีความสอดคล้องกับทั้งคาร์ไบด์และเครื่องเจาะแบบปกติ ระบบควบคุม CNC มีสัญชาตญาณ ทําให้การทํางานเรียบง่ายเครื่องจักรโดยตลอดให้ความแม่นยําและการทํางานที่สูงสุด.
การตั้งค่าสินค้า:
| รุ่น | PHD1010 | |
| ขนาดของชิ้นงาน | LxW (มม) | 1000x1000 |
| ความกว้าง T-slot ของ Workbench (mm) | 28 | |
| หัวแรงเจาะ | กรณีนี้ | 1 |
| สปินด์เทนเปอร์ | BT2 การประกอบการ | |
| กว้างขวางการเจาะสูงสุด (มม) | Φ50 | |
| ความหนาสูงสุด (มม.) | ≤ 180 | |
| กว้างกระแทก | M3-M20 | |
| ความเร็วของสปินด์ (r/min) | 30 ~ 3000 | |
| พลังงานของมอเตอร์สปินด์เซอร์โว(kW) | 11 | |
| การเคลื่อนไหวด้านข้างของหัวแรง (แกน X) | ความยาวสูงสุดของกระบวนการแนวราบ (mm) | 1000 |
| ความเร็วการเคลื่อนไหวด้านข้าง (r/min) | 0 ~ 8 | |
| พลังงานของมอเตอร์เซอร์โวสําหรับการเคลื่อนไหวด้านข้าง (kW) | 2.4 | |
| การเคลื่อนไหวด้านยาวของ gantry (แกน Y) | ขนาดความเร็วสูงสุด (mm) | 1000 |
| ความเร็วในการเคลื่อนไหวของอาหาร (m/min) | 0 ~ 8 | |
| พลังงานของมอเตอร์ servo feed (kW) | 2.4 | |
| การเคลื่อนไหวการให้อาหาร ram แบบตั้ง (แกน Z) | ขนาดสูงสุด | 400 |
| ความเร็วในการเคลื่อนที่ (m/min) | 0 ~ 8 | |
| พลังงานของมอเตอร์เซอร์โว (kW) | 2.4 | |
| ความแม่นยําในการตั้งตําแหน่งสามแกน | X/Y/Z/A/B/C (mm) | ± 0.02/1000 |
| ความแม่นยําในการตั้งตําแหน่งซ้ําสามแกน | X/Y/Z/A/B/C (mm) | ± 0.01/1000 |
| ระบบไฟฟ้า | ระบบ CNC | FAGOR/ KND/ GSK |
| เครื่องเปลี่ยนเครื่องมือ | ประเภทแผ่น (ไม่จําเป็น) | ตําแหน่งเครื่องมือ 24 |
| ขนาดรวม | LxWxH (m) | 3.2x2.2x22 |
ลักษณะสินค้า
1รามอัตราการทํางานและเส้นขั้วของเครื่องจักรถูกผลิตจากโครงสร้างเหล็ก welded และได้รับการรักษาความร้อนที่ครบวงจรเพื่อการบรรเทาความเครียดเพื่อให้แน่ใจว่าความละเอียดที่ดีที่สุดโต๊ะเลื่อนขั้ว, และ ram ถูกสร้างขึ้นจากเหล็กเหล็ก, ให้ความทนทานและความแข็งแรงโครงสร้างที่พิเศษ.
2ระบบการขับเคลื่อน servo สองที่ตั้งอยู่ด้านไหนของแกน X รับรองการเคลื่อนไหว gantry ที่แม่นยําและสมองกัน, การรักษาความตั้งตรงที่ดีที่สุดระหว่างแกน X และ Y
3โต๊ะทํางานทําจากเหล็กเหล็กระดับสูง รับประกันการทํางานที่น่าเชื่อถือ ความแข็งแรงที่โดดเด่น และความมั่นคงในมิติในระยะยาว
4หมุนเจาะมีความแข็งแรงสูงการออกแบบ BT40 ที่มีความแม่นยํา และมีระบบส่งน้ําเย็นภายในเพื่อเพิ่มประสิทธิภาพการแปรรูปและทําให้การเปลี่ยนเครื่องมือง่ายหมุนทํางานในความเร็วตั้งแต่ 30 ถึง 3000 รอบ / นาที
5ระบบขนส่งชิปแผ่นโซ่สองระบบถูกติดตั้งอยู่ทั้งสองข้างของโต๊ะทํางาน, การรวบรวมชิปโลหะและน้ําเย็นอย่างมีประสิทธิภาพส่งผลให้การจัดการชิปและการหมุนเวียนของเหลวเย็นได้ง่ายขึ้น.
6เครื่องมีทั้งระบบระบายน้ําเย็นภายในและภายนอก แต่ละระบบให้ความดันและการไหลที่เหมาะสมเพื่อปรับปรุงผลงานการแปรรูปการติดตามระดับของสารเย็นที่บูรณาการ รับประกันการปรับน้ํามันและการเย็นของเครื่องมือตัดอย่างต่อเนื่องระหว่างการทํางาน.
7ระบบหล่อลื่นอัตโนมัติกลาง ให้การหล่อลื่นต่อเนื่องและน่าเชื่อถือต่อส่วนประกอบการเคลื่อนไหวที่สําคัญ รวมถึงเส้นทางนําทาง, สกรูลูกกลิ้งและหมุนหมุนการขยายอายุการใช้งานขององค์ประกอบสําคัญเหล่านี้.
8ระบบควบคุม CNC ใช้รุ่น 828D ซึ่งมีฟังก์ชันมากมาย โปรแกรม CAD-CAM ที่บูรณาการ การทํางานที่สะดวกต่อผู้ใช้ และมีคุณสมบัติในการแจ้งเตือนอัตโนมัติและการชําระค่าค่าผิดพลาด
9ส่วนประกอบสําคัญมาจากแบรนด์ที่ได้รับการยอมรับระดับนานาชาติ รวมถึงเส้นทางนําทางม้วนเส้น, สกรูลูกกลิ้ง, มอเตอร์และไดรเวอร์ servo,เครื่องปั๊มและวาล์วไฮดรอลิก, และปั๊มเย็น, รับประกันความน่าเชื่อถือที่โดดเด่นและความมั่นคงในการทํางานที่ต่อเนื่อง
ระบบแปรรูปแผ่นแกนทรี CNC เป็นทางออกอุตสาหกรรมที่แข็งแกร่ง, ออกแบบอย่างแม่นยําสําหรับการแปรรูปองค์ประกอบชนิดแผ่นและองค์ประกอบโครงสร้างอย่างแม่นยํามันเหมาะสําหรับการแปรรูปชิ้นงาน เช่น flangesกล่อง, แหวนและแผ่นเรียบ, ยกเว้นความหนาของวัสดุอยู่ในช่วงการแปรรูปที่มีประสิทธิภาพของเครื่อง
ภายในโรงงานผลิตเหล็ก เครื่องเจาะแผ่นนี้ทําเจาะและเจาะความละเอียดสูงบนแผ่นโครงสร้างและองค์ประกอบการเชื่อมต่อสร้างพื้นฐานที่น่าเชื่อถือ สําหรับการสร้างโครงสร้างเหล็กที่ยั่งยืนในภาคพลังงานลม มันให้ความมั่นคงในการแปรรูปแม่นยําของหอคอยและฟลานจ์ของหอไฟฟ้าลม ทําให้ส่วนประกอบสําคัญเหล่านี้ทนต่อสภาพแวดล้อมที่รุนแรงรวมถึงแรงลมแรงและความแตกต่างของอุณหภูมิสําหรับโครงการวิศวกรรมสะพาน, เครื่องประมวลผลอย่างมีประสิทธิภาพ สายพานและโครงสร้างการสนับสนุน,สร้างเชื่อมต่อที่ปลอดภัยและยาวนาน ที่สามารถทนความเครียดในการใช้งานแบบไดนามิกตลอดอายุการใช้งานของโครงสร้าง.
