รายละเอียดสินค้า:
การชำระเงิน:
|
| ขนาดชิ้นงาน: | 1000x1000mm | ความกว้างช่อง T ของ Workbench (มม.): | 28 |
|---|---|---|---|
| แกนเรียว: | BT40 | สูงสุด เส้นผ่านศูนย์กลางการเจาะ (มม.): | Φ50 |
| สูงสุด ความหนา (มม.): | ≤180 | เส้นผ่านศูนย์กลางกรีด: | M3-M20 |
| ความเร็วแกนหมุน (รอบ/นาที): | 30~3000 | Servo Spindle Motor Power (KW): | 11 |

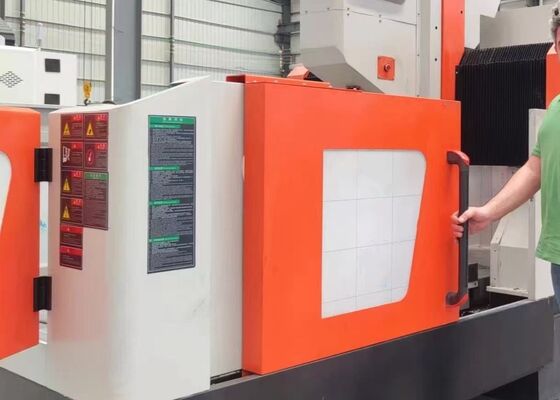

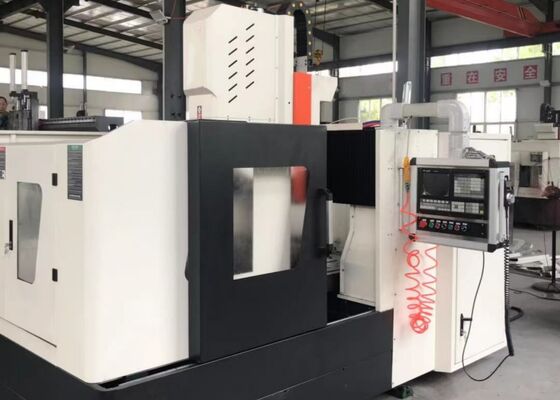

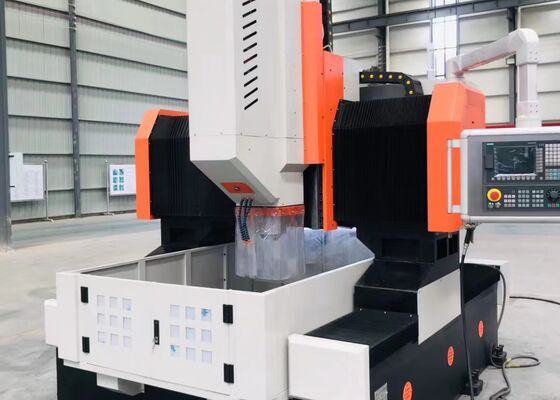

ใช้สำหรับแผ่นแผ่นท่อหน้าแปลนเครื่องเจาะ Cnc 11KW เซอร์โวมอเตอร์แกนหมุน
แนะนำผลิตภัณฑ์:
อุปกรณ์นี้ได้รับการออกแบบมาเป็นพิเศษสำหรับการตัดเฉือนแผ่นแผ่นท่อและหน้าแปลน ที่รองรับเส้นผ่านศูนย์กลางรูสูงถึง φ80 มม. หน้าที่หลักได้แก่ การเจาะ การคว้านรู การคว้าน การต๊าป การลบมุม และการกัด เหมาะสำหรับใช้กับดอกสว่านทั้งคาร์ไบด์และดอกสว่านธรรมดา ระบบควบคุม CNC ใช้งานง่าย ช่วยให้การทำงานตรงไปตรงมา เครื่องจักรได้รับความแม่นยำและประสิทธิภาพที่ยอดเยี่ยมอย่างต่อเนื่อง
การกำหนดค่าผลิตภัณฑ์:
| แบบอย่าง | พีเอชดี1010 | |
| ขนาดชิ้นงาน | ยาวxกว้าง (มม.) | 1000x1000 |
| ความกว้างช่อง T ของ Workbench (มม.) | 28 | |
| หัวเจาะไฟฟ้า | จำนวน | 1 |
| แกนเรียว | 40 บาท | |
| สูงสุด เส้นผ่านศูนย์กลางการเจาะ (มม.) | Φ50 | |
| สูงสุด ความหนา (มม.) | ≤180 | |
| เส้นผ่านศูนย์กลางกรีด | M3-M20 | |
| ความเร็วแกนหมุน (รอบ/นาที) | 30~3000 | |
| กำลังมอเตอร์เซอร์โวแกนหมุน(กิโลวัตต์) | 11 | |
| การเคลื่อนที่ด้านข้างของหัวกำลัง (แกน X) | สูงสุด จังหวะแนวนอน (มม.) | 1,000 |
| ความเร็วการเคลื่อนที่ด้านข้าง (รอบ/นาที) | 0~8 | |
| กำลังเซอร์โวมอเตอร์สำหรับการเคลื่อนที่ด้านข้าง (kW) | 2.4 | |
| การเคลื่อนที่ตามแนวยาวของโครงสำหรับตั้งสิ่งของ (แกน Y) | สูงสุด จังหวะการป้อน (มม.) | 1,000 |
| ความเร็วในการเคลื่อนที่ของฟีด (m/min) | 0~8 | |
| กำลังป้อนเซอร์โวมอเตอร์ (kW) | 2.4 | |
| การเคลื่อนที่ของฟีด ram แนวตั้ง (แกน Z) | สูงสุด จังหวะ (มม.) | 400 |
| ความเร็วในการเคลื่อนที่ (ม./นาที) | 0~8 | |
| กำลังเซอร์โวมอเตอร์ (กิโลวัตต์) | 2.4 | |
| ความแม่นยำของตำแหน่งสามแกน | X/Y/Z/A/B/C (มม.) | ±0.02/1000 |
| ความแม่นยำของตำแหน่งซ้ำสามแกน | X/Y/Z/A/B/C (มม.) | ±0.01/1000 |
| ระบบไฟฟ้า | ระบบซีเอ็นซี | FAGOR/ KND/ GSK |
| ตัวเปลี่ยนเครื่องมือ | ประเภทแผ่นดิสก์ (ไม่จำเป็น) | ตำแหน่งเครื่องมือ 24 ตำแหน่ง |
| ขนาดโดยรวม | ยาวxกว้างxสูง (ม.) | 3.2x2.2x2.2 |
คุณสมบัติผลิตภัณฑ์
1. โครงและคานขวางของเครื่องผลิตจากโครงสร้างเหล็กเชื่อมและผ่านการอบชุบด้วยความร้อนเพื่อบรรเทาความเครียดอย่างครอบคลุมเพื่อรับประกันความแม่นยำสูง โต๊ะทำงาน โต๊ะเลื่อนแนวขวาง และตัวกระทุ้งทำจากเหล็กหล่อ ให้ความทนทานและความแข็งแกร่งของโครงสร้างที่เหนือกว่า
2. ระบบขับเคลื่อนเซอร์โวคู่ที่ด้านใดด้านหนึ่งของแกน X ให้การเคลื่อนที่ของโครงสำหรับตั้งสิ่งของที่แม่นยำและซิงโครไนซ์ ทำให้มั่นใจในความตั้งฉากที่ยอดเยี่ยมระหว่างแกน Y และ X
3. โต๊ะทำงานสร้างจากเหล็กหล่อคุณภาพสูง ให้การทำงานที่เชื่อถือได้ มีความแข็งแกร่งเป็นเลิศ และมีเสถียรภาพในระยะยาว
4. แกนหมุนเจาะมีการออกแบบ BT40 ที่มีความแข็งแกร่งสูงและได้รับการออกแบบทางวิศวกรรมอย่างแม่นยำ และติดตั้งระบบจ่ายน้ำหล่อเย็นภายในเพื่อเพิ่มประสิทธิภาพการตัดเฉือนและการเปลี่ยนเครื่องมือที่ง่ายขึ้น ช่วงความเร็วแกนหมุนขยายตั้งแต่ 30 ถึง 3,000 รอบต่อนาที
5. ระบบสายพานลำเลียงชิปแบบจานโซ่สองระบบวางอยู่บนทั้งสองด้านของโต๊ะทำงาน หน่วยเหล่านี้รวบรวมเศษโลหะและสารหล่อเย็นอย่างมีประสิทธิภาพ ช่วยให้การจัดการเศษและการหมุนเวียนของสารหล่อเย็นมีประสิทธิภาพ
6. เครื่องจักรมีระบบจ่ายน้ำหล่อเย็นทั้งภายในและภายนอก โดยแต่ละระบบให้แรงดันและความสามารถในการไหลเพียงพอเพื่อประสิทธิภาพการตัดเฉือนสูงสุด นอกจากนี้ ยังมีอุปกรณ์ตรวจสอบระดับน้ำหล่อเย็นรวมอยู่ด้วยเพื่อให้มั่นใจในการหล่อลื่นและการระบายความร้อนของเครื่องมือตัดอย่างมีประสิทธิภาพตลอดการทำงาน
7. เครื่องจักรนี้รวมเอาระบบหล่อลื่นอัตโนมัติแบบรวมศูนย์ที่ให้การหล่อลื่นอย่างต่อเนื่องและเชื่อถือได้กับส่วนประกอบที่มีการเคลื่อนไหวที่สำคัญ รวมถึงรางนำ บอลสกรู และแบริ่งลูกกลิ้ง ซึ่งช่วยยืดอายุการใช้งานของส่วนประกอบที่สำคัญเหล่านี้
8. ระบบควบคุม CNC เป็นรุ่น 828D นำเสนอฟังก์ชันการทำงานที่ครอบคลุม การเขียนโปรแกรม CAD-CAM ในตัว การทำงานที่ใช้งานง่าย รวมถึงการแจ้งเตือนอัตโนมัติและคุณสมบัติการชดเชยข้อผิดพลาด
9. เครื่องจักรประกอบด้วยส่วนประกอบสำคัญจากแบรนด์ที่มีชื่อเสียงระดับสากล รวมถึงรางลูกกลิ้งเชิงเส้น บอลสกรู เซอร์โวมอเตอร์และไดรเวอร์ แกนหมุน ระบบควบคุม CNC ปั๊มและวาล์วไฮดรอลิก และปั๊มทำความเย็น สิ่งนี้รับประกันความน่าเชื่อถือที่ยอดเยี่ยมและประสิทธิภาพการทำงานที่เสถียรสม่ำเสมอ
เครื่องตัดเพลทโครงสำหรับตั้งสิ่งของ CNC เป็นโซลูชั่นทางอุตสาหกรรมที่แข็งแกร่ง ได้รับการออกแบบทางวิศวกรรมอย่างพิถีพิถันเพื่อการตัดเฉือนส่วนประกอบประเภทเพลทและชิ้นส่วนโครงสร้างที่แม่นยำ ได้รับการออกแบบมาโดยเฉพาะเพื่อประมวลผลชิ้นงาน เช่น หน้าแปลน จาน วงแหวน และแผ่นเรียบ ตราบใดที่ความหนาของวัสดุยังคงอยู่ภายในช่วงการตัดเฉือนที่มีประสิทธิภาพที่กำหนดของเครื่อง
ในโรงงานแปรรูปเหล็ก เครื่องเจาะเพลทนี้ดำเนินการเจาะและการกัดที่มีความแม่นยำสูงบนเพลทโครงสร้างและส่วนประกอบการเชื่อมต่อ ซึ่งเป็นพื้นฐานที่เชื่อถือได้สำหรับการก่อสร้างโครงสร้างเหล็กที่แข็งแกร่งและเชื่อถือได้ ในภาคส่วนพลังงานลม ให้การตัดเฉือนเสาและหน้าแปลนกังหันลมอย่างแม่นยำ ทำให้มั่นใจได้ว่าส่วนประกอบที่สำคัญเหล่านี้สามารถทนต่อสภาวะแวดล้อมที่ต้องการได้ รวมถึงแรงลมที่สูงและความผันผวนของอุณหภูมิ สำหรับการใช้งานด้านวิศวกรรมสะพาน เครื่องจักรจะประมวลผลคานสะพานและโครงสร้างรองรับ ทำให้เกิดการเชื่อมต่อที่ปลอดภัยและทนทาน ซึ่งสามารถทนต่อแรงเค้นแบบไดนามิกตลอดอายุการใช้งานของสะพาน
