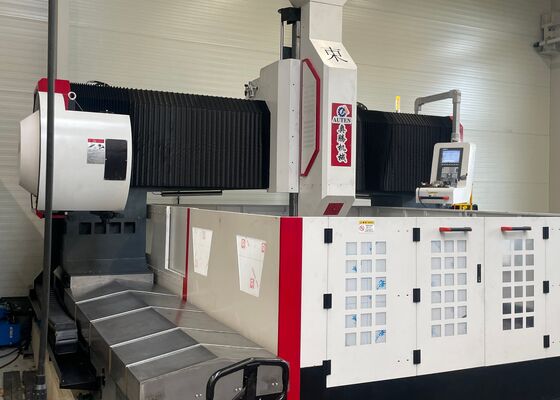

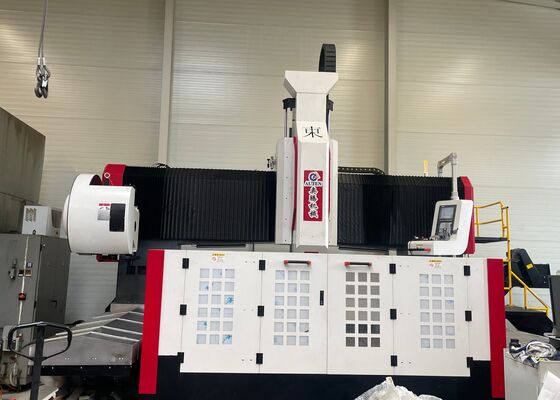

รุ่น PHD3535 เครื่องบดบด CNC แบบแบ่ง

รุ่น PHD3535 เครื่องบดบด CNC แบบแบ่ง

การนําเสนอสินค้า:

อุปกรณ์นี้ถูกออกแบบมาเพื่อเจาะ, chamfering, tapping, และการบดของแผ่นและองค์ประกอบโครงสร้าง. มันถูกใช้เป็นหลักในการเจาะประสิทธิภาพสูงของชิ้นงาน เช่น flanges,ไดสก์, แหวนและแผ่นภายในช่วงความหนาของการแปรรูปที่กําหนดไว้ ทั้งรูผ่านและรูบอดสามารถเจาะได้บนองค์ประกอบจากวัสดุเดียวและวัสดุประกอบกระบวนการแปรรูปถูกควบคุมด้วยดิจิตอลระบบนี้รองรับระบบอัตโนมัติ, ส่งผลิตความแม่นยําสูง, และเหมาะสําหรับการแปรรูปสินค้าหลากหลายในการผลิตขนาดใหญ่.

รายละเอียด:

โครงสร้างอุปกรณ์:

ฐานของเครื่องจักรถูกสร้างขึ้นจากวัสดุท่อและประกอบโดยหลัก ๆ โต๊ะทํางาน, gantry ขับเคลื่อน, เต้าเลื่อน, การเจาะและการบดหัว spindle, ระบบน้ํามันอัตโนมัติ,รอบคุ้มกัน, ระบบเย็นหมุนเวียน, หน่วยควบคุมดิจิทัล, ระบบไฟฟ้า, และส่วนประกอบเพิ่มเติมรวมถึงคู่สกรูนําความแม่นยําสําหรับการส่งการเคลื่อนไหวอุปกรณ์นี้มีความแตกต่างด้วยความแม่นยําในการตั้งตําแหน่งสูงและการซ้ําที่ดี

ลักษณะสินค้า

1. เตียงเครื่องจักรและโต๊ะทํางาน:

เครื่องจักรถูกสร้างขึ้นจากวัสดุท่อและประกอบด้วยส่วนประกอบหลักสองส่วน. มันได้รับการผสมผสานอุณหภูมิสูงก่อนการแปรรูปตามด้วยการผสมผสานระบายความเครียดระดับรองหลังครึ่งเสร็จ, และต่อมาถูกนําไปใช้ในการแปรรูปสุดท้าย กระบวนการหลายขั้นตอนนี้รับประกันความมั่นคงและความแม่นยําของเครื่องในระยะยาวซึ่งได้รับการรักษาด้วยการผสมผสานและการเก่าการบําบัดนี้ให้ความแข็งแรงแบบไดนามิกและสแตติกที่โดดเด่น ป้องกันการบิดรูปอย่างมีประสิทธิภาพพื้นที่ทํางานมีชุดของ T-slots จัดเรียงในแผนที่ที่ดีที่สุดสําหรับ clamping ปลอดภัยของชิ้นงาน.

การจัดวางนี้เพิ่มความแข็งแรงของเครื่องได้อย่างมากรวมถึงความแข็งแรงในการยืดและความแข็งแรงในการบดระบบการขับเคลื่อนถูกขับเคลื่อนโดยมอเตอร์ servo AC ที่คู่กับสกรูลูกกลมความแม่นยํา, ทําให้การเคลื่อนไหวแม่นยําของแกนตารีโบลท์ที่ปรับได้ถูกวางอยู่ใต้เตียง เพื่อให้สามารถปรับระดับบนโต๊ะทํางานได้อย่างสะดวก.

2. แกรนทรีเคลื่อนที่:

โกรงจูงเคลื่อนไหวถูกผลิตจากเหล็กเทา (HT250) และติดตั้งรถไฟนําเส้นขนาดสูงสองทางบนหน้าด้านหน้าของมันการเคลื่อนไหวของหัวแรงสไลด์ตามแกน X ได้รับความสะดวกโดยคู่สกรูลูกบอลความแม่นยําที่ขับเคลื่อนโดยมอเตอร์ servo. หัวแรงเจาะถูกติดตั้งโดยตรงบนแผ่นสไลด์นี้. การเคลื่อนไหว gantry ได้สําเร็จโดยการหมุนของลูกหมึกบนลูกหมัดที่ถูกขับเคลื่อนโดยเครื่องยนต์เซอร์โว้ด ผ่านเครื่องยัดแม่นยํา.

3- เซลล์เคลื่อนที่

เต้าเลื่อนเคลื่อนไหวเป็นส่วนประกอบเหล็กหลอมแม่นยํา. มันพร้อมกับโต๊ะเลื่อนเส้นตรง CNC ที่มีความจุสูงสอง,และเครื่องปรับปรุงดาวเคราะห์ความแม่นยําสูงเชื่อมต่อกับมอเตอร์เซอร์โวนอกจากนี้, เซลล์มีซิลินเดอร์ปันแก๊สไนโตรเจน, ซึ่งชดเชยน้ําหนักของหัวแรง, ลดภาระบนสกรูและยืดอายุการใช้งานของมัน.ระบบนี้อํานวยความสะดวกการเคลื่อนไหว Z-แกนของหัวแรงเจาะ, สามารถดําเนินการ เช่น การเข้าใกล้อย่างรวดเร็ว, การให้อาหารทํางาน, การถอนเร็ว, และการหยุดที่แม่นยําและหยุดฟังก์ชันเพื่อเพิ่มประสิทธิภาพการดําเนินงาน.

.

ระบบแกนทรี CNC ที่มีความก้าวหน้านี้ถูกสร้างมาเพื่อการเจาะและเครื่องหมายประกอบของแผ่นและแผ่นโลหะที่มีประสิทธิภาพสูงมันได้รับการออกแบบอย่างแม่นยําเพื่อให้แน่ใจว่าการแปรรูปแม่นยําของชิ้นงานคล้ายแผ่นและการประกอบโครงสร้างทําให้มันเหมาะสําหรับการแปรรูปฟลานจ์, ዲስก์, ส่วนประกอบทรงแหวน, แผ่นเรียบ, และวัตถุคล้ายกันความต้องการการทํางานพื้นฐานคือความหนาของชิ้นงานต้องอยู่ในช่วงการแปรรูปที่มีประสิทธิภาพที่กําหนดของเครื่อง.

ในสถานที่ผลิตโครงสร้างเหล็ก อุปกรณ์นี้ทําการเจาะและบดความละเอียดสูงบนแผ่นโครงสร้างและองค์ประกอบการเชื่อมต่อสร้างรากฐานที่แข็งแกร่งสําหรับการประกอบแบบน่าเชื่อถือของกรอบเหล็กในภาคพลังงานลม บริการเครื่องแปรรูปที่มีความทันสมัยและแม่นยําสูง สําหรับหอคอยและฟลานจ์ของเครื่องแปรรูปลมรวมถึงลมและอุณหภูมิในงานก่อสร้างสะพาน เครื่องจักรพานใช้สานสะพานและพราคเกตรองรับการเชื่อมต่อที่มั่นคง สามารถทนรับภาระแบบไดนามิกตลอดอายุการใช้งานของโครงสร้าง.
