รายละเอียดสินค้า:
การชำระเงิน:
|
| ยาวxก: | 1200x1200 มม | ความสูงของโครงสำหรับตั้งสิ่งของ: | 750มม |
|---|---|---|---|
| แกนเรียว: | 50 บาท | เส้นผ่านศูนย์กลางการเจาะสูงสุด: | Φ60 มม |
| ความกว้างของช่องตัว T: | 18มม | เส้นผ่านศูนย์กลางกรีด: | M3-M28 |
| ความเร็วแกนหมุน: | 30~3000 รอบ/นาที | กำลังมอเตอร์แกนเซอร์โว: | 22KW |
| เน้น: | เครื่องบดพลังงานลม เครื่องบดพลังงานลม เครื่องบดพลังงานลม เครื่องบดเครื่องบดเครื่องบด,Wind Power Generation Drilling Machine,Punching Milling Machine Line |
||

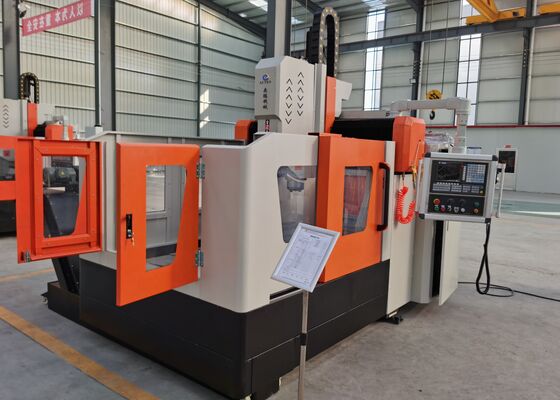

เครื่องเจาะและกัด CNC สำหรับการผลิตพลังงานลม รุ่น PHD1212
แนะนำผลิตภัณฑ์

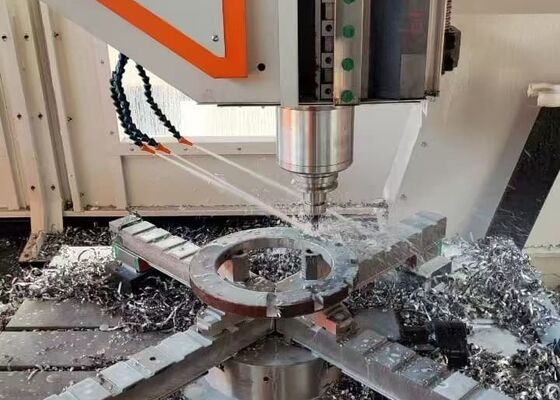

เครื่องเจาะและกัดแบบ Gantry CNC นี้ได้รับการออกแบบมาเป็นพิเศษสำหรับการเจาะ การลบมุม การต๊าปเกลียว และการกัดชิ้นงานแบบแผ่นและส่วนประกอบโครงสร้าง สามารถประมวลผลส่วนประกอบต่างๆ เช่น หน้าแปลน จาน แหวน และแผ่นเรียบ โดยมีพารามิเตอร์ความหนาที่สอดคล้องกับช่วงการประมวลผลที่มีประสิทธิภาพที่กำหนดไว้ของเครื่องจักรอย่างเคร่งครัด เครื่องรองรับการตัดเฉือนทั้งรูทะลุและรูตันบนโครงสร้างวัสดุทั้งแบบชิ้นเดียวและแบบผสมผสาน การทำงานแบบดิจิทัลเต็มรูปแบบตลอดกระบวนการตัดเฉือนทั้งหมด รับประกันความสะดวกในการใช้งานและประสิทธิภาพที่ยอดเยี่ยม เครื่องนี้เหมาะอย่างยิ่งสำหรับการผลิตอัตโนมัติ ให้ผลลัพธ์ที่มีความแม่นยำสูงเพื่อตอบสนองความต้องการของการผลิตที่หลากหลายและขนาดใหญ่
ข้อมูลจำเพาะ:
| ขนาดชิ้นงาน | กว้างxยาว | 1200x1200 มม. |
| ความสูง Gantry | 750 มม. | |
| โต๊ะทำงาน | ความกว้างร่อง T | 18 มม. |
| หัวเจาะกำลัง | จำนวน | 1 |
| หัวจับดอกสว่าน | BT50 | |
|
เส้นผ่านศูนย์กลางการเจาะสูงสุด (เหล็กคาร์บอนธรรมดา) |
Φ60 มม. | |
| เส้นผ่านศูนย์กลางการต๊าปเกลียว | M3-M28 | |
| ความเร็วรอบสปินเดิล | 30~3000 รอบ/นาที | |
| กำลังมอเตอร์สปินเดิลเซอร์โว | 22kW | |
| ระยะห่างจากปลายด้านล่างของสปินเดิลถึงโต๊ะทำงาน | 200-750 มม. | |
|
การเคลื่อนที่ด้านข้างของหัวกำลัง(แกน X) |
ระยะชักแนวนอนสูงสุด | 1200 มม. |
| ความเร็วการเคลื่อนที่ด้านข้าง | 0~8 รอบ/นาที | |
| กำลังมอเตอร์เซอร์โวสำหรับการเคลื่อนที่ด้านข้าง | 2.4kW | |
| การเคลื่อนที่ตามยาวของ Gantry (แกน Y) | ระยะชักป้อนสูงสุด | 1200 มม. |
| ความเร็วการเคลื่อนที่ป้อน | 0~8 ม./นาที | |
| กำลังมอเตอร์เซอร์โวป้อน | 2.4kW | |
| การเคลื่อนที่ป้อนของ Ram แนวตั้ง (แกน Z) | ระยะชักสูงสุด | 550 มม. |
| ความเร็วการเคลื่อนที่ | 0~8 ม./นาที | |
| กำลังมอเตอร์เซอร์โว | 2.8kW (เบรก) | |
| ความแม่นยำในการวางตำแหน่งสามแกน | X/Y/Z/A/B/C | ±0.015/1000 มม. |
| ความแม่นยำในการวางตำแหน่งซ้ำสามแกน | X/Y/Z/A/B/C | ±0.01/1000 มม. |
| ขนาดโดยรวม | กว้างxยาวxสูง | 4000x3800x2800 มม. |
คุณสมบัติผลิตภัณฑ์
1. ระบบส่งกำลัง
รางนำเชิงเส้นและสไลเดอร์ความแม่นยำสูงที่ผลิตจากไต้หวัน ได้รับการออกแบบอย่างพิถีพิถันเพื่อให้การทำงานราบรื่น พร้อมทั้งเพิ่มความสามารถในการรับน้ำหนักของอุปกรณ์ได้อย่างมาก แกน X รองรับด้วยรางนำเชิงเส้นแบบลูกกลิ้งสองชุด และแกน Z รองรับด้วยรางนำเชิงเส้นแบบลูกกลิ้งสี่ชุด ทั้งสองทำหน้าที่เป็นส่วนประกอบนำทางและรับน้ำหนักสำหรับการเคลื่อนที่ด้านข้างและตามยาว การกำหนดค่านี้ตรงตามข้อกำหนดทางเทคนิคสำหรับการเจาะความเร็วสูงอย่างสมบูรณ์ สำหรับการส่งกำลัง ทั้งแกน X และแกน Z ขับเคลื่อนด้วยมอเตอร์เซอร์โว AC ซึ่งขับเคลื่อนสกรูบอลความแม่นยำเพื่อแปลงการเคลื่อนที่แบบหมุนเป็นการเคลื่อนที่เชิงเส้นที่แม่นยำ
แกน Y ติดตั้งรางนำเชิงเส้นแบบลูกกลิ้งที่แข็งแรงสองชุด แต่ละชุดจับคู่กับสไลเดอร์รางสี่เหลี่ยมสองชุด ซึ่งประกอบเป็นกลไกการเลื่อนของแกน Y การออกแบบนี้ไม่เพียงแต่ตรงตามข้อกำหนดด้านความแข็งแกร่งและความทนทานที่เข้มงวดของโครงสร้าง Gantry เท่านั้น แต่ยังมีข้อได้เปรียบทางเทคนิคหลายประการ รวมถึงค่าสัมประสิทธิ์แรงเสียดทานต่ำ การทำงานความเร็วสูง การหน่วงการสั่นสะเทือนที่ยอดเยี่ยม และอายุการใช้งานที่ยาวนาน สำหรับการส่งกำลัง แกน Y ใช้เทคโนโลยีการขับเคลื่อนมอเตอร์เซอร์โวแบบซิงโครนัส ซึ่งขับเคลื่อนสกรูบอลให้ทำงานพร้อมกัน อำนวยความสะดวกในการเคลื่อนที่แบบสลับไปมาที่แม่นยำของโต๊ะทำงานแกน Y เพื่อให้มั่นใจถึงประสิทธิภาพการตัดเฉือน CNC ที่แม่นยำ
2. ระบบหล่อลื่นอัตโนมัติและกลไกป้องกัน:
เครื่องนี้ติดตั้งระบบหล่อลื่นอัตโนมัติแบบแบ่งแรงดันปริมาตรที่ผลิตในไต้หวัน ทำให้มั่นใจได้ว่าการหล่อลื่นชิ้นส่วนที่เคลื่อนไหว เช่น รางนำ สกรูนำ และแร็ค จะครอบคลุมทุกมุม ลดอายุการใช้งานของเครื่องจักรได้อย่างมาก แกน X และแกน Y ได้รับการป้องกันด้วยฝาครอบกันฝุ่น ในขณะที่แผ่นกันน้ำกระเซ็นจะถูกติดตั้งรอบโต๊ะทำงาน เพื่อให้การป้องกันที่เพิ่มขึ้นระหว่างการทำงาน
3. ระบบส่งสารหล่อเย็นส่วนกลาง:
เครื่องนี้ติดตั้งระบบส่งสารหล่อเย็นส่วนกลางมาตรฐาน การไหลเวียนของสารหล่อเย็นภายในช่วยป้องกันการสะสมของเศษเหล็กบนเครื่องมือระหว่างการตัดเฉือนได้อย่างมีประสิทธิภาพ ซึ่งช่วยลดการสึกหรอของเครื่องมือ ยืดอายุการใช้งานของเครื่องมือ และปรับปรุงผิวสำเร็จของชิ้นงาน ช่องจ่ายสารหล่อเย็นแรงดันสูงที่ปลายเครื่องมือช่วยให้มั่นใจได้ถึงการป้องกันพื้นผิวชิ้นงานและข้อต่อหมุนความเร็วสูงได้อย่างน่าเชื่อถือ ป้องกันการอุดตันจากสิ่งปนเปื้อน และปรับปรุงทั้งคุณภาพชิ้นงานและประสิทธิภาพการทำงานโดยรวม
อุปกรณ์อุตสาหกรรมแบบ Gantry CNC ที่ซับซ้อนนี้ ออกแบบมาสำหรับการเจาะและทำเครื่องหมายบนแผ่นโลหะและแผ่นโลหะ ได้รับการออกแบบอย่างพิถีพิถันสำหรับการตัดเฉือนชิ้นส่วนแบบแผ่นและส่วนประกอบโครงสร้างอย่างแม่นยำ ปรับให้เหมาะสมเป็นพิเศษสำหรับการประมวลผลชิ้นงาน เช่น หน้าแปลน จาน แหวน และแผ่นเรียบ สร้างขึ้นตามมาตรฐานที่เข้มงวด เพื่อให้มั่นใจว่าความหนาของชิ้นงานเหล่านี้เป็นไปตามพารามิเตอร์การตัดเฉือนที่มีประสิทธิภาพที่กำหนดไว้ล่วงหน้าของเครื่องจักรอย่างสมบูรณ์
ในโรงงานผลิตโครงสร้างเหล็ก อุปกรณ์นี้ดำเนินการเจาะและกัดชิ้นงานโครงสร้างและส่วนประกอบเชื่อมต่ออย่างแม่นยำ ให้รากฐานที่เชื่อถือได้สำหรับการประกอบโครงสร้างเหล็กที่มั่นคง ภายในอุตสาหกรรมพลังงานลม อุปกรณ์นี้ให้โซลูชันการตัดเฉือนที่มีความแม่นยำสูงสำหรับใบพัดกังหันลมและหน้าแปลน ซึ่งเป็นกระบวนการที่สำคัญเพื่อให้แน่ใจว่าส่วนประกอบเหล่านี้สามารถทนทานต่อสภาพแวดล้อมที่รุนแรง (เช่น ลมแรง การเปลี่ยนแปลงอุณหภูมิ) สำหรับโครงการก่อสร้างสะพาน อุปกรณ์นี้ประมวลผลคานสะพานและตัวยึดรองรับ อำนวยความสะดวกในการสร้างการเชื่อมต่อที่แข็งแรงทนทาน ซึ่งออกแบบมาเพื่อทนทานต่อโหลดแบบไดนามิกตลอดอายุการใช้งานที่ยาวนานของสะพาน
