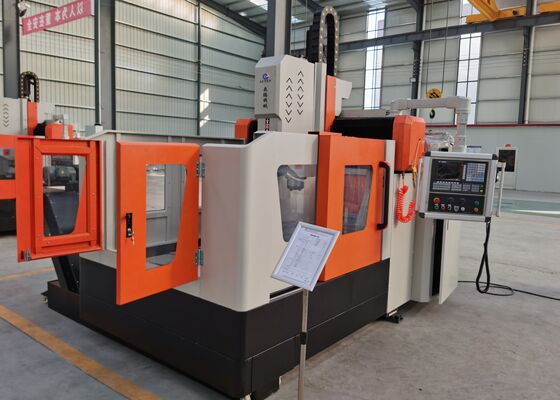

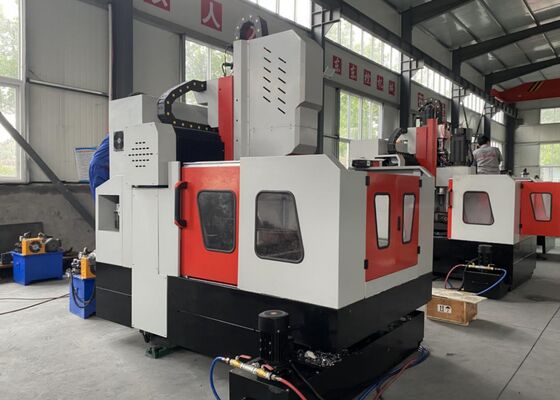

เครื่องเจาะหน้าแปลนหม้อไอน้ำ CNC แบบ Gantry รุ่น PHD1212 ความเร็วแกน Z เคลื่อนที่ 0~8 เมตร/นาที

เครื่องเจาะ CNC Gantry Flange รุ่น PHD1212 ความเร็วแกน Z เคลื่อนที่ 0~8 M/Min

แนะนำผลิตภัณฑ์

เครื่องเจาะและกัด CNC แบบ Gantry ได้รับการออกแบบมาโดยเฉพาะเพื่อดำเนินการเจาะ คว้าน ต๊าปเกลียว และกัดชิ้นงานแผ่นและส่วนประกอบโครงสร้าง สามารถประมวลผลชิ้นงาน เช่น หน้าแปลน จาน แหวน และแผ่นเรียบ โดยมีพารามิเตอร์ความหนาที่สอดคล้องกับช่วงการประมวลผลที่มีประสิทธิภาพที่กำหนดของเครื่องอย่างเคร่งครัด เครื่องรองรับการตัดเฉือนทั้งรูทะลุและรูตันบนชิ้นส่วนวัสดุที่เป็นเนื้อเดียวกันและวัสดุผสม ผสานการควบคุมแบบดิจิทัลอย่างเต็มรูปแบบตลอดวงจรการตัดเฉือนทั้งหมด ทำให้มั่นใจได้ถึงความสะดวกในการใช้งานและประสิทธิภาพที่ยอดเยี่ยม เครื่องนี้เหมาะอย่างยิ่งสำหรับการผลิตอัตโนมัติ ให้ผลลัพธ์ที่มีความแม่นยำสูงเพื่อตอบสนองความต้องการของการใช้งานการผลิตที่หลากหลายและขนาดใหญ่

ข้อมูลจำเพาะ:

คุณสมบัติผลิตภัณฑ์

1. ระบบส่งกำลัง

รางนำและสไลเดอร์ความแม่นยำสูงที่มาจากไต้หวัน ได้รับการออกแบบมาเป็นพิเศษเพื่อให้การทำงานราบรื่น ในขณะเดียวกันก็ช่วยเพิ่มความสามารถในการรับน้ำหนักของอุปกรณ์ได้อย่างมาก แกน X และแกน Z ติดตั้งรางเชิงเส้นแบบลูกกลิ้งสองและสี่ตามลำดับ ทำหน้าที่เป็นองค์ประกอบนำและรับน้ำหนักสำหรับการเคลื่อนที่ทั้งด้านข้างและตามยาว การจัดเรียงนี้เป็นไปตามข้อกำหนดทางเทคนิคสำหรับการเจาะความเร็วสูงอย่างสมบูรณ์ ในด้านการส่งกำลัง ทั้งแกน X และแกน Z ขับเคลื่อนด้วยมอเตอร์เซอร์โว AC ซึ่งขับเคลื่อนสกรูบอลความแม่นยำเพื่อแปลงการเคลื่อนที่แบบหมุนเป็นการเคลื่อนที่เชิงเส้นที่แม่นยำ

แกน Y ติดตั้งรางเชิงเส้นแบบลูกกลิ้งที่แข็งแรงสองตัว แต่ละตัวติดตั้งสไลเดอร์รางสี่เหลี่ยมสองตัว ก่อตัวเป็นกลไกการเลื่อนแกน Y การกำหนดค่านี้ไม่เพียงแต่เป็นไปตามข้อกำหนดด้านความแข็งแกร่งและความแข็งแรงที่เข้มงวดของโครง Gantry เท่านั้น แต่ยังมีประโยชน์ทางเทคนิคหลายประการ รวมถึงค่าสัมประสิทธิ์แรงเสียดทานต่ำ การเคลื่อนที่ความเร็วสูง การหน่วงการสั่นสะเทือนที่เหนือกว่า และอายุการใช้งานที่ยาวนานขึ้น สำหรับการส่งกำลัง แกน Y ใช้เทคโนโลยีการขับเคลื่อนมอเตอร์เซอร์โวแบบซิงโครนัส ซึ่งขับเคลื่อนสกรูบอลพร้อมกัน ทำให้สามารถเคลื่อนที่แบบสลับไปมาของโต๊ะทำงานแกน Y ได้อย่างแม่นยำ เพื่อให้มั่นใจในการดำเนินการตัดเฉือน CNC ที่แม่นยำ

2. ระบบหล่อลื่นอัตโนมัติและกลไกป้องกัน:
เครื่องนี้ติดตั้งระบบหล่อลื่นอัตโนมัติแบบแบ่งแรงดันปริมาตรที่ผลิตในไต้หวัน ให้การหล่อลื่นที่ทั่วถึงโดยไม่มีมุมไปยังส่วนประกอบที่เคลื่อนที่ เช่น รางนำ สกรูนำ และแร็ค ซึ่งช่วยยืดอายุการใช้งานของเครื่องได้อย่างมาก แกน X และแกน Y ได้รับการป้องกันด้วยฝาครอบกันฝุ่น ในขณะที่แผ่นกันน้ำกระเซ็นจะถูกติดตั้งรอบโต๊ะทำงาน ให้การป้องกันที่เพิ่มขึ้นระหว่างการทำงาน

3. ระบบส่งสารหล่อเย็นส่วนกลาง:
เครื่องนี้มีระบบส่งสารหล่อเย็นส่วนกลางมาตรฐาน การไหลเวียนของสารหล่อเย็นภายในช่วยป้องกันไม่ให้เศษเหล็กเกาะติดกับเครื่องมือระหว่างการตัดเฉือนได้อย่างมีประสิทธิภาพ ซึ่งช่วยลดการสึกหรอของเครื่องมือ ยืดอายุเครื่องมือ และปรับปรุงผิวสำเร็จของชิ้นงาน ช่องส่งสารหล่อเย็นแรงดันสูงที่ปลายเครื่องมือช่วยให้มั่นใจในการป้องกันพื้นผิวชิ้นงานและข้อต่อหมุนความเร็วสูงได้อย่างน่าเชื่อถือ ป้องกันการอุดตันที่เกิดจากสิ่งปนเปื้อน และเพิ่มทั้งคุณภาพชิ้นงานและประสิทธิภาพการทำงานโดยรวม

อุปกรณ์อุตสาหกรรม CNC แบบ Gantry ขั้นสูงนี้ ออกแบบมาสำหรับการเจาะและทำเครื่องหมายบนแผ่นโลหะและแผ่นโลหะ ได้รับการออกแบบอย่างแม่นยำสำหรับการตัดเฉือนชิ้นส่วนรูปแผ่นและส่วนประกอบโครงสร้างอย่างแม่นยำ ออกแบบมาโดยเฉพาะสำหรับการประมวลผลชิ้นงาน เช่น หน้าแปลน จาน แหวน และแผ่นเรียบ โดยสร้างขึ้นตามข้อกำหนดที่สำคัญ เพื่อให้มั่นใจว่าความหนาของชิ้นงานเหล่านี้เป็นไปตามพารามิเตอร์การตัดเฉือนที่มีประสิทธิภาพที่กำหนดไว้ล่วงหน้าของเครื่องอย่างเคร่งครัด

ในโรงงานผลิตโครงสร้างเหล็ก อุปกรณ์นี้ดำเนินการเจาะและกัดชิ้นงานโครงสร้างและส่วนประกอบเชื่อมต่ออย่างแม่นยำ สร้างรากฐานที่มั่นคงสำหรับการประกอบโครงสร้างเหล็กที่เสถียร ภายในภาคพลังงานลม อุปกรณ์นี้จัดหาโซลูชันการตัดเฉือนที่มีความแม่นยำสูงสำหรับหอคอยกังหันลมและหน้าแปลน ซึ่งเป็นปฏิบัติการที่สำคัญเพื่อให้แน่ใจว่าส่วนประกอบเหล่านี้สามารถทนต่อสภาพแวดล้อมที่รุนแรง (เช่น ลมแรง ความผันผวนของอุณหภูมิ) สำหรับโครงการก่อสร้างสะพาน อุปกรณ์นี้ประมวลผลคานสะพานและตัวยึดรองรับ ทำให้เกิดการเชื่อมต่อที่แข็งแรงทนทาน ซึ่งออกแบบมาเพื่อทนต่อโหลดแบบไดนามิกตลอดอายุการใช้งานที่ยาวนานของสะพาน
