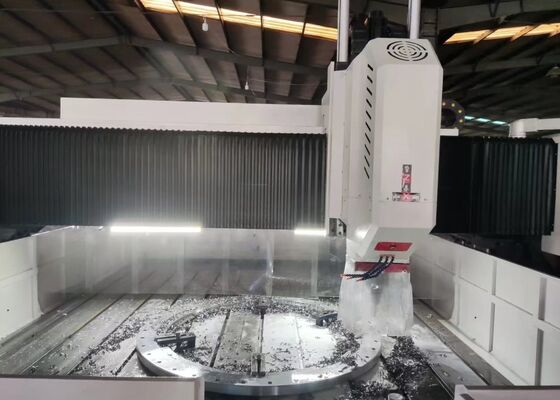

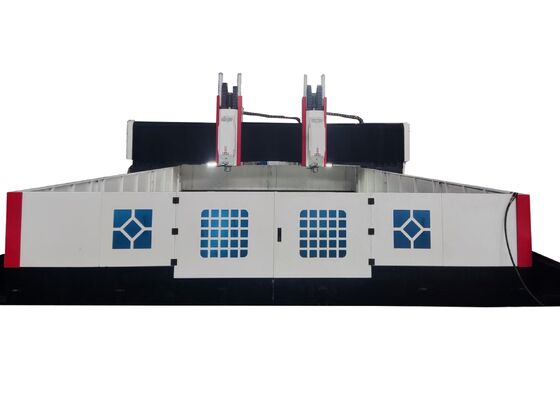

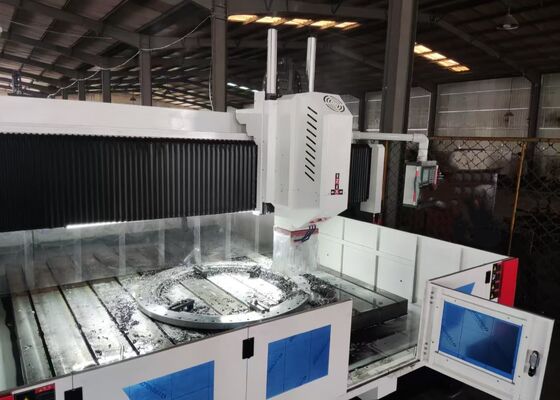

เครื่องเจาะและกัด CNC รุ่น PHD6060 พร้อมมอเตอร์สปินเดิลเซอร์โว 22KW
การใช้งาน:
เครื่องเจาะและกัด CNC แบบ Gantry ที่ออกแบบมาเป็นพิเศษนี้ ถูกสร้างขึ้นเพื่อปฏิบัติงานเครื่องจักรที่หลากหลาย รวมถึงการเจาะ การลบมุม การต๊าป การกัด และการคว้าน บนชิ้นงานประเภทแผ่นและโครงสร้างประกอบ เครื่องนี้ให้ความสามารถในการเจาะรูที่มีประสิทธิภาพสูงสำหรับส่วนประกอบต่างๆ เช่น หน้าแปลน จาน ชิ้นส่วนรูปวงแหวน และแผ่นต่างๆ ภายในช่วงความหนาที่กำหนด เครื่องสามารถประมวลผลทั้งรูทะลุและรูตัน แสดงให้เห็นถึงความเข้ากันได้ดีเยี่ยมกับส่วนประกอบวัสดุที่เป็นเนื้อเดียวกัน รวมถึงชิ้นงานวัสดุผสม ด้วยเทคโนโลยีดิจิทัลควบคุมขั้นสูง เครื่องนี้จึงรับประกันความสะดวกสบายในการใช้งานที่เหนือกว่า ช่วยให้การผลิตอัตโนมัติที่มีความแม่นยำสูง รองรับความต้องการในการประมวลผลชิ้นงานหลากหลายประเภท และสนับสนุนความต้องการการผลิตขนาดใหญ่
ข้อมูลจำเพาะ:
| ขนาดชิ้นงาน | กว้างxยาว | 6000x6000 มม. |
| ความสูง Gantry |
800 มม. (สามารถกำหนดได้ตามฐานราก) |
|
| โต๊ะทำงาน | ความกว้างร่อง T | 28 มม. |
| หัวเจาะ | จำนวน | 2 |
| เรียวสปินเดิล | BT50 | |
|
เส้นผ่านศูนย์กลางการเจาะสูงสุด (เหล็กกล้าคาร์บอนทั่วไป) |
Φ80 มม. | |
| ความหนาสูงสุด | ≤150 มม. | |
| เส้นผ่านศูนย์กลางการต๊าป | M3-M36 | |
| ความเร็วสปินเดิล | 30~3000 รอบ/นาที | |
| กำลังมอเตอร์สปินเดิลเซอร์โว | 22kW | |
| ระยะห่างจากปลายด้านล่างของสปินเดิลถึงโต๊ะทำงาน | 200-800 มม. | |
|
การเคลื่อนที่ด้านข้างของหัวเจาะ(แกน X) |
ระยะชักแนวนอนสูงสุด | 6000 มม. |
| ความเร็วการเคลื่อนที่ด้านข้าง | 0~8 รอบ/นาที | |
| กำลังมอเตอร์เซอร์โวสำหรับการเคลื่อนที่ด้านข้าง | 2x4.2kW | |
|
การเคลื่อนที่ตามยาวของ Gantry (แกน Y) |
ระยะชักป้อนสูงสุด | 6000 มม. |
| ความเร็วการเคลื่อนที่ป้อน | 0~8 ม./นาที | |
| กำลังมอเตอร์เซอร์โวป้อน | 2x4.2kW | |
| การเคลื่อนที่ป้อนแรมแนวตั้ง (แกน Z) | ระยะชักสูงสุด | 600 มม. |
| ความเร็วการเคลื่อนที่ | 0~6 ม./นาที | |
| กำลังมอเตอร์เซอร์โว | 2x3.6kW (เบรก) | |
| ความแม่นยำในการวางตำแหน่งสามแกน | X/Y/Z/A/B/C | ±0.01/1000 มม. |
| ความแม่นยำในการวางตำแหน่งซ้ำสามแกน | X/Y/Z/A/B/C | ±0.01/1000 มม. |
| ขนาดโดยรวม | กว้างxยาวxสูง | 11000x9500x4000 มม. |
โครงสร้างอุปกรณ์:
เครื่องเจาะและทำเครื่องหมาย CNC แบบ Gantry นี้ได้รับการออกแบบมาเป็นพิเศษด้วยโต๊ะทำงานฐานเหล็กหล่อ โครงสร้าง Gantry แบบเคลื่อนที่ แซดเดิลแบบเคลื่อนที่ ชุดหัวเจาะ-กัด ระบบหล่อลื่นอัตโนมัติและระบบความปลอดภัย โมดูลระบายความร้อนแบบหมุนเวียน ระบบควบคุมตัวเลข (NC) และโมดูลควบคุมไฟฟ้า ติดตั้งรางเลื่อนแบบลูกกลิ้ง เครื่องนี้รับประกันความสามารถในการรับน้ำหนักที่ยอดเยี่ยมและการควบคุมการเคลื่อนที่ที่แม่นยำ ในขณะที่ระบบขับเคลื่อนบอลสกรูความแม่นยำสูงให้ความแม่นยำในการวางตำแหน่งที่โดดเด่นและความสามารถในการทำงานซ้ำที่สม่ำเสมอ
คุณสมบัติผลิตภัณฑ์
1. หัวเจาะ
หัวเจาะติดตั้งมอเตอร์สปินเดิลที่ขับเคลื่อนด้วยเซอร์โวโดยเฉพาะ โดยใช้สายพานซิงโครนัสแบบฟันเฟืองเพื่อลดความเร็วและเพิ่มแรงบิดในการขับเคลื่อนสปินเดิลที่ออกแบบมาเป็นพิเศษ สปินเดิลมีชุดตลับลูกปืนเม็ดมุมแบบแถวหกแถวของญี่ปุ่น (ตลับลูกปืนสี่ตัวด้านหน้าและสองตัวด้านหลัง) ทำให้สามารถปรับความเร็วได้อย่างต่อเนื่อง เมื่อรวมกับอุปกรณ์เปลี่ยนเครื่องมือแบบนิวแมติก สปินเดิลจะช่วยให้เปลี่ยนเครื่องมือได้อย่างรวดเร็วและมีประสิทธิภาพ การเคลื่อนที่ป้อนขับเคลื่อนด้วยมอเตอร์เซอร์โวที่เชื่อมต่อกับบอลสกรู ทั้งแกน X และ Y รองรับการเคลื่อนที่ประสานกันและใช้การควบคุมแบบกึ่งวงปิด ทำให้สามารถทำการประมาณค่าเชิงเส้นและวงกลมได้ ปลายสปินเดิลได้รับการออกแบบให้มีรูเรียว BT50 และเชื่อมต่อกับข้อต่อหมุนความเร็วสูง ทำให้สามารถปฏิบัติงาน U-drill ความเร็วสูงผ่านการส่งสารหล่อเย็นผ่านแกนสปินเดิล
2. ระบบส่งกำลัง
ด้วยรางนำทางที่ผลิตในไต้หวันและการกำหนดค่าสไลเดอร์ความแม่นยำสูง ระบบนี้จึงรับประกันการทำงานที่ราบรื่นและความสามารถในการรับน้ำหนักมากที่เพิ่มขึ้น แกน X ใช้รางนำเชิงเส้นแบบลูกกลิ้งคู่เป็นองค์ประกอบนำทางและรับน้ำหนักด้านข้าง ซึ่งตรงตามความต้องการของการเจาะความเร็วสูงอย่างเต็มที่ ระบบส่งกำลังแกน X ขับเคลื่อนด้วยมอเตอร์เซอร์โว AC ที่เชื่อมต่อกับบอลสกรูความแม่นยำ ทำให้สามารถควบคุมการเคลื่อนที่เชิงเส้นได้อย่างแม่นยำ
3. ระบบส่งกำลัง (ส่วนแกน Y ต่อเนื่อง)
แกน Y ติดตั้งรางนำเชิงเส้นแบบลูกกลิ้งสำหรับงานหนักสองเส้นที่แต่ละด้าน โดยแต่ละเส้นมีตลับรางสี่เหลี่ยมสามตัวยึดติดกับรางนำ ทำให้เกิดกลไกการเลื่อนของแกน Y การออกแบบนี้ไม่เพียงแต่ตรงตามข้อกำหนดที่เข้มงวดสำหรับความแข็งแกร่งสูงและความสมบูรณ์ของโครงสร้างของโครง Gantry เท่านั้น แต่ยังมีข้อได้เปรียบทางเทคนิคหลายประการ รวมถึงค่าสัมประสิทธิ์แรงเสียดทานต่ำ ความเร็วในการเคลื่อนที่สูง คุณสมบัติการหน่วงการสั่นสะเทือนที่เหนือกว่า และอายุการใช้งานที่ยาวนาน สำหรับการเคลื่อนที่แกน Y ใช้เทคโนโลยีการขับเคลื่อนแบบซิงโครนัสด้วยมอเตอร์เซอร์โวคู่: มอเตอร์เซอร์โวเฉพาะที่แต่ละด้านขับเคลื่อนการหมุนของบอลสกรูแบบซิงโครนัส ทำให้สามารถเคลื่อนที่โครง Gantry ได้อย่างแม่นยำ และรองรับงานเครื่องจักร CNC ที่มีความแม่นยำสูง
.
เครื่องจักร CNC แบบ Gantry อุตสาหกรรมขั้นสูงนี้ได้รับการออกแบบมาเป็นพิเศษเพื่อทำการเจาะและทำเครื่องหมายบนส่วนประกอบแผ่นโลหะและแผ่นโลหะ ออกแบบมาอย่างแม่นยำสำหรับการผลิตชิ้นงานประเภทแผ่นและโครงสร้างประกอบที่มีความแม่นยำสูง โดยเฉพาะอย่างยิ่งเข้ากันได้กับการประมวลผลหน้าแปลน จาน ชิ้นส่วนรูปวงแหวน แผ่นเรียบ และส่วนประกอบที่คล้ายคลึงกัน ข้อกำหนดการปฏิบัติงานที่สำคัญคือความหนาของชิ้นงานต้องเป็นไปตามข้อกำหนดการผลิตที่มีประสิทธิภาพที่กำหนดไว้ล่วงหน้าของเครื่องอย่างเคร่งครัด
ในโรงงานผลิตโครงสร้างเหล็ก อุปกรณ์นี้ทำการเจาะและกัดชิ้นส่วนโครงสร้างและส่วนประกอบเชื่อมต่ออย่างแม่นยำ ให้รากฐานที่เชื่อถือได้สำหรับการประกอบโครงสร้างเหล็กที่มั่นคง ในภาคพลังงานลม เครื่องนี้มอบโซลูชันการผลิตขั้นสูงที่มีความแม่นยำสูงสำหรับเสาและหน้าแปลนกังหันลม เพื่อให้มั่นใจว่าส่วนประกอบเหล่านี้สามารถทนทานต่อสภาพแวดล้อมที่รุนแรง เช่น ลมแรงและการเปลี่ยนแปลงอุณหภูมิ สำหรับโครงการก่อสร้างสะพาน อุปกรณ์นี้ประมวลผลคานสะพานและตัวยึดรองรับ ทำให้สามารถสร้างการเชื่อมต่อที่มั่นคงและทนทานซึ่งออกแบบมาเพื่อทนทานต่อแรงไดนามิกตลอดอายุการใช้งานที่ยาวนานของสะพาน
