การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| ขนาดชิ้นงาน: | 4000x8000มม | ความกว้างช่อง T ของ Workbench (มม.): | 28 |
|---|---|---|---|
| แกนเรียว: | 50 บาท | สูงสุด เส้นผ่านศูนย์กลางการเจาะ (มม.): | φ90 |
| สูงสุด ความหนา (มม.): | ≤300 | เส้นผ่านศูนย์กลางกรีด: | M3-M36 |
| ความเร็วแกนหมุน (รอบ/นาที): | 30~3000 | Servo Spindle Motor Power (KW): | 22/30/37 |

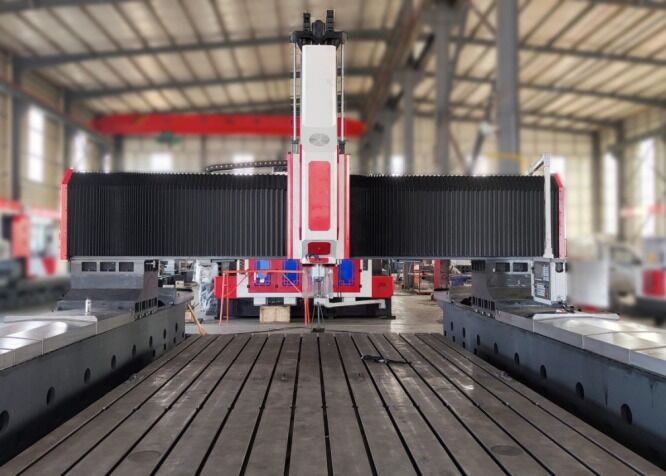

สำหรับอุตสาหกรรมการผลิตพลังงานลม เครื่องเจาะ CNC แบบ Gantry รุ่น PHD4080
แนะนำผลิตภัณฑ์:
เครื่องนี้เป็นเครื่องเจาะและกัดความเร็วสูง CNC แบบเคลื่อนที่ได้ประเภท Gantry ออกแบบมาเพื่อการเจาะ การต๊าป และการกัดชิ้นงาน เช่น แผ่นเหล็ก หน้าแปลน เครื่องแลกเปลี่ยนความร้อน แผ่นท่อ และฐานรองรับแบบหมุนเป็นหลัก ใช้ดอกสว่านคาร์ไบด์สำหรับการเจาะความเร็วสูงพร้อมระบบหล่อเย็นภายใน เครื่องนี้มาพร้อมกับระบบควบคุมแบบบัส CNC ของ KND หรือ CNC ซึ่งใช้งานง่ายและรองรับระบบอัตโนมัติ ความแม่นยำสูง และเหมาะสำหรับการผลิตขนาดเล็กถึงขนาดกลางที่มีผลิตภัณฑ์หลากหลาย
การกำหนดค่าผลิตภัณฑ์:
| รุ่น | PHD4080 | |
| ขนาดชิ้นงาน | ยาวxกว้าง (มม.) | 4000x8000 |
| ความกว้างร่อง T ของโต๊ะทำงาน (มม.) | 28 | |
| หัวเจาะ | จำนวน | 1 หรือ 2 |
| เรียวแกนหมุน | BT50 | |
| เส้นผ่านศูนย์กลางการเจาะสูงสุด (มม.) | Φ90 | |
| ความหนาสูงสุด (มม.) | ≤300 | |
| เส้นผ่านศูนย์กลางการต๊าป | M3-M36 | |
| ความเร็วแกนหมุน (รอบ/นาที) | 30~3000 | |
| กำลังมอเตอร์แกนหมุนเซอร์โว (กิโลวัตต์) | 22/30/37 | |
| การเคลื่อนที่ด้านข้างของหัวเจาะ (แกน X) | ระยะชักสูงสุดในแนวนอน (มม.) | 4000 |
| ความเร็วการเคลื่อนที่ด้านข้าง (รอบ/นาที) | 0~6 | |
| กำลังมอเตอร์เซอร์โวสำหรับการเคลื่อนที่ด้านข้าง (กิโลวัตต์) | 3.6 | |
| การเคลื่อนที่ตามยาวของ Gantry (แกน Y) | ระยะป้อนสูงสุด (มม.) | 8000 |
| ความเร็วการเคลื่อนที่ป้อน (เมตร/นาที) | 0~6 | |
| กำลังมอเตอร์เซอร์โวป้อน (กิโลวัตต์) | 3.6/5.5 | |
| การเคลื่อนที่ป้อนของ Ram แนวตั้ง (แกน Z) | ระยะชักสูงสุด (มม.) | 1400 |
| ความเร็วการเคลื่อนที่ (เมตร/นาที) | 0~4 | |
| กำลังมอเตอร์เซอร์โว (กิโลวัตต์) | 3.6 | |
| ความแม่นยำในการวางตำแหน่งสามแกน | X/Y/Z/A/B/C (มม.) | ±0.015/1000 |
| ความแม่นยำในการวางตำแหน่งซ้ำสามแกน | X/Y/Z/A/B/C (มม.) | ±0.01/1000 |
| ระบบไฟฟ้า | ระบบ CNC | FAGOR/ KND/ GSK |
| เครื่องเปลี่ยนเครื่องมือ | แบบจาน (อุปกรณ์เสริม) | 24 ตำแหน่งเครื่องมือ |
| ขนาดโดยรวม | ยาวxกว้างxสูง (เมตร) | 13x6.9x6.2 |
คุณสมบัติผลิตภัณฑ์
1. เครื่องประกอบด้วยฐาน โต๊ะทำงาน Gantry เคลื่อนที่ หัวเจาะแบบ Ram แนวตั้ง ระบบไฮดรอลิก ระบบนิวแมติก ระบบหล่อเย็น ระบบหล่อลื่นแบบรวมศูนย์ ระบบควบคุมไฟฟ้า และระบบกำจัดเศษอัตโนมัติ
2. ในเครื่องชุดนี้ โต๊ะทำงานและ Gantry เป็นส่วนประกอบที่แยกจากกัน โดย Gantry จะเคลื่อนที่บนฐานสองฐาน การออกแบบนี้ช่วยเพิ่มเสถียรภาพและความแม่นยำในการประมวลผลได้อย่างมาก พร้อมความสามารถในการรับน้ำหนักสูง
3. โต๊ะทำงานทำจากเหล็กหล่อสีเทาคุณภาพสูงเพื่อความทนทานและประสิทธิภาพที่เหนือกว่า
ฐานเครื่องและโต๊ะทำงานทำจากเหล็กหล่อสีเทาคุณภาพสูง (HT300) โดยมีการคลายความเค้นด้วยการอบอ่อนสองครั้ง เพื่อขจัดเสียงสะท้อนระหว่างกระบวนการเจาะและยืดอายุการใช้งานของดอกสว่านอัลลอยด์ ได้มีการออกแบบฐานและโต๊ะทำงานแยกจากกัน
1. ระบบกำจัดเศษอัตโนมัติและระบบหล่อเย็นแบบหมุนเวียนช่วยลดเวลาที่ไม่ก่อให้เกิดผลผลิตและลดความเข้มข้นของแรงงาน ผู้ปฏิบัติงานเพียงแค่โหลดและยกเลิกการโหลดชิ้นงานและเปลี่ยนดอกสว่าน
2. เครื่องมาพร้อมกับแกนหมุน BT50 ของไต้หวัน มีระบบหล่อเย็นภายในและความแม่นยำสูง สามารถใช้ร่วมกับดอกสว่านคาร์ไบด์ได้ นอกจากนี้ เครื่องยังมีกระบอกเครื่องมือแบบนิวแมติกเพื่อการเปลี่ยนเครื่องมือที่ง่ายขึ้น มอเตอร์แกนหมุนหลักกำลังสูงขับเคลื่อนด้วยสายพานซิงโครนัสที่ควบคุมด้วยเซอร์โว ทำให้สามารถรองรับความเร็วรอบที่หลากหลาย
3. เครื่องเจาะ CNC นี้ออกแบบมาโดยเฉพาะตามลักษณะของชิ้นงานและข้อกำหนดด้านความแม่นยำ มีโครงสร้างที่กะทัดรัดและยืดหยุ่น เพื่อให้มั่นใจถึงประสิทธิภาพการประมวลผลที่เหมาะสมที่สุด ไม่ว่ารูจะจัดเรียงเป็นวงกลมหรือเป็นเส้นตรง เครื่องจะทำงานให้เสร็จอย่างรวดเร็วและแม่นยำ ด้วยเหตุนี้ จึงเป็นโซลูชันที่คุ้มค่ามาก
เครื่องตัดแผ่น CNC แบบ Gantry เป็นโซลูชันอุตสาหกรรมที่แข็งแกร่ง ออกแบบมาอย่างพิถีพิถันเพื่อการประมวลผลส่วนประกอบแบบแผ่นและองค์ประกอบโครงสร้างอย่างแม่นยำ เครื่องนี้ได้รับการปรับให้เหมาะสมเป็นพิเศษสำหรับการจัดการชิ้นงาน เช่น หน้าแปลน ดิสก์ วงแหวน และแผ่นเรียบ โดยมีเงื่อนไขว่าความหนาของวัสดุอยู่ในช่วงการตัดเฉือนที่มีประสิทธิภาพที่ระบุของเครื่อง
ในโรงงานผลิตโครงสร้างเหล็ก เครื่องเจาะแผ่นนี้ให้การเจาะและกัดที่แม่นยำบนแผ่นโครงสร้างและส่วนประกอบเชื่อมต่อ ซึ่งเป็นรากฐานที่มั่นคงสำหรับการประกอบโครงสร้างเหล็กที่เชื่อถือได้ ในภาคพลังงานลม เครื่องนี้ให้การตัดเฉือนที่มีความแม่นยำสูงสำหรับหอคอยกังหันลมและหน้าแปลน ซึ่งเป็นกระบวนการที่สำคัญที่ทำให้มั่นใจได้ว่าส่วนประกอบเหล่านี้สามารถทนทานต่อสภาพแวดล้อมที่ต้องการ เช่น ลมแรงและอุณหภูมิที่ผันผวน สำหรับโครงการก่อสร้างสะพาน เครื่องจะประมวลผลคานสะพานและส่วนรองรับ เพื่อให้มั่นใจว่ามีการเชื่อมต่อที่มั่นคงและทนทาน ซึ่งสามารถทนต่อแรงไดนามิกตลอดอายุการใช้งานที่ยาวนานของสะพาน
