การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| ขนาดชิ้นงาน: | 1000x1000mm | ความกว้างช่อง T ของ Workbench (มม.): | 28 |
|---|---|---|---|
| แกนเรียว: | BT40 | สูงสุด เส้นผ่านศูนย์กลางการเจาะ (มม.): | Φ50 |
| สูงสุด ความหนา (มม.): | ≤180 | เส้นผ่านศูนย์กลางกรีด: | M3-M20 |
| ความเร็วแกนหมุน (รอบ/นาที): | 30~3000 | Servo Spindle Motor Power (KW): | 11 |

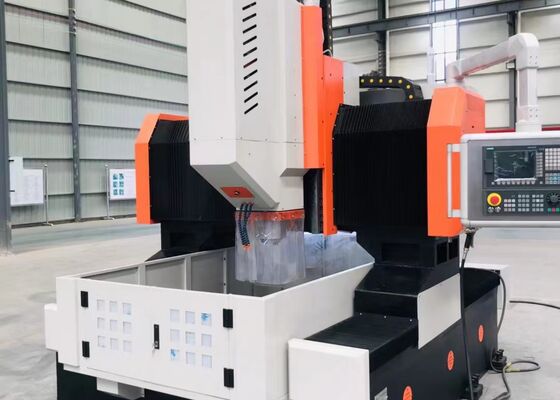

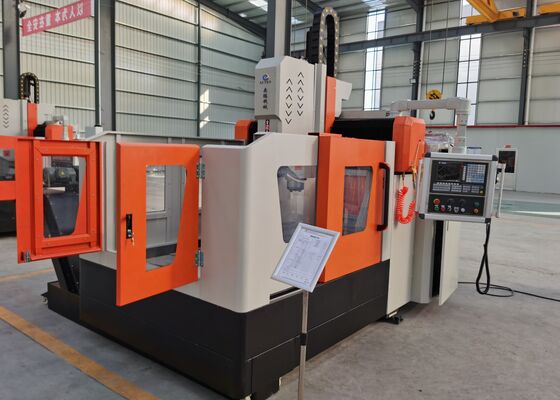

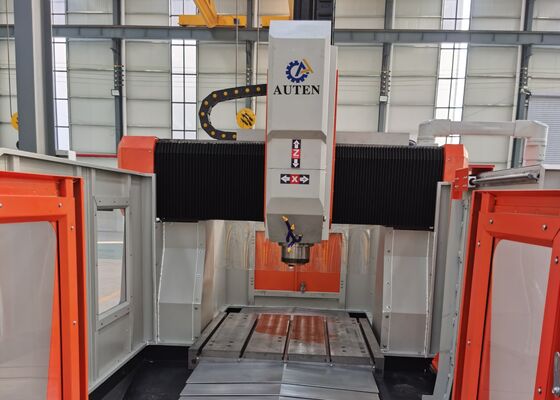

การผลิตพลังงานลม ใช้แผ่นหนา การเจาะโต๊ะทํางานคงที่ เครื่องเจาะ CNC การแปรรูปแผ่น
การนําเสนอสินค้า:
เครื่องนี้ถูกออกแบบเป็นหลักสําหรับการเจาะแผ่นแผ่นท่อและแฟลนซ์, ด้วยเส้นผ่ากว้างรูต่ํากว่า φ80 มม.และการบด. มันเข้ากันได้ทั้งคาร์ไบด์และเครื่องเจาะมาตรฐาน. ระบบควบคุม CNC เป็นมิตรกับผู้ใช้งาน, รับประกันความสะดวกในการใช้งาน. เครื่องให้ความแม่นยําที่โดดเด่นในผลงานของมัน.
การตั้งค่าสินค้า:
| รุ่น | PHD1010 | |
| ขนาดของชิ้นงาน | LxW (มม) | 1000x1000 |
| ความกว้าง T-slot ของ Workbench (mm) | 28 | |
| หัวแรงเจาะ | กรณีนี้ | 1 |
| สปินด์เทนเปอร์ | BT2 การประกอบการ | |
| กว้างขวางการเจาะสูงสุด (มม) | Φ50 | |
| ความหนาสูงสุด (มม.) | ≤ 180 | |
| กว้างกระแทก | M3-M20 | |
| ความเร็วของสปินด์ (r/min) | 30 ~ 3000 | |
| พลังงานของมอเตอร์สปินด์เซอร์โว (kW) | 11 | |
| การเคลื่อนไหวด้านข้างของหัวแรง (แกน X) | ความยาวสูงสุดของกระบวนการแนวราบ (mm) | 1000 |
| ความเร็วการเคลื่อนไหวด้านข้าง (r/min) | 0 ~ 8 | |
| พลังงานของมอเตอร์เซอร์โวสําหรับการเคลื่อนไหวด้านข้าง (kW) | 2.4 | |
| การเคลื่อนไหวด้านยาวของ gantry (แกน Y) | ขนาดความเร็วสูงสุด (mm) | 1000 |
| ความเร็วในการเคลื่อนไหวของอาหาร (m/min) | 0 ~ 8 | |
| พลังงานของมอเตอร์ servo feed (kW) | 2.4 | |
| การเคลื่อนไหวการให้อาหาร ram แบบตั้ง (แกน Z) | ขนาดสูงสุด | 400 |
| ความเร็วในการเคลื่อนที่ (m/min) | 0 ~ 8 | |
| พลังงานของมอเตอร์เซอร์โว (kW) | 2.4 | |
| ความแม่นยําในการตั้งตําแหน่งสามแกน | X/Y/Z/A/B/C (mm) | ± 0.02/1000 |
| ความแม่นยําในการตั้งตําแหน่งซ้ําสามแกน | X/Y/Z/A/B/C (mm) | ± 0.01/1000 |
| ระบบไฟฟ้า | ระบบ CNC | FAGOR/ KND/ GSK |
| เครื่องเปลี่ยนเครื่องมือ | ประเภทแผ่น (ไม่จําเป็น) | ตําแหน่งเครื่องมือ 24 |
| ขนาดรวม | LxWxH (m) | 3.2x2.2x22 |
ลักษณะสินค้า
1. กรอบเครื่องจักรและขั้วขั้วถูกสร้างขึ้นด้วยโครงสร้างผลิต welded ซึ่งได้รับการรักษาความร้อนการเก่าครบวงจรเพื่อให้แน่ใจว่าความละเอียดสูงโต๊ะเลื่อนขั้ว, และ ram ทั้งหมดถูกทําจากเหล็กเหล็กเหล็ก, ให้ความทนทานและความมั่นคงที่เพิ่มขึ้น.
2ระบบการขับเคลื่อน servo สองด้านของแกน X รับประกันการเคลื่อนไหวที่แม่นยําและคู่ของ gantry, รับประกันสี่เหลี่ยมที่ดีระหว่างแกน Y และ X.
3. โต๊ะทํางานถูกสร้างจากเหล็กเหล็ก, รับประกันการทํางานที่มั่นคงและน่าเชื่อถือ
4. หมุนเจาะเป็นแบบ BT40 ที่แข็งแกร่งและมีความแม่นยําสูง พร้อมด้วยระบบเย็นภายในเพื่อการทํางานที่ประสิทธิภาพและการเปลี่ยนเครื่องมือง่าย ความเร็วหมุนตั้งแต่ 30 ถึง 3000 รปม.
5. เครื่องกําจัดเศษขยะประเภทโซ่แผ่นสองเครื่องติดตั้งอยู่ทั้งสองด้านของโต๊ะทํางาน เครื่องเหล่านี้เก็บเศษขยะและน้ําเย็น, ทําให้การรีไซเคิลของน้ําเย็นอย่างมีประสิทธิภาพ
6อุปกรณ์มีวิธีการเย็น 2 แบบ ช่องกลางและช่องกลาง ให้ความดันและอัตราการไหลที่เพียงพอมันมีส่วนประกอบการติดตามระดับของสารเย็น เพื่อให้แน่ใจว่าเครื่องมือเจาะได้รับการปรับน้ํามันและความเย็นอย่างเหมาะสม.
7. เครื่องมีระบบหล่อลื่นอัตโนมัติที่ให้การหล่อลื่นที่สม่ําเสมอและน่าเชื่อถือต่อองค์ประกอบเคลื่อนที่ที่สําคัญ เช่น รถเลื่อนนํา, สกรูลูกกลิ้ง, และหมุนม้วนโดยยืดอายุการใช้งานของส่วนสําคัญเหล่านี้.
8ระบบควบคุม CNC คือ 828D ซึ่งมีฟังก์ชันที่แข็งแกร่ง การเขียนโปรแกรม CAD-CAM อัตโนมัติ การทํางานที่สะดวกต่อผู้ใช้ พร้อมกับการแจ้งเตือนอัตโนมัติและการชําระค่าตอบแทนความผิดพลาด
9เครื่องจักรใช้ส่วนประกอบที่สําคัญที่ได้รับการจัดสรรจากแบรนด์ที่ได้รับการยอมรับทั่วโลก, รวมถึงรถเลนนําโรลเลียร์เส้นตรง, สกรูลูกบอล, มอเตอร์ servo และคนขับ, spindle, ระบบควบคุม CNC,ปั๊มไฮดรอลิก, วาล์ว, และปั๊มเย็น
เครื่องตัดแผ่นแกนทรี CNC เป็นทางออกอุตสาหกรรมที่แข็งแกร่ง ที่ออกแบบอย่างละเอียด เพื่อการแปรรูปองค์ประกอบและองค์ประกอบโครงสร้างที่มีรูปร่างเป็นแผ่นอย่างละเอียดเครื่องนี้ได้รับการปรับปรุงโดยเฉพาะเจาะจงสําหรับการจัดการชิ้นงาน เช่น flanges, ดิสก์, แหวน, และแผ่นเรียบ, โดยเงื่อนไขว่าความหนาของวัสดุอยู่ในช่วงการแปรรูปที่กําหนดของเครื่อง
ในสถานที่ผลิตโครงสร้างเหล็ก เครื่องเจาะแผ่นนี้ดําเนินการเจาะและเจาะแม่นยําบนแผ่นโครงสร้างและส่วนประกอบเชื่อมสร้างรากฐานที่แข็งแกร่งสําหรับการก่อสร้างโครงสร้างเหล็กที่ทนทานในภาคพลังงานลม บริการผลิตเครื่องแปรรูปความละเอียดสูงสําหรับหอเวิร์มลมและฟลานจ์รวมถึงลมแรงและอากาศอุ่นสําหรับโครงการก่อสร้างสะพาน อุปกรณ์ประมวลผลสะพานและการสนับสนุนการประกันการสร้างการเชื่อมต่อที่มั่นคงและทนทาน สามารถทนรับภาระแบบไดนามิกได้ตลอดอายุการใช้งานของสะพาน.
