รายละเอียดสินค้า:
การชำระเงิน:
|
| ขนาดชิ้นงาน: | 4000x8000มม | ความกว้างช่อง T ของ Workbench (มม.): | 28 |
|---|---|---|---|
| แกนเรียว: | 50 บาท | สูงสุด เส้นผ่านศูนย์กลางการเจาะ (มม.): | φ90 |
| สูงสุด ความหนา (มม.): | ≤300 | เส้นผ่านศูนย์กลางกรีด: | M3-M36 |
| ความเร็วแกนหมุน (รอบ/นาที): | 30~3000 | Servo Spindle Motor Power (KW): | 22/30/37 |

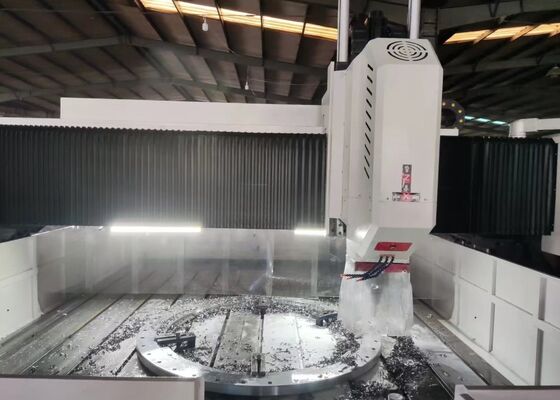

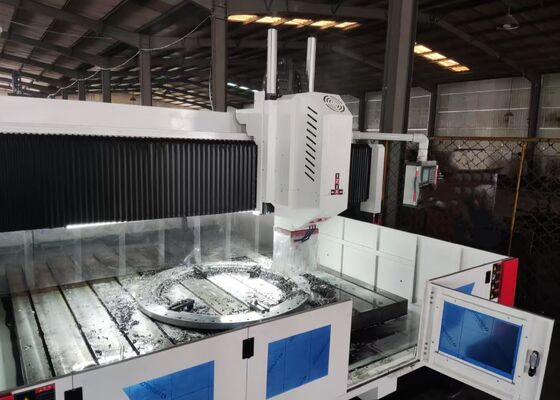

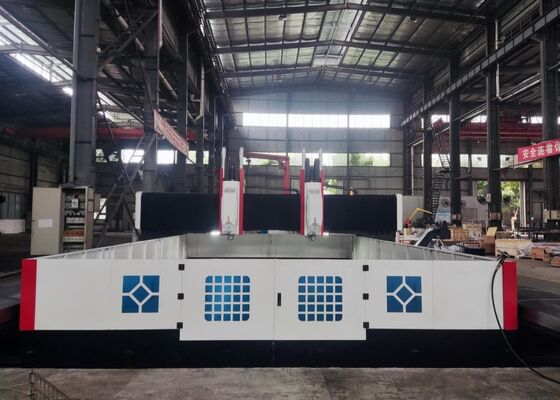

เครื่องเจาะ CNC อัตโนมัติเปลี่ยนเครื่องมือสำหรับอุตสาหกรรมปิโตรเคมี การผลิตเครื่องจักร
แนะนำผลิตภัณฑ์:
เครื่องนี้เป็นเครื่องเจาะและกัด CNC ความเร็วสูงแบบเคลื่อนที่ได้ประเภท Gantry ออกแบบมาเพื่อการเจาะ การต๊าป และการกัดชิ้นส่วนต่างๆ เช่น แผ่นเหล็ก หน้าแปลน เครื่องแลกเปลี่ยนความร้อน แผ่นท่อ และวงแหวนสวิง รองรับการใช้ดอกสว่านคาร์ไบด์สำหรับการเจาะความเร็วสูงพร้อมระบบหล่อเย็นภายใน เครื่องนี้ติดตั้งระบบ CNC ของ KND หรือระบบ CNC สำหรับการควบคุมแบบบัส ใช้งานง่าย และรองรับระบบอัตโนมัติ เหมาะอย่างยิ่งสำหรับการผลิตที่มีความแม่นยำสูง ใช้งานได้หลากหลาย และมีประสิทธิภาพสำหรับการผลิตแบบแบทช์ขนาดเล็กถึงขนาดกลางที่มีความหลากหลาย
การกำหนดค่าผลิตภัณฑ์:
| รุ่น | PHD4080 | |
| ขนาดชิ้นงาน | กว้างxยาว (มม.) | 4000x8000 |
| ความกว้างร่อง T ของโต๊ะทำงาน (มม.) | 28 | |
| หัวเจาะกำลัง | จำนวน | 1 หรือ 2 |
| เรียวแกนหมุน | BT50 | |
| เส้นผ่านศูนย์กลางการเจาะสูงสุด (มม.) | Φ90 | |
| ความหนาสูงสุด (มม.) | ≤300 | |
| เส้นผ่านศูนย์กลางการต๊าป | M3-M36 | |
| ความเร็วรอบแกนหมุน (รอบ/นาที) | 30~3000 | |
| กำลังมอเตอร์แกนหมุนเซอร์โว (กิโลวัตต์) | 22/30/37 | |
| การเคลื่อนที่ด้านข้างของหัวกำลัง (แกน X) | ระยะชักสูงสุดในแนวนอน (มม.) | 4000 |
| ความเร็วการเคลื่อนที่ด้านข้าง (รอบ/นาที) | 0~6 | |
| กำลังมอเตอร์เซอร์โวสำหรับการเคลื่อนที่ด้านข้าง (กิโลวัตต์) | 3.6 | |
| การเคลื่อนที่ตามยาวของ Gantry (แกน Y) | ระยะชักป้อนสูงสุด (มม.) | 8000 |
| ความเร็วการเคลื่อนที่ป้อน (เมตร/นาที) | 0~6 | |
| กำลังมอเตอร์เซอร์โวป้อน (กิโลวัตต์) | 3.6/5.5 | |
| การเคลื่อนที่ป้อนของ Ram แนวตั้ง (แกน Z) | ระยะชักสูงสุด (มม.) | 1400 |
| ความเร็วการเคลื่อนที่ (เมตร/นาที) | 0~4 | |
| กำลังมอเตอร์เซอร์โว (กิโลวัตต์) | 3.6 | |
| ความแม่นยำในการวางตำแหน่งสามแกน | X/Y/Z/A/B/C (มม.) | ±0.015/1000 |
| ความแม่นยำในการวางตำแหน่งซ้ำสามแกน | X/Y/Z/A/B/C (มม.) | ±0.01/1000 |
| ระบบไฟฟ้า | ระบบ CNC | FAGOR/ KND/ GSK |
| เครื่องเปลี่ยนเครื่องมือ | แบบจาน (อุปกรณ์เสริม) | ตำแหน่งเครื่องมือ 24 ตำแหน่ง |
| ขนาดโดยรวม | กว้างxยาวxสูง (ม.) | 13x6.9x6.2 |
คุณสมบัติผลิตภัณฑ์
1. เครื่องนี้ประกอบด้วยฐาน โต๊ะทำงาน Gantry เคลื่อนที่ หัวสปินเดิลแบบ Ram แนวตั้ง ระบบไฮดรอลิก ระบบนิวแมติก ระบบหล่อเย็น ระบบหล่อลื่นแบบรวมศูนย์ ระบบควบคุมไฟฟ้า และระบบกำจัดเศษอัตโนมัติ
2. ในเครื่องซีรีส์นี้ โต๊ะทำงานและ Gantry แยกจากกัน โดย Gantry เคลื่อนที่ตามฐานสองฐาน การออกแบบนี้ช่วยเพิ่มเสถียรภาพและความแม่นยำในการประมวลผลได้อย่างมาก ในขณะเดียวกันก็มีความสามารถในการรับน้ำหนักสูง
3. โต๊ะทำงานทำจากเหล็กหล่อสีเทาคุณภาพสูง
ฐานเครื่องและโต๊ะทำงานทำจากเหล็กหล่อสีเทาเกรดสูง (HT300) ผ่านการอบคลายความเค้นด้วยการอบอ่อนสองครั้ง เพื่อลดการสั่นสะเทือนที่เกิดขึ้นระหว่างกระบวนการเจาะและยืดอายุการใช้งานของดอกสว่านคาร์ไบด์ ฐานและโต๊ะทำงานได้รับการออกแบบให้เป็นส่วนประกอบที่แยกจากกัน
1. ระบบกำจัดเศษอัตโนมัติและระบบหล่อเย็นแบบหมุนเวียนช่วยลดเวลาหยุดทำงานที่ไม่ก่อให้เกิดผลผลิตและลดความเข้มข้นของแรงงาน ผู้ปฏิบัติงานเพียงแค่โหลดและยกเลิกการโหลดชิ้นงานและเปลี่ยนดอกสว่าน
2. เครื่องนี้ติดตั้งแกนหมุน BT50 ที่ผลิตในไต้หวัน พร้อมระบบหล่อเย็นภายในและความแม่นยำสูง สามารถใช้ร่วมกับดอกสว่านคาร์ไบด์ได้ นอกจากนี้ เครื่องยังใช้กระบอกเปลี่ยนเครื่องมือแบบนิวแมติก ทำให้เปลี่ยนเครื่องมือได้ง่ายขึ้น มอเตอร์แกนหมุนหลักกำลังสูงขับเคลื่อนด้วยสายพานซิงโครนัสที่ขับเคลื่อนด้วยเซอร์โว ทำให้รองรับช่วงความเร็วรอบที่หลากหลาย
3. เครื่องเจาะ CNC นี้ได้รับการออกแบบตามลักษณะเฉพาะและความต้องการด้านความแม่นยำของชิ้นงาน การออกแบบที่กะทัดรัดและความยืดหยุ่นช่วยให้มั่นใจได้ถึงประสิทธิภาพสูงสุด ตอบสนองความต้องการในการประมวลผลได้อย่างมีประสิทธิภาพ ไม่ว่ารูจะจัดเรียงเป็นวงกลมหรือเป็นเส้นตรง เครื่องนี้ให้ผลลัพธ์ที่รวดเร็วและแม่นยำ ดังนั้นจึงเป็นโซลูชันที่คุ้มค่าอย่างยิ่ง
เครื่องตัดแผ่น Gantry CNC เป็นโซลูชันอุตสาหกรรมที่แข็งแกร่ง ออกแบบมาอย่างพิถีพิถันสำหรับการประมวลผลชิ้นส่วนประเภทแผ่นและชิ้นส่วนโครงสร้างอย่างแม่นยำ อุปกรณ์นี้ได้รับการปรับแต่งมาโดยเฉพาะสำหรับการจัดการชิ้นงาน เช่น หน้าแปลน แผ่นดิสก์ วงแหวน และแผ่นเรียบ โดยมีเงื่อนไขว่าความหนาของวัสดุอยู่ในขีดความสามารถในการตัดเฉือนที่มีประสิทธิภาพที่เครื่องกำหนด
ในโรงงานผลิตโครงสร้างเหล็ก เครื่องเจาะแผ่นนี้ดำเนินการเจาะและกัดชิ้นส่วนโครงสร้างและส่วนประกอบเชื่อมต่ออย่างแม่นยำ ให้รากฐานที่เชื่อถือได้สำหรับการประกอบโครงสร้างเหล็กที่แข็งแกร่ง ในภาคพลังงานลม เครื่องนี้ให้การตัดเฉือนที่มีความแม่นยำสูงสำหรับใบพัดกังหันลมและหน้าแปลน ซึ่งเป็นกระบวนการที่จำเป็นเพื่อให้มั่นใจว่าส่วนประกอบเหล่านี้สามารถทนทานต่อสภาพแวดล้อมที่รุนแรง รวมถึงลมแรงและการเปลี่ยนแปลงอุณหภูมิ สำหรับโครงการก่อสร้างสะพาน อุปกรณ์นี้ประมวลผลคานสะพานและส่วนรองรับ ทำให้มั่นใจได้ถึงการสร้างการเชื่อมต่อที่มั่นคงและทนทาน ซึ่งสามารถทนต่อแรงไดนามิกตลอดอายุการใช้งานที่ยาวนานของสะพาน
