รายละเอียดสินค้า:
การชำระเงิน:
|
| ขนาดชิ้นงาน: | 1000x1000mm | ความกว้างช่อง T ของ Workbench (มม.): | 28 |
|---|---|---|---|
| แกนเรียว: | BT40 | สูงสุด เส้นผ่านศูนย์กลางการเจาะ (มม.): | Φ50 |
| สูงสุด ความหนา (มม.): | ≤180 | เส้นผ่านศูนย์กลางกรีด: | M3-M20 |
| ความเร็วแกนหมุน (รอบ/นาที): | 30~3000 | Servo Spindle Motor Power (KW): | 11 |

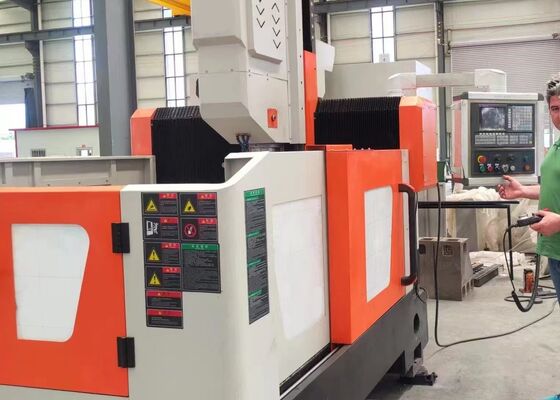

เครื่องผลิตภาชนะความดัน เครื่องเจาะรูลึก CNC เครื่องแปรรูปฟลานจ์พลังลม
การนําเสนอสินค้า:
การดําเนินงานหลักประกอบด้วยการเจาะรู, reaming, boring, tapping, chamfering, และการบดบนแผ่นแผ่นท่อและ flanges, โดยกระแสรูโดยทั่วไปน้อยกว่า φ80mm.อุปกรณ์นี้เป็นที่สอดคล้องกับทั้งคาร์ไบด์เจาะและเจาะมาตรฐาน. ระบบควบคุม CNC เป็นมิตรกับผู้ใช้งาน, รับประกันความสะดวกสบายในการใช้งาน. เครื่องมีความละเอียดเฉพาะอย่างยิ่ง, รับประกันความแม่นยําในการทํางานสูง
การตั้งค่าสินค้า:
| รุ่น | PHD1010 | |
| ขนาดของชิ้นงาน | LxW (มม) | 1000x1000 |
| ความกว้าง T-slot ของ Workbench (mm) | 28 | |
| หัวแรงเจาะ | กรณีนี้ | 1 |
| สปินด์เทนเปอร์ | BT2 การประกอบการ | |
| กว้างขวางการเจาะสูงสุด (มม) | Φ50 | |
| ความหนาสูงสุด (มม.) | ≤ 180 | |
| กว้างกระแทก | M3-M20 | |
| ความเร็วของสปินด์ (r/min) | 30 ~ 3000 | |
| พลังงานของมอเตอร์สปินด์เซอร์โว (kW) | 11 | |
| การเคลื่อนไหวด้านข้างของหัวแรง (แกน X) | ความยาวสูงสุดของกระบวนการแนวราบ (mm) | 1000 |
| ความเร็วการเคลื่อนไหวด้านข้าง (r/min) | 0 ~ 8 | |
| พลังงานของมอเตอร์เซอร์โวสําหรับการเคลื่อนไหวด้านข้าง (kW) | 2.4 | |
| การเคลื่อนไหวด้านยาวของ gantry (แกน Y) | ขนาดความเร็วสูงสุด (mm) | 1000 |
| ความเร็วในการเคลื่อนไหวของอาหาร (m/min) | 0 ~ 8 | |
| พลังงานของมอเตอร์ servo feed (kW) | 2.4 | |
| การเคลื่อนไหวการให้อาหาร ram แบบตั้ง (แกน Z) | ขนาดสูงสุด | 400 |
| ความเร็วในการเคลื่อนที่ (m/min) | 0 ~ 8 | |
| พลังงานของมอเตอร์เซอร์โว (kW) | 2.4 | |
| ความแม่นยําในการตั้งตําแหน่งสามแกน | X/Y/Z/A/B/C (mm) | ± 0.02/1000 |
| ความแม่นยําในการตั้งตําแหน่งซ้ําสามแกน | X/Y/Z/A/B/C (mm) | ± 0.01/1000 |
| ระบบไฟฟ้า | ระบบ CNC | FAGOR/ KND/ GSK |
| เครื่องเปลี่ยนเครื่องมือ | ประเภทแผ่น (ไม่จําเป็น) | ตําแหน่งเครื่องมือ 24 |
| ขนาดรวม | LxWxH (m) | 3.2x2.2x22 |
ลักษณะสินค้า
1. ร่างกรอบของเครื่องและขั้วขั้วถูกสร้างขึ้นจากโครงสร้างผลิต welded, ต่อมาด้วยการรักษาความร้อนการเฒ่าอย่างครบวงจรเพื่อให้แน่ใจว่าความแม่นยําที่ดีโต๊ะเลื่อนขั้ว, และแรมทั้งหมดทําจากเหล็กเหล็ก
2ระบบการขับเคลื่อน servo สองด้านของแกน X รับรองการเคลื่อนไหวที่ตรงข้ามของ gantry อย่างแม่นยํา, การรักษาสี่เหลี่ยมที่ดีที่สุดระหว่างแกน Y และ X
3. โต๊ะทํางานถูกสร้างจากเหล็กเหล็ก, รับประกันการทํางานที่มั่นคงและน่าเชื่อถือ
4หมุนเจาะเป็นชนิด BT40 ที่แข็งแกร่งและมีความแม่นยําสูง พร้อมระบบเย็นภายในและออกแบบเพื่อเปลี่ยนเครื่องมือได้ง่าย ความเร็วหมุนตั้งแต่ 30 ถึง 3000 RPM
5. ด้านทั้งสองข้างของโต๊ะทํางาน มีระบบการถอนชิปประเภทโซ่แผ่นสองระบบติดตั้ง ระบบเหล่านี้รวบรวมเศษขยะและน้ําเย็นอย่างมีประสิทธิภาพ ทําให้การรีไซเคิลและการใช้น้ําเย็นอีกครั้ง
6เครื่องมีระบบปรับปรุงความเย็นแบบสองแบบ ระบบปรับปรุงความเย็นภายในและภายนอกมีระบบติดตามระดับของน้ําเย็นที่รับประกันการปรับน้ํามันและการเย็นที่เพียงพอสําหรับเครื่องมือเจาะ.
7. เครื่องมีระบบหล่อลื่นอัตโนมัติ ส่งหล่อลื่นที่คงที่และน่าเชื่อถือต่อส่วนประกอบเคลื่อนที่ที่สําคัญ เช่น รีลนํา, สกรูลูกกลิ้ง, และเลเยอร์ม้วนทําให้ประกันอายุการใช้งานที่ยาวนานของส่วนสําคัญเหล่านี้.
8ระบบควบคุม CNC คือ 828D ซึ่งมีฟังก์ชันที่ทันสมัย การเขียนโปรแกรม CAD-CAM อัตโนมัติ การใช้งานที่สะดวกต่อผู้ใช้ และการแจ้งเตือนอัตโนมัติและการชดเชยความผิดพลาด
9ส่วนประกอบที่สําคัญที่ได้รับการจัดหาจากภายนอก, รวมถึงรถเลนนําม้วนเชิงเส้น, สกรูลูกบอล, มอเตอร์และไดรเวอร์ servo, spindle, ระบบควบคุม CNC, ปั๊มไฮดรอลิก, วาล์วและปั๊มเย็น,มาจากแบรนด์ที่มีชื่อเสียงระดับโลก, รับประกันความน่าเชื่อถือและการทํางานที่มั่นคงของเครื่อง

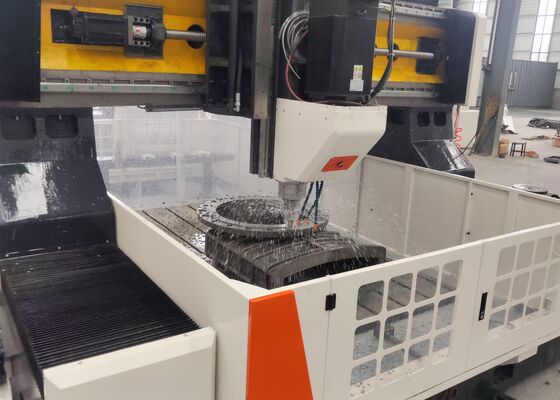

เครื่องตัดแผ่นแกนทรี CNC เป็นทางออกอุตสาหกรรมที่แข็งแกร่ง ที่ออกแบบอย่างละเอียด เพื่อการแปรรูปส่วนประกอบและส่วนโครงสร้างที่มีรูปร่างเป็นแผ่นอย่างแม่นยําเครื่องนี้ได้รับการปรับปรุงโดยเฉพาะเจาะจงสําหรับการจัดการชิ้นงาน เช่น flanges, ผัง, แหวน, และแผ่นเรียบ, โดยเงื่อนไขว่าความหนาของวัสดุอยู่ในช่วงการแปรรูปที่มีประสิทธิภาพที่กําหนดของเครื่อง
ในโรงงานผลิตโครงสร้างเหล็ก เครื่องเจาะแผ่นนี้ดําเนินการเจาะแม่นยําและการบดบนแผ่นโครงสร้างและองค์ประกอบเชื่อมสร้างรากฐานที่แข็งแกร่งสําหรับการประกอบโครงสร้างเหล็กที่แข็งแกร่งในภาคพลังงานลม บริการแปรรูปความละเอียดสูงสําหรับหอพัดลมและฟลานจ์รวมถึงลมแรงและอัตราการเปลี่ยนแปลงของอุณหภูมิสําหรับโครงการก่อสร้างสะพาน อุปกรณ์ประมวลผลสะพานและการสนับสนุนการประกันการสร้างการเชื่อมต่อที่มั่นคงและทนทาน สามารถทนรับภาระแบบไดนามิกได้ตลอดอายุการใช้งานที่ยืดหยุ่นของสะพาน.
