รายละเอียดสินค้า:
การชำระเงิน:
|
| ขนาดชิ้นงาน: | 1000x1000mm | ความกว้างช่อง T ของ Workbench (มม.): | 28 |
|---|---|---|---|
| แกนเรียว: | BT40 | สูงสุด เส้นผ่านศูนย์กลางการเจาะ (มม.): | Φ50 |
| สูงสุด ความหนา (มม.): | ≤180 | เส้นผ่านศูนย์กลางกรีด: | M3-M20 |
| ความเร็วแกนหมุน (รอบ/นาที): | 30~3000 | Servo Spindle Motor Power (KW): | 11 |

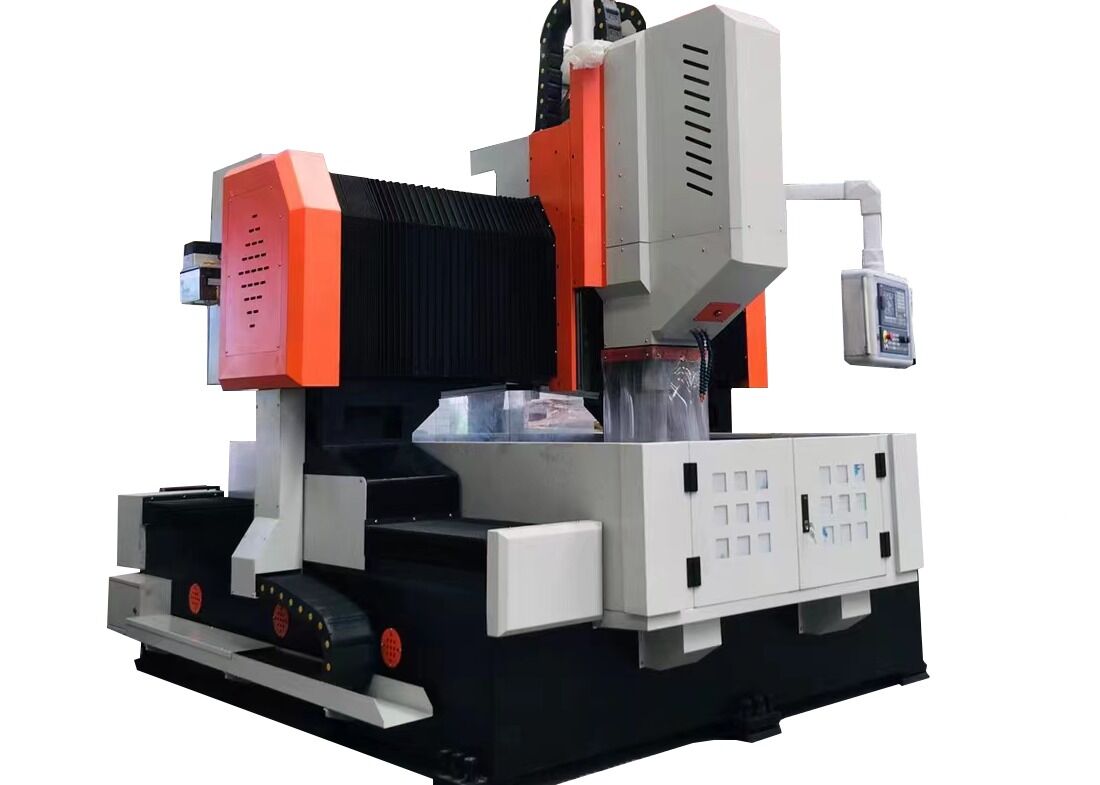

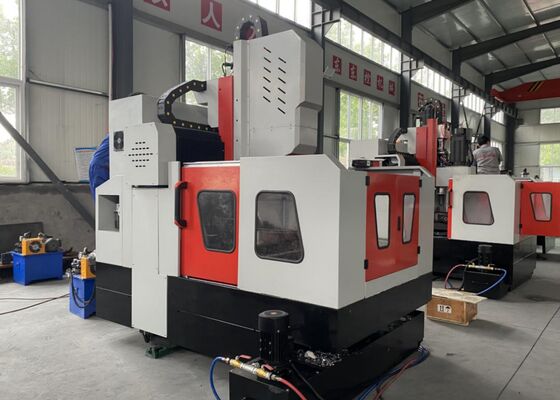

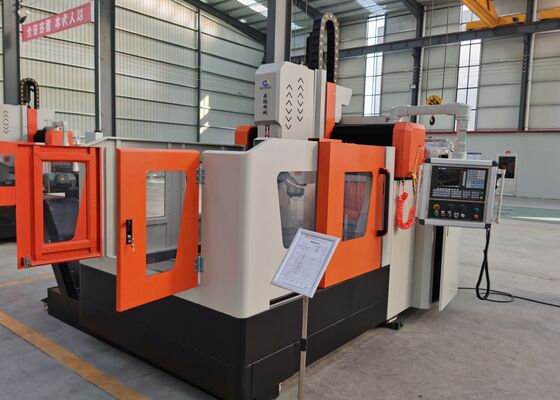

เครื่องเจาะแผ่นเหล็ก CNC เครื่องเจาะหน้าแปลนชิ้นส่วนโครงสร้าง
แนะนำผลิตภัณฑ์:
ส่วนใหญ่ใช้สำหรับเจาะแผ่นท่อและหน้าแปลน เส้นผ่านศูนย์กลางรูเจาะน้อยกว่า φ80 มม. ฟังก์ชันหลัก ได้แก่ การเจาะ การคว้าน การคว้านรู การต๊าป การลบมุม และการกัด เหมาะสำหรับใช้ทั้งดอกสว่านคาร์ไบด์และดอกสว่าน ระบบควบคุม CNC ใช้งานง่ายและสะดวก เครื่องมีความแม่นยำในการทำงานสูงมาก
การกำหนดค่าผลิตภัณฑ์:
| รุ่น | PHD1010 | |
| ขนาดชิ้นงาน | ยาวxกว้าง (มม.) | 1000x1000 |
| ความกว้างร่อง T ของแท่นวาง (มม.) | 28 | |
| หัวเจาะกำลัง | จำนวน | 1 |
| เรียวแกนหมุน | BT40 | |
| เส้นผ่านศูนย์กลางการเจาะสูงสุด (มม.) | Φ50 | |
| ความหนาสูงสุด (มม.) | ≤180 | |
| เส้นผ่านศูนย์กลางการต๊าป | M3-M20 | |
| ความเร็วรอบแกนหมุน (รอบ/นาที) | 30~3000 | |
| กำลังมอเตอร์เซอร์โวแกนหมุน (กิโลวัตต์) | 11 | |
| การเคลื่อนที่ด้านข้างของหัวกำลัง (แกน X) | ระยะชักแนวนอนสูงสุด (มม.) | 1000 |
| ความเร็วในการเคลื่อนที่ด้านข้าง (รอบ/นาที) | 0~8 | |
| กำลังมอเตอร์เซอร์โวสำหรับการเคลื่อนที่ด้านข้าง (กิโลวัตต์) | 2.4 | |
| การเคลื่อนที่ตามแนวยาวของโครง (แกน Y) | ระยะป้อนสูงสุด (มม.) | 1000 |
| ความเร็วในการเคลื่อนที่ป้อน (เมตร/นาที) | 0~8 | |
| กำลังมอเตอร์เซอร์โวป้อน (กิโลวัตต์) | 2.4 | |
| การเคลื่อนที่ป้อนแรมแนวตั้ง (แกน Z) | ระยะชักสูงสุด (มม.) | 400 |
| ความเร็วในการเคลื่อนที่ (เมตร/นาที) | 0~8 | |
| กำลังมอเตอร์เซอร์โว (กิโลวัตต์) | 2.4 | |
| ความแม่นยำในการวางตำแหน่งสามแกน | X/Y/Z/A/B/C (มม.) | ±0.02/1000 |
| ความแม่นยำในการวางตำแหน่งซ้ำสามแกน | X/Y/Z/A/B/C (มม.) | ±0.01/1000 |
| ระบบไฟฟ้า | ระบบ CNC | FAGOR/ KND/ GSK |
| เครื่องเปลี่ยนเครื่องมือ | แบบจาน (อุปกรณ์เสริม) | 24 ตำแหน่งเครื่องมือ |
| ขนาดโดยรวม | ยาวxกว้างxสูง (ม.) | 3.2x2.2x2.2 |
คุณสมบัติผลิตภัณฑ์
1. โครงสร้างตัวเครื่องและคานขวางเป็นโครงสร้างเชื่อม ประกอบหลังจากการอบชุบด้วยความร้อนที่เพียงพอ มีความแม่นยำสูงมาก แท่นวาง โต๊ะเลื่อนตามแนวขวาง และแรม ทำจากเหล็กหล่อทั้งหมด
2. ระบบขับเคลื่อนเซอร์โวคู่สองด้านที่แกน X รับประกันการเคลื่อนที่ที่แม่นยำและขนานของโครง และความตั้งฉากที่ดีของแกน Y และแกน X
3. แท่นวางทำจากเหล็กหล่อ รับประกันประสิทธิภาพที่เสถียร
4. แกนเจาะเป็นแบบ BT40 ที่มีความแม่นยำสูงและแข็งแรง พร้อมระบบระบายความร้อนภายใน และเปลี่ยนเครื่องมือได้ง่าย ความเร็วรอบแกนหมุนคือ 30~3000 รอบ/นาที
5. ที่สองด้านของแท่นวาง มีอุปกรณ์กำจัดเศษแบบโซ่แผ่นรวมสองชุด เศษและน้ำหล่อเย็นสามารถรวบรวมไปยังอุปกรณ์ได้ และน้ำหล่อเย็นสามารถนำกลับมาใช้ใหม่ได้
6. เครื่องมีระบบระบายความร้อนสองแบบ - ระบายความร้อนภายในและภายนอก แรงดันและอัตราการไหลเพียงพอ และมีส่วนประกอบเตือนการตรวจสอบระดับน้ำหล่อเย็น ซึ่งรับประกันการหล่อลื่นและการระบายความร้อนที่เพียงพอสำหรับเครื่องมือเจาะ
7. เครื่องมีระบบหล่อลื่นอัตโนมัติ ให้การหล่อลื่นที่เพียงพอและเชื่อถือได้สำหรับจุดเคลื่อนที่สำคัญ เช่น รางนำ สกรูบอล และตลับลูกปืนลูกกลิ้ง ซึ่งรับประกันอายุการใช้งานของส่วนประกอบที่เคลื่อนที่ได้สำคัญ
8. ระบบควบคุม CNC คือ 828D พร้อมฟังก์ชันที่ทรงพลัง การเขียนโปรแกรม CAD-CAM อัตโนมัติ ใช้งานง่าย การเตือนอัตโนมัติ และการชดเชยข้อผิดพลาด
9. ส่วนประกอบภายนอกที่สำคัญ เช่น รางนำลูกกลิ้งเชิงเส้น สกรูบอล มอเตอร์เซอร์โวและไดรเวอร์เซอร์โว แกนหมุน ระบบควบคุม CNC ปั๊มไฮดรอลิก วาล์ว และปั๊มระบายความร้อน ฯลฯ ล้วนมาจากแบรนด์ที่มีชื่อเสียงระดับโลก ดังนั้นเครื่องจึงมีความน่าเชื่อถือสูงและประสิทธิภาพที่เสถียร
เครื่องตัดแผ่น CNC แบบโครง เป็นโซลูชันอุตสาหกรรมที่ทนทาน ออกแบบมาอย่างเชี่ยวชาญสำหรับการแปรรูปส่วนประกอบแบบแผ่นและองค์ประกอบโครงสร้างอย่างแม่นยำ อุปกรณ์นี้ได้รับการปรับให้เหมาะสมเป็นพิเศษสำหรับการจัดการชิ้นงาน เช่น หน้าแปลน แผ่นดิสก์ วงแหวน และแผ่นเรียบ โดยมีเงื่อนไขว่าความหนาของวัสดุอยู่ในช่วงการตัดเฉือนที่มีประสิทธิภาพที่กำหนดของเครื่อง
ในโรงงานผลิตโครงสร้างเหล็ก เครื่องเจาะแผ่นนี้ดำเนินการเจาะและกัดอย่างแม่นยำบนแผ่นโครงสร้างและส่วนประกอบเชื่อมต่อ ให้รากฐานที่เชื่อถือได้สำหรับการประกอบโครงสร้างเหล็กที่แข็งแรง ในอุตสาหกรรมพลังงานลม เครื่องนี้มีการตัดเฉือนที่มีความแม่นยำสูงสำหรับเสาและหน้าแปลนกังหันลม ซึ่งเป็นกระบวนการที่สำคัญที่ทำให้มั่นใจได้ว่าส่วนประกอบเหล่านี้สามารถทนทานต่อสภาพแวดล้อมที่รุนแรง (เช่น ลมแรงและการเปลี่ยนแปลงอุณหภูมิ) สำหรับโครงการก่อสร้างสะพาน อุปกรณ์นี้แปรรูปคานสะพานและส่วนรองรับ ทำให้มั่นใจได้ถึงการสร้างการเชื่อมต่อที่มั่นคงและทนทานซึ่งสามารถทนต่อแรงไดนามิกตลอดอายุการใช้งานที่ยาวนานของสะพาน
