เครื่องเจาะแผ่นยึด เครื่องจักรแปรรูปแผ่น CNC เครื่องเจาะแผ่นวงแหวน

เครื่องเจาะแผ่นแอนเกอร์ เครื่องแปรรูปแผ่น CNC เครื่องเจาะแผ่นแหวน

การนําเสนอสินค้า:

อุปกรณ์นี้ถูกออกแบบให้ใช้ในการเจาะ, chamfering, tapping, และ milling ของแผ่นและองค์ประกอบโครงสร้าง.มันถูกใช้เป็นหลักสําหรับการขุดประสิทธิภาพสูงในการทํางานบนชิ้นงาน เช่น flanges, ዲስก์, แหวน, และแผ่น, ภายในช่วงความหนาที่มีประสิทธิภาพสําหรับการแปรรูป ทั้งผ่านรูและรูตาบอดสามารถเจาะบนวัสดุเดียวและวัสดุประกอบกระบวนการแปรรูปถูกควบคุมด้วยดิจิตอลระบบนี้รองรับระบบอัตโนมัติ, รับประกันความแม่นยําสูง, และเหมาะสําหรับการจัดการกับผลิตภัณฑ์ที่หลากหลายและการผลิตขนาดใหญ่.

รายละเอียด:

โครงสร้างอุปกรณ์:

ฐานของเครื่องจักรถูกสร้างขึ้นจากวัสดุท่อและประกอบโดยหลัก ๆ โต๊ะทํางาน, gantry ขับเคลื่อน, เต้าเลื่อน, หัวแรงเจาะและการบด, ระบบน้ํามันอัตโนมัติ,รอบคุ้มกัน, ระบบเย็นหมุนเวียน, หน่วยควบคุมดิจิตอล, ระบบไฟฟ้า, และส่วนประกอบอื่น ๆ อุปกรณ์พร้อมกับคู่รถไฟแข็งม้วนเพื่อการสนับสนุนและนําทางพร้อมกับคู่สกรูนําความแม่นยําสําหรับการเคลื่อนไหวการขับเคลื่อนเครื่องมือเครื่องมือแตกต่างกันด้วยความแม่นยําในการตั้งตําแหน่งที่สูงและการซ้ําครั้งใหญ่ในการตั้งตําแหน่ง

ลักษณะสินค้า

1. เตียงเครื่องจักรและโต๊ะทํางาน:

เครื่องจักรถูกสร้างขึ้นจากวัสดุท่อและประกอบด้วยสองส่วน. มันผ่านกระบวนการผสมผสานอุณหภูมิสูงก่อนการแปรรูปต่อจากนั้นมีการรักษาการผสมผสานระบายความเครียดระดับสองหลังจากครึ่งเสร็จ, และสรุปด้วยการแปรรูปสุดท้าย กระบวนการหลายขั้นตอนนี้รับประกันความมั่นคงในระยะยาวของความแม่นยําของเครื่อง.ที่ได้รับการรักษาด้วยการผสมผสานและการชรา. กระบวนการเหล่านี้เพิ่มความแข็งแรงทั้งไดนามิกและสแตติก, ป้องกันการปรับปรุงอย่างมีประสิทธิภาพจัดเรียงในแผนการที่ออกแบบอย่างละเอียดเพื่อให้แน่ใจว่าชิ้นงาน clamping ปลอดภัย.

มีการติดตั้งเครื่องนําเส้นตรงระดับความแม่นยําสูงสองตัวอยู่ทั้งสองข้างของฐานเตียง เพื่อให้ความจมของภาระได้เท่าเทียมกันการปรับแต่งนี้เพิ่มขึ้นอย่างมากความแข็งแรงของเครื่อง, ความแข็งแรงในการดึงและความแข็งแรงในการบด. ระบบการขับเคลื่อนถูกขับเคลื่อนโดยมอเตอร์ servo AC, ติดต่อกับคู่สกรูลูกบอลความแม่นยํา, ซึ่งขับเคลื่อนการเคลื่อนของ gantry ตามแกน Y.โบลท์ที่ปรับได้ถูกวางไว้ในตําแหน่งที่ยุทธศาสตร์บนด้านล่างของเตียง, ทําให้สามารถปรับระดับการทํางานที่แม่นยํา

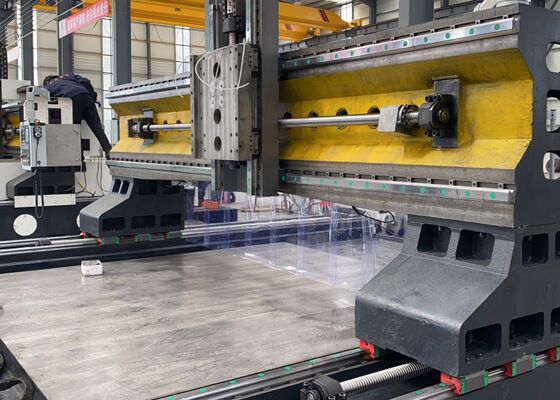

2. แกรนทรีเคลื่อนที่:

กล่องเคลื่อนไหวถูกสร้างขึ้นจากเหล็กเทา (HT250) และได้รับการออกอํานวยความสะดวกจากรถไฟฟ้านําเส้นขนาดสูงสองทางด้านหน้าของมันสามารถเคลื่อนไหวของแผ่นสไลด์หัวแรงตามแกน X. หัวแรงเจาะถูกติดตั้งบนแผ่นสไลด์นี้ การเคลื่อนไหวของ gantry ได้รับการอํานวยความสะดวกโดยการหมุนของลูกหมึกลูกหมึกที่ขับเคลื่อนโดยเครื่องยนต์เซอร์โว้ ผ่านเครื่องยัดแม่นยํา.

3- เซลล์เคลื่อนที่

เต้าเลื่อนที่เคลื่อนไหวเป็นส่วนประกอบเหล็กอัดความแม่นยํา พร้อมกับโต๊ะเลื่อนเส้นตรง CNC ที่มีความจุสูงสองโต๊ะและเครื่องปรับปรุงดาวเคราะห์ความแม่นยําสูงเชื่อมต่อกับมอเตอร์เซอร์โวนอกจากนี้, เซลล์มีกล่องปรับปรับแก๊สไนโตรเจน, ซึ่งปรับปรับน้ําหนักของหัวแรง, โดยการลดภาระบนสกรูและยืดอายุการใช้งานของมัน.ระบบนี้ขับเคลื่อนการเคลื่อนไหวของหัวแรงเจาะตามแกน Z, ทําให้สามารถทํางานได้ เช่น การเข้าใกล้อย่างรวดเร็ว, การให้อาหารทํางาน, การถอนเร็ว, และหยุด. มันยังรวมถึงการถอดชิปอัตโนมัติ, การถอดชิป, และการหยุดการทํางานเพื่อเพิ่มประสิทธิภาพการปฏิบัติการ.

.

ระบบแกนทรี CNC ที่ทันสมัยนี้ถูกออกแบบมาโดยเฉพาะสําหรับการเจาะและการตราสัญลักษณ์ของส่วนประกอบแผ่นและแผ่นโลหะที่มีประสิทธิภาพสูงมันได้รับการออกแบบอย่างรอบคอบเพื่อให้การแปรรูปแม่นยําของชิ้นงานคล้ายแผ่นและการประกอบโครงสร้างทําให้มันเหมาะสําหรับการแปรรูปฟลานจ์, ดิสก์, ส่วนประกอบทรงแหวน, แผ่นเรียบ, และวัตถุคล้ายกันความต้องการการทํางานที่สําคัญคือความหนาของชิ้นงานต้องอยู่ในช่วงการแปรรูปที่มีประสิทธิภาพที่กําหนดของเครื่อง.

ในโรงงานผลิตโครงสร้างเหล็ก อุปกรณ์นี้ดําเนินการเจาะและบดความละเอียดสูงบนแผ่นโครงสร้างและองค์ประกอบการเชื่อมต่อสร้างรากฐานที่แข็งแกร่งสําหรับการประกอบแบบน่าเชื่อถือของกรอบเหล็กในอุตสาหกรรมพลังงานลม มันให้ความสามารถในการแปรรูปที่มีความทันสมัยและแม่นยําสูงสําหรับหอคอยและฟลานจ์ของหอคอยการให้แน่ใจว่าส่วนประกอบเหล่านี้ถูกออกแบบให้ทนต่อสภาพแวดล้อมที่รุนแรงสําหรับการก่อสร้างสะพาน อุปกรณ์จะประมวลผล รางสะพานและพรานรองรับการเชื่อมต่อที่ทนทาน สามารถทนรับภาระแบบไดนามิกได้ตลอดอายุการใช้งานของสะพาน.
