การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| ยาวxก: | 1200x1200 มม | ความสูงของโครงสำหรับตั้งสิ่งของ: | 750มม |
|---|---|---|---|
| แกนเรียว: | 50 บาท | เส้นผ่านศูนย์กลางการเจาะสูงสุด: | Φ60 มม |
| ความกว้างของช่องตัว T: | 18มม | เส้นผ่านศูนย์กลางกรีด: | M3-M28 |
| ความเร็วแกนหมุน: | 30~3000 รอบ/นาที | กำลังมอเตอร์แกนเซอร์โว: | 22KW |
| เน้น: | เครื่องเจาะแผ่น CNC สำหรับเหล็ก,เครื่องเจาะแผ่นแลกเปลี่ยนความร้อน,เครื่องกัด CNC สำหรับแผ่นเหล็ก |
||

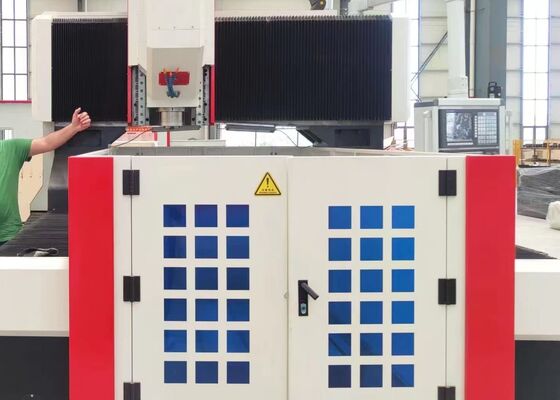

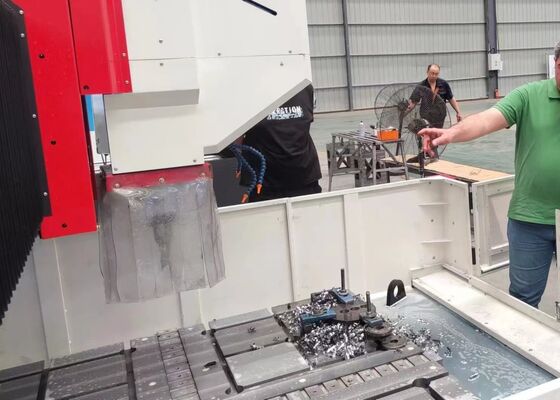

เครื่องเจาะแผ่นแลกเปลี่ยนความร้อน เครื่องเจาะแผ่น CNC เครื่องเจาะแผ่น Milling เครื่องเจาะแผ่นเหล็ก
การนําเสนอสินค้า
ในสถานที่ผลิตโครงสร้างเหล็ก เครื่องเจาะแผ่นนี้ดําเนินการเจาะและเจาะแม่นยําบนแผ่นโครงสร้างและองค์ประกอบการเชื่อมให้พื้นฐานที่น่าเชื่อถือสําหรับการประกอบแบบปลอดภัยของกรอบเหล็กในภาคพลังงานลม บริการเครื่องแปรรูปความละเอียดสูงสําหรับหอคอยและแผ่นลมเช่น ลมแรงและความแตกต่างของอุณหภูมิสําหรับการก่อสร้างสะพาน, เครื่องจักรประมวลผลสะพาน beams และสนับสนุนการประกันการสร้างเชื่อมต่อที่มั่นคงและทนทาน สามารถทนภาระแบบไดนามิคได้ตลอดอายุการใช้งานของสะพาน.
รายละเอียด:
| ขนาดของชิ้นงาน | LxW | 1200x1200 มม |
| ความสูงของแกนตารี | 750 มม. | |
| เตียงทํางาน | ความกว้างของช่อง T | ขนาด 18 มิลลิเมตร |
| หัวแรงเจาะ | กรณีนี้ | 1 |
| สปินด์เทนเปอร์ | NT1 การประมวลผล | |
|
กว้างขวางการเจาะสูงสุด (เหล็กคาร์บอนทั่วไป) |
Φ60 มม. | |
| กว้างกระแทก | M3-M28 | |
| ความเร็วของสปินด์ | 30 ~ 3000 รอบ / นาที | |
| พลังงานของมอเตอร์สปินด์เซอร์โว | 22kW | |
| ระยะทางจากปลายล่างของ spindle ไปยังโต๊ะทํางาน | 200-750 มม. | |
|
การเคลื่อนไหวด้านข้างของหัวแรง(แกน X) |
Max.horizontal stroke ความเร็วสูงสุด | ขนาด 1200 mm |
| ความเร็วการเคลื่อนไหวด้านข้าง | 0 ~ 8 r/min | |
| พลังงานของมอเตอร์เซอร์โวสําหรับการเคลื่อนไหวด้านข้าง | 2.4kW | |
| การเคลื่อนไหวด้านยาวของ gantry (แกน Y) | ขนาดสูงสุด | ขนาด 1200 mm |
| ความเร็วในการเคลื่อนไหวของอาหาร | 0 ~ 8 m/min | |
| พลังการขับเคลื่อน servo motor | 2.4kW | |
| การเคลื่อนไหวการให้อาหาร ram แบบตั้ง (แกน Z) | สูงสุด | 550 มม. |
| ความเร็วในการเคลื่อนที่ | 0 ~ 8 m/min | |
| พลังงานของมอเตอร์เซอร์โว | 2.8kW (เบรก) | |
| ความแม่นยําในการตั้งตําแหน่งสามแกน | X/Y/Z/A/B/C | ± 0.015/1000 มม. |
| ความแม่นยําในการตั้งตําแหน่งซ้ําสามแกน | X/Y/Z/A/B/C | ± 0.01/1000 มม |
| ขนาดรวม | LxWxH | ขนาด 4000x3800x2800 มิลลิเมตร |
ลักษณะสินค้า
1ระบบส่ง
รถเลนนําและสไลเดอร์ความแม่นยําสูง ที่มาจากไต้หวัน ถูกออกแบบอย่างละเอียด เพื่อให้การทํางานเรียบร้อย พร้อมกับปรับปรุงความสามารถในการแบกภาระของเครื่องได้อย่างสําคัญแกน X ได้รับการจัดสรรพร้อมกับ 2 การนําเส้นล้อ, และแกน Z มีสี่ส่วน ซึ่งทั้งสองส่วนเป็นองค์ประกอบหลักในการนําและรับภาระสําหรับการเคลื่อนไหวด้านข้างและด้านยาวการปรับแต่งนี้ตอบสนองความต้องการทางเทคนิคอย่างเต็มที่สําหรับการใช้งานเจาะความเร็วสูงสําหรับการถ่ายทอดพลังงาน ทั้งแกน X และแกน Z ถูกขับเคลื่อนโดยเครื่องยนต์ servo AC ซึ่งใช้สกรูลูกบอลแม่นยําในการแปลงการเคลื่อนไหวหมุนเป็นการย้ายเส้นตรงที่แม่นยํามาก
แกน Y อุปกรณ์พร้อมกับคู่นําแบบเส้นทางที่เคลื่อนยาวหนัก แต่ละตัวมีสองสไลด์รีลสี่เหลี่ยม รวมกันเป็นกลไกเคลื่อนยาวแกน Yการออกแบบนี้ไม่เพียงแค่ตอบสนองความแข็งแรงและความแข็งแรงที่สูงของกรอบ gantry แต่ยังนําไปยังข้อดีทางเทคนิคหลายรวมถึงสัมพันธ์การขัดขัดต่ํา การเคลื่อนไหวความเร็วสูง ความอ่อนแอการสั่นสะเทือนที่ดีและอายุการใช้งานยาวนานแกน Y ใช้เทคโนโลยีการขับเคลื่อนร่วมกับมอเตอร์เซอร์โว, ที่ขับเคลื่อนสกรูลูกกลมในความสอดคล้อง, การันตีการเคลื่อนไหวที่แม่นยําของ Y-axis โต๊ะทํางานสําหรับการทํางาน CNC ที่แม่นยํา.
2ระบบหล่อลื่นอัตโนมัติและกลไกป้องกัน
เครื่องมีระบบการปรับน้ํามันแบบอัตโนมัติแบบปรับน้ําหนักด้วยความดันบางส่วนที่ทําจากไต้หวัน ซึ่งให้การปรับน้ํามันอย่างครบถ้วนกับส่วนเคลื่อนไหว เช่น สายทางนําทาง, สกรูนํา, และ racks,ขยายอายุการใช้งานของเครื่องได้อย่างมาก แกน X และแกน Y ถูกคุ้มกันด้วยฝุ่นกันฝุ่น และมีเครื่องป้องกันน้ํากันฝุ่นติดตั้งรอบโต๊ะทํางานให้ความคุ้มครองที่เพิ่มขึ้นระหว่างการใช้งาน.
3ระบบส่งน้ําเย็นกลาง
อุปกรณ์นี้มีระบบการส่งน้ําเย็นกลางมาตรฐาน การไหลเวียนของน้ําเย็นภายในอย่างมีประสิทธิภาพป้องกันการสะสมของชิปโลหะบนเครื่องมือระหว่างการแปรรูปการลดความอ้วนของเครื่องมือ, ขยายอายุการใช้งานของเครื่องมือ และเสริมผิวของชิ้นงานการออกของเหลวเย็นแรงดันสูงที่ปลายเครื่องมือให้ความคุ้มกันที่น่าเชื่อถือได้ทั้งพื้นผิวของชิ้นงานและสานหมุนความเร็วสูง, ป้องกันการอุดตันที่เกิดจากเศษขยะและปรับปรุงคุณภาพของชิ้นงานโดยรวมและประสิทธิภาพการทํางาน

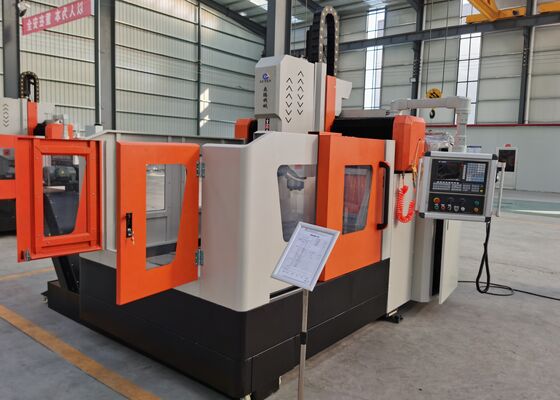

เครื่องจักรอุตสาหกรรมแบบแกนทรีแบบ CNC ที่มีความซับซ้อนนี้ ถูกออกแบบมาโดยเฉพาะสําหรับการเจาะและการตรางานแผ่นและแผ่นโลหะได้ถูกออกแบบอย่างละเอียดเพื่อการแปรรูปความละเอียดสูงของส่วนประกอบและส่วนโครงสร้างคล้ายแผ่น. ปรับปรุงสําหรับการประมวลผลชิ้นงาน เช่น แฟลนเจอร์, ดิสก์, แหวน, และแผ่นเรียบมันรับประกันว่าความหนาของส่วนประกอบเหล่านี้จะยึดติดตามอย่างเคร่งครัดกับปารามิเตอร์การแปรรูปที่มีประสิทธิภาพที่กําหนดไว้ของเครื่อง.
ในโรงงานผลิตโครงสร้างเหล็ก เครื่องจักรนี้ดําเนินการเจาะและบดความละเอียดสูงบนแผ่นโครงสร้างและส่วนประกอบเชื่อมสร้างรากฐานที่แข็งแกร่งสําหรับการประกอบแบบปลอดภัยของกรอบเหล็กในอุตสาหกรรมพลังงานลมบริษัทนี้นําเสนอคําตอบการแปรรูปแม่นยําสําหรับหอคอยห้างหุ้นลมและฟลานจ์ (flanges) ในกระบวนการที่สําคัญ เพื่อให้แน่ใจว่าส่วนประกอบเหล่านี้สามารถทนต่อสภาพแวดล้อมที่ท้าทายในงานก่อสร้างสะพาน อุปกรณ์บํารุงกระดานสะพานและพรานรองรับการเชื่อมต่อที่ยั่งยืนที่ออกแบบให้ทนกับภาระแบบไดนามิกตลอดอายุการใช้งานที่ยืดหยุ่นของสะพาน.
