รายละเอียดสินค้า:
การชำระเงิน:
|
| LxW: | 1200x1200 mm | Gantry height: | 750mm |
|---|---|---|---|
| Spindle taper: | BT50 | Max.drilling diamter: | Φ60 mm |
| T-slot width: | 18mm | Tapping diameter: | M3-M28 |
| Spindle speed: | 30~3000 r/min | Servo spindle motor power: | 22kW |

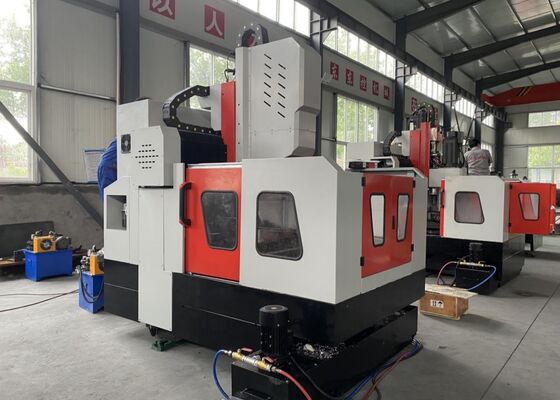

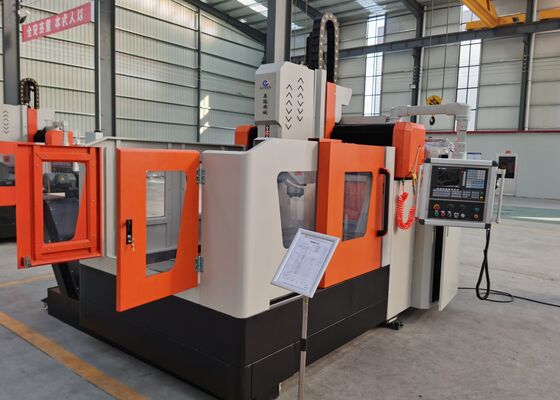

1200x1200mm ขนาดชิ้นงาน CNC แกรนทรี แฟลนจ์เครื่องเจาะเหล็ก 22KW พลังงานมอเตอร์
การนําเสนอสินค้า
เครื่องเจาะและบดแบบแกนทรี CNC ถูกออกแบบมาเป็นพิเศษเพื่อดําเนินการเจาะ, chamfering, tapping และบดบนชิ้นงานแผ่นและองค์ประกอบโครงสร้างความสามารถในการประมวลผลของมันขยายไปยังสินค้า เช่น แฟลนจ์, ดิสก์, แหวน, และแผ่นเรียบ, ด้วยปารามิเตอร์ความหนาที่ตรงกันอย่างเคร่งครัดกับช่วงการประมวลผลที่กําหนดของเครื่องเครื่องสนับสนุนการแปรรูปทั้งผ่านรูและรูตาบอดบนวัสดุเดียวและวัสดุประกอบอุปกรณ์พร้อมกับการควบคุมดิจิตอลอย่างสมบูรณ์แบบตลอดกระบวนการแปรรูปทั้งหมด, มันรับประกันความสะดวกในการใช้งานและประสิทธิภาพสูงสุด.ส่งผลให้มีความแม่นยําสูง เพื่อตอบสนองความต้องการของสภาพแวดล้อมการผลิตที่หลากหลายและขนาดใหญ่.
รายละเอียด:
| ขนาดของชิ้นงาน | LxW | 1200x1200 มม |
| ความสูงของแกนตารี | 750 มม. | |
| เตียงทํางาน | ความกว้างของช่อง T | ขนาด 18 มิลลิเมตร |
| หัวแรงเจาะ | กรณีนี้ | 1 |
| สปินด์เทนเปอร์ | NT1 การประมวลผล | |
|
กว้างขวางการเจาะสูงสุด (เหล็กคาร์บอนทั่วไป) |
Φ60 มม. | |
| กว้างกระแทก | M3-M28 | |
| ความเร็วของสปินด์ | 30 ~ 3000 รอบ / นาที | |
| พลังงานของมอเตอร์สปินด์เซอร์โว | 22kW | |
| ระยะทางจากปลายล่างของ spindle ไปยังโต๊ะทํางาน | 200-750 มม. | |
|
การเคลื่อนไหวด้านข้างของหัวแรง(แกน X) |
Max.horizontal stroke ความเร็วสูงสุด | ขนาด 1200 mm |
| ความเร็วการเคลื่อนไหวด้านข้าง | 0 ~ 8 r/min | |
| พลังงานของมอเตอร์เซอร์โวสําหรับการเคลื่อนไหวด้านข้าง | 2.4kW | |
| การเคลื่อนไหวด้านยาวของ gantry (แกน Y) | ขนาดสูงสุด | ขนาด 1200 mm |
| ความเร็วในการเคลื่อนไหวของอาหาร | 0 ~ 8 m/min | |
| พลังการขับเคลื่อน servo motor | 2.4kW | |
| การเคลื่อนไหวการให้อาหาร ram แบบตั้ง (แกน Z) | สูงสุด | 550 มม. |
| ความเร็วในการเคลื่อนที่ | 0 ~ 8 m/min | |
| พลังงานของมอเตอร์เซอร์โว | 2.8kW (เบรก) | |
| ความแม่นยําในการตั้งตําแหน่งสามแกน | X/Y/Z/A/B/C | ± 0.015/1000 มม. |
| ความแม่นยําในการตั้งตําแหน่งซ้ําสามแกน | X/Y/Z/A/B/C | ± 0.01/1000 มม |
| ขนาดรวม | LxWxH | ขนาด 4000x3800x2800 มิลลิเมตร |
ลักษณะสินค้า
1ระบบส่ง
รถเลนนําและสไลเดอร์ความแม่นยําสูง ที่มาจากไต้หวัน ได้ถูกออกแบบมาโดยเฉพาะ เพื่อให้การทํางานเรียบร้อย พร้อมกับปรับปรุงความสามารถในการบรรทุกภาระหนักของอุปกรณ์ให้ดีขึ้นแกน X และแกน Z ได้รับการติดตั้งกับสองและสี่นําแนวม้วน, ตามลําดับ ซึ่งมีหน้าที่เป็นองค์ประกอบนําและรับภาระสําหรับการเคลื่อนไหวด้านข้างและด้านยาวการปรับแต่งนี้ตอบสนองความต้องการทางเทคนิคสําหรับการดําเนินงานเจาะความเร็วสูงสําหรับการถ่ายทอดพลังงาน, แกน X และแกน Z ถูกขับเคลื่อนโดยเครื่องยนต์ servo AC, ซึ่งพลังงานสกรูลูกบอลความแม่นยําเพื่อแปลงการเคลื่อนไหวหมุนเป็นการเคลื่อนไหวเส้นตรงที่แม่นยํา.
แกน Y อุปกรณ์พร้อมกับคู่นําเส้นลวดแรงหนัก, แต่ละตัวมีสองสี่เหลี่ยมสไลด์รถไฟ, สร้างกลไกสไลด์แกน Y.การออกแบบนี้ไม่เพียงแค่ตอบสนองความแข็งแรงและความแข็งแรงที่สูงของกรอบ gantry แต่ยังมีข้อดีทางเทคนิคหลาย, เช่นสัมพันธ์การขัดแย้งที่ต่ํา, การเคลื่อนไหวที่เร็วสูง, ความอ่อนแอการสั่นสะเทือนที่ดีเยี่ยม, และอายุการใช้งานที่ยืดหยุ่นแกน Y ใช้เทคโนโลยีการขับเคลื่อนซินโครนของ servo motor, ซึ่งขับเคลื่อนสกรูลูกบอลพร้อมกัน, ทําให้การเคลื่อนไหวที่แม่นยํา reciprocating ของ Y-axis workbench สําหรับการประกอบการ CNC แม่นยํา.
2ระบบหล่อลื่นอัตโนมัติและกลไกป้องกัน:
เครื่องนี้มีระบบหล่อลื่นแบบอัตโนมัติแบบปริมาตรด้วยความดันบางส่วนที่ผลิตในไต้หวัน เพื่อให้การหล่อลื่นแบบครบวงจรและไม่มีมุมสําหรับส่วนประกอบที่เคลื่อนไหว เช่น รถเลื่อนสกรูนํา, และ racks โดยการยืดอายุการใช้งานของเครื่องจักรเป็นอย่างมากขณะที่เครื่องป้องกันน้ํากันกระจายถูกติดตั้งอยู่รอบโต๊ะทํางาน เพื่อให้การป้องกันที่เพิ่มเติมระหว่างการทํางาน.
3ระบบส่งน้ําเย็นกลาง:
อุปกรณ์นี้มีระบบส่งน้ําเย็นกลางมาตรฐาน การไหลเวียนของน้ําเย็นภายในอย่างมีประสิทธิภาพป้องกันชิปเหล็กจากการติดกับเครื่องมือระหว่างการแปรรูปทําให้ลดการใช้งานของเครื่องมือ, ขยายอายุการใช้งานของเครื่องมือ และเสริมผิวของชิ้นงานการออกของเหลวเย็นแรงดันสูงที่ปลายเครื่องมือให้ความคุ้มกันที่น่าเชื่อถือได้ทั้งพื้นผิวของชิ้นงานและสานหมุนความเร็วสูง, ป้องกันการอุดตันที่เกิดจากสารสกปรกและปรับปรุงคุณภาพของชิ้นงานโดยรวมและประสิทธิภาพการทํางาน
อุปกรณ์อุตสาหกรรมประเภทแกรนด์แบบ CNC ที่มีประสิทธิภาพสูงนี้ได้ถูกออกแบบอย่างละเอียดเพื่อการแปรรูปที่แม่นยําของส่วนประกอบคล้ายแผ่นและส่วนโครงสร้าง. โดยเฉพาะเจาะจงเพื่อการแปรรูปชิ้นงาน เช่น แฟลเลนส์, ดิสก์, แหวน, และแผ่นเรียบมันถูกสร้างขึ้นตามรายละเอียดหลักที่ความหนาของชิ้นงานเหล่านี้ต้องตรงกันอย่างเคร่งครัดกับปารามิเตอร์การแปรรูปที่มีประสิทธิภาพที่กําหนดไว้ก่อนของเครื่อง.
ในโรงงานผลิตโครงสร้างเหล็ก อุปกรณ์นี้ดําเนินการเจาะและบดแม่นยําบนแผ่นโครงสร้างและองค์ประกอบเชื่อมให้พื้นฐานที่น่าเชื่อถือสําหรับการประกอบที่มั่นคงของกรอบเหล็กในอุตสาหกรรมพลังงานลมมันนําเสนอวิธีแก้ไขการแปรรูปความละเอียดสูงสําหรับหอคอยและแฟลนซ์ของเครื่องจักรลม หน่วยงานวิกฤติที่มั่นใจว่าส่วนประกอบเหล่านี้สามารถทนต่อสภาพแวดล้อมที่รุนแรง (eสําหรับโครงการก่อสร้างสะพาน อุปกรณ์การประมวลผล สายพานสะพานและพานรองสะดวกในการสร้างการเชื่อมต่อที่แข็งแกร่งและทนทานที่ออกแบบให้ทนกับภาระแบบไดนามิกตลอดอายุการใช้งานของสะพาน.
