การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| ยาวxก: | 1200x1200 มม | ความสูงของโครงสำหรับตั้งถิ่นฐาน: | 750 มม. |
|---|---|---|---|
| แกนเรียว: | 50 บาท | เส้นผ่านศูนย์กลางการเจาะสูงสุด: | Φ60 มม |
| ความกว้างของช่องตัว T: | 18มม | เส้นผ่านศูนย์กลางกรีด: | M3-M28 |
| ความเร็วแกนหมุน: | 30~3000 รอบ/นาที | กำลังมอเตอร์เซอร์โวแกนหมุน: | 22กิโลวัตต์ |

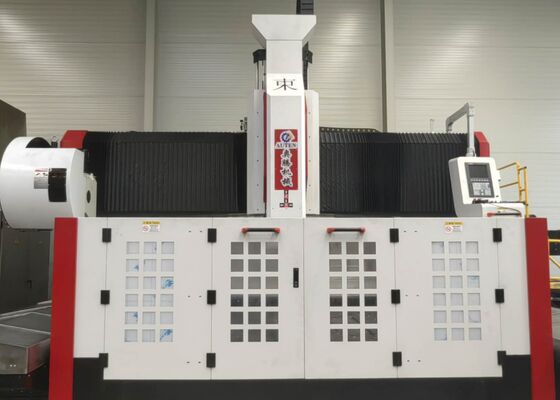

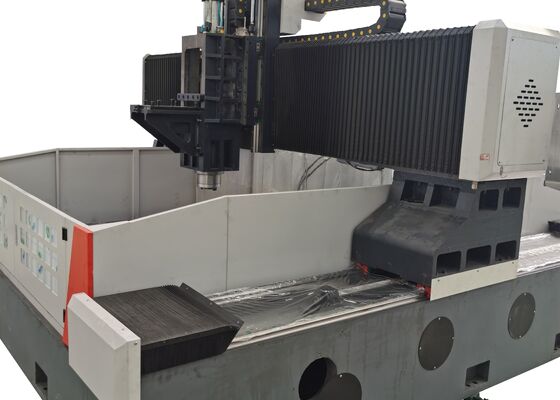

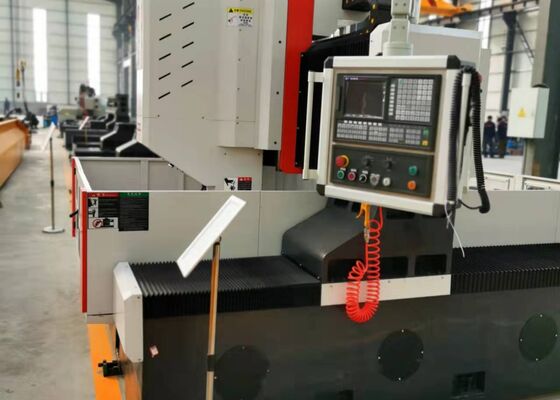

การออกแบบใหม่ Cnc Gantry ประเภทแผ่นเหล็กแผ่นเหล็ก Flanges เครื่องเจาะ M3-28 กว้างกระแทก
การนําเสนอสินค้า
เครื่องเจาะและเจาะแบบ gantry CNC ถูกออกแบบมาโดยเฉพาะเจาะจงเพื่อดําเนินการเจาะ, chamfering, tapping และเจาะบนชิ้นงานแผ่นและองค์ประกอบโครงสร้างความสามารถในการแปรรูปของมันขยายไปยังชิ้นงาน เช่น flanges, ዲስก์, แหวน, และแผ่นเรียบ, ด้วยปารามิเตอร์ความหนาที่ยึดถืออย่างเคร่งครัดกับช่วงการแปรรูปที่มีประสิทธิภาพที่กําหนดของเครื่องเครื่องสนับสนุนการแปรรูปทั้งผ่านรูและรูตาบอดบนวัสดุเดียวและวัสดุประกอบ. ด้วยการควบคุมดิจิตอลเต็มตลอดกระบวนการแปรรูป, มันรับประกันความสะดวกสบายและประสิทธิภาพการปฏิบัติงานที่พิเศษ. เครื่องที่เหมาะสมสําหรับการผลิตอัตโนมัติส่งผลให้มีความแม่นยําสูง และตอบสนองความต้องการของสภาพแวดล้อมการผลิตที่หลากหลายและขนาดใหญ่.
รายละเอียด:
| ขนาดของชิ้นงาน | LxW | 1200x1200 มม |
| ความสูงของแกนตารี | 750 มม. | |
| เตียงทํางาน | ความกว้างของช่อง T | ขนาด 18 มิลลิเมตร |
| หัวแรงเจาะ | กรณีนี้ | 1 |
| สปินด์เทนเปอร์ | NT1 การประมวลผล | |
|
กว้างขวางการเจาะสูงสุด (เหล็กคาร์บอนทั่วไป) |
Φ60 มม. | |
| กว้างกระแทก | M3-M28 | |
| ความเร็วของสปินด์ | 30 ~ 3000 รอบ / นาที | |
| พลังงานของมอเตอร์สปินด์เซอร์โว | 22kW | |
| ระยะทางจากปลายล่างของ spindle ไปยังโต๊ะทํางาน | 200-750 มม. | |
|
การเคลื่อนไหวด้านข้างของหัวแรง(แกน X) |
Max.horizontal stroke ความเร็วสูงสุด | ขนาด 1200 mm |
| ความเร็วการเคลื่อนไหวด้านข้าง | 0 ~ 8 r/min | |
| พลังงานของมอเตอร์เซอร์โวสําหรับการเคลื่อนไหวด้านข้าง | 2.4kW | |
| การเคลื่อนไหวด้านยาวของ gantry (แกน Y) | ขนาดสูงสุด | ขนาด 1200 mm |
| ความเร็วในการเคลื่อนไหวของอาหาร | 0 ~ 8 m/min | |
| พลังการขับเคลื่อน servo motor | 2.4kW | |
| การเคลื่อนไหวการให้อาหาร ram แบบตั้ง (แกน Z) | สูงสุด | 550 มม. |
| ความเร็วในการเคลื่อนที่ | 0 ~ 8 m/min | |
| พลังงานของมอเตอร์เซอร์โว | 2.8kW (เบรก) | |
| ความแม่นยําในการตั้งตําแหน่งสามแกน | X/Y/Z/A/B/C | ± 0.015/1000 มม. |
| ความแม่นยําในการตั้งตําแหน่งซ้ําสามแกน | X/Y/Z/A/B/C | ± 0.01/1000 มม |
| ขนาดรวม | LxWxH | ขนาด 4000x3800x2800 มิลลิเมตร |
ลักษณะสินค้า
1ระบบส่ง:
รถเลนนําทางและสไลเดอร์ความแม่นยําสูง นําเข้าจากไต้หวัน ถูกออกแบบมาเพื่อให้เกิดผลการทํางานที่เรียบร้อยในขณะที่ปรับปรุงความสามารถในการบรรทุกภาระหนักของอุปกรณ์ได้อย่างมาก
แกน X และแกน Z อุปกรณ์พร้อมกับคู่และสี่นําเส้นม้วน ตามลําดับ, ทําหน้าที่เป็นองค์ประกอบนําและรับภาระสําหรับการเคลื่อนไหวด้านข้างและด้านยาวระบบนี้ตอบสนองอย่างเต็มที่ความต้องการทางเทคนิคสําหรับการขุดความเร็วสูงสําหรับการถ่ายทอดพลังงานแกน X และแกน Z ใช้เครื่องยนต์เซอร์โว AC เพื่อขับเคลื่อนสกรูลูกบอลความแม่นยํา โดยแปลงการเคลื่อนไหวหมุนเป็นการเคลื่อนไหวเชิงเส้นที่แม่นยํา
แกน Y อุปกรณ์พร้อมกับคู่นําแบบเส้นทางที่เคลื่อนยาวหนัก แต่ละตัวมีเครื่องเลื่อนรถไฟสี่เหลี่ยมสองตัวเพื่อสร้างกลไกเลื่อนแกน Yการออกแบบนี้ไม่เพียงแค่ตอบสนองความแข็งแรงและความแข็งแรงที่สูงของกรอบ gantry แต่ยังมีข้อดีทางเทคนิคหลาย, รวมถึงสัมพันธ์การขัดขัดต่ํา, ความเร็วการเคลื่อนไหวสูง, ความอ่อนแอการสั่นสะเทือนที่ดีและอายุการใช้งานยาวนานแกน Y ใช้เทคโนโลยีการขับเคลื่อนซินโครนของ servo motor, ซึ่งขับเคลื่อนสกรูลูกกลมในความสอดคล้อง, ทําให้การเคลื่อนไหว reciprocating ของ Y-axis workbench เพื่อบรรลุการทํางาน CNC ที่แม่นยํา.
2ระบบหล่อลื่นอัตโนมัติและกลไกป้องกัน:
เครื่องมือนี้มีระบบหล่อลื่นแบบอัตโนมัติแบบปริมาตรด้วยความดันส่วนที่ผลิตในไต้หวัน เพื่อให้ความหล่อลื่นอย่างครบถ้วนและไม่มีมุมสําหรับส่วนประกอบที่เคลื่อนไหว เช่น รถเลื่อนสกรูนําหน่วย X และหน่วย Y มีเครื่องปกป้องกันฝุ่นขณะที่ป้องกันน้ํากันกระจายถูกติดตั้งรอบบนโต๊ะทํางานเพื่อให้ความคุ้มครองที่เพิ่มเติมระหว่างการทํางาน.
3ระบบส่งน้ําเย็นกลาง:
เครื่องมือนี้มีระบบส่งน้ําเย็นกลางแบบมาตรฐาน การไหลเวียนของน้ําเย็นภายในป้องกันเชือกเหล็กจากการติดกับเครื่องมือระหว่างการแปรรูปการลดความอ้วนของเครื่องมือ, ขยายอายุการใช้งานของเครื่องมือ และปรับปรุงการทําปลายผิวของชิ้นงานการออกของเหลวเย็นแรงดันสูงที่ปลายเครื่องมือให้ความปลอดภัยที่น่าเชื่อถือได้ทั้งพื้นผิวของชิ้นงานและสานหมุนเร็วสูง, ป้องกันการซับซ้อนเนื่องจากสารสกปรกและเพิ่มคุณภาพของชิ้นงานโดยรวมและประสิทธิภาพการทํางาน
อุปกรณ์อุตสาหกรรมประเภทแกรนด์แบบ CNC ที่มีประสิทธิภาพสูงนี้ได้ถูกผลิตอย่างละเอียดเพื่อการแปรรูปชุดที่คล้ายกับแผ่น และส่วนผสมโครงสร้าง. โดยเฉพาะเจาะจงเพื่อการแปรรูปชิ้นงาน เช่น แฟลเลนส์, ดิสก์, แหวน, และแผ่นเรียบมันสอดคล้องกับรายละเอียดหลักที่ความหนาของชิ้นงานเหล่านี้ต้องสอดคล้องอย่างเคร่งครัดกับปารามิเตอร์การแปรรูปที่มีประสิทธิภาพที่ตั้งไว้ก่อนของเครื่อง.
ในโรงงานผลิตโครงสร้างเหล็ก อุปกรณ์นี้ดําเนินการเจาะและบดแม่นยําบนแผ่นโครงสร้างและองค์ประกอบเชื่อมสร้างพื้นฐานที่แข็งแกร่งสําหรับการประกอบแบบมั่นคงของกรอบเหล็กในภาคพลังงานลมมันนําเสนอการแก้ไขการแปรรูปความละเอียดสูงสําหรับหอคอยห้างหุ้นลมและ flanges (กระบวนการที่จําเป็นที่จะรับประกันว่าส่วนประกอบเหล่านี้สามารถทนต่อสภาพแวดล้อมที่รุนแรง)สําหรับโครงการก่อสร้างสะพาน อุปกรณ์จะประมวลผล รางสะพานและพรานท์รองรับทําให้สามารถสร้างการเชื่อมต่อที่มั่นคงและทนทาน เพื่อทนกับภาระแบบไดนามิกตลอดอายุการใช้งานยาวของสะพาน.
