การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| ยาวxก: | ขนาด 2000 x 2000 มม. | ความสูงของโครงสำหรับตั้งถิ่นฐาน: | 600มม |
|---|---|---|---|
| แกนเรียว: | BT50-150 | เส้นผ่านศูนย์กลางการเจาะสูงสุด: | φ50มม. |
| ความหนาสูงสุด: | ≤160มม. | เส้นผ่านศูนย์กลางกรีด: | M3-M28 |
| ความกว้างของช่องตัว T: | 28มม | กำลังมอเตอร์เซอร์โวแกนหมุน: | 22กิโลวัตต์ |
| เน้น: | เครื่องเปลี่ยนเครื่องมืออัตโนมัติ เครื่องเจาะ CNC,เครื่องเจาะแผ่นโลหะ CNC 80mm,เครื่องเจาะแผ่น พร้อมเครื่องเปลี่ยนเครื่องมืออัตโนมัติ |
||

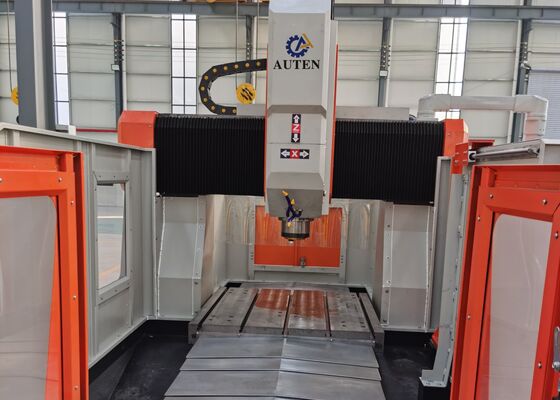

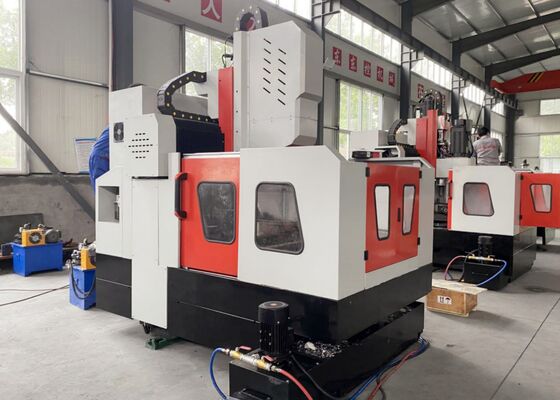

เครื่องเปลี่ยนเครื่องมืออัตโนมัติ เครื่องเจาะแผ่นโลหะแผ่น CNC 80mm กว้างเจาะ
การใช้งาน:
เครื่องเจาะและบดแบบ CNC ประเภท gantry สําหรับแผ่นเหล็กถูกใช้เป็นหลักในการแปรรูปแผ่นท่อ, flanges, bearing, เครื่องแลกเปลี่ยนความร้อนและส่วนประกอบอื่น ๆ ทั่วอุตสาหกรรม เช่น ปิโตรเคมี, พลังงานนิวเคลียร์, พลังงานลม, เกลือ, และโครงสร้างเหล็ก. มันสามารถเจาะความเร็วสูงโดยใช้เครื่องเจาะคาร์ไบด์ที่มีการเย็นภายในหรือเครื่องเจาะการบิดความเร็วสูงที่มีการเย็นภายนอก.เครื่องนี้รองรับฟังก์ชันที่หลากหลาย, รวมถึงการเจาะ, chamfering, tapping, milling, และเจาะ นอกจากนี้มันสามารถได้รับการจัดสรรด้วยหัวมุมขวาอัตโนมัติ optional สําหรับการดําเนินการด้านเจาะ, tapping,และการบด.
รายละเอียด:
| รุ่น | PHD2020 | |
| ขนาดของชิ้นงาน | LxW (มม) | ขนาด 2000x2000 |
| ความกว้าง T-slot ของ Workbench (mm) | 28 | |
| หัวแรงเจาะ | กรณีนี้ | 1 |
| สปินด์เทนเปอร์ | NT1 การประมวลผล | |
| กว้างขวางการเจาะสูงสุด (มม) | Φ80 | |
| ความหนาสูงสุด (มม.) | ≤ 250 | |
| กว้างกระแทก | M3-M30 | |
| ความเร็วของสปินด์ (r/min) | 30 ~ 3000 | |
| พลังงานของมอเตอร์สปินด์เซอร์โว (kW) | 22/30 | |
| การเคลื่อนไหวด้านข้างของหัวแรง (แกน X) | ความยาวสูงสุดของกระบวนการแนวราบ (mm) | 2000 |
| ความเร็วการเคลื่อนไหวด้านข้าง (r/min) | 0 ~ 8 | |
| พลังงานของมอเตอร์เซอร์โวสําหรับการเคลื่อนไหวด้านข้าง (kW) | 2.4 | |
| การเคลื่อนไหวด้านยาวของ gantry (แกน Y) | ขนาดความเร็วสูงสุด (mm) | 2000 |
| ความเร็วในการเคลื่อนไหวของอาหาร (m/min) | 0 ~ 8 | |
| พลังงานของมอเตอร์ servo feed (kW) | 2.4 | |
| การเคลื่อนไหวการให้อาหาร ram แบบตั้ง (แกน Z) | ขนาดสูงสุด | 800 |
| ความเร็วในการเคลื่อนที่ (m/min) | 0 ~ 8 | |
| พลังงานของมอเตอร์เซอร์โว (kW) | 2.4 | |
| ความแม่นยําในการตั้งตําแหน่งสามแกน | X/Y/Z/A/B/C (mm) | ± 0.015/1000 |
| ความแม่นยําในการตั้งตําแหน่งซ้ําสามแกน | X/Y/Z/A/B/C (mm) | ± 0.01/1000 |
| ระบบไฟฟ้า | ระบบ CNC | SIEMENS/ FAGOR/ KND/ GSK |
| เครื่องเปลี่ยนเครื่องมือ | ประเภทแผ่น (ไม่จําเป็น) | ตําแหน่งเครื่องมือ 24 |
| ขนาดรวม | LxWxH (m) | 5.3x3.8x2.7 |
ลักษณะสินค้า
1เครื่องเจาะแผ่นและเครื่องเจาะฟลังจ์, เครื่องเจาะและเครื่องหมายประกอบด้วยส่วนประกอบหลักหลายส่วน, รวมถึงฐาน, slide ต้นยาว, gantry, slide ทรานซอร์ส, หน่วยอาหารตั้งเครื่องเจาะและบด, โต๊ะทํางาน ระบบเย็น ระบบการถอดชิปอัตโนมัติ ระบบการเลื่อนอัตโนมัติ ระบบปนูเมติก ระบบไฟฟ้า และส่วนสําคัญอื่น ๆ
2. หัวแรงเจาะเลื่อนที่ขับเคลื่อนโดยเซอร์โวของเครื่องตัดแผ่นเหล็ก CNC สามารถดําเนินการเจาะ, reaming, tapping, chamfering และการเจาะ grooveมันสามารถทํางานได้ทั้งร่วมกับหน่วยอื่น ๆ หรือเป็นอิสระหมุนเจาะพร้อมกับหมุนเจาะแม่นยําที่ทําจากไต้หวัน (การเย็นภายใน) ที่มีรูขุด BT50 และถูกบูรณาการกับกลไกการเจาะอัตโนมัติสปริงกระพริกการปรับแต่งนี้อํานวยความสะดวกในการเปลี่ยนเครื่องมือง่าย ๆ ผ่านไม้เชื่อมและระบบลดเครื่องมือกล่องไฮดรอลิก, ทําให้สามารถเปลี่ยนความเร็วระหว่างเครื่องเจาะหรือเครื่องตัด
3โครงสร้างของเครื่องเจาะและเครื่องหมายมีเครื่องนําเส้นแม่นยําสูง, รับประกันการเคลื่อนไหวที่เรียบร้อยเครื่องยนต์ AC servo ขับเคลื่อนเข็มขัดสมองและการประกอบการสกรูลูกกลมความแม่นยํา, รับประกันความแม่นยําที่พิเศษ
4. กรอบและ gantry ของเครื่อง gantry แผ่นโลหะถูกผลิตจาก castings หรือ welded แผ่นเหล็กคุณภาพสูง ส่วนประกอบเหล่านี้ได้รับการ annealing อุณหภูมิสูงก่อนการแปรรูปต่อด้วยกระบวนการผสมผสานครั้งที่สองหลังจากครึ่งเสร็จ เพื่อลดความเครียดภายในจากนั้นพวกเขาจะถูกแปรรูปแม่นยําเพื่อให้แน่ใจว่าความแม่นยําและความมั่นคงที่คง
เครื่องตัดแผ่น gantry CNC เป็นทางออกอุตสาหกรรมที่มีประสิทธิภาพสูง ออกแบบอย่างรอบคอบสําหรับการแปรรูปที่แม่นยําของส่วนประกอบและองค์ประกอบโครงสร้างทรงแผ่นอุปกรณ์นี้ได้รับการปรับปรุงโดยเฉพาะเจาะจงเพื่อการจัดการชิ้นงาน เช่น flanges, ดิสก์, แหวน, และแผ่นเรียบ, ด้วยข้อกําหนดหลักที่ความหนาของชิ้นงานเหล่านี้ยังคงอยู่ในความสามารถการแปรรูปที่กําหนดของเครื่อง
ในโรงงานผลิตโครงสร้างเหล็ก เครื่องเจาะแผ่นนี้ดําเนินการเจาะและบดแม่นยําบนแผ่นโครงสร้างและองค์ประกอบเชื่อมให้พื้นฐานที่น่าเชื่อถือสําหรับการประกอบที่มั่นคงของกรอบเหล็กในภาคพลังงานลมมันนําเสนอการแปรรูปความละเอียดสูงสําหรับหอพัดลมและแฟลนเจสสําหรับโครงการก่อสร้างสะพาน อุปกรณ์จะประมวลผล รางสะพานและตัวรองการประกันการสร้างการเชื่อมต่อที่มั่นคงและทนทาน สามารถทนรับภาระแบบไดนามิกได้ตลอดอายุการใช้งานของสะพาน.
