รายละเอียดสินค้า:
การชำระเงิน:
|
| ขนาดชิ้นงาน: | 4000x8000มม | ความกว้างช่อง T ของ Workbench (มม.): | 28 |
|---|---|---|---|
| แกนเรียว: | 50 บาท | สูงสุด เส้นผ่านศูนย์กลางการขุดเจาะ (มม.): | φ90 |
| สูงสุด ความหนา (มม.): | ≤300 | เส้นผ่านศูนย์กลางกรีด: | M3-M36 |
| ความเร็วแกนหมุน (รอบ/นาที): | 30~3000 | Servo Spindle Motor Power (KW): | 22/30/37 |
| เน้น: | เครื่องเจาะ CNC แกน BT50,สว่านหน้าแปลนแผ่นควบคุม PLC,เครื่องเจาะแผ่น CNC อัตโนมัติ |
||

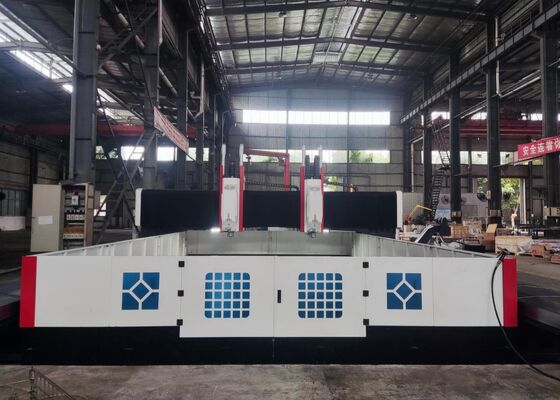

เครื่องเจาะฟันเฟือง CNC อัตโนมัติแบบ BT50 Spindle Taper พร้อม PLC Control
บทนำผลิตภัณฑ์:
เครื่องเจาะ CNC แบบแกนนี้ส่วนใหญ่ใช้สำหรับการแปรรูปแผ่นท่อ, หน้าแปลน, แบริ่ง, เครื่องแลกเปลี่ยนความร้อน และส่วนประกอบอื่นๆ ในอุตสาหกรรมต่างๆ เช่น ปิโตรเคมี, พลังงานนิวเคลียร์, พลังงานลม, หม้อไอน้ำ และโครงสร้างเหล็ก สามารถเจาะด้วยความเร็วสูงด้วยดอกสว่านคาร์ไบด์ที่มีการระบายความร้อนภายใน หรือใช้ดอกสว่านแบบบิดเกลียวความเร็วสูงพร้อมการระบายความร้อนภายนอก เครื่องรองรับฟังก์ชันต่างๆ รวมถึงการเจาะ, การลบมุม, การแตะเกลียว, การกัด และการคว้าน นอกจากนี้ยังสามารถติดตั้งหัวมุมฉากอัตโนมัติเสริมสำหรับการเจาะด้านข้าง, การแตะเกลียว และการกัด
การกำหนดค่าผลิตภัณฑ์:
| รุ่น | PHD4080 | |
| ขนาดชิ้นงาน | ยาวxกว้าง (มม.) | 4000x8000 |
| ความกว้าง T-slot ของม้านั่งทำงาน (มม.) | 28 | |
| หัวกำลังเจาะ | จำนวน | 1 หรือ 2 |
| Spindle taper | BT50 | |
| เส้นผ่านศูนย์กลางการเจาะสูงสุด (มม.) | Φ90 | |
| ความหนาสูงสุด (มม.) | ≤300 | |
| เส้นผ่านศูนย์กลางการแตะเกลียว | M3-M36 | |
| ความเร็วแกนหมุน (รอบ/นาที) | 30~3000 | |
| กำลังมอเตอร์เซอร์โวแกนหมุน (กิโลวัตต์) | 22/30/37 | |
| การเคลื่อนที่ด้านข้างของหัวกำลัง (แกน X) | ระยะชักแนวนอนสูงสุด (มม.) | 4000 |
| ความเร็วในการเคลื่อนที่ด้านข้าง (รอบ/นาที) | 0~6 | |
| กำลังมอเตอร์เซอร์โวสำหรับการเคลื่อนที่ด้านข้าง (กิโลวัตต์) | 3.6 | |
| การเคลื่อนที่ตามยาวของแกน (แกน Y) | ระยะชักป้อนสูงสุด (มม.) | 8000 |
| ความเร็วในการป้อน (ม./นาที) | 0~6 | |
| กำลังมอเตอร์เซอร์โวป้อน (กิโลวัตต์) | 3.6/5.5 | |
| การเคลื่อนที่ป้อนแนวตั้ง (แกน Z) | ระยะชักสูงสุด (มม.) | 1400 |
| ความเร็วในการเคลื่อนที่ (ม./นาที) | 0~4 | |
| กำลังมอเตอร์เซอร์โว (กิโลวัตต์) | 3.6 | |
| ความแม่นยำในการวางตำแหน่งสามแกน | X/Y/Z/A/B/C (มม.) | ±0.015/1000 |
| ความแม่นยำในการวางตำแหน่งซ้ำสามแกน | X/Y/Z/A/B/C (มม.) | ±0.01/1000 |
| ระบบไฟฟ้า | ระบบ CNC | SIEMENS/ FAGOR/ KND/ GSK |
| ตัวเปลี่ยนเครื่องมือ | ชนิดแผ่นดิสก์ (อุปกรณ์เสริม) | 24 ตำแหน่งเครื่องมือ |
| ขนาดโดยรวม | ยาวxกว้างxสูง (ม.) | 13x6.9x6.2 |
คุณสมบัติของผลิตภัณฑ์
1. เครื่องเจาะหน้าแปลนประกอบด้วยเตียง, สไลด์ตามยาว, แกน, สไลด์ขวาง, หน่วยป้อนแนวตั้ง, หัวกำลังเจาะและกัด, ม้านั่งทำงาน, ระบบระบายความร้อน, ระบบกำจัดเศษอัตโนมัติ, ระบบหล่อลื่นอัตโนมัติ, ระบบนิวเมติก, ระบบไฟฟ้า และส่วนประกอบสำคัญอื่นๆ

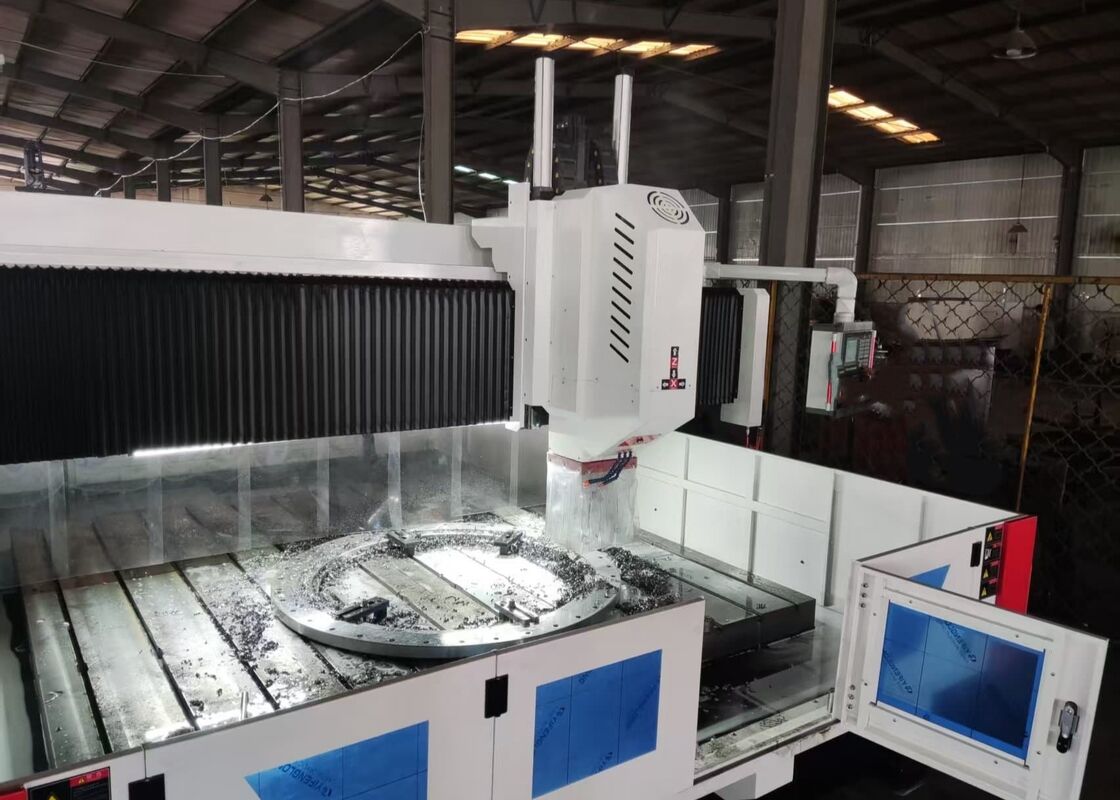

2. เครื่องเจาะแผ่น CNC มีหัวกำลังเจาะแบบเซอร์โวสไลด์ที่สามารถเจาะ, คว้าน, แตะเกลียว, ลบมุม และกัดร่อง ฟังก์ชันเหล่านี้สามารถทำงานพร้อมกันหรือแยกกันได้ แกนหมุนเจาะเป็นแกนหมุนความแม่นยำที่ผลิตในไต้หวัน (ระบายความร้อนภายใน) พร้อม BT50 taper และมีกลไกการเจาะอัตโนมัติแบบสปริงผีเสื้อ เครื่องสามารถติดตั้งดอกสว่านหรือเครื่องกัดผ่านก้านเชื่อมต่อและกระบอกสูบไฮดรอลิกปล่อยเครื่องมือ ทำให้การเปลี่ยนเครื่องมือมีประสิทธิภาพและสะดวกมาก
3. เครื่องเจาะ CNC ความเร็วสูงติดตั้งรางนำเชิงเส้นความแม่นยำสูง ทำให้มั่นใจได้ถึงการเคลื่อนที่ที่ราบรื่น มอเตอร์เซอร์โว AC ขับเคลื่อนสายพานซิงโครนัสและคู่สกรูบอลความแม่นยำสูง รับประกันความแม่นยำที่ยอดเยี่ยม
4. ตัวเครื่องและแกนของเครื่องเจาะ CNC สร้างจากวัสดุหล่อหรือแผ่นเหล็กเชื่อมคุณภาพสูง ส่วนประกอบเหล่านี้ผ่านการอบอ่อนที่อุณหภูมิสูงก่อนการประมวลผล ตามด้วยการอบอ่อนครั้งที่สองหลังจากการกึ่งสำเร็จรูปเพื่อขจัดความเครียดที่เหลืออยู่ ทำให้มั่นใจได้ถึงประสิทธิภาพที่มั่นคงและแม่นยำตลอดกระบวนการตัดเฉือน
5. เครื่องเจาะแผ่นติดตั้ง T-slots แนวนอนหลายตัวบนโต๊ะทำงาน ทำให้สามารถยึดอุปกรณ์จับยึดและแผ่นได้อย่างแน่นหนา อุปกรณ์จับยึดแบบหัวจับแบบปรับศูนย์กลางตัวเองสี่ขาก็มีให้เลือก ซึ่งช่วยเพิ่มประสิทธิภาพการผลิตสำหรับการประมวลผลแบบกลุ่มได้อย่างมาก
6. เครื่องใช้ระบบ CNC ของ Siemens ของเยอรมัน, ระบบ CNC ของ FAGOR ของสเปน หรือระบบ KND ของจีน พิกัดการเจาะสามารถแปลงระหว่าง CAD และ CAM ได้อย่างราบรื่น ทำให้การเขียนโปรแกรม, การจัดเก็บ, การแสดงผล และการสื่อสารง่ายขึ้น อินเทอร์เฟซผู้ใช้มีคุณสมบัติการชดเชยข้อผิดพลาด, สัญญาณเตือนอัตโนมัติ และคุณสมบัติการโต้ตอบระหว่างมนุษย์กับคอมพิวเตอร์ ตำแหน่งรูชิ้นงานสามารถป้อนผ่านแป้นพิมพ์, USB, เครือข่าย หรือกราฟิก CAD พร้อมการสร้างโปรแกรมการตัดเฉือนอัตโนมัติ ฟังก์ชันการแสดงตัวอย่างและการตรวจสอบก่อนการเจาะช่วยให้ใช้งานง่ายยิ่งขึ้น
7. เครื่องติดตั้งตัวค้นหาขอบโฟโตอิเล็กทริก ทำให้สามารถวางตำแหน่งชิ้นงานได้อย่างรวดเร็วและแม่นยำ นอกจากนี้ นิตยสารเครื่องมือแบบแผ่นดิสก์ 24 เครื่องมือหรือนิตยสารเครื่องมือแบบเส้นตรงเสริมยังช่วยเพิ่มประสิทธิภาพการตัดเฉือนได้อย่างมาก
8. เครื่องติดตั้งสายพานลำเลียงเศษอัตโนมัติและระบบหล่อลื่นอัตโนมัติ ระบบระบายความร้อนมีทั้งปั๊มระบายความร้อนภายในแรงดันสูงและปั๊มระบายความร้อนภายนอกแรงดันต่ำ ซึ่งมีความยืดหยุ่นในการใช้การระบายความร้อนภายในหรือภายนอก
เครื่องตัดแผ่นแบบแกน CNC เป็นโซลูชันอุตสาหกรรมที่ทนทาน ออกแบบมาอย่างเชี่ยวชาญสำหรับการประมวลผลส่วนประกอบและองค์ประกอบโครงสร้างคล้ายแผ่นอย่างแม่นยำ อุปกรณ์นี้ได้รับการปรับให้เหมาะสมสำหรับการจัดการชิ้นงาน เช่น หน้าแปลน, ดิสก์, วงแหวน และแผ่นเรียบ โดยมีเงื่อนไขว่าความหนาของวัสดุอยู่ในช่วงการตัดเฉือนที่มีประสิทธิภาพที่กำหนดไว้ของเครื่อง
ในโรงงานผลิตโครงสร้างเหล็ก เครื่องเจาะแผ่นนี้ทำการเจาะและกัดอย่างแม่นยำบนแผ่นโครงสร้างและส่วนประกอบเชื่อมต่อ ซึ่งเป็นรากฐานที่เชื่อถือได้สำหรับการประกอบโครงสร้างเหล็กที่แข็งแกร่ง ในอุตสาหกรรมพลังงานลม เครื่องนี้มีการตัดเฉือนความแม่นยำสูงสำหรับหอคอยกังหันลมและหน้าแปลน—กระบวนการที่สำคัญที่ทำให้มั่นใจได้ว่าส่วนประกอบเหล่านี้สามารถทนต่อสภาพแวดล้อมที่รุนแรง (เช่น ลมแรงและการเปลี่ยนแปลงของอุณหภูมิ) สำหรับโครงการก่อสร้างสะพาน อุปกรณ์จะประมวลผลคานสะพานและส่วนรองรับ ทำให้มั่นใจได้ถึงการสร้างการเชื่อมต่อที่มั่นคงและทนทานซึ่งสามารถทนต่อภาระแบบไดนามิกตลอดอายุการใช้งานที่ยาวนานของสะพาน
