การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| ยาวxก: | ขนาด 2000 x 2000 มม. | ความสูงของโครงสำหรับตั้งสิ่งของ: | 600มม |
|---|---|---|---|
| แกนเรียว: | BT50-150 | เส้นผ่านศูนย์กลางการเจาะสูงสุด: | φ50มม. |
| ความหนาสูงสุด: | ≤160มม. | เส้นผ่านศูนย์กลางกรีด: | M3-M28 |
| ความกว้างของช่องตัว T: | 28มม | กำลังมอเตอร์แกนเซอร์โว: | 22KW |
| เน้น: | เครื่องเจาะแกนทรี CNC ขนาด 250 มม.,เครื่องเจาะเหล็ก 30KW servo spindle,เครื่องเจาะแผ่นโลหะ CNC |
||

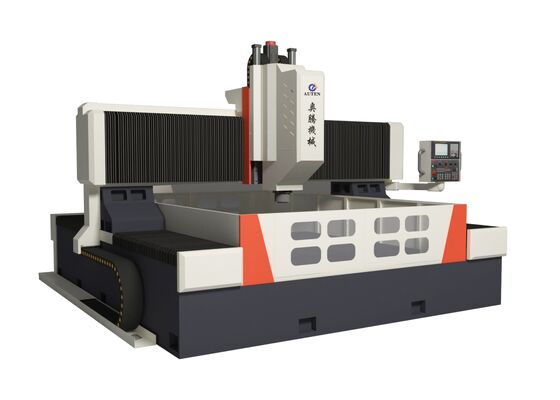

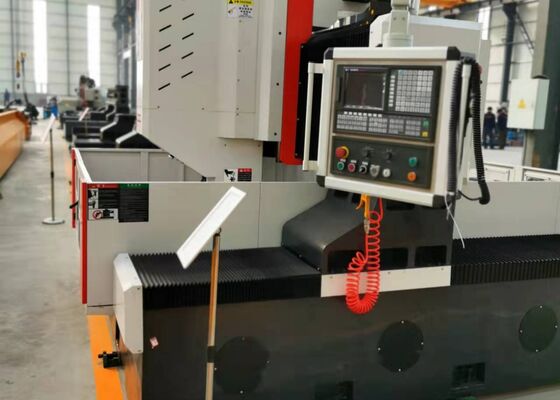

เครื่องเจาะแผ่นโลหะ CNC Gantry หนา 250 มม. กำลังมอเตอร์สปินเดิลเซอร์โว 22/30 กิโลวัตต์
แนะนำผลิตภัณฑ์:
เครื่องเจาะและกัด CNC แบบ Gantry นี้ออกแบบมาเพื่อการผลิตแผ่นท่อ, หน้าแปลน, แบริ่ง, เครื่องแลกเปลี่ยนความร้อน และส่วนประกอบอื่นๆ ในอุตสาหกรรมปิโตรเคมี, พลังงานนิวเคลียร์, พลังงานลม, หม้อไอน้ำ และโครงสร้างเหล็ก รองรับการเจาะความเร็วสูงโดยใช้ดอกสว่านคาร์ไบด์พร้อมระบบหล่อเย็นภายใน หรือดอกสว่านบิดความเร็วสูงพร้อมระบบหล่อเย็นภายนอก เครื่องอเนกประสงค์นี้สามารถทำงานได้หลากหลาย เช่น การเจาะ, การลบมุม, การต๊าปเกลียว, การกัด และการคว้าน นอกจากนี้ยังสามารถติดตั้งหัวมุมฉากอัตโนมัติเสริมเพื่อรองรับการเจาะ, การต๊าปเกลียว และการกัดด้านข้างได้
การกำหนดค่าผลิตภัณฑ์:
| รุ่น | PHD1010 | PHD2016 | PHD2020 | PHD3030 | PHD4080 | |
| ขนาดชิ้นงาน | กว้างxยาว (มม.) | 1000x1000 | 2000x1600 | 2000x2000 | 3000x3000 | 4000x8000 |
| ความกว้างร่อง T ของโต๊ะทำงาน (มม.) | 28 | 28 | 28 | 28 | 28 | |
| หัวเจาะ | จำนวน | 1 | 1 | 1 | 1 หรือ 2 | 1 หรือ 2 |
| เรียวสปินเดิล | BT40 | BT50 | BT50 | BT50 | BT50 | |
| เส้นผ่านศูนย์กลางการเจาะสูงสุด (มม.) | Φ50 | Φ60 | Φ80 | Φ90 | Φ90 | |
| ความหนาสูงสุด (มม.) | ≤180 | ≤180 | ≤250 | ≤300 | ≤300 | |
| เส้นผ่านศูนย์กลางการต๊าปเกลียว | M3-M20 | M3-M25 | M3-M30 | M3-M36 | M3-M36 | |
| ความเร็วสปินเดิล (รอบ/นาที) | 30~3000 | 30~3000 | 30~3000 | 30~3000 | 30~3000 | |
| กำลังมอเตอร์สปินเดิลเซอร์โว (กิโลวัตต์) | 11 | 15/22 | 22/30 | 22/30/37 | 22/30/37 | |
| การเคลื่อนที่ด้านข้างของหัวเจาะ (แกน X) | ระยะชักแนวนอนสูงสุด (มม.) | 1000 | 1600 | 2000 | 3000 | 4000 |
| ความเร็วเคลื่อนที่ด้านข้าง (รอบ/นาที) | 0~8 | 0~8 | 0~8 | 0~8 | 0~6 | |
| กำลังมอเตอร์เซอร์โวสำหรับการเคลื่อนที่ด้านข้าง (กิโลวัตต์) | 2.4 | 2.4 | 2.4 | 3.6 | 3.6 | |
|
การเคลื่อนที่ตามยาวของ Gantry (แกน Y)
|
ระยะป้อนสูงสุด (มม.) | 1000 | 2000 | 2000 | 3000 | 8000 |
| ความเร็วเคลื่อนที่ป้อน (เมตร/นาที) | 0~8 | 0~8 | 0~8 | 0~8 | 0~6 | |
| กำลังมอเตอร์เซอร์โวป้อน (กิโลวัตต์) | 2.4 | 2.4 | 2.4 | 3.6 | 3.6/5.5 | |
| การเคลื่อนที่ป้อนของ Ram แนวตั้ง (แกน Z) | ระยะชักสูงสุด (มม.) | 400 | 400 | 800 | 1000 | 1400 |
| ความเร็วเคลื่อนที่ (เมตร/นาที) | 0~8 | 0~8 | 0~8 | 0~8 | 0~4 | |
| กำลังมอเตอร์เซอร์โว (กิโลวัตต์) | 2.4 | 2.4 | 2.4 | 3.6 | 3.6 | |
| ความแม่นยำในการวางตำแหน่งสามแกน | X/Y/Z/A/B/C (มม.) | ±0.02/1000 | ±0.02/1000 | ±0.015/1000 | ±0.015/1000 | ±0.015/1000 |
| ความแม่นยำในการวางตำแหน่งซ้ำสามแกน | X/Y/Z/A/B/C (มม.) | ±0.01/1000 | ±0.01/1000 | ±0.01/1000 | ±0.01/1000 | ±0.01/1000 |
| ระบบไฟฟ้า | ระบบ CNC | FAGOR/ KND/ GSK | ||||
| เครื่องมือเปลี่ยน | แบบดิสก์ (อุปกรณ์เสริม) | 24 ตำแหน่งเครื่องมือ | ||||
| ขนาดโดยรวม | กว้างxยาวxสูง (ม.) | 3.2x2.2x2.2 | 4.4x3.2x2.7 | 5.3x3.8x2.7 | 6.6x4.9x2.9 | 13x6.9x6.2 |
คุณสมบัติผลิตภัณฑ์
1. เครื่องเจาะ, กัด และทำเครื่องหมายแผ่นและหน้าแปลน ประกอบด้วยส่วนประกอบที่จำเป็นหลายอย่าง ได้แก่ ฐาน, สไลด์ตามยาว, Gantry, สไลด์ตามขวาง, ชุดป้อนแนวตั้ง, สปินเดิลเจาะและกัด, โต๊ะทำงาน, ระบบหล่อเย็น, ระบบกำจัดเศษอัตโนมัติ, ระบบหล่อลื่นอัตโนมัติ, ระบบนิวแมติก, ระบบไฟฟ้า และองค์ประกอบสำคัญอื่นๆ
2. หัวเจาะแบบสไลด์ที่ขับเคลื่อนด้วยเซอร์โวของเครื่องตัดเหล็กแผ่น CNC สามารถทำงานเจาะ, คว้าน, ต๊าปเกลียว, ลบมุม และกัดร่องได้ สามารถทำงานร่วมกับหน่วยอื่นหรือทำงานแยกกันได้ สปินเดิลเจาะติดตั้งสปินเดิลความแม่นยำสูงที่ผลิตในไต้หวัน (พร้อมระบบหล่อเย็นภายใน) พร้อมรูเรียว BT50 และมีกลไกการดึงอัตโนมัติแบบสปริงผีเสื้อ การกำหนดค่านี้ช่วยให้เปลี่ยนเครื่องมือได้สะดวกโดยใช้ก้านเชื่อมต่อและระบบคลายเครื่องมือด้วยกระบอกไฮดรอลิก ทำให้สามารถเปลี่ยนดอกสว่านและดอกกัดได้อย่างรวดเร็ว
3. โครงสร้างของเครื่องเจาะและทำเครื่องหมายติดตั้งรางนำเชิงเส้นความแม่นยำสูง ทำให้การเคลื่อนที่ราบรื่นและมั่นคง มอเตอร์เซอร์โว AC ขับเคลื่อนสายพานซิงโครนัสและชุดบอลสกรูความแม่นยำ ทำให้มั่นใจได้ถึงความแม่นยำที่ยอดเยี่ยม
4. โครงและ Gantry ของเครื่อง Gantry แผ่นโลหะทำจากเหล็กหล่อหรือแผ่นเหล็กคุณภาพสูงที่เชื่อมเข้าด้วยกัน ส่วนประกอบเหล่านี้ผ่านกระบวนการอบอ่อนที่อุณหภูมิสูงก่อนการผลิต และอบอ่อนครั้งที่สองหลังจากการผลิตกึ่งสำเร็จเพื่อลดความเค้นภายใน จากนั้นจึงนำไปผลิตด้วยความแม่นยำเพื่อให้มั่นใจในความแม่นยำและความเสถียรที่สม่ำเสมอ
เครื่องตัดแผ่น CNC Gantry เป็นโซลูชันอุตสาหกรรมประสิทธิภาพสูง ออกแบบมาอย่างเชี่ยวชาญสำหรับการผลิตชิ้นส่วนแผ่นและส่วนประกอบโครงสร้างอย่างแม่นยำ อุปกรณ์นี้มีไว้สำหรับการผลิตชิ้นงาน เช่น หน้าแปลน, ดิสก์, วงแหวน และแผ่นเรียบ โดยมีเงื่อนไขสำคัญคือความหนาของชิ้นงานเหล่านี้ต้องอยู่ในช่วงการผลิตที่มีประสิทธิภาพที่กำหนดของเครื่อง
ในโรงงานผลิตโครงสร้างเหล็ก เครื่องเจาะแผ่นนี้จะทำการเจาะและกัดชิ้นส่วนโครงสร้างและส่วนประกอบเชื่อมต่ออย่างแม่นยำ เพื่อเป็นรากฐานที่แข็งแกร่งสำหรับการประกอบโครงสร้างเหล็กอย่างมั่นคง ในภาคพลังงานลม เครื่องนี้จะทำการผลิตกังหันลมและหน้าแปลนด้วยความแม่นยำสูง ซึ่งเป็นกระบวนการที่สำคัญเพื่อให้แน่ใจว่าส่วนประกอบเหล่านี้สามารถทนทานต่อสภาพแวดล้อมที่รุนแรงได้ (เช่น ลมแรง, การเปลี่ยนแปลงอุณหภูมิ) สำหรับโครงการก่อสร้างสะพาน อุปกรณ์นี้จะผลิตคานสะพานและส่วนรองรับ เพื่อให้มั่นใจในการสร้างการเชื่อมต่อที่มั่นคงและทนทาน ซึ่งสามารถทนต่อแรงไดนามิกตลอดอายุการใช้งานที่ยาวนานของสะพาน
