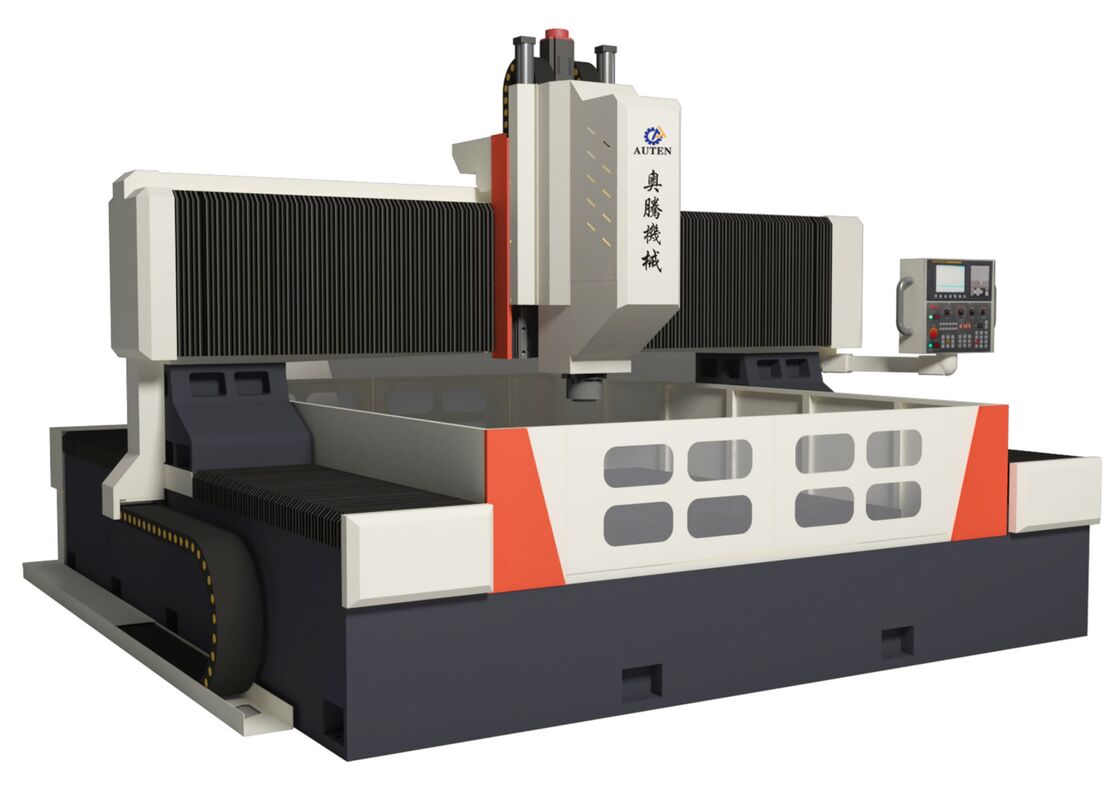

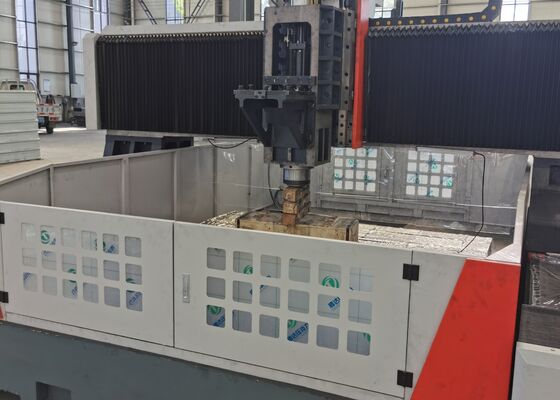

เครื่องเจาะและกัด CNC แบบแกนคู่แยกส่วนสำหรับงานหนักแบบ Gantry สูง 1000 มม.

เครื่องจักรเจาะและกัด CNC แบบสองแกนหมุนสำหรับงานหนักแบบแยกส่วนสูง 1000 มม.

บทนำผลิตภัณฑ์:

อุปกรณ์นี้ออกแบบมาสำหรับการเจาะ ลบมุม ทำเกลียว และกัดชิ้นส่วนแผ่นและโครงสร้าง โดยส่วนใหญ่ใช้สำหรับการเจาะที่มีประสิทธิภาพสูงบนชิ้นงาน เช่น หน้าแปลน แผ่นดิสก์ วงแหวน และแผ่นที่มีความหนาภายในช่วงการประมวลผลที่มีประสิทธิภาพ สามารถเจาะรูทะลุและรูบอดได้ทั้งบนชิ้นส่วนวัสดุเดี่ยวและวัสดุผสม กระบวนการตัดเฉือนถูกควบคุมแบบดิจิทัล ทำให้ใช้งานง่าย ระบบรองรับระบบอัตโนมัติ รับประกันความแม่นยำสูง และเหมาะสำหรับการจัดการผลิตภัณฑ์ที่หลากหลายและการผลิตจำนวนมาก

ข้อมูลจำเพาะ:

โครงสร้างอุปกรณ์:

ฐานเครื่องทำจากวัสดุหล่อและประกอบด้วยโต๊ะทำงาน โครงสำหรับตั้งสิ่งของแบบเคลื่อนที่ได้ แคร่เลื่อนแบบเคลื่อนที่ได้ หัวกำลังเจาะและกัด ระบบหล่อลื่นอัตโนมัติ ตัวเรือนป้องกัน ระบบระบายความร้อนแบบหมุนเวียน หน่วยควบคุมแบบดิจิทัล ระบบไฟฟ้า และส่วนประกอบอื่นๆ มีคู่รางแข็งแบบหมุนสำหรับรองรับและนำทาง รวมถึงคู่สกรูนำความแม่นยำสำหรับการขับเคลื่อน เครื่องมือเครื่องจักรมีลักษณะเฉพาะคือความแม่นยำในการวางตำแหน่งสูงและความสามารถในการทำซ้ำที่ยอดเยี่ยมในการวางตำแหน่ง

คุณสมบัติของผลิตภัณฑ์

1. ฐานเครื่องและโต๊ะทำงาน:

ฐานเครื่องทำจากวัสดุหล่อและประกอบด้วยสองส่วน ผ่านการอบอ่อนที่อุณหภูมิสูงก่อนการตัดเฉือน ตามด้วยกระบวนการอบอ่อนคลายความเครียดรองหลังจากกึ่งสำเร็จรูป จากนั้นจึงผ่านการตัดเฉือนขั้นสุดท้าย กระบวนการหลายขั้นตอนนี้ช่วยให้มั่นใจถึงความเสถียรของความแม่นยำของเครื่อง โต๊ะทำงานเป็นงานหล่อชิ้นเดียวที่ทำจากเหล็กหล่อสีเทา (HT250) ซึ่งจะผ่านการอบอ่อนและบำบัดอายุรองลงมา กระบวนการนี้ให้ความแข็งแกร่งแบบไดนามิกและสแตติกที่ยอดเยี่ยม ป้องกันการเสียรูป พื้นผิวการทำงานมีช่อง T หลายชุด จัดเรียงในรูปแบบที่ออกแบบมาอย่างดีเพื่อการหนีบชิ้นงานที่ปลอดภัย

ติดตั้งรางนำเชิงเส้นความแม่นยำสูงสองตัวที่ด้านใดด้านหนึ่งของฐานเตียง ทำให้มั่นใจได้ถึงการกระจายน้ำหนักบนรางนำอย่างสม่ำเสมอ ซึ่งช่วยเพิ่มความแข็งแกร่ง รวมถึงความต้านทานแรงดึงและแรงอัดของเครื่องอย่างมาก ระบบขับเคลื่อนขับเคลื่อนด้วยเซอร์โวมอเตอร์ AC ควบคู่กับคู่สกรูบอลความแม่นยำ ทำให้สามารถเคลื่อนที่ของโครงสำหรับตั้งสิ่งของในทิศทางแกน Y ได้ มีการวางสลักเกลียวแบบปรับได้ในตำแหน่งเชิงกลยุทธ์ที่ด้านล่างของเตียง ทำให้ปรับระดับโต๊ะทำงานได้ง่าย

2. โครงสำหรับตั้งสิ่งของแบบเคลื่อนที่ได้:

โครงสำหรับตั้งสิ่งของแบบเคลื่อนที่ได้ทำจากเหล็กหล่อสีเทา (HT250) และติดตั้งรางนำเชิงเส้นความจุสูงสองรางที่ด้านหน้า คู่สกรูบอลความแม่นยำ ซึ่งขับเคลื่อนด้วยเซอร์โวมอเตอร์ ช่วยอำนวยความสะดวกในการเคลื่อนที่ของแผ่นสไลด์หัวกำลังตามแกน X หัวกำลังเจาะติดตั้งอยู่บนแผ่นสไลด์นี้ การเคลื่อนที่ของโครงสำหรับตั้งสิ่งของทำได้โดยการหมุนของน็อตบอลบนสกรูบอล ซึ่งขับเคลื่อนด้วยเซอร์โวมอเตอร์ผ่านข้อต่อความแม่นยำ

3. แคร่เลื่อนแบบเคลื่อนที่ได้:

แคร่เลื่อนแบบเคลื่อนที่ได้เป็นส่วนประกอบเหล็กหล่อความแม่นยำ ติดตั้งโต๊ะสไลด์เชิงเส้น CNC ความจุสูงสองตัว คู่สกรูบอลความแม่นยำ และตัวลดดาวเคราะห์ความแม่นยำสูงที่เชื่อมต่อกับเซอร์โวมอเตอร์ นอกจากนี้ แคร่ยังติดตั้งกระบอกสูบสมดุลก๊าซไนโตรเจน ซึ่งช่วยลดน้ำหนักของหัวกำลัง ลดภาระบนสกรู และยืดอายุการใช้งาน ระบบนี้ขับเคลื่อนการเคลื่อนที่ของหัวกำลังเจาะตามแกน Z ทำให้สามารถทำงานต่างๆ ได้ เช่น การเข้าใกล้ที่รวดเร็ว การป้อนงาน การดึงกลับอย่างรวดเร็ว และการหยุด นอกจากนี้ยังมีคุณสมบัติการกำจัดเศษอัตโนมัติ การดีดเศษ และความสามารถในการหยุดชั่วคราวเพื่อเพิ่มประสิทธิภาพในการทำงาน

.

ระบบโครงสำหรับตั้งสิ่งของ CNC ที่ล้ำสมัยนี้ได้รับการออกแบบมาโดยเฉพาะสำหรับการเจาะและการทำเครื่องหมายชิ้นส่วนแผ่นและแผ่นโลหะที่มีประสิทธิภาพสูง ได้รับการออกแบบทางวิศวกรรมอย่างพิถีพิถันเพื่อให้การประมวลผลชิ้นงานคล้ายแผ่นและชุดประกอบโครงสร้างที่แม่นยำ ทำให้เหมาะสำหรับการตัดเฉือนหน้าแปลน แผ่นดิสก์ ชิ้นส่วนรูปวงแหวน แผ่นเรียบ และรายการที่คล้ายกัน ข้อกำหนดในการปฏิบัติงานที่สำคัญคือความหนาของชิ้นงานต้องสอดคล้องกับช่วงการตัดเฉือนที่มีประสิทธิภาพที่กำหนดของเครื่อง

ในโรงงานผลิตโครงสร้างเหล็ก อุปกรณ์นี้ทำการเจาะและกัดที่มีความแม่นยำสูงบนแผ่นโครงสร้างและองค์ประกอบการเชื่อมต่อ ซึ่งเป็นรากฐานที่แข็งแกร่งสำหรับการประกอบโครงเหล็กที่เชื่อถือได้ ในภาคพลังงานลม อุปกรณ์นี้มอบความสามารถในการตัดเฉือนขั้นสูงและมีความแม่นยำสูงสำหรับหอและหน้าแปลนกังหันลม ทำให้มั่นใจได้ว่าส่วนประกอบเหล่านี้ได้รับการออกแบบมาให้ทนทานต่อสภาพแวดล้อมที่รุนแรง รวมถึงลมแรงและการเปลี่ยนแปลงของอุณหภูมิ สำหรับการก่อสร้างสะพาน อุปกรณ์จะประมวลผลคานสะพานและโครงรองรับ ซึ่งอำนวยความสะดวกในการสร้างการเชื่อมต่อที่มั่นคงและยาวนานซึ่งสามารถทนต่อภาระแบบไดนามิกตลอดอายุการใช้งานที่ยาวนานของสะพาน
