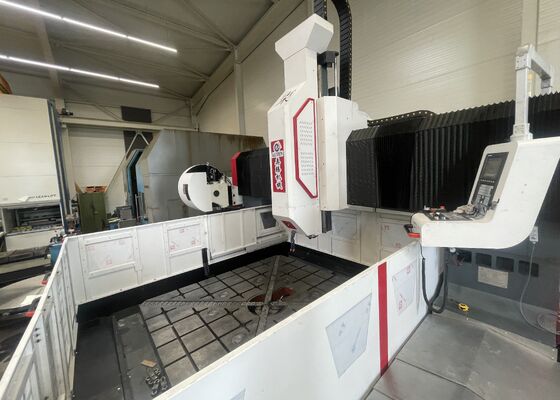

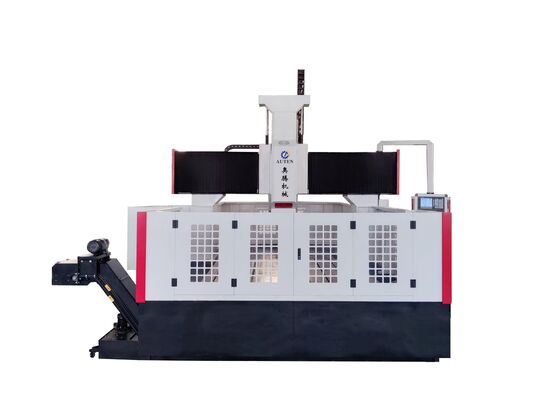

เครื่องเจาะแผ่น CNC แบบเรียวแกน BT50 พร้อมเส้นผ่านศูนย์กลางการแตะ M30 สำหรับการกัดบนโลหะขนาดใหญ่

เครื่องเจาะแผ่น CNC แบบเรียว BT50 พร้อมเส้นผ่านศูนย์กลางการแตะ M30 สำหรับการกัดบนโลหะขนาดใหญ่

บทนำผลิตภัณฑ์:

ระบบเจาะ CNC แบบโครงสำหรับตั้งสิ่งของนี้ได้รับการออกแบบมาโดยเฉพาะสำหรับการเจาะ การลบมุม การแตะ และการกัดบนแผ่นและส่วนประกอบโครงสร้าง โดยส่วนใหญ่ใช้สำหรับการเจาะหน้าแปลน ดิสก์ วงแหวน แผ่น และชิ้นงานอื่นๆ ที่มีประสิทธิภาพสูงภายในช่วงความหนาที่กำหนด ระบบนี้สามารถประมวลผลทั้งรูทะลุและรูบอดบนวัสดุเดี่ยวและวัสดุผสม ด้วยการควบคุมแบบดิจิทัล กระบวนการตัดเฉือนจึงมั่นใจได้ถึงการทำงานที่ราบรื่นและส่วนต่อประสานผู้ใช้ที่ใช้งานง่าย อุปกรณ์รองรับระบบอัตโนมัติ ให้ความแม่นยำสูง และเหมาะสำหรับการผลิตส่วนประกอบที่หลากหลาย เหมาะสำหรับการผลิตจำนวนน้อยและการผลิตขนาดใหญ่

ข้อมูลจำเพาะ:

โครงสร้างอุปกรณ์:

ฐานเครื่องจักรสร้างจากวัสดุหล่อและมีส่วนประกอบสำคัญ เช่น โต๊ะทำงาน โครงสำหรับตั้งสิ่งของแบบเคลื่อนที่ อานเลื่อน หัวกำลังเจาะและกัด ระบบหล่อลื่นอัตโนมัติ คุณสมบัติด้านความปลอดภัย ระบบระบายความร้อนแบบหมุนเวียน ระบบควบคุมแบบดิจิทัล และระบบไฟฟ้า ใช้คู่รางแข็งแบบลูกกลิ้งเพื่อรองรับและนำทาง เสริมด้วยคู่สกรูนำความแม่นยำสำหรับการขับเคลื่อนการเคลื่อนที่ เครื่องจักรได้รับการยอมรับอย่างกว้างขวางในด้านความแม่นยำในการวางตำแหน่งที่ยอดเยี่ยมและความสามารถในการทำซ้ำที่เหนือกว่าในการวางตำแหน่ง

คุณสมบัติของผลิตภัณฑ์

1. สัญญาณเตือนระดับน้ำต่ำอัตโนมัติ

เมื่อสารหล่อเย็นในตัวกรองถึงระดับปานกลาง ระบบจะเปิดใช้งานมอเตอร์โดยอัตโนมัติ ทำให้สารหล่อเย็นจากสายพานลำเลียงเศษไหลเข้าสู่ตัวกรอง เมื่อสารหล่อเย็นถึงระดับสูง มอเตอร์จะหยุดทำงานโดยอัตโนมัติ

หากระดับสารหล่อเย็นในตัวกรองลดลงถึงจุดต่ำสุด ระบบจะทริกเกอร์การเตือนผ่านมาตรวัดระดับ ทำให้แกนหมุนดึงเครื่องมือกลับโดยอัตโนมัติและหยุดการทำงานของเครื่อง

2. ฟังก์ชันหน่วยความจำปิดเครื่อง:

ในกรณีที่ไฟฟ้าดับกะทันหันหรือการหยุดชะงักที่คล้ายกัน ฟังก์ชันนี้ช่วยให้สามารถดึงตำแหน่งรูสุดท้ายที่เจาะก่อนไฟฟ้าขัดข้องได้อย่างรวดเร็วและง่ายดาย ผู้ปฏิบัติงานสามารถดำเนินการต่อได้อย่างรวดเร็ว ลดเวลาหยุดทำงานที่ใช้ในการค้นหาตำแหน่งการเจาะก่อนหน้า และอำนวยความสะดวกในการเปลี่ยนไปสู่ขั้นตอนถัดไปได้อย่างราบรื่น

3. ตัวค้นหาขอบโฟโตอิเล็กทริก:

อุปกรณ์ติดตั้งตัวค้นหาขอบโฟโตอิเล็กทริก ทำให้สามารถระบุตำแหน่งของชิ้นงานได้อย่างรวดเร็วและแม่นยำ

1. ใส่ตัวค้นหาขอบเข้าไปในหัวจับแกนหมุนของเครื่องมือกลแล้วหมุนแกนหมุนช้าๆ เพื่อให้แน่ใจว่ามีความเข้มข้น

2. ใช้มือหมุนเพื่อเลื่อนเพลาหลัก วางตำแหน่งขอบลูกเหล็กของตัวค้นหาขอบให้สัมผัสกับชิ้นงานเบาๆ เมื่อไฟสีแดงดับลง แกนหมุนพร้อมสำหรับการย้อนกลับ เลื่อนแกนหมุนไปมาเพื่อหาจุดที่ดีที่สุดที่ขอบของลูกเหล็กสัมผัสกับชิ้นงาน

3. บันทึกค่าแกน X และ Y ที่แสดงโดยระบบ CNC ณ จุดนี้และป้อนลงในคอมพิวเตอร์

4. ทำซ้ำขั้นตอนนี้เพื่อค้นหาจุดตรวจจับหลายจุดตามต้องการ

.

ระบบโครงสำหรับตั้งสิ่งของ CNC ขั้นสูงนี้สร้างขึ้นโดยมีวัตถุประสงค์เพื่อการเจาะและการทำเครื่องหมายชิ้นส่วนแผ่นและแผ่นโลหะที่มีประสิทธิภาพสูง ได้รับการออกแบบทางวิศวกรรมอย่างระมัดระวังเพื่อให้แน่ใจว่ามีการประมวลผลชิ้นงานคล้ายแผ่นและชุดประกอบโครงสร้างอย่างแม่นยำ ทำให้เหมาะสำหรับการตัดเฉือนหน้าแปลน ดิสก์ ส่วนประกอบรูปวงแหวน แผ่นเรียบ และองค์ประกอบที่คล้ายกัน เงื่อนไขการปฏิบัติงานที่สำคัญคือความหนาของชิ้นงานต้องสอดคล้องกับพารามิเตอร์การตัดเฉือนที่มีประสิทธิภาพที่ระบุของเครื่อง

ในโรงงานผลิตโครงสร้างเหล็ก อุปกรณ์นี้จะทำการเจาะและกัดที่มีความแม่นยำสูงบนแผ่นโครงสร้างและส่วนประกอบการเชื่อมต่อ ซึ่งเป็นรากฐานที่มั่นคงสำหรับการประกอบโครงสร้างเหล็กที่เชื่อถือได้ ในอุตสาหกรรมพลังงานลม อุปกรณ์นี้มีความสามารถในการตัดเฉือนที่ทันสมัยและมีความแม่นยำสูงสำหรับหอและหน้าแปลนกังหันลม ทำให้มั่นใจได้ว่าส่วนประกอบเหล่านี้ได้รับการออกแบบทางวิศวกรรมให้ทนทานต่อสภาพแวดล้อมที่รุนแรง เช่น ลมแรงและการเปลี่ยนแปลงของอุณหภูมิ สำหรับโครงการก่อสร้างสะพาน อุปกรณ์จะประมวลผลคานสะพานและโครงรองรับ ทำให้เกิดการเชื่อมต่อที่มั่นคงและยาวนานซึ่งสามารถทนต่อภาระแบบไดนามิกตลอดอายุการใช้งานที่ยาวนานของสะพาน
