การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| ยาวxก: | 2500x2500 มม | กำหนดการเดินทางสูงสุด: | 2500มม |
|---|---|---|---|
| แกนเรียว: | 50 บาท | เส้นผ่านศูนย์กลางการเจาะสูงสุด: | 80 มม |
| ความกว้างของช่องตัว T: | 28มม | เส้นผ่านศูนย์กลางกรีด: | ม30 |
| ความเร็วแกนหมุน: | 30~3000 รอบ/นาที | กำลังมอเตอร์เซอร์โวแกนหมุน: | 30กิโลวัตต์ |
| เน้น: | เครื่องเจาะ CNC แบบแกน Gantry ขนาด 2500x2500 มม.,เครื่องมิลลิ่งมาร์คกิ้ง CNC แบบแยกส่วน,เครื่องเจาะแผ่น CNC พร้อมเซอร์โวมอเตอร์ 4.2kW |
||

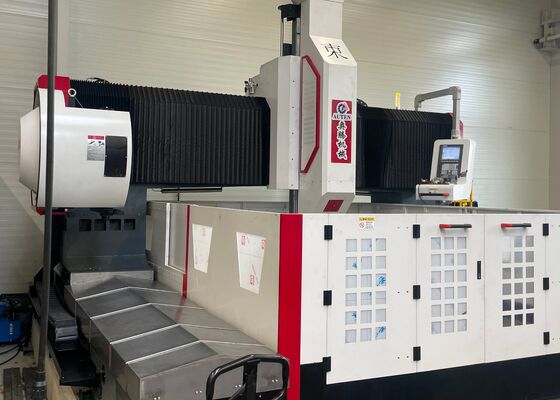

2500x2500mm แบ่ง CNC Gantry การเจาะ เครื่องเจาะเครื่องหมาย 2x4.2kW พลังงานเครื่องยนต์ servo
การใช้งาน:
ระบบเจาะแกนทรี CNC นี้ถูกออกแบบมาโดยเฉพาะเจาะจงสําหรับการเจาะ, chamfering, tapping, และการเจาะบนแผ่นและองค์ประกอบโครงสร้าง.มันถูกใช้เป็นหลักสําหรับการเจาะประสิทธิภาพสูงของ flanges, วงจร, แผ่น, และชิ้นงานอื่น ๆ ภายในช่วงความหนาที่กําหนด ระบบสามารถแปรรูปทั้งรูผ่านและรูตาบอดบนวัสดุเดียวและวัสดุประกอบเครื่องควบคุมดิจิทัล, กระบวนการแปรรูปรับปรุงการทํางานที่เรียบร้อยและการใช้งานที่ง่าย. อุปกรณ์สนับสนุนการอัตโนมัติ, ส่งผลิตความละเอียดสูง, และเหมาะสําหรับการผลิตส่วนประกอบที่หลากหลาย,รวมทั้งชุดเล็กและชุดการผลิตจํานวนมาก.
รายละเอียด:
| ขนาดของชิ้นงาน | LxW | 2500x2500 มม. |
|
|
||
| เตียงทํางาน | ความกว้างของช่อง T | 28 มม. |
| หัวแรงเจาะ | กรณีนี้ | 1 |
| สปินด์เทนเปอร์ | NT1 การประมวลผล | |
|
กว้างเจาะสูงสุด (เหล็กคาร์บอนทั่วไป) |
Φ80 มม. | |
| กว้างกระแทก | ||
| M30 | ||
| ความเร็วของสปินด์ | 30 ~ 3000 รอบ / นาที | |
| พลังงานของมอเตอร์สปินด์เซอร์โว | 30kW | |
| ระยะทางจากปลายล่างของ spindle ไปยังโต๊ะทํางาน | 200-800 มิลลิเมตร | |
|
การเคลื่อนไหวด้านข้างของหัวแรง(แกน X) |
Max.horizontal stroke ความเร็วสูงสุด | 2500 มม. |
| ความเร็วการเคลื่อนไหวด้านข้าง | 0 ~ 8 r/min | |
| พลังงานของมอเตอร์เซอร์โวสําหรับการเคลื่อนไหวด้านข้าง | 2x4.2kW | |
|
การเคลื่อนไหวด้านยาวของ gantry (แกน Y) |
ขนาดสูงสุด | 6000 มม |
| ความเร็วในการเคลื่อนไหวของอาหาร | 0 ~ 8 m/min | |
| พลังการขับเคลื่อน servo motor | 2x4.5kW/25Nm | |
| การเคลื่อนไหวการให้อาหาร ram แบบตั้ง (แกน Z) | สูงสุด | 600 มม. |
| ความเร็วในการเคลื่อนที่ | 0 ~ 5 m/min | |
| พลังงานของมอเตอร์เซอร์โว | 4.5kW/25Nm | |
| ความแม่นยําในการตั้งตําแหน่ง | X/Y | ≤ 0.05 มิลลิเมตร/1000 มิลลิเมตร |
| ความแม่นยําการตั้งตําแหน่งซ้ํา | X/Y | ≤ 0.05 มิลลิเมตร/1000 มิลลิเมตร |
โครงสร้างอุปกรณ์:
ฐานเครื่องจักรถูกสร้างขึ้นจากวัสดุท่อและประกอบด้วยส่วนประกอบหลัก, รวมถึงโต๊ะทํางาน, gantryเคลื่อนไหว, เต้าเลื่อนเคลื่อนไหว, หัวแรงเจาะและเจาะ,ระบบปรับน้ํามันอัตโนมัติ, อุปกรณ์รักษาความปลอดภัย ระบบเย็นหมุนเวียน ระบบควบคุมดิจิทัล และระบบไฟฟ้าพร้อมคู่สกรูนําแม่นยําสําหรับการขับเคลื่อนอุปกรณ์นี้โดดเด่นด้วยความแม่นยําในการตั้งตําแหน่งที่สูงและการซ้ําครั้งใหญ่ในการตั้งตําแหน่ง
ลักษณะสินค้า
1หัวแรงเจาะ:
หัวพลังงานการเจาะมีเครื่องยนต์ servo spindle ที่เชี่ยวชาญ ซึ่งขับเคลื่อน spindle ความแม่นยําผ่านเข็มขัด synchronous ฟันเพื่อความช้าลงและปริมาตรการ torqueสปินด์สามารถเปลี่ยนได้อย่างรวดเร็วและไม่ยุ่งยากกลไกการให้อาหารถูกขับเคลื่อนโดยเครื่องยนต์ servo และลูกกลิ้งลูกกลิ้ง ทั้งแกน X และ Y สามารถเคลื่อนไหวพร้อมกันและใช้ระบบควบคุมวงจรครึ่งปิด เพื่อให้สามารถทํางานการสกัดส่วนแบบเส้นตรงและวงกลมได้สปินด์ถูกออกแบบด้วย BT50 conper และมีเครื่องเชื่อมหมุนความเร็วสูง, สะดวกในการใช้ U-ความเร็วสูง drill ศูนย์เย็นสําหรับการประมวลผลที่ประสิทธิภาพ
2อุปกรณ์ส่ง:
อุปกรณ์การส่งใช้รถรางนําทางความแม่นยําสูงและสไลเดอร์ที่นําเข้าจากไต้หวัน เพื่อรับประกันการทํางานอย่างเรียบร้อยและเพิ่มความสามารถในการแบกภาระขึ้นอย่างมาก
แกน X และแกน Z ได้รับการสนับสนุนโดยรถเลื่อนแนวเส้นสองสายที่ใช้เป็นทั้งรถเลื่อนและรถเลื่อนบรรทุกภาระสําหรับการเคลื่อนไหวด้านข้างและด้านยาวการปรับแต่งนี้ตอบสนองความต้องการทางเทคนิคของการเจาะความเร็วสูงระบบส่งแกน X และแกน Z ถูกขับเคลื่อนโดยเครื่องยนต์ servo AC ซึ่งหมุนสกรูลูกกลมความแม่นยําเพื่อบรรลุการเคลื่อนไหวเชิงเส้น
แกน Y อุปกรณ์พร้อมกับรถเลื่อนแนวทางลําเลียงแรงสองทางในแต่ละด้าน, กับรถเลื่อนรถเลื่อนสี่เหลี่ยมสองที่ติดตั้งอยู่บนรถเลื่อนคู่นําแต่ละทางเพื่อสร้างเส้นทางเลื่อนแกน Y ที่แข็งแรง.การจัดตั้งนี้รับประกันความแข็งแรงสูงและความแข็งแรงของกรอบ gantry ได้รับการตอบสนองขณะที่ยังมีข้อดี เช่น คณิตขัดต่ํา การเคลื่อนไหวความเร็วสูง การบรรเทาความสั่นสะเทือนที่ดีเยี่ยม และอายุการใช้งานยาวนานการถ่ายส่งแกน X ใช้เทคโนโลยีการขับเคลื่อนซินโครโนมเตอร์ servo สอง, ด้วยมอเตอร์เซอร์โวหนึ่งด้านในแต่ละด้านขับเคลื่อนสกรูลูกกลมในความสอดคล้อง. กลไกนี้อํานวยความสะดวกในการเคลื่อนไหวของกรอบ gantry, ทําให้การแปรรูป CNC ที่แม่นยํา.
3ระบบหล่อลื่นอัตโนมัติและกลไกป้องกัน:
เครื่องมือนี้มีระบบหล่อลื่นแบบอัตโนมัติแบบแรงดันเฉพาะขนาดที่ผลิตในไต้หวัน ซึ่งออกแบบมาเพื่อให้หล่อลื่นที่เรียบร้อยต่อส่วนประกอบที่เคลื่อนไหว เช่น รีลนําสกรูนํา, racks, และอื่น ๆ, รับประกันการครอบคลุมครบวงจรและป้องกันการใช้งานแกน X และแกน Y มีเครื่องป้องกันฝุ่นและมีเครื่องป้องกันน้ําที่กันน้ําติดตั้งรอบโต๊ะทํางาน เพื่อเพิ่มการป้องกัน
.
เครื่องจักรแกรนท์ CNC ที่ทันสมัยนี้ถูกออกแบบมาโดยเฉพาะเพื่อการเจาะและการตราสัญลักษณ์ของชิ้นส่วนแผ่นและแผ่นโลหะที่มีประสิทธิภาพสูงมันได้รับการออกแบบอย่างละเอียดเพื่อทําให้การแปรรูปแม่นยําของชิ้นงานชนิดแผ่นและการประกอบโครงสร้างทําให้มันเหมาะสําหรับการแปรรูปฟลานจ์, ดิสก์, ส่วนประกอบทรงแหวน, แผ่นเรียบ, และส่วนที่คล้ายกันการพิจารณาการทํางานที่สําคัญคือความหนาของชิ้นงานต้องสอดคล้องกับปารามิเตอร์การแปรรูปที่กําหนดไว้ของเครื่อง.
ในอุปกรณ์การผลิตโครงสร้างเหล็ก อุปกรณ์นี้ทําการเจาะและบดความละเอียดสูงบนแผ่นโครงสร้างและองค์ประกอบเชื่อมสร้างรากฐานที่แข็งแกร่งสําหรับการประกอบแบบน่าเชื่อถือของกรอบเหล็กภายในอุตสาหกรรมพลังงานลมความสามารถในการแปรรูปความแม่นยําสูงสําหรับหอเวิลเทอร์ไบน์และฟลานจ์ เพื่อให้แน่ใจว่าส่วนประกอบเหล่านี้ถูกออกแบบให้ทนต่อสภาพแวดล้อมที่ท้าทายสําหรับโครงการก่อสร้างสะพาน อุปกรณ์ประมวลผลสะพานและพรานท์รองรับการเชื่อมต่อที่ยั่งยืนที่ออกแบบมาเพื่อทนภาระแบบไดนามิกตลอดอายุการใช้งานของสะพาน.
