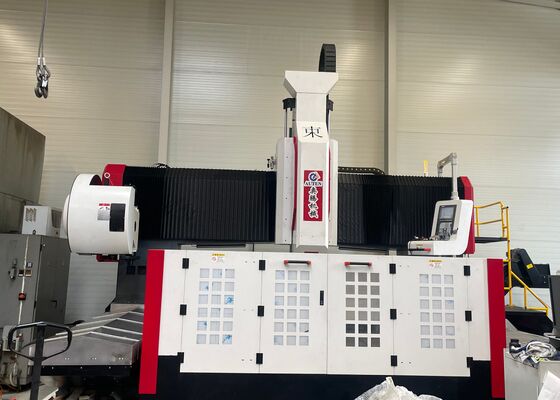

2525BT50 เครื่องเจาะและกัด CNC แบบ Gantry สำหรับงานหนัก มอเตอร์แกนหมุนเซอร์โว 30KW
การใช้งาน:
อุปกรณ์เจาะ CNC แบบ Gantry นี้ออกแบบมาสำหรับการเจาะ, ลบมุม, แตะเกลียว, และการกัดบนแผ่นและส่วนประกอบโครงสร้าง โดยหลักแล้วใช้สำหรับการเจาะที่มีประสิทธิภาพสูงของหน้าแปลน, แผ่นดิสก์, วงแหวน, แผ่น และชิ้นงานอื่นๆ ภายในช่วงความหนาที่มีประสิทธิภาพ สามารถประมวลผลรูทะลุและรูบอดได้ทั้งบนชิ้นส่วนวัสดุเดี่ยวและวัสดุผสม กระบวนการตัดเฉือนถูกควบคุมด้วยระบบดิจิทัล ทำให้ใช้งานง่าย ช่วยให้เกิดระบบอัตโนมัติ, ความแม่นยำสูง, และรองรับการผลิตหลายประเภทและการผลิตจำนวนมาก
ข้อมูลจำเพาะ:
| ขนาดชิ้นงาน | กว้างxยาว | 2500x2500 มม. |
|
|
||
| โต๊ะทำงาน | ความกว้างของ T-slot | 28 มม. |
| หัวกำลังเจาะ | จำนวน | 1 |
| เรียวแกนหมุน | BT50 | |
|
เส้นผ่านศูนย์กลางการเจาะสูงสุด (เหล็กกล้าคาร์บอนทั่วไป) |
Φ80 มม. | |
| เส้นผ่านศูนย์กลางการแตะเกลียว | ||
| M30 | ||
| ความเร็วแกนหมุน | 30~3000 รอบ/นาที | |
| กำลังมอเตอร์แกนหมุนเซอร์โว | 30kW | |
| ระยะห่างจากปลายล่างของแกนหมุนถึงโต๊ะทำงาน | 200-800 มม. | |
|
การเคลื่อนที่ด้านข้างของหัวกำลัง(แกน X) |
ระยะชักแนวนอนสูงสุด | 2500 มม. |
| ความเร็วในการเคลื่อนที่ด้านข้าง | 0~8 รอบ/นาที | |
| กำลังมอเตอร์เซอร์โวสำหรับการเคลื่อนที่ด้านข้าง | 2x4.2kW | |
|
การเคลื่อนที่ตามยาวของ Gantry (แกน Y) |
ระยะชักป้อนสูงสุด | 6000 มม. |
| ความเร็วในการป้อน | 0~8 ม./นาที | |
| กำลังมอเตอร์เซอร์โวป้อน | 2x4.5kW/25Nm | |
| การเคลื่อนที่ป้อนแนวตั้ง (แกน Z) | ระยะชักสูงสุด | 600 มม. |
| ความเร็วในการเคลื่อนที่ | 0~5 ม./นาที | |
| กำลังมอเตอร์เซอร์โว | 4.5kW/25Nm | |
| ความแม่นยำในการวางตำแหน่ง | X/Y | ≤0.05 มม./1000 มม. |
| ความแม่นยำในการวางตำแหน่งซ้ำ | X/Y | ≤0.05 มม./1000 มม. |
โครงสร้างอุปกรณ์:
ฐานเครื่องทำจากวัสดุหล่อและประกอบด้วยส่วนประกอบสำคัญ เช่น โต๊ะทำงาน, Gantry เคลื่อนที่ได้, แซดเดิลเลื่อนได้, หัวกำลังเจาะและกัด, ระบบหล่อลื่นอัตโนมัติ, อุปกรณ์ป้องกัน, ระบบระบายความเย็นแบบหมุนเวียน, ระบบควบคุมดิจิทัล, และระบบไฟฟ้า ใช้รางแข็งแบบลูกกลิ้งสำหรับรองรับและนำทาง พร้อมด้วยคู่สกรูนำความแม่นยำสำหรับการขับเคลื่อน เครื่องจักรมีลักษณะเฉพาะคือความแม่นยำในการวางตำแหน่งสูงและความสามารถในการทำซ้ำในการวางตำแหน่งที่ยอดเยี่ยม
คุณสมบัติของผลิตภัณฑ์
1. ฐานและโต๊ะทำงาน:
ฐานทำจากท่อสี่เหลี่ยมเชื่อม ซึ่งผ่านการอบอ่อนที่อุณหภูมิสูงก่อนการประมวลผล ตามด้วยการอบอ่อนครั้งที่สองหลังจากการกึ่งสำเร็จรูปเพื่อคลายความเครียดภายใน ทำให้มั่นใจได้ถึงความเสถียรของความแม่นยำในระยะยาวของเครื่องมือเครื่องจักร โต๊ะทำงานเป็นชิ้นหล่อชิ้นเดียวที่ทำจากเหล็กหล่อสีเทา (HT250) ผ่านการอบอ่อนและบำบัดด้วยอายุการใช้งานครั้งที่สอง ให้ความแข็งแกร่งแบบไดนามิกและสแตติกที่ยอดเยี่ยมโดยไม่มีการเสียรูป พื้นผิวของโต๊ะทำงานติดตั้ง T-slot ที่จัดระเบียบอย่างดีเพื่อการยึดชิ้นงานที่ปลอดภัย รางนำเชิงเส้นความแม่นยำสูงสองรางติดตั้งอยู่ทั้งสองด้านของฐานของฐานเครื่องจักร เพื่อให้แน่ใจว่ามีการกระจายความเครียดบนสไลด์รางนำอย่างสม่ำเสมอ ซึ่งช่วยเพิ่มความแข็งแกร่งของเครื่องมือเครื่องจักรอย่างมากและทนทานต่อแรงดึงและแรงอัด ระบบขับเคลื่อนมีมอเตอร์เซอร์โว AC ที่จับคู่กับสกรูบอลความแม่นยำสูง ซึ่งอำนวยความสะดวกในการเคลื่อนที่ของ Gantry ตามแกน Y สลักเกลียวปรับได้ถูกวางไว้บนพื้นผิวด้านล่างของฐานเพื่อให้ปรับระดับโต๊ะทำงานได้ง่าย
2. Gantry เคลื่อนที่ได้:
Gantry เคลื่อนที่ได้ทำจากเหล็กหล่อสีเทา (HT250) และติดตั้งรางนำเชิงเส้นที่มีความสามารถในการรับน้ำหนักสูงพิเศษสองรางที่ด้านหน้า คู่สกรูบอลความแม่นยำสูง พร้อมกับมอเตอร์เซอร์โว ขับเคลื่อนการเคลื่อนที่ของแผ่นสไลด์หัวกำลังตามแกน X ซึ่งติดตั้งหัวกำลังเจาะ การเคลื่อนที่ของ Gantry ได้รับการอำนวยความสะดวกโดยมอเตอร์เซอร์โว ซึ่งขับเคลื่อนการหมุนของน็อตบอลบนสกรูบอลผ่านกลไกการเชื่อมต่อความแม่นยำ
3. การเคลื่อนที่ของแซดเดิล:
แซดเดิลเลื่อนได้เป็นส่วนประกอบเหล็กหล่อความแม่นยำ ติดตั้งโต๊ะสไลด์เชิงเส้น CNC ที่มีความสามารถในการรับน้ำหนักสูงพิเศษสองชุด ชุดสกรูบอลความแม่นยำสูง และตัวลดดาวเคราะห์ความแม่นยำสูงที่เชื่อมต่อกับมอเตอร์เซอร์โว แซดเดิลยังมีกระบอกสูบสมดุลก๊าซไนโตรเจนเพื่อถ่วงน้ำหนักของหัวกำลัง ลดภาระบนสกรูและยืดอายุการใช้งาน ระบบนี้ขับเคลื่อนการเคลื่อนที่ของหัวกำลังเจาะตามแกน Z ทำให้สามารถเคลื่อนที่ไปข้างหน้าอย่างรวดเร็ว ทำงานไปข้างหน้า ถอยหลังอย่างรวดเร็ว และหยุด นอกจากนี้ ยังติดตั้งฟังก์ชันตัดเศษอัตโนมัติ กำจัดเศษ และหยุดชั่วคราว
.
เครื่องจักร Gantry CNC ขั้นสูงนี้ได้รับการออกแบบมาโดยเฉพาะสำหรับการเจาะและการทำเครื่องหมายส่วนประกอบแผ่นและแผ่นโลหะที่มีประสิทธิภาพสูง ออกแบบมาอย่างระมัดระวังเพื่ออำนวยความสะดวกในการตัดเฉือนชิ้นงานประเภทแผ่นและชุดประกอบโครงสร้างอย่างแม่นยำ เหมาะอย่างยิ่งสำหรับการประมวลผลหน้าแปลน, แผ่นดิสก์, ชิ้นส่วนรูปวงแหวน, แผ่นเรียบ และส่วนประกอบที่คล้ายกัน ข้อกำหนดในการปฏิบัติงานที่สำคัญคือความหนาของชิ้นงานต้องเป็นไปตามพารามิเตอร์การตัดเฉือนที่มีประสิทธิภาพที่กำหนดไว้ล่วงหน้าของเครื่องจักร
ในโรงงานผลิตโครงสร้างเหล็ก อุปกรณ์นี้ดำเนินการเจาะและกัดที่มีความแม่นยำสูงบนแผ่นโครงสร้างและองค์ประกอบเชื่อมต่อ ซึ่งเป็นรากฐานที่แข็งแกร่งสำหรับการประกอบโครงสร้างเหล็กที่เชื่อถือได้ ในภาคพลังงานลม อุปกรณ์นี้มอบความสามารถในการตัดเฉือนขั้นสูงและมีความแม่นยำสูงสำหรับหอและหน้าแปลนกังหันลม—ทำให้มั่นใจได้ว่าส่วนประกอบเหล่านี้ได้รับการออกแบบมาให้ทนทานต่อสภาพแวดล้อมที่รุนแรง เช่น ลมแรงและการเปลี่ยนแปลงของอุณหภูมิ สำหรับโครงการก่อสร้างสะพาน อุปกรณ์จะประมวลผลคานสะพานและโครงรองรับ ทำให้สามารถสร้างการเชื่อมต่อที่มั่นคงและยาวนาน ซึ่งได้รับการออกแบบมาให้ทนทานต่อภาระแบบไดนามิกตลอดอายุการใช้งานที่ยาวนานของสะพาน
