การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| LXW: | 6000x6000 มม | ความสูงของโครงสำหรับตั้งถิ่นฐาน: | 800 มม. |
|---|---|---|---|
| เรียวแกนหมุน: | BT50 | max.drilling diamter: | 80 มม |
| ความกว้าง T-slot: | 28 มม. | เส้นผ่านศูนย์กลางของการแตะ: | M3-M36 |
| ความเร็วแกนหมุน: | 30~3000 รอบ/นาที | กำลังมอเตอร์แกนเซอร์โว: | 22กิโลวัตต์ |

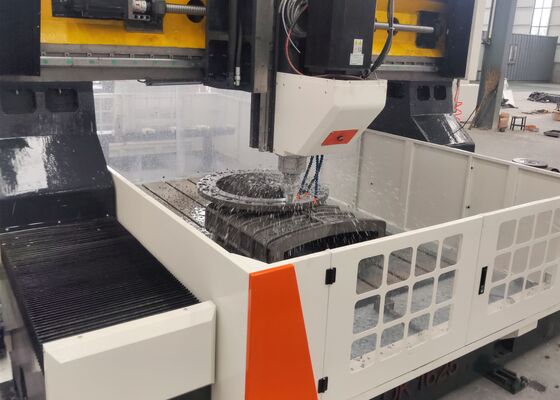

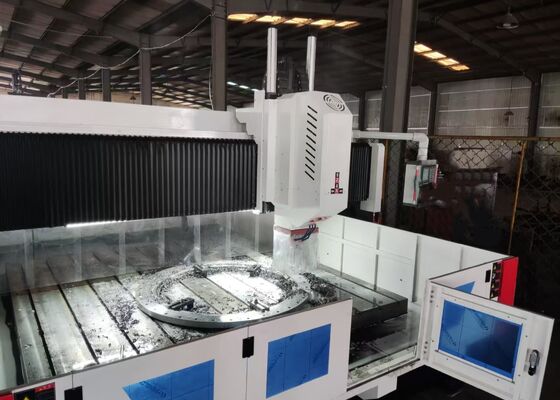

0 ~ 8 R / Min ความเร็วการเคลื่อนไหวด้านข้าง CNC แกรนทรีแผ่นแผ่นเครื่องเจาะ 6000x6000 มม Workpiece
การใช้งาน:
เครื่องบดและบดแฟลนจ์แบบแกนทรี CNC นี้ถูกออกแบบมาเพื่อดําเนินการทั้งหมดและเจาะบนชิ้นงานประเภทแผ่น และชุดโครงสร้าง. มันให้ผลงานการแปรรูปหลุมที่มีประสิทธิภาพสูงสําหรับองค์ประกอบ เช่น แฟลเลนจ์, ดิสก์, ส่วนทรงแหวน, และแผ่นที่มีความหนาที่อยู่ในช่วงประสิทธิภาพที่กําหนดมีความสามารถในการประมวลผลทั้งรูผ่านและรูตาบอด, อุปกรณ์แสดงให้เห็นความสอดคล้องอย่างยอดเยี่ยมกับส่วนประกอบจากวัสดุโมนโอลิตและชิ้นงานจากวัสดุประกอบเครื่องมือประกอบการให้ความสะดวกสบายและสะดวกสบายมันอํานวยความสะดวกในการผลิตอัตโนมัติความแม่นยําสูง ตอบสนองความต้องการการประมวลผลของหลายรูปแบบของชิ้นงานและสนับสนุนกระบวนการผลิตขนาดใหญ่
รายละเอียด:
| ขนาดของชิ้นงาน | LxW | 6000x6000 มม |
| ความสูงของแกนตารี |
กว้าง 800 mm (ยังสามารถกําหนดได้ตามมูลนิธิ) |
|
| เตียงทํางาน | ความกว้างของช่อง T | 28 มม. |
| หัวแรงเจาะ | กรณีนี้ | 2 |
| สปินด์เทนเปอร์ | NT1 การประมวลผล | |
|
กว้างเจาะสูงสุด (เหล็กคาร์บอนทั่วไป) |
Φ80 มม. | |
| ความหนาสูงสุด | ≤ 150 มม | |
| กว้างกระแทก | M3-M36 | |
| ความเร็วของสปินด์ | 30 ~ 3000 รอบ / นาที | |
| พลังงานของมอเตอร์สปินด์เซอร์โว | 22kW | |
| ระยะทางจากปลายล่างของ spindle ไปยังโต๊ะทํางาน | 200-800 มิลลิเมตร | |
|
การเคลื่อนไหวด้านข้างของหัวแรง(แกน X) |
Max.horizontal stroke ความเร็วสูงสุด | 6000 มม |
| ความเร็วการเคลื่อนไหวด้านข้าง | 0 ~ 8 r/min | |
| พลังงานของมอเตอร์เซอร์โวสําหรับการเคลื่อนไหวด้านข้าง | 2x4.2kW | |
|
การเคลื่อนไหวด้านยาวของ gantry (แกน Y) |
ขนาดสูงสุด | 6000 มม |
| ความเร็วในการเคลื่อนไหวของอาหาร | 0 ~ 8 m/min | |
| พลังการขับเคลื่อน servo motor | 2x4.2kW | |
| การเคลื่อนไหวการให้อาหาร ram แบบตั้ง (แกน Z) | สูงสุด | 600 มม. |
| ความเร็วในการเคลื่อนที่ | 0 ~ 6 m/min | |
| พลังงานของมอเตอร์เซอร์โว | 2x3.6kW (เบรก) | |
| ความแม่นยําในการตั้งตําแหน่งสามแกน | X/Y/Z/A/B/C | ± 0.01/1000 มม |
| ความแม่นยําในการตั้งตําแหน่งซ้ําสามแกน | X/Y/Z/A/B/C | ± 0.01/1000 มม |
| ขนาดรวม | LxWxH | 11000x9500x4000 มิลลิเมตร |
โครงสร้างอุปกรณ์:
เครื่องเจาะและตราเครื่อง CNC นี้ถูกสร้างมาโดยเฉพาะเจาะจงด้วย โต๊ะทํางานเตียงเหล็กเหล็กเหล็ก, การประกอบการเคลื่อนไหว gantry,ระบบปรับปรุงการเคลื่อนไหวของเครื่องยนต์, โมดูลการเย็นแบบหมุนเวียนใหม่, ระบบควบคุมจํานวน (NC) และโมดูลการควบคุมไฟฟ้าอุปกรณ์ให้ความมั่นคงในการแบกภาระที่แข็งแรงและตําแหน่งการเคลื่อนไหวที่แม่นยํา, ขณะที่กลไกขับเคลื่อนลูกกลมความแม่นยําสูงรับประกันความแม่นยําในการตั้งตําแหน่งที่ดีและการซ้ําการทํางานที่ดีเยี่ยม
ลักษณะสินค้า
1หัวแรงเจาะ
หัวพลังงานการเจาะมีเครื่องยนต์ servo spindle เฉพาะที่ใช้เข็มขัดสynchronous ที่มีฟันเพื่อลดความเร็วและขยายทอร์คในการขับเคลื่อน spindle ความแม่นยําที่สร้างมาเพื่อจุดนี้สปินเดลรวมการตั้งตั้งหางสัมผัสมุมญี่ปุ่นหกแถว (สี่หางด้านหน้า, สองด้านหลัง) เพื่อให้สามารถปรับความเร็ว steplessเครื่องปรับเปลี่ยนเครื่องมือแบบปนูเมติก, สปินเดลสามารถเปลี่ยนเครื่องมือได้อย่างรวดเร็วและไม่ยุ่งยาก. การเคลื่อนไหวของอาหารถูกขับเคลื่อนโดยมอเตอร์เซอร์โวที่เชื่อมต่อกับสกรูลูกกลม.แกน X และ Y สนับสนุนการทํางานเชื่อมโยงและใช้การควบคุมครึ่งปิดวงจร, ทําให้เกิดความสามารถในการแทรกซ้อนแบบเส้นตรงและวงกลม ด้านหน้าหมุนถูกออกแบบด้วยรูขุมขอบ BT50 และรวมกับข้อหมุนความเร็วสูงซึ่งอํานวยความสะดวกในการแปรรูปเครื่องเจาะ U ความเร็วสูงผ่านการส่งน้ําเย็นผ่านสปินด์.
2ระบบส่ง
ด้วยการนํารถไฟที่ผลิตในไต้หวันและการออกแบบสไลเดอร์ความแม่นยําสูง ระบบนี้ให้ผลการดําเนินงานที่เรียบร้อยและความสามารถในการแบกภาระหนักที่สูงขึ้นแกน X ใช้รางนําทางเส้นตรงแบบม้วนสองแบบเป็นส่วนนําทางด้านข้างและสอดภาระ, ตอบสนองความต้องการในการทํางานของกระบวนการเจาะความเร็วสูง. สําหรับการส่ง X-axis, เครื่องยนต์ servo AC ขับสกรูลูกกลมความแม่นยําเพื่อบรรลุการเคลื่อนไหวเส้นตรงที่แม่นยํา.
3ระบบส่ง (Y-Axis Section, ต่อเนื่อง)
แกน Y มีรถเลนนําเส้นตรงม้วนแรงสองทางในแต่ละด้านโดยมีรถเข็นสี่เหลี่ยมสามคันติดต่อกับแต่ละรถเข็นนําทาง กลุ่มรวมกันประกอบกลไกเลื่อนแกน Yการปรับแต่งโครงสร้างนี้ไม่เพียงแค่ตอบสนองความต้องการที่เข้มงวดสําหรับความแข็งแรงสูงและความแข็งแรงโครงสร้างของกรอบ gantry แต่ยังมีคุณสมบัติทางเทคนิคหลักรวมถึงสัมประสานการขัดขวางที่ต่ําสุด, ความเร็วการเคลื่อนไหวที่สูงขึ้น, คุณสมบัติการบรรเทาความสั่นสะเทือนที่โดดเด่น, และรอบชีวิตการใช้งานที่ยาวนาน. สําหรับการขับเคลื่อนแกน Y, เทคโนโลยีการขับเคลื่อนซินโครน servo มอเตอร์คู่ถูกนําไปใช้:มอเตอร์เซอร์โวสพิเศษถูกใช้ในแต่ละด้านเพื่อขับเคลื่อนการหมุนของสกรูลูกกลมในระยะเดียวกัน, ทําให้สะดวกในการย้ายกรอบ gantry และทําให้การทํางาน CNC ความละเอียดสูง
.
เครื่องจักรอุตสาหกรรมแกนทรี CNC ที่มีประสิทธิภาพสูงนี้ถูกออกแบบมาเพื่อดําเนินการเจาะและเครื่องหมายบนชิ้นส่วนแผ่นและแผ่นโลหะการออกแบบอย่างละเอียดเพื่อให้สามารถแปรรูปแม่นยําของชิ้นงานชนิดแผ่นและการประกอบโครงสร้าง, มันให้ความสอดคล้องเฉพาะสําหรับการประมวลผล flanges, discs, ส่วนทรงแหวน, แผ่นเรียบ, และส่วนประกอบที่คล้ายกัน.ข้อจําเป็นหลักในการทํางานคือความหนาของชิ้นงานต้องสอดคล้องอย่างเคร่งครัดกับปารามิเตอร์การแปรรูปที่มีประสิทธิภาพที่ถูกกําหนดล่วงหน้าของเครื่อง.
ในโรงงานผลิตโครงสร้างเหล็ก อุปกรณ์นี้ดําเนินการเจาะและบดความแม่นยําสูงบนแผ่นโครงสร้างและส่วนประกอบเชื่อมเรื่อง สร้างพื้นฐานที่แข็งแกร่งสําหรับการประกอบรางเหล็กอย่างมั่นคงในอุตสาหกรรมพลังงานลม it provides advanced high-precision machining solutions for wind turbine towers and flanges—a critical process that ensures these components are capable of withstanding severe environmental conditions (eสําหรับการก่อสร้างสะพาน อุปกรณ์จะประมวลผล รางสะพานและพรานท์รองรับการเชื่อมต่อที่ยั่งยืนที่ออกแบบให้ทนภาระแบบไดนามิกตลอดรอบชีวิตของสะพาน.
