การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| LXW: | 6000x6000 มม | ความสูงของโครงสำหรับตั้งถิ่นฐาน: | 800 มม. |
|---|---|---|---|
| เรียวแกนหมุน: | BT50 | max.drilling diamter: | 80 มม. |
| ความกว้าง T-slot: | 28 มม. | เส้นผ่านศูนย์กลางของการแตะ: | M3-M36 |
| ความเร็วแกนหมุน: | 30~3000 รอบ/นาที | กำลังมอเตอร์แกนเซอร์โว: | 22kW |
| เน้น: | เครื่องเจาะ CNC อุตสาหกรรม 22Kw spindle,เครื่องเจาะแผ่น CNC ของชิ้นงานขนาดใหญ่ 6000x6000mm,เครื่องเจาะ CNC เครื่องเจาะอุตสาหกรรม |
||

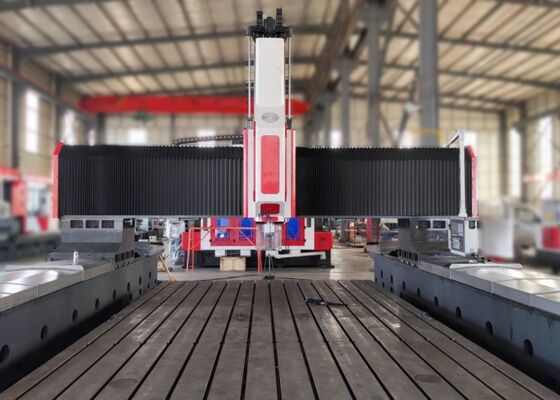

เครื่องเจาะแผ่น CNC อุตสาหกรรม ด้วยความจุของชิ้นงาน 6000x6000 มิลลิเมตร
การใช้งาน:
เครื่องเจาะและบดแกนท์ริฟลังจ์ CNC นี้ถูกออกแบบมาโดยเฉพาะเพื่อดําเนินการเจาะ, chamfering, tapping, milling, และการเจาะบนชิ้นงานแผ่นและองค์ประกอบโครงสร้างมันให้ผลงานการเจาะรูที่มีประสิทธิภาพสูงสําหรับชิ้นงานเช่น flangesผัง, แหวน, และแผ่นที่หนาของมันอยู่ในช่วงที่กําหนดได้อย่างมีประสิทธิภาพอุปกรณ์แสดงความเข้ากันได้อย่างดีกับองค์ประกอบจากวัสดุเดียวและวัสดุประกอบอุปกรณ์พร้อมกับเทคโนโลยีควบคุมดิจิทัลที่ก้าวหน้า เครื่องมือเครื่องจักรรับประกันความสะดวกในการใช้งานที่ดีกว่าตอบสนองความต้องการในการแปรรูปหลายชนิด, และรองรับการทํางานการผลิตขนาดใหญ่
รายละเอียด:
| ขนาดของชิ้นงาน | LxW | 6000x6000 มม |
| ความสูงของแกนตารี |
กว้าง 800 mm (ยังสามารถกําหนดได้ตามมูลนิธิ) |
|
| เตียงทํางาน | ความกว้างของช่อง T | 28 มม. |
| หัวแรงเจาะ | กรณีนี้ | 2 |
| สปินด์เทนเปอร์ | NT1 การประมวลผล | |
|
กว้างเจาะสูงสุด (เหล็กคาร์บอนทั่วไป) |
Φ80 มม. | |
| ความหนาสูงสุด | ≤ 150 มม | |
| กว้างกระแทก | M3-M36 | |
| ความเร็วของสปินด์ | 30 ~ 3000 รอบ / นาที | |
| พลังงานของมอเตอร์สปินด์เซอร์โว | 22kW | |
| ระยะทางจากปลายล่างของ spindle ไปยังโต๊ะทํางาน | 200-800 มิลลิเมตร | |
|
การเคลื่อนไหวด้านข้างของหัวแรง(แกน X) |
Max.horizontal stroke ความเร็วสูงสุด | 6000 มม |
| ความเร็วการเคลื่อนไหวด้านข้าง | 0 ~ 8 r/min | |
| พลังงานของมอเตอร์เซอร์โวสําหรับการเคลื่อนไหวด้านข้าง | 2x4.2kW | |
|
การเคลื่อนไหวด้านยาวของ gantry (แกน Y) |
ขนาดสูงสุด | 6000 มม |
| ความเร็วในการเคลื่อนไหวของอาหาร | 0 ~ 8 m/min | |
| พลังการขับเคลื่อน servo motor | 2x4.2kW | |
| การเคลื่อนไหวการให้อาหาร ram แบบตั้ง (แกน Z) | สูงสุด | 600 มม. |
| ความเร็วในการเคลื่อนที่ | 0 ~ 6 m/min | |
| พลังงานของมอเตอร์เซอร์โว | 2x3.6kW (เบรก) | |
| ความแม่นยําในการตั้งตําแหน่งสามแกน | X/Y/Z/A/B/C | ± 0.01/1000 มม |
| ความแม่นยําในการตั้งตําแหน่งซ้ําสามแกน | X/Y/Z/A/B/C | ± 0.01/1000 มม |
| ขนาดรวม | LxWxH | 11000x9500x4000 มิลลิเมตร |
โครงสร้างอุปกรณ์:

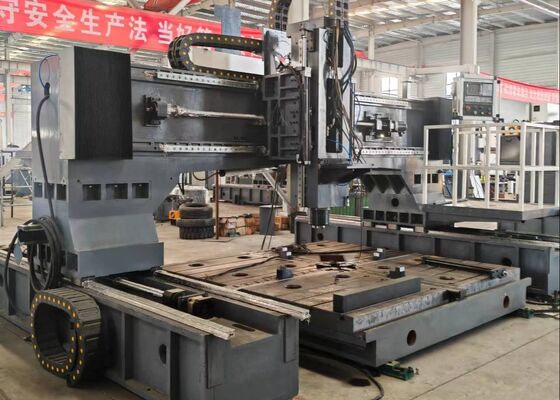

เครื่องเจาะและเครื่องหมาย CNC gantry นี้ถูกแต่งตั้งโดยเฉพาะอย่างยิ่งด้วย โต๊ะทํางานเตียงเหล็กเหล็กเหล็ก, การประกอบ gantry ขยับ, เต้าข้าม, หัวแรงเจาะ-การบด,ระบบปรับปรุงความอ่อนแอ, โมดูลเย็นหมุนเวียน, ระบบควบคุมจํานวน (NC) และหน่วยควบคุมไฟฟ้า.ขณะที่กลไกการส่งลูกกลมระบายความแม่นยําสูง ให้ความแม่นยําในการตั้งตําแหน่งที่พิเศษและการซ้ําการทํางานที่โดดเด่น.
ลักษณะสินค้า
1หัวแรงเจาะ:
หัวพลังงานการเจาะมีเครื่องยนต์ servo spindle เฉพาะที่ใช้เข็มขัดซินคโรนที่มีฟันเพื่อลดความเร็วและเพิ่มทอร์ค เพื่อขับเคลื่อนสปินด์ความละเอียดพิเศษ. สปินด์นํามาใช้การจัดตั้งหางสัมผัสมุมญี่ปุ่นหกแถว (สี่ด้านหน้า, สองด้านหลัง) เพื่อให้เกิดการควบคุมความเร็ว steplessสปินด์ช่วยในการเปลี่ยนเครื่องมืออย่างรวดเร็วและสะดวก. การเคลื่อนไหวอาหารถูกขับเคลื่อนโดยมอเตอร์ servo จับคู่กับลูกกลิ้งแกน X และ Y รองรับฟังก์ชันการเชื่อมโยงและใช้การควบคุมลุปครึ่งปิดเพื่อบรรลุความสามารถการแทรกแซงแบบเส้นตรงและวงกลมปลายสปินเดิลมีรูขุมกระดูก BT50 และรวมไปกับสานหมุนความเร็วสูง, สะดวกในการแปรรูป U-drill ความเร็วสูงด้วยการส่งน้ําเย็นผ่านสปินเดิล
2ระบบส่ง:
โดยมีรางนําทางจากไต้หวัน และการออกแบบสไลเดอร์ความแม่นยําสูง ระบบนี้รับประกันผลประกอบการที่เรียบร้อยและเพิ่มความสามารถในการแบกภาระหนัก
แกน X ใช้รถเลนนําเส้น 2 ล้อเป็นเส้นทางนําทางด้านข้างและบรรทุกภาระ ซึ่งตอบสนองความต้องการในการขุดความเร็วสูงอย่างเต็มที่เครื่องยนต์ AC servo ขับสกรูลูกกลมความแม่นยําเพื่อทําความเข้าใจการเคลื่อนไหวเชิงเส้น.
แกน Y อุปกรณ์พร้อมกับรถเลื่อนแนวเส้นลําเลียงลําเลียงลําเลียงลําเลียงลําเลียงลําเลียงลําเลียงลําเลียงลําเลียงลําเลียงลําเลียงการออกแบบโครงสร้างนี้ไม่เพียงแค่ตอบสนองความแข็งแรงและความแข็งแรงที่สูงของกรอบ gantry แต่ยังนําไปยังข้อดีทางเทคนิครวมถึงสัมพันธ์การขัดแย้งที่ต่ํา, ความเร็วการเคลื่อนไหวสูง, ผลงานการบรรเทาความสั่นสะเทือนที่ดีกว่า, และอายุการใช้งานยืดหยุ่นมอเตอร์เซอร์โวหนึ่งถูกตั้งค่าในแต่ละด้านเพื่อขับเคลื่อนการหมุนของสกรูลูกกลมในระยะสอดคล้อง, ทําให้สามารถเคลื่อนไหวของกรอบ gantry และบรรลุการแปรรูป CNC ที่แม่นยํา
.
เครื่องจักรอุตสาหกรรม CNC gantry ที่มีประสิทธิภาพสูงนี้ถูกออกแบบมาโดยเฉพาะสําหรับการเจาะและเครื่องหมายการใช้งานบนแผ่นและชิ้นส่วนโลหะแผ่นการออกแบบอย่างละเอียดเพื่อให้แน่ใจว่าการแปรรูปแม่นยําของชิ้นงานประเภทแผ่นและชิ้นส่วนโครงสร้าง, มันให้ความเหมาะสมที่พิเศษสําหรับการแปรรูปฟลานจ์, ดิสก์, แหวน, แผ่นเรียบ, และองค์ประกอบคล้าย ๆ กันความต้องการหลักคือความหนาของชิ้นงานต้องสอดคล้องอย่างเคร่งครัดกับปารามิเตอร์การแปรรูปที่มีประสิทธิภาพของเครื่อง.
ภายในสถานที่ผลิตโครงสร้างเหล็ก อุปกรณ์นี้ดําเนินการเจาะแม่นยําและการบดบนแผ่นโครงสร้างและองค์ประกอบเชื่อมที่วางรากฐานที่แข็งแกร่งสําหรับการประกอบแบบมั่นคงของกรอบเหล็กในภาคพลังงานลมบริษัทนี้นําเสนอทางแก้ไขการแปรรูปความละเอียดสูงสําหรับหอคอยและฟลแลนจ์ของห้างหุ้นลมสําหรับโครงการก่อสร้างสะพาน อุปกรณ์จะประมวลผลสะพานแกรนด์และรองรับการสนับสนุนการเชื่อมต่อที่ยั่งยืนที่ออกแบบให้ทนกับภาระแบบไดนามิกตลอดอายุการใช้งานของสะพาน.
