การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| LXW: | 6000x6000 มม | ความสูงของโครงสำหรับตั้งถิ่นฐาน: | 800 มม. |
|---|---|---|---|
| เรียวแกนหมุน: | BT50 | max.drilling diamter: | 80 มม. |
| ความกว้าง T-slot: | 28 มม. | เส้นผ่านศูนย์กลางของการแตะ: | M3-M36 |
| ความเร็วแกนหมุน: | 30~3000 รอบ/นาที | กำลังมอเตอร์แกนเซอร์โว: | 22kW |
| เน้น: | เครื่องเจาะแผ่น CNC ขนาด 6000x6000 มม.,เครื่องเจาะ CNC มอเตอร์เซอร์โว 22kW,เครื่องเจาะแผ่น CNC ที่แข็งแรงทนทาน |
||

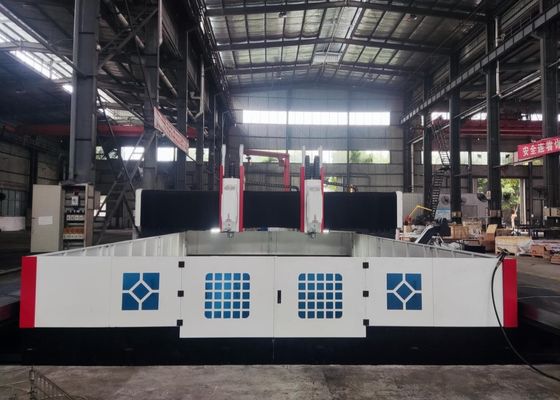

เครื่องเจาะแผ่น CNC ที่แข็งแกร่ง ขนาดชิ้นงาน 6000x6000 มิลลิเมตร และมอเตอร์สปินด์เซอร์โว 22 กิโลกรัม
การใช้งาน:
อุปกรณ์เจาะและบดแฟลนจ์แกนทรี CNC นี้ถูกออกแบบเป็นหลักสําหรับการดําเนินการเจาะ, chamfering, tapping, milling, และการเจาะบนชิ้นงานแผ่นและองค์ประกอบโครงสร้างมันให้ผลประกอบการเจาะรูที่ประสิทธิภาพสําหรับชิ้นงานรวมถึง flangesกล่อง, แหวนและแผ่นที่มีความหนาที่อยู่ในช่วงประสิทธิภาพที่กําหนดมันเข้ากันได้ทั้งส่วนประกอบจากวัสดุเดียวและวัสดุประกอบด้วยเทคโนโลยีการควบคุมดิจิตอล เครื่องมือเครื่องยนต์รับประกันความสะดวกในการใช้งานที่โดดเด่นรองรับความต้องการในการแปรรูปหลายชนิด, และทําให้การผลิตขนาดใหญ่เป็นไปได้
รายละเอียด:
| ขนาดของชิ้นงาน | LxW | 6000x6000 มม |
| ความสูงของแกนตารี |
กว้าง 800 mm (ยังสามารถกําหนดได้ตามมูลนิธิ) |
|
| เตียงทํางาน | ความกว้างของช่อง T | 28 มม. |
| หัวแรงเจาะ | กรณีนี้ | 2 |
| สปินด์เทนเปอร์ | NT1 การประมวลผล | |
|
กว้างเจาะสูงสุด (เหล็กคาร์บอนทั่วไป) |
Φ80 มม. | |
| ความหนาสูงสุด | ≤ 150 มม | |
| กว้างกระแทก | M3-M36 | |
| ความเร็วของสปินด์ | 30 ~ 3000 รอบ / นาที | |
| พลังงานของมอเตอร์สปินด์เซอร์โว | 22kW | |
| ระยะทางจากปลายล่างของ spindle ไปยังโต๊ะทํางาน | 200-800 มิลลิเมตร | |
|
การเคลื่อนไหวด้านข้างของหัวแรง(แกน X) |
Max.horizontal stroke ความเร็วสูงสุด | 6000 มม |
| ความเร็วการเคลื่อนไหวด้านข้าง | 0 ~ 8 r/min | |
| พลังงานของมอเตอร์เซอร์โวสําหรับการเคลื่อนไหวด้านข้าง | 2x4.2kW | |
|
การเคลื่อนไหวด้านยาวของ gantry (แกน Y) |
ขนาดสูงสุด | 6000 มม |
| ความเร็วในการเคลื่อนไหวของอาหาร | 0 ~ 8 m/min | |
| พลังการขับเคลื่อน servo motor | 2x4.2kW | |
| การเคลื่อนไหวการให้อาหาร ram แบบตั้ง (แกน Z) | สูงสุด | 600 มม. |
| ความเร็วในการเคลื่อนที่ | 0 ~ 6 m/min | |
| พลังงานของมอเตอร์เซอร์โว | 2x3.6kW (เบรก) | |
| ความแม่นยําในการตั้งตําแหน่งสามแกน | X/Y/Z/A/B/C | ± 0.01/1000 มม |
| ความแม่นยําในการตั้งตําแหน่งซ้ําสามแกน | X/Y/Z/A/B/C | ± 0.01/1000 มม |
| ขนาดรวม | LxWxH | 11000x9500x4000 มิลลิเมตร |
โครงสร้างอุปกรณ์:
เครื่องเจาะและเครื่องหมาย CNC gantry นี้เป็นหลัก ๆ พร้อมกับคันทํางานเตียงเหล็กเหล็กเหล็ก, โครงสร้าง gantry ขับเคลื่อน, เต้าข้าม, หัวแรงเจาะ-การบดระบบปรับปรุงความอ่อนแอ, หน่วยเย็นหมุนเวียน, ระบบควบคุมจํานวน (NC) และชุดควบคุมไฟฟ้าขณะที่กลไกการขับเคลื่อนลูกกลมระดับความแม่นยําสูง รับประกันความแม่นยําในการตั้งตําแหน่งที่สูงและการซ้ําที่เยี่ยม.
ลักษณะสินค้า
1เตียงและโต๊ะทํางาน:
เครื่องจักรถูกสร้างขึ้นเป็นเหล็กสีเทา (HT250) ที่หล่อหล่อเป็นชิ้นเดียว ขณะที่แกนตารีและฐานขั้วข้างถูกผลิตจากโครงสร้างผสมความแข็งแรงสูงหลังการผสมผสานและการรักษาความแก่, การแปรรูปแม่นยําถูกดําเนินการเพื่อบรรลุความแข็งแรงแบบไดนามิกและสแตตติกที่โดดเด่น, ป้องกันการปรับปรุงโครงสร้างอย่างมีประสิทธิภาพ.ด้านบนของโต๊ะทํางานมี T-slots การแปรรูปความแม่นยําจัดเรียงในแผนที่ที่ดีที่สุด, สะดวกต่อการจับชิ้นงานได้อย่างปลอดภัย มีการติดตั้งคู่นําเส้นตรงความแม่นยําสูงอยู่ทุกด้านของฐานเตียงรับประกันการกระจายแรงที่เท่าเทียมกัน ระหว่างรถนําและเพิ่มความแข็งแรงของเครื่องมืออย่างมาก, ความแข็งแรงในการดึงและความต้านทานต่อการบีบ. ระบบขับขี่ใช้เครื่องขับเคลื่อน AC servo มอเตอร์คู่กับการประกอบกลมสกรูความแม่นยําสําหรับการส่งสองด้าน,ทําให้การเคลื่อนไหวในแกน Y ของแกนทรีเรียบร้อยโบลท์การปรับระดับที่ปรับได้ถูกกระจายไว้ในทางยุทธศาสตร์บนด้านล่างของเตียง ทําให้สามารถปรับระดับความเหมาะสมของตารางทํางาน
2มือถือแกนตารี:
กล่องเคลื่อนที่ถูกสร้างขึ้นจากวัสดุเหล็กสีเทา (HT250) โดยมีการนําทางเส้นตรงม้วนที่สามารถบรรทุกภาระได้สูงมากสองทางที่บูรณาการอยู่ด้านหน้าของโครงสร้างกล่องชุดของชุดสกรูลูกบอลความแม่นยํา, จับคู่กับมอเตอร์ servo, อํานวยความสะดวกในการเคลื่อนไหวในแกน X ของหัวแรงสไลด์. หัวแรงเจาะถูกติดตั้งบนหัวแรงสไลด์เพื่อให้มีการทํางานการแปรรูป.
3- เซลล์เคลื่อนที่
เต้าที่เคลื่อนที่คือการประกอบองค์ประกอบโครงสร้างโลหะเหล็กเหล็กแม่นยํา, อุปกรณ์พร้อมกับสองการนํา CNC เส้นตรงที่บรรทุกภาระสูง, ชุดการประกอบลูกกลิ้งแม่นยํา,และเครื่องปรับปรุงดาวเคราะห์ความแม่นยําสูง ที่เชื่อมต่อกับมอเตอร์เซอร์โวมันยังถูกบูรณาการกับกระบอกปรับปรับไนโตรเจน ซึ่งปรับปรับน้ําหนักของหัวแรงเพื่อลดภาระบนสกรูลูกกลมให้น้อยที่สุดและยืดอายุการใช้งานของมันส่วนประกอบนี้ขับเคลื่อนหัวแรงเจาะในการดําเนินการ Z-axis การเคลื่อนไหว, ทําให้ฟังก์ชันหลักรวมถึงการให้อาหารอย่างรวดเร็ว, การให้อาหารทํางาน, การถอนตัวอย่างรวดเร็ว, และการหยุดที่แม่นยําและความสามารถหยุดเพื่อเพิ่มประสิทธิภาพการแปรรูปและความยืดหยุ่นในการปฏิบัติงาน.
.
เครื่องจักรอุตสาหกรรมแกนทรี CNC ที่มีประสิทธิภาพสูงนี้ถูกออกแบบมาโดยเฉพาะสําหรับการเจาะและการทําเครื่องหมายบนส่วนประกอบของแผ่นและแผ่นโลหะการออกแบบอย่างละเอียดเพื่อให้แน่ใจว่าการแปรรูปแม่นยําของชิ้นงานประเภทแผ่นและชิ้นส่วนโครงสร้าง, มันให้ความเหมาะสมกับการประมวลผลของ flanges, discs, แหวน, แผ่นเรียบ, และส่วนประกอบที่คล้ายกันความต้องการพื้นฐานคือความหนาของชิ้นงานต้องสอดคล้องอย่างเคร่งครัดกับเครื่องจักร.
ภายในสถานที่ผลิตโครงสร้างเหล็ก อุปกรณ์นี้ดําเนินการเจาะแม่นยําและการบดบนแผ่นโครงสร้างและองค์ประกอบเชื่อมเรื่อง สร้างพื้นฐานที่แข็งแกร่งสําหรับการประกอบรางเหล็กอย่างมั่นคงในอุตสาหกรรมพลังงานลมหน่วยงานนี้นําเสนอทางแก้ไขการแปรรูปแม่นยําสูงสําหรับหอคอยและแฟลนจ์ของเครื่องจักรลมสําหรับโครงการก่อสร้างสะพาน อุปกรณ์จะประมวลผลสะพานแกรนด์และพราคเกอร์รองรับการเชื่อมต่อที่ยั่งยืนที่ออกแบบให้ทนกับภาระแบบไดนามิกตลอดอายุการใช้งานของสะพาน.
