การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| LXW: | 4000x4000 มม | ความสูงของโครงสำหรับตั้งถิ่นฐาน: | 800 มม. |
|---|---|---|---|
| เรียวแกนหมุน: | BT50 | max.drilling diamter: | 80 มม. |
| ความกว้าง T-slot: | 28 มม. | เส้นผ่านศูนย์กลางของการแตะ: | M3-M32 |
| ความเร็วแกนหมุน: | 30~3000 รอบ/นาที | กำลังมอเตอร์แกนเซอร์โว: | 22kW |

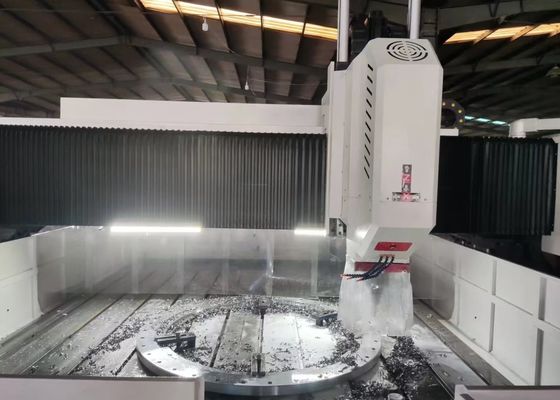

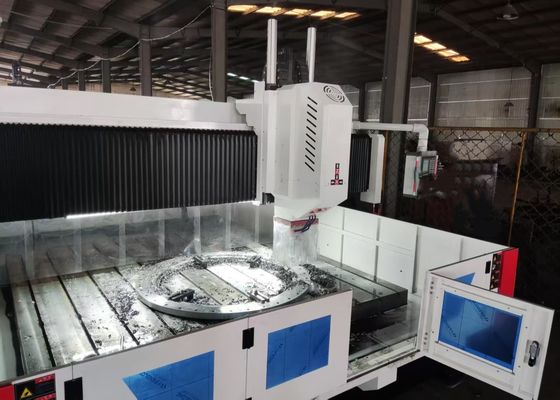

9000x7500x4000mm ขนาดรวม CNC Gantry Flange เครื่องเจาะเครื่องหมาย BT50 Spindle Taper
การใช้งาน:
อุปกรณ์นี้ถูกออกแบบเป็นหลักเพื่อดําเนินการเจาะ, chamfering, tapping, milling, และการเจาะบนแผ่นและองค์ประกอบโครงสร้าง.มันให้ผลงานการเจาะรูที่มีประสิทธิภาพสูงสําหรับชิ้นงานเช่น flangesกล่อง, แหวนและแผ่นที่มีความหนาภายในช่วงการทํางานที่กําหนดได้ มีความสามารถในการแปรรูปผ่านรูและรูตาบอดมันแสดงความเข้ากันได้อย่างกว้างขวางกับองค์ประกอบจากวัสดุเดียวและวัสดุประกอบ. เครื่องมือมีส่วนร่วมการควบคุมจํานวนสําหรับกระบวนการการแปรรูปของมัน, รับประกันความสะดวกในการใช้งานที่ดีกว่า. มันสามารถอัตโนมัติ, ความละเอียดสูง,และความสามารถในการผลิตขนาดใหญ่เพื่อตอบสนองความต้องการอุตสาหกรรม.
รายละเอียด:
| ขนาดของชิ้นงาน | LxW | ขนาด 4000x4000 มม. |
| ความสูงของแกนตารี |
กว้าง 800 mm (ยังสามารถกําหนดได้ตามมูลนิธิ) |
|
| เตียงทํางาน | ความกว้างของช่อง T | 28 มม. |
| หัวแรงเจาะ | กรณีนี้ | 1 |
| สปินด์เทนเปอร์ | NT1 การประมวลผล | |
|
กว้างเจาะสูงสุด (เหล็กคาร์บอนทั่วไป) |
Φ80 มม. | |
| ความหนาสูงสุด | ≤ 150 มม | |
| กว้างกระแทก | M3-M32 | |
| ความเร็วของสปินด์ | 30 ~ 3000 รอบ / นาที | |
| พลังงานของมอเตอร์สปินด์เซอร์โว | 22kW | |
| ระยะทางจากปลายล่างของ spindle ไปยังโต๊ะทํางาน | 200-800 มิลลิเมตร | |
|
การเคลื่อนไหวด้านข้างของหัวแรง(แกน X) |
Max.horizontal stroke ความเร็วสูงสุด | ขนาด 4000 มม |
| ความเร็วการเคลื่อนไหวด้านข้าง | 0 ~ 6 r/min | |
| พลังงานของมอเตอร์เซอร์โวสําหรับการเคลื่อนไหวด้านข้าง | 4.2kW | |
|
การเคลื่อนไหวด้านยาวของ gantry (แกน Y) |
ขนาดสูงสุด | ขนาด 4000 มม |
| ความเร็วในการเคลื่อนไหวของอาหาร | 0 ~ 6 m/min | |
| พลังการขับเคลื่อน servo motor | 2x4.2kW | |
| การเคลื่อนไหวการให้อาหาร ram แบบตั้ง (แกน Z) | สูงสุด | 500 มม |
| ความเร็วในการเคลื่อนที่ | 0 ~ 6 m/min | |
| พลังงานของมอเตอร์เซอร์โว | 3.5kW (เบรก) | |
| ความแม่นยําในการตั้งตําแหน่งสามแกน | X/Y/Z/A/B/C | ± 0.025/1000 มม. |
| ความแม่นยําในการตั้งตําแหน่งซ้ําสามแกน | X/Y/Z/A/B/C | ± 0.02/1000 มม. |
| ขนาดรวม | LxWxH | ขนาด 9000x7500x4000 มิลลิเมตร |
| พลังงานรวม | ประมาณ 50 kW | |
โครงสร้างอุปกรณ์:
อุปกรณ์เหล่านี้มีส่วนใหญ่เป็นตู้ทํางานที่หล่อหลอม, โกงจอดเคลื่อนไหว, เต้าเคลื่อนไหว, หัวแรงเจาะและบด, ระบบการเลื่อนและป้องกันอัตโนมัติ,โมดูลปรับปรุงความเย็นแบบหมุนเวียน, ระบบควบคุมเลข และระบบควบคุมไฟฟ้าขณะที่กลไกการส่งลูกกลมแม่นยําจะให้ความแม่นยําในการตั้งตําแหน่งที่พิเศษและการซ้ําที่โดดเด่น.
ลักษณะสินค้า
1หัวแรงเจาะ:
หัวพลังงานการเจาะมีเครื่องยนต์ servo spindle เฉพาะที่ใช้เข็มขัดซินคโรนที่มีฟันเพื่อลดความเร็วและเพิ่มทอร์ค เพื่อขับเคลื่อนสปินด์ความละเอียดพิเศษ. สปินด์นํามาใช้การจัดตั้งหางสัมผัสมุมญี่ปุ่นหกแถว (สี่ด้านหน้า, สองด้านหลัง) เพื่อให้เกิดการควบคุมความเร็ว steplessสปินด์ช่วยในการเปลี่ยนเครื่องมืออย่างรวดเร็วและสะดวก. การเคลื่อนไหวอาหารถูกขับเคลื่อนโดยมอเตอร์ servo จับคู่กับลูกกลิ้งแกน X และ Y รองรับฟังก์ชันการเชื่อมโยงและใช้การควบคุมลุปครึ่งปิดเพื่อบรรลุความสามารถการแทรกแซงแบบเส้นตรงและวงกลมช่องจมูกของสปินด์มีช่องบีที 50 และถูกบูรณาการกับสานหมุนความเร็วสูง, อํานวยความสะดวกในการทํางานเครื่องจักรที่เย็นด้วยน้ํากลาง U ความเร็วสูง.
2ระบบส่ง:
ระบบการส่งใช้รถไฟที่นําทางจากไต้หวันคู่กับการปรับปรุงสไลเดอร์ความละเอียดสูง, รับรองการเดินผ่านการดําเนินงานที่เรียบร้อยและเพิ่มความสามารถในการแบกภาระหนัก.
3ระบบการหล่อลื่นอัตโนมัติและกลไกป้องกัน:
เครื่องมือเครื่องมีระบบหล่อลื่นอัตโนมัติที่กระจายแรงดันขนาดจากไต้หวันสกรูนํา, และ racks with ครอบคลุมอย่างเต็มที่และไม่มีช่องว่าง, ประสิทธิภาพยาวอายุการใช้งานของเครื่องมือขณะที่โล่ป้องกันน้ําที่กันน้ําถูกติดตั้งรอบคานทํางานเพื่อให้แน่ใจว่าความสมบูรณ์แบบการปฏิบัติงาน..
เครื่องจักรอุตสาหกรรมแกนทรี CNC ที่มีประสิทธิภาพสูงนี้ มีความเชี่ยวชาญในงานเจาะและเครื่องหมายสําหรับส่วนประกอบแผ่นและแผ่นโลหะมันถูกออกแบบอย่างดีเยี่ยมเพื่อให้ผลิตการแปรรูปแม่นยําของชิ้นงานชนิดแผ่นและส่วนโครงสร้าง, มีความสามารถในการปรับปรุงเฉพาะเจาะจงในการแปรรูปฟลานจ์, ዲስก์, แหวน, แผ่นเรียบ และส่วนประกอบคล้าย ๆ กันสถานการณ์หลักคือความหนาของชิ้นงานต้องสอดคล้องอย่างเคร่งครัดกับปารามิเตอร์การแปรรูปที่มีประสิทธิภาพที่กําหนดไว้ก่อนของเครื่อง.
ในโรงงานผลิตโครงสร้างเหล็ก อุปกรณ์นี้ดําเนินการเจาะแม่นยําและบดบนแผ่นโครงสร้างและองค์ประกอบเชื่อมที่วางรากฐานที่แข็งแกร่งสําหรับการประกอบแบบมั่นคงของกรอบเหล็กในภาคพลังงานลมผู้นําบริการเป็นผู้นําบริการที่มีความละเอียดสูง ผู้นําบริการเป็นผู้นําบริการสําหรับโครงการก่อสร้างสะพาน อุปกรณ์จะประมวลผลสะพานแกรนด์และรองรับการสนับสนุนการเชื่อมต่อที่ยั่งยืนที่ออกแบบให้ทนกับภาระแบบไดนามิกตลอดอายุการใช้งานของสะพาน.
