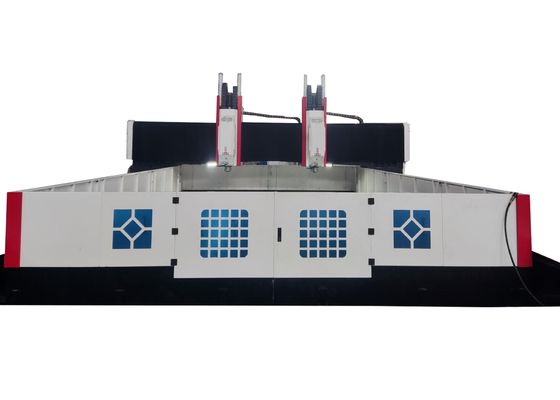

6000x3900x2700mm ขนาดรวม เครื่องเจาะโลหะ CNC Gantry 70mm กว้างเจาะสูงสุด

6000x3900x2700mm ขนาดรวม เครื่องเจาะโลหะ CNC Gantry 70mm กว้างเจาะสูงสุด

การใช้งาน:

อุปกรณ์นี้ถูกสร้างมาเพื่อการเจาะ, chamfering, tapping, และการบดบนแผ่นและองค์ประกอบโครงสร้าง.มันถูกออกแบบเป็นหลักสําหรับการเจาะประสิทธิภาพสูงของชิ้นงานกล่อง, แหวนและแผ่นที่มีความหนาตรงกับช่วงการแปรรูปที่มีประสิทธิภาพระบบอํานวยความสะดวกในการแปรรูปรูผ่านและรูตาบอดบนทั้งองค์ประกอบวัสดุเดียวและวัสดุประกอบด้วยการควบคุมระบบดิจิตอลในกระบวนการการแปรรูปของมัน เครื่องมือเครื่องมือให้ความสะดวกในการใช้งานที่ดีกว่าการแปรรูปหลายชนิดและฉากการผลิตขนาดใหญ่

รายละเอียด:

โครงสร้างการโยนแยก:

อุปกรณ์การเจาะและการบด CNC gantry flange นี้ประกอบด้วยพื้นที่ทํางานที่นอน, gantry โมบาย, เต้าโมบาย, หัวแรงเจาะและบด, ระบบการปรับน้ํามันอัตโนมัติกลไกป้องกัน, ระบบเย็นหมุนเวียน, ระบบควบคุมจํานวน, และระบบไฟฟ้า, ภายในส่วนประกอบหลักอื่น ๆ. นําและสนับสนุนโดยการนําการเคลื่อนไหวและขับเคลื่อนโดยสกรูนําความแม่นยํา,เครื่องมือเครื่องแสดงความแม่นยําในการตั้งตําแหน่งและความแม่นยําในการตั้งตําแหน่งซ้ํา.

ลักษณะสินค้า

1หัวแรงเจาะ:
หัวพลังงานการเจาะมีเครื่องยนต์ servo spindle เฉพาะเจาะจง ซึ่งขับเคลื่อน spindle ความละเอียดเฉพาะเจาะจง ผ่านการชะลอเข็มขัดสมองที่มีฟันเพื่อเพิ่มแรงหมุนออกมันสนับสนุนการเปลี่ยนที่รวดเร็วและสะดวก, ด้วยการเคลื่อนไหวการให้อาหารที่ขับเคลื่อนโดยมอเตอร์เซอร์โวและการประกอบลูกสกรูลูกกลม แกน X และ Y มีความสามารถในการเชื่อมต่อและใช้การควบคุมวงจรครึ่งปิดทําให้ฟังก์ชันการสับสนแบบเส้นตรงและวงกลมปลายสปินเดิลถูกออกแบบด้วยรูกระดูก BT40 และติดตั้งกับสานหมุนความเร็วสูง, อํานวยความสะดวกในการดําเนินงานเครื่องปรับความเย็น U- Drill ความเร็วสูง

2ระบบส่ง:
ระบบนี้นํามาใช้ทางนําทางและสไลด์ที่นําเข้าจากไต้หวันความแม่นยําสูง เพื่อรับประกันการทํางานอย่างราบรื่นในขณะที่เพิ่มศักยภาพการแบกภาระหนักได้อย่างมีประสิทธิภาพ
แกน X และแกน Z แต่ละแกนใช้เส้นทางนําแบบเส้นตรงสองเส้นเป็นเส้นทางนําและเส้นทางบรรทุกภาระสําหรับการเคลื่อนไหวแนวราบและแนวตั้งตามลําดับตอบสนองความต้องการทางเทคนิคในการเจาะความเร็วสูงอย่างเต็มที่การถ่ายทอดแกน X และแกน Z ได้สําเร็จโดย AC servo มอเตอร์ขับเคลื่อนสกรูลูกบอลความแม่นยําเพื่อหมุน ทําให้การเคลื่อนไหวเส้นตรงที่แม่นยํา

แกน Y มีทางนําเส้นกลมกลมกลมกลมกลมกลมกลมกลมกลมกลมกลมกลมกลมกลมกลมกลมกลมการปรับแต่งนี้ตอบสนองความแข็งแรงสูงและความแข็งแรงความต้องการของกรอบ gantryขณะที่ยังมีข้อดีทางเทคนิครวมถึงสัมพันธ์การขัดต่ํา ความเร็วการเคลื่อนไหวสูง ผลงานการดูดซึมการสั่นสะเทือนที่ดีเยี่ยม และอายุการใช้งานยาวนานการถ่ายส่งแกน X ใช้เทคโนโลยีการขับเคลื่อนซินโครน servo มอเตอร์คู่, ซึ่งในทางกลับกันขับเคลื่อนกรอบ gantry เพื่อเคลื่อนไหวและทําให้การทํางาน CNC

.

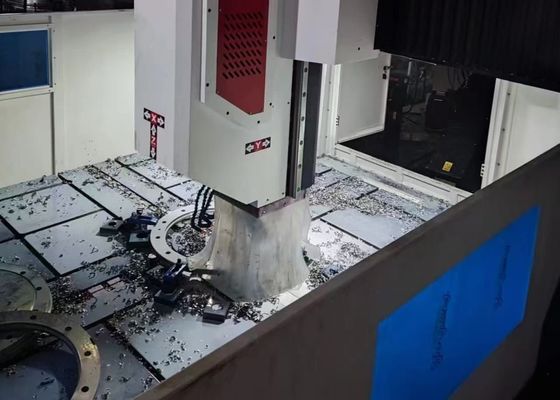

เครื่องจักรอุตสาหกรรม CNC gantry ที่มีประสิทธิภาพสูงนี้มุ่งเน้นในการเจาะและทําเครื่องหมายสําหรับส่วนประกอบแผ่นและแผ่นโลหะมันได้รับการออกแบบอย่างละเอียดเพื่อให้การแปรรูปแม่นยําของชิ้นงานชนิดแผ่นและส่วนโครงสร้าง, ด้วยความสามารถปรับปรุงที่เป้าหมายในการแปรรูป flanges, ดิสก์, แหวน, แผ่นเรียบ, และส่วนประกอบที่เทียบได้สถานการณ์หลักคือความหนาของชิ้นงานต้องยึดถืออย่างเคร่งครัดกับปารามิเตอร์การแปรรูปที่มีประสิทธิภาพของเครื่อง.

ในโรงงานผลิตโครงสร้างเหล็ก อุปกรณ์นี้ดําเนินการเจาะแม่นยําและการบดบนแผ่นโครงสร้างและส่วนผสมที่วางรากฐานที่แข็งแกร่งสําหรับการประกอบแบบมั่นคงของกรอบเหล็กในอุตสาหกรรมพลังงานลมมันนําเสนอการแก้ไขการแปรรูปความละเอียดสูงสําหรับหอคอยและแฟลนจ์ของห้างหุ้นลมสําหรับการก่อสร้างสะพาน อุปกรณ์การประมวลผล สายพานและพรานท์การสนับสนุนการเชื่อมต่อที่ยั่งยืนที่ออกแบบให้ทนกับภาระแบบไดนามิกตลอดอายุการใช้งานของสะพาน.
